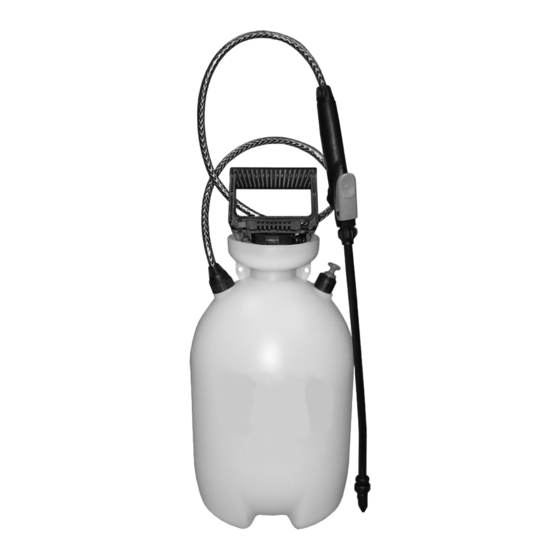

Smith Deck Sprayer
Use and Care Manual
®
CAUTION: Read and follow all instructions
Do Not Return This Sprayer To The Store
For Help, Information or Parts, Call : 1-800-311-9903
The Fountainhead Group, Inc.
23 Garden St., New York Mills, NY 13417
1-800-311-9903
www.TheFountainheadGroup.com
Manual No. 182149
Rev D. 05/09/14
ECN14-026
5 1/2" x 8 1/2" Booklet

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Deck and is the answer not in the manual?

Questions and answers

Related Manuals for Smith Deck

Summary of Contents for Smith Deck

  • Page 1 Smith Deck Sprayer Use and Care Manual ® CAUTION: Read and follow all instructions Do Not Return This Sprayer To The Store For Help, Information or Parts, Call : 1-800-311-9903 The Fountainhead Group, Inc. 23 Garden St., New York Mills, NY 13417 1-800-311-9903 www.TheFountainheadGroup.com...
  • Page 2 SAFETY PRECAUTIONS • Read owner’s manual completely before operating this sprayer. • Always use goggles, gloves, and protective clothing when using sprayer. • Read and follow all instructions and cautions on label of products used in this sprayer. • Never use flammable liquids, caustics, acids, or hot water in this tank. •...
  • Page 3 ASSEMBLY INSTRUCTIONS Assemble Hose To Tank IMPORTANT: Do not attempt to heat or alter hose, hose nut, or barb prior to assembly. 1. Align hose barb tabs, push hose barb into tank until it stops (See Figure A). 2. Slide hose nut into place and turn clockwise to tighten.
  • Page 4 Recommended directions for use: 1. Remove existing deck furniture and sweep any loose debris from the deck to be cleaned. 2. Wet any grass or existing ornamentals near the deck so that any effects of run-off will be diluted, or cover with plastic.

  • Page 5: Additional Uses

    Items needed: Smith Decks Sprayer with fan nozzles, brush or roller. Recommended directions for use: 1. Be sure to clean the deck properly and cover up any bordering areas such as house siding and sidewalks that can be accidentally sprayed with sealer.
  • Page 6 ADDITIONAL USES CONTINUED Auto Detailing: HIGH VOLUME FAN NOZZLE (RED) Clean tires & wheels, as well as degrease engines. Seal Concrete: MAX VOLUME FAN NOZZLE (BROWN) Apply curing compounds to freshly poured concrete. Foaming/Cleaning: HIGH PERFORMANCE FOAMING NOZZLE OPERATING INSTRUCTIONS Filling IMPORTANT: Always make sure the pressure is released from the tank before filling or...
  • Page 7 OPERATING INSTRUCTIONS CONTINUED Spraying and Locking 1. Direct nozzle away from you and squeeze shut-off lever to begin spraying. 2. For continuous spraying, squeeze lever and slide lock as shown (See Figure H). 3. Unlock if needed and release shut-off lever to stop spraying.

  • Page 8: Pump Lubrication

    MAINTENANCE Pump Lubrication Pump should be periodically oiled by applying 10 to 12 drops of light oil down the pump rod through the opening in the pump cap as shown. Pump Disassembly & Reassembly NOTE: Remove pump from tank prior to disassembly as described in the Finish section. 1.

  • Page 9: Troubleshooting

    MAINTENANCE CONTINUED High-Performance Foaming Nozzle Maintenance 1. Unclip both sides of front cap and pull forward. (See Figure 6) 2. Rinse to remove any debris from screen. 3. Slide front cap over nozzle body and back into place. Both sides of front cap must snap into place.
  • Page 10 KITS, PARTS & ACCESSORIES KIT #6 KIT #3 Page 10...

  • Page 11: Limited Warranty

    PREMIUM SHUT-OFF PARTS KEY# PART# DESCRIPTION 178024V 15” POLY EXTENSION ASSEMBLY W/VITON 182146 SHUT-OFF ASSEMBLY, PREMIUM, 2 GAL KIT #6 182150 DECK SPRAYER PARTS BAG 178055V POLY ADJUSTABLE NOZZLE 182142 MAX VOLUME FAN NOZZLE (BROWN) 180097 HIGH VOLUME FAN NOZZLE (RED)
  • Page 12 SERVICE KITS, PARTS & ACCESSORIES ARE AVAILABLE BY CONTACTING The Fountainhead Group, Inc. - Customer Service Center Monday - Friday 8 A.M. - 5 P.M., EST Toll Free: 1-800-311-9903 e-mail: Info@TheFGI.com Access online at: www.TheFountainheadGroup.com Page 12...
  • Page 13 Smith Cubierta Pulverzador Manual de uso y cuidado ® PRECAUCIÓN: Lea y siga todos las instrucciones No devuelva este atomizador a la tienda Para obtener ayuda, información o piezas, llame al: 1-800-311-9903 The Fountainhead Group, Inc. 23 Garden St., New York Mills, NY 13417 1-800-311-9903 www.TheFountainheadGroup.com...
  • Page 14 PRECAUCIONES DE SEGURIDAD • Lea todo el manual del usuario antes de operar este atomizador. • Siempre utilice gafas de seguridad, guantes y ropa protectora cuando use el atomizador. • Lea y siga todas las instrucciones y precauciones que se muestran en la etiqueta de los productos que se usan en este atomizador.
  • Page 15 INSTRUCCIONES DEL ENSAMBLAJE Ensamble la manguera en el tanque IMPORTANTE: No intente calentar ni alterar la manguera, tuerca de manguera o conector dentado antes del ensamblado. 1. Alinee las lengüetas de la espiga de la manguera, presione la espiga de la manguera en el tanque hasta que se detenga.
  • Page 16 Estas boquillas son utilizadas para limpiar la suciedad, moho y manchas de algas de la cubierta de madera compuesta y natural. Artículos necesarios: Rociador Smith para Cubiertas y Más con boquillas con ventilador, cepillo de cerdas duras, lavador a presión o manguera de jardín.
  • Page 17 El sellador necesitará ser aplicado cada unos cuantos años para continuar protegiendo de manera efectiva la cubierta. Artículos necesarios: Rociador Smith para Cubiertas y Más con boquillas con ventilador, cepillo o rodillo.

  • Page 18: Instrucciones De Operación

    USOS ADICIONALES (continuación) Limpia: BOQUILLA CON VENTILADOR PARA ALTO VOLUMEN (ROJO) Lava y desinfecta las ventanas dentro y alrededor de su casa o negocio, limpia el revestimiento exterior y los muebles para exteriores, rocíe lejía para matar moho y humedad en el revestimiento exterior y los techos. Detalle automático: BOQUILLA CON VENTILADOR PARA ALTO VOLUMEN (ROJO) Limpia llantas y neumáticos así...
  • Page 19 INSTRUCCIONES DE OPERACIÓN (continuación) Atomizar y asegurar 1. Dirija la boquilla lejos de usted y presione la palanca de cierre para empezar a atomizar. 2. Para atomizar de forma continua, presione la palanca y gire el seguro. (Vea la Figura H) 3.

  • Page 20: Mantenimiento De La Boquilla

    MANTENIMIENTO Lubricación de la bomba La bomba se debe aceitar periódicamente aplicando 10 ó 12 gotas de aceite liviano en la varilla de la bomba por la abertura de la tapa de la bomba como se muestra. Desensamblar y volver a ensamblar la bomba NOTA: Saque la bomba del tanque antes de desensamblar.

  • Page 21: Solución De Problemas

    MANTENIMIENTO (continuación) Mantenimiento de la boquilla para espuma de alto rendimiento 1. Quite los sujetadores en ambos lados de la tapa frontal y jale hacia adelante. (Vea la figura 6) 2. Enjuague para eliminar todos los residuos del filtro. 3. Deslice la tapa frontal sobre el cuerpo de la boquilla y devuélvala a su sitio. Ambos lados de la tapa frontal deben entrar en su sitio con un chasquido.
  • Page 22 JUEGOS, PIEZAS Y ACCESORIOS KIT No.6 KIT No.3 KIT #7 Página 22...

  • Page 23: Garantía Limitada De 1 Año

    PARTES DEL ATOMIZADOR No. DE No. DE DESCRIPCIÓN CLAVE PIEZA 181715 TANQUE “ML” DE 2 GALONES (INCLUYE CLAVE NO.2) 180836 ENSAMBLAJE DEL PRV KIT No.3 181559 ENSAMBLADO DE LA BOMBA “ML DE VITON 180298 MANGO “ML” DE LA BOMBA 180296 TAPA “ML”...
  • Page 24 LOS JUEGOS DE REPARACIÓN, PIEZAS Y ACCESORIOS SE ENCUENTRAN DISPONIBLES COMUNICÁNDOSE A The Fountainhead Group, Inc. - Centro deservicio al cliente De lunes a viernes de 8 A.M. a 5 P.M ., EST Llame sin costo al: 1-800-311-9903 Correo electrónico: Info@TheFGI.com Ingrese en línea a: www.TheFountainheadGroup.com Página 24...
