    Quick Start Guide XG 210 , XG 230 Rev. 3 Rev. 2...

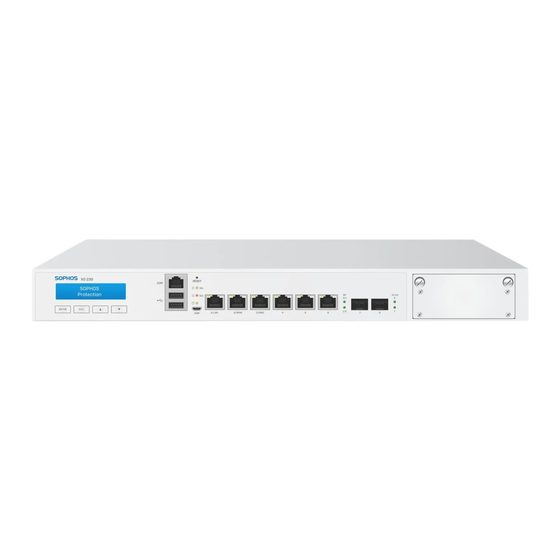

  • Page 2 (shown here USB 3.0 with optional FleXi USB 3.0 Port module) * The displayed images are of XG 230 device. The XG 210 device may vary slightly. Quick Start Guide XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 3 Admin Console Username Admin Console Password CLI Console Password admin admin admin Default Gateway DNS proxy DHCP service Switch DHCP Enabled Enabled Internal network admin client PC * Available at sophos.com/get-started-xg Quick Start Guide XG 210 Rev. 3, XG 230 Rev. 2...

  • Page 4: Power Up The Device

    Start the browser and enter the management IP address of the device’s LAN port that your PC is connected to: https:/ /172.16.16.16:4444 (Port 1) Login with the default details below: Ì Username: admin Ì Password: admin Quick Start Guide XG 210 Rev. 3, XG 230 Rev. 2...

  • Page 5: Setup The Device

    Sophos ID, enter your login credentials under “Sign in with your Sophos ID”. Serial Number XXXXXXXXXXXXXXX If you are a new user, sign up for a Sophos ID by entering the details under “Create Basic Setup Sophos ID”.
  • Page 6 1. The adapter and switch are not receiving power. 2. No connection between both ends of network. 3. Network drivers have not been loaded or do not function correctly. Quick Start Guide XG 210 Rev. 3, XG 230 Rev. 2...

  • Page 7: Support And Documentation

    LAN Bypass Off Back side Power Supply Green Constantly Power No power 6. Support and Documentation For more information and technical support, please visit www.sophos.com/en-us/support or contact your local Sophos reseller. Quick Start Guide XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 8 Erweiterungsschacht USB 3.0 (hier mit optionalem FleXi USB 3.0 Port-Modul abgebildet) * Die Abbildungen beziehen sich auf die XG 230 Appliance. Die Abbildung für die XG 210 Appliance kann geringfügig abweichen. Kurzanleitung XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 9 DSL-Modem Port 1/ 172.16.16.16/255.255.255.0 DHCP Benutzername Admin Console Kennwort Admin Console Kennwort CLI Console Switch admin Administrator Administrator Internes Netzwerk Standard-Gateway DNS-Proxy DHCP-Dienst Administrations-Client-PC DHCP Aktiviert Aktiviert * Abrufbar unter sophos.com/get-started-xg Kurzanleitung XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 10 Öffnen Sie den Browser und geben Sie die Verwaltungs-IP-Adresse des LAN-Ports der Appliance ein, mit dem Ihr PC verbunden ist: https:/ /172.16.16.16:4444 (Port 1) Melden Sie sich mit den nachfolgenden Standarddaten an: Ì Username: admin Ì Passwort: admin Kurzanleitung XG 210 Rev. 3, XG 230 Rev. 2...

  • Page 11: Gerät Konfigurieren

    Falls Sie bereits eine Sophos ID besitzen, geben Sie Ihre Anmeldedaten Basic Setup unter „Mit Ihrer Sophos ID anmelden“ ein. Als neuer Benutzer müssen Sie sich für eine Sophos ID registrieren, indem Sie die erforderlichen Angaben unter „Sophos ID Register Device erstellen“...
  • Page 12 3. Netzwerktreiber wurden nicht geladen oder funktionieren nicht richtig. Geschwindigkeit Gelb Der Ethernet-Port arbeitet mit 1.000 Mbps. (Rechte LED) Grün Der Ethernet-Port arbeitet mit 100 Mbps. Der Ethernet-Port arbeitet mit 10 Mbps. Kurzanleitung XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 13 Stromversorgung Grün Leuchtet Stromversorgung Kein Strom 6. Support und Dokumentation Für weitere Informationen und technischen Support gehen Sie auf die Website www.sophos.com/en-us/support oder wenden Sie sich an Ihren Sophos Vertriebspartner vor Ort. Kurzanleitung XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 14 个 旁通对 （1/2和3/4端口 冗余的外接电源连接器 电源 LCD 导航 Micro USB 2个SFP 1个扩展槽 （此处显 1个HDMI 电源开关 2个 端口 示了可选的 FleXi 端 1个 USB 3.0 口模块） USB 3.0 * 显示的是XG 230设备的图片。 XG 210 设备可能略有不同。 快速入门指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 15 以太网端口 IP地址 区域 172.16.16.16/255.255.255.0 端口 2/WAN DHCP 管理控制台的用户名 管理控制台的密码 CLI控制台密码 例如， XG设备 DSL调制解调器 admin 管理员 管理员 端口 1/ 默认网关 DNS代理 DHCP服务 DHCP 启用 启用 开关 内部网络 管理客 户端PC * 可在以下位置找到： sophos.com/get-started-xg 快速入门指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 16 Ì DNS 服务器： 启用此选项， 并输入内部网卡的 IP 地址 （端口 1/LAN） ： 172.16.16.16 将您的 PC/笔记本连接到设备的端口 1/LAN 端口： 启动浏览器， 并输入您的计算机连接的设备 LAN 端口的管理 IP 地 址： https://172.16.16.16:4444 (端口 1) 使用以下默认的详细信息登录： Ì 用户名： admin Ì 密码： admin 快速入门指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 17 设备可以连接到Internet。 To your Sophos Device 单击 “注册设备” 后， 将跳转到 Sophos.com。 如果您已经有 Sophos ID， 请在 “使用您的 To get started register your device below. Until you register you may only access and edit settings in “Basic Setup” and your device will remain unactivated.
  • Page 18 以太网端口以 100 Mbps 的速率传输数据。 关闭 以太网端口以 10 Mbps 的速率传输数据。 每个 SFP 连接器上的 LED 指示灯 活动/链接 绿色 持续 1. SFP 连接器正在接收电源。 2. SFP 连接器和集线器连接良好。 闪烁 适配器正在发送或接收网络数据。 闪 烁的频率跟随流量总量变化。 关 1. 适配器和开关未接收电源。 2. 网络两端没有连接。 3. 网络驱动程序尚未加载或无法正确工作。 快速入门指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 19 LAN 旁通 （LED 显示屏） LAN 旁路开启 绿色 LAN 旁路关闭 关闭 后侧 电源供给 绿色 持续 电源 关闭 无电源 6.支持和文档 有关详细信息和技术支持， 请访问www.sophos.com/zh-cn/support或联系您的本地 Sophos分销商。 快速入门指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 20 Micro USB 1 x HDMI 電源開關 操作介面 2 x SFP 埠 1 組額外的擴充槽 (此 USB 3.0 處顯示選用的 FleXi USB 3.0 埠模組) * 顯示的圖像屬於 XG 230 裝置 。 XG 210 裝置可能略有不同 。 快速入門指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 21 Admin 主控台密碼 CLI 主控台密碼 例如 ， XG 設備 DSL 數據機 admin admin admin 連接埠 1/WAN 預設閘道 DNS Proxy DHCP 服務 DHCP 啟用 啟用 交換器 內部網路 管理員 用戶端電腦 * 可在 sophos.com/get-started-xg 取得 快速入門指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 22 Ì DNS 伺服器 ： 啟用此選項 ， 然後輸入內部網路卡的 IP 位址 (連接埠 1/LAN) ： 172.16.16.16 將您的電腦/筆記型電腦連接至裝置的連接埠 1/LAN 埠 ： 啟動瀏覽器 ， 然後輸入與您電腦連接之裝置 LAN 埠的管理 IP 位 址 ： https://172.16.16.16:4444 (連接埠 1) 使用以下的預設詳細資料登入 ： Ì 使用者名稱 ： admin Ì 密碼 ： admin 快速入門指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 23 按一下 「註冊裝置」 之後 ， 系統會將您重新導向至 Sophos.com 。 如果您已經有 Sophos ID ， 若要開始使用 ， 請在下方註冊您的裝置 。 在註冊前 ， 您只能存取及編輯 「基本設定」 中的 設定 ， 且您的裝置會保持未啟動 。 請在 「使用您的 Sophos ID 登入」 底下 ， 輸入您的登入認證 。 如果您是新使用者 ， 請在 「建立 Sophos ID」 底下輸入詳細資料 ， 藉此註冊一個 Sophos ID 。 序號...
  • Page 24 各個 SFP 接頭上的 LED ACT/LNK 綠色 恆亮 1. SFP 接頭正在接收電源 。 2. SFP 接頭和集線器之間的連結良好 。 閃爍 網路卡正在傳送或接收網路資料 。 閃爍 頻率會隨著流量而有所不同 。 熄滅 1. 網路卡和開關沒有在接收電源 。 2. 網路兩端沒有連線 。 3. 網路驅動程式尚未載入或無法正常運作 。 快速入門指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 25 LAN 旁路 (LED 顯示) LAN 旁路作用中 綠色 LAN 旁路關閉 熄滅 背面 電源供應器 綠色 恆亮 電源 熄滅 無電源 6.支援和文件 如需詳細資訊和技術支援 ， 請造訪 www.sophos.com/en-us/support ， 或與當地的 Sophos 經銷商連絡 。 快速入門指南 XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 26 Micro USB SFP ポー HDMI x 1 電源スイッチ ボタン ト x 2 (ここでは FleXi ポートモジ 3.0 x 2 ュールを表示) 3.0 x 1 * 表示されているイメージは XG 230 デバイスです。 XG 210 デバイスのイメージはこれとは若干異なります。 クイック スタート ガイド XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 27 DSL モデム Port 1/ 管理コンソールのユーザー名 管理コンソールのパスワード CLI コンソールのパスワード admin admin admin デフ ォルトゲートウェイ DNS プロキシ DHCP サービス スイッチ DHCP 有効 有効 社内ネッ トワーク 管理 クライアン ト PC sophos.com/get-started-xg で参照可能 クイック スタート ガイド XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 28 ードの IP アドレス (Port 1/LAN): 172.16.16.16 を入力 PC / ノート PC をデバイスの Port 1/LAN ポートに接続する ブラウザを起動し、 お客様の PC が接続しているデバイスの LAN ポートの管理 IP アドレ ス:https://172.16.16.16:4444 (Port 1) を入力します。 以下のデフ ォルトの値でログインします。 Ì ユーザー名: admin Ì パスワード: admin クイック スタート ガイド XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 29 To get started register your device below. Until you register you may only access and edit settings in “Basic Setup” and your device will remain unactivated. 「デバイスの登録」 をクリ ックすると Sophos.com にリダイレク トされます。 Sophos ID を既 にお持ちの場合、 「 Sophos ID を使ってログインして ください。 」 の下でログインアカウン ト情...
  • Page 30 2. ネッ トワークの両端に対して接続がありません。 3. ネッ トワークドライバが読み込まれていな い、 または適切に機能していません。 黄 点灯 イーサネッ トポートが 1,000 Mbps で作動しています。 速度 (右側の LED) 緑 点灯 イーサネッ トポートが 100 Mbps で作動しています。 消灯 イーサネッ トポートが 10 Mbps で作動しています。 クイック スタート ガイド XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 31 い、 または適切に機能していません。 LAN Bypass (LED 表示) LAN Bypass アクティ ブ 緑 LAN Bypass オフ 消灯 背面 電源 緑 点灯 電源オン 消灯 電源供給なし 6.サポートおよびドキュメン ト 詳細情報およびテクニカルサポートについては、 www.sophos.com/ja-jp/support またはソ フ ォス営業部にお問い合わせください。 クイック スタート ガイド XG 210 Rev. 3, XG 230 Rev. 2...
  • Page 32 Registered in England and Wales No. 2096520, The Pentagon, Abingdon Science Park, Abingdon, OX14 3YP, UK Sophos is the registered trademark of Sophos Ltd. All other product and company names mentioned are trademarks or registered trademarks of their respective owners.
