ArchWork ARCPLOT27TRI User Manual

Led projector
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ARCPLOT27TRI
LED PROJECTOR
Manuale Utente
User Manual
IT
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCPLOT27TRI and is the answer not in the manual?

Questions and answers

Related Manuals for ArchWork ARCPLOT27TRI

Summary of Contents for ArchWork ARCPLOT27TRI

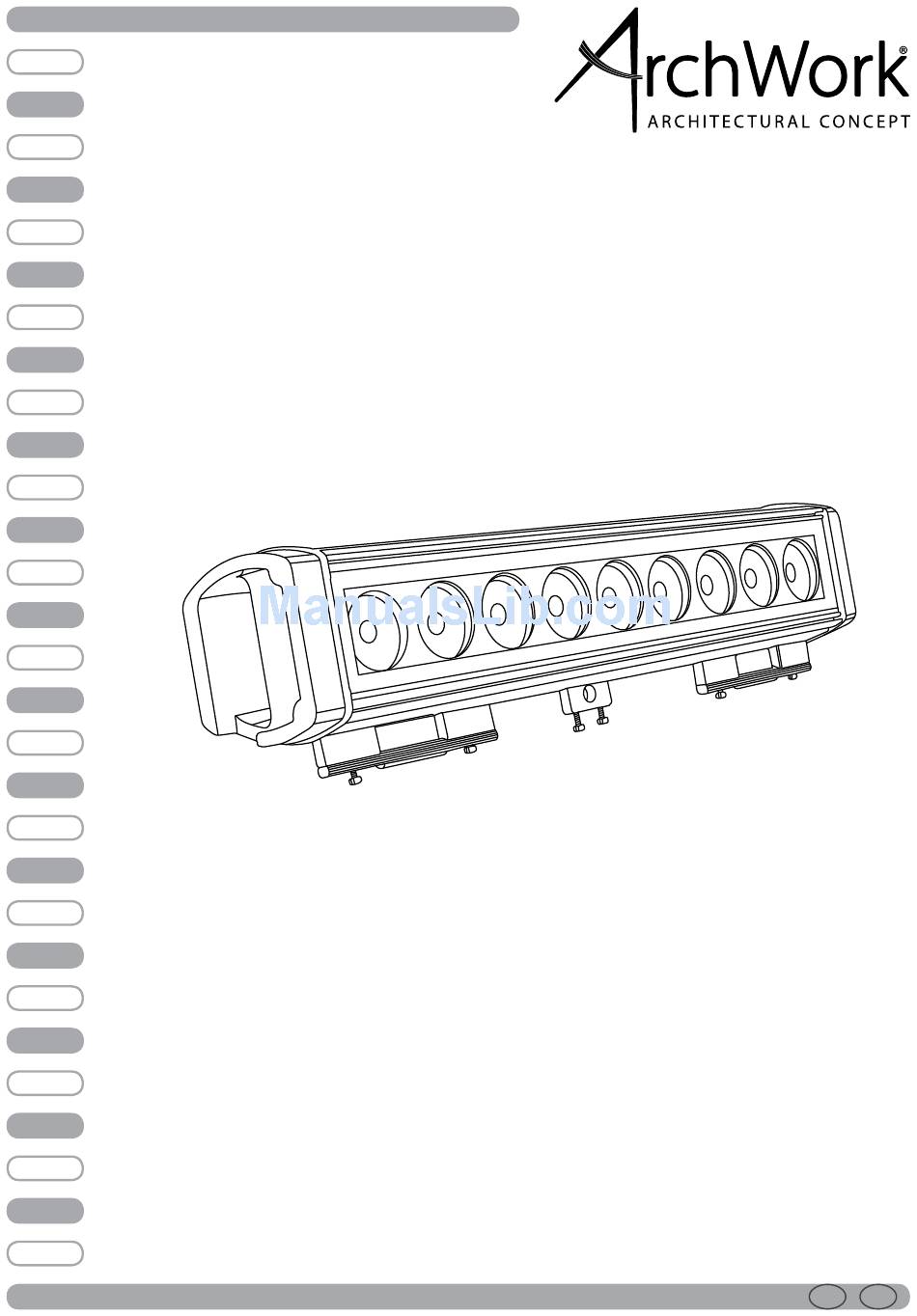

  • Page 1 ARCPLOT27TRI LED PROJECTOR Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 10 Funzione dimmer 3. 11 Calibrazione bianco 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi 5 Appendice 5. 1 Vista esplosa Certificato di garanzia Contenuto dell'imballo: • ARCPLOT27TRI • Staffa di fissaggio • Manuale utente...

  • Page 4: Avvertenze Generali

    ARCPLOT27TRI ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    ARCPLOT27TRI INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    ARCPLOT27TRI è un illuminatore dal profilo estremamente versatile e multi-uso, può essere installato in qualsiasi posizione ed orientamento, non richiede l’uso di alimentatori esterni, è...

  • Page 7: Elementi Di Comando E Di Collegamento

    ARCPLOT27TRI 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Zoom A Fig.1 1. STAFFA BASE DI SUPPORTO 2. CAVO DI ALIMENTAZIONE L = Brown, N = Blue, E = Green 3. CAVO DI SEGNALE DMX IN (3 poli): Pin1=shield, Pin2 (black)= DMX-, Pin3 (white)= DMX+...

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO L’ ARCPLOT27TRI può essere collocato su un piano solido (fig.2). Inoltre, grazie alle possibilità di fissaggio con la staffa di supporto (1), l’unità può essere montata su diverse superfici come pareti e soffitti. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Connessione All'alimentazione

    ARCPLOT27TRI 2.2 CONNESSIONE ALL’ALIMENTAZIONE L (Brown) L (Brown) N (Blu) N (Blu) E (Green/Yellow) E (Green/Yellow) POWER junction box junction box Fig.3 2.3 CONNESSIONE AL SEGNALE DI CONTROLLO Per una maggiore stabilità, è consigliato, impiegare un amplificatore di segnale DMX qualora si colleghino 20 unità...

  • Page 10: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO TRAMITE IL CONTROLLER ARCMAT Dopo aver effettuato il collegamento dell’ARCPLOT27TRI all’alimentazione (230V~ 50Hz), collegare l’unità al controller esterno ARCMAT attraverso il cavo di segnale. (Per ulteriori informazioni sul funzionamento del controller ARCMAT consultare il relativo manuale dedi- cato).

  • Page 11: Impostazione Base

    ARCPLOT27TRI 3.2 IMPOSTAZIONE BASE Per accendere l’ARCMAT, inserire le 2 batterie da 1.5V (incluse), e premere il tasto POWER. Per spegnere l’ARCMAT, invece, non premere nessun tasto o non assegnare nessuna funzione per circa un minuto. Il controller dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.7).

  • Page 12: Struttura Menu

    Restores factory defaults 3.4 CONFIGURAZIONI CANALI DMX L’ARCPLOT27TRI dispone di 4 configurazioni dei canali DMX: • Premere il tasto MENU fino a quando sul display non appare [PERSON], quindi premere il tasto ENTER. • Attraverso i tasti UP/DOWN selezionare la configurazione DMX desiderata [ARC1 - ARC1+D - ARCFULL - SOLID].

  • Page 13: Modalità Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sull’ ARCPLOT27TRI l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con...

  • Page 14: Tabella Canali Dmx

    ARCPLOT27TRI 3.7 TABELLA CANALI DMX ARCFULL ARC1 CH Function in ARCFULL mode Value CH Function in ARC1 mode Value DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255 GREEN 0% - 100% 000 - 255 0 - 100%...

  • Page 15: Istruzione Di Base Configurazione Arcfull

    ARCPLOT27TRI 3.8 ISTRUZIONI DI BASE PER IL FUNZIONAMENTO DMX NELLA CONFIGURAZIONE ARCFULL DIMMER • Il canale 1 controlla l’intensità di luce del proiettore • Quando il cursore del controller è posizionato al valore massimo (255) l’intensità d’uscita è massima RED, GREEN E BLUE, COLOR SELECTION • I canali 2, 3, 4, controllano l’intensità...

  • Page 16: Calibrazione Bianco

    ARCPLOT27TRI 3.11 CALIBRAZIONE BIANCO Per impostare il bilanciamento personalizzato della temperatura colore bianco: • Premere il tasto MENU fino a quando sul display non appare [CALIB], quindi premere il tasto ENTER. • Selezionare una delle 11 impostazioni colore bianco pre-programmate (WHITE01 - WHITE11).

  • Page 17: Manutenzione

    ARCPLOT27TRI - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 18: Appendice

    ARCPLOT27TRI - 5 - APPENDICE 5.1 VISTA ESPLOSA ITEM ITEM Lens board Control board 3-in-1 Lens Driver board Lenses supports Shaft LED board Fixed board End cap Shell Cover Washer Cover Heat dissipation plate Take one foam rubber Connection board...
  • Page 21 3. 9 Special functions 3. 10 Dimmer 3. 11 White calibration 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting 5 Appendix 5. 1 Exploded view Warranty Packing content • ARCPLOT27TRI • Mount bracket • User manual...

  • Page 22: General Instructions

    ARCPLOT27TRI WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    ARCPLOT27TRI GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION ARCPLOT27TRI is a superflux modular bar, conceived for exterior use in architectural accent light projects. The light source is composed by 9x3W CREE RGB FullColor LEDs, granting a limitless and smooth colour mixing and avoiding undesirable RGB shadows in short-range performance.

  • Page 25: Operating Elements And Connections

    ARCPLOT27TRI 1.3 OPERATING ELEMENTS AND CONNECTIONS Zoom A Fig.1 1. BRACKET-BASED SUPPORT 2. POWER CABLE L = Brown, N = Blue, E = Green 3. SIGNAL CABLE DMX IN (3 pole): Pin1=shield, Pin2 (black)= DMX-, Pin3 (white)= DMX+ DMX OUT (3 pole)

  • Page 26: Installation

    2.1 MOUNTING ARCPLOT27TRI may be set up on a solid and even surface (fig.2). The unit can also be mounted with to a support bracket (1), the unit can be on different surfaces such as walls and ceilings. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 27: Connection To Power

    ARCPLOT27TRI 2.2 CONNECTION TO POWER L (Brown) L (Brown) N (Blu) N (Blu) E (Green/Yellow) E (Green/Yellow) POWER junction box junction box Fig.3 2.3 CONNECTION TO THE CONTROL SIGNAL For greater stability, it is recommended to use a DMX signal amplifier, if you connect more than 20 units or the signal cable is greater than 60 m in length.

  • Page 28: Functions And Settings

    - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION VIA ARCMAT CONTROLLER After making the connection ARCPLOT27TRI supply (230V ~ 50Hz), connect the unit to the external con- troller ARCMAT through the signal cable. (For more information on the operation of the controller ARCMAT consult the instruction manual).

  • Page 29: Basic

    ARCPLOT27TRI 3.2 BASIC To turn the ARCMAT, insert the 2 batteries 1.5V (included), and press the POWER button. To turn off the ARCMAT, however, do not press any buttons or do not assign any function for about a minute. The control- ler has an LED display and 4 buttons to access the functions of the control panel.

  • Page 30: Menu Structure

    Restores factory defaults 3.4 DMX CONFIGURATIONS ARCPLOT27TRI is equipped with 4 DMX configuration: • Press the button MENU so many times until shows [PERSON], and press the button ENTER to confirm. • Select the desired DMX configuration [ARC1 - ARC1+D - ARCFULL - SOLID] through the buttons UP/DOWN.

  • Page 31: Dmx Mode

    3.6 SETTING THE START To able to operate the ARCPLOT27TRI with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ARCPLOT27TRI.

  • Page 32: Dmx Control

    ARCPLOT27TRI 3.7 DMX CONTROL ARCFULL ARC1 CH Function in ARCFULL mode Value CH Function in ARC1 mode Value DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255 GREEN 0% - 100% 000 - 255 0 - 100%...

  • Page 33: Basic Instructions For Dmx Operation Arcfull

    ARCPLOT27TRI 3.8 BASIC INSTRUCTIONS FOR DMX OPERATION ARCFULL DIMMER • CH1 controls the intensity of the currently projected color. • When the slider is at the highest position (255) the intensity of the output is the maximum. RED, GREEN E BLUE, COLOR SELECTION • CH2, CH3 and CH4, control the intensity ratio of each of the red, green, blue.

  • Page 34: White Calibration

    ARCPLOT27TRI 3.11 WHITE CALIBRATION Enter the CALIB mode to select white color of different color temperature; • Press the button MENU so many times until show [CALIB], and press the button ENTER to confirm. • There are 11 pre-programmed white colors (WHITE01 - WHITE11) can be edited by using red, green and blue (Red - Green - Blue), through the UP/DOWN.

  • Page 35: Maintenance

    ARCPLOT27TRI - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 36: Appendix

    ARCPLOT27TRI - 5 - APPENDIX 5.1 EXPLODED VIEW ITEM ITEM Lens board Control board 3-in-1 Lens Driver board Lenses supports Shaft LED board Fixed board End cap Shell Cover Washer Cover Heat dissipation plate Take one foam rubber Connection board...
  • Page 39 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 44 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
