User Manual
Annex of Action
user's guide
3
Spécific adjustments for Action
Junior W/C
3

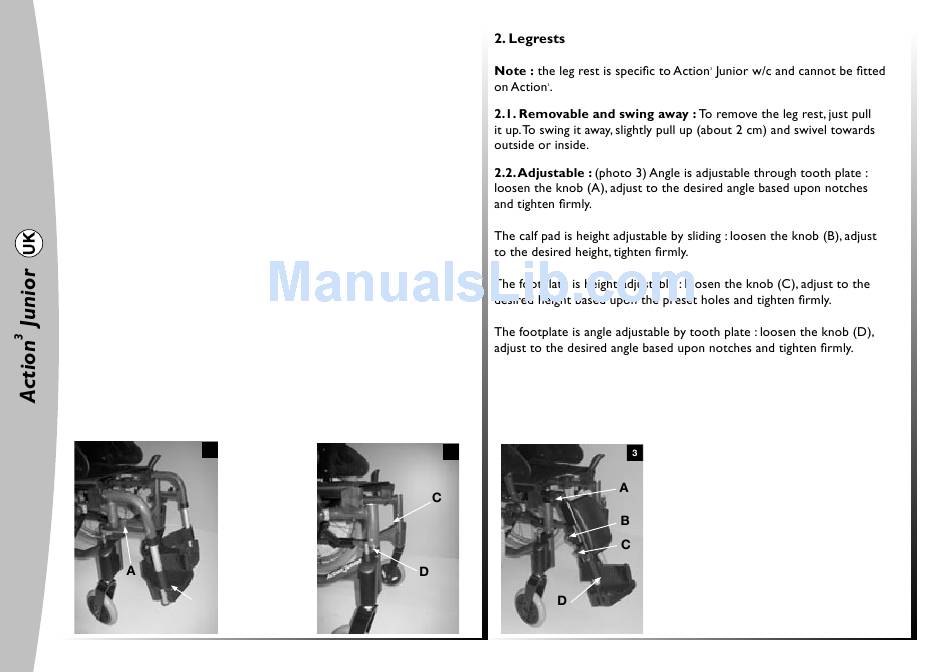

1. Hangers
1.1. Removable and swing away (photo 1) : Standard footrest
supports are swing away during transfers and can be removed during
transport.
Operate lever (A) by pushing sideways and swivelling towards outside or
inside in case there is not enough space. To return to the initial position,
align the footrest support it locks automatically.
To remove the footrest support, simply pull up after unlocking
the assembly.
Reverse the procedure to reassemble, while still in the unlocked position.
1.2. Height adjustable (photo 1-2) : Remove the hexagonal screw (B)
and adjust the footplate to the desired height, based upon preset holes.
Align the two holes and reposition the hexagonal screw, then tighten the
assembly without forcing.
1.3. Indexed to 0°or 30° (photo 2) : Remove the hexagonal screw (C)
and position the indexed plate(D) to 30° on the vertical upright
(preset hole).Align the two holes and reposition the hexagonal screw,
tighten the assembly firmly.
Note : the Action
0°.
Junior always is delivered with hangers adjusted to
3
1
2
B
