Intelligent Recording Call Assistant SD Quick Setup Manual

Digital phone call recorder
Hide thumbs Also See for Call Assistant SD:
1
2

Advertisement

Quick Links

Download this manual

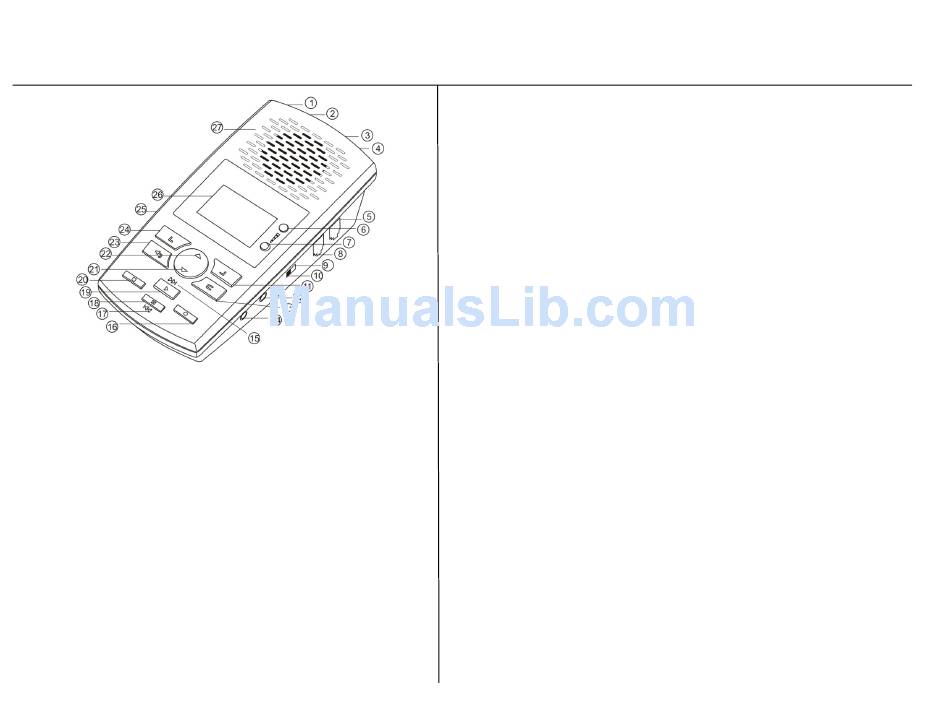

1‐  USB Port
15 ‐Fast Forward
2 ‐ DV 5V
16 ‐Recording
3 ‐ Line Port
17 ‐ Fast Reverse
4 ‐ Phone Port
18 ‐ Pause
5 ‐ Handset Line
19 ‐ Play
6 ‐ Volume +
20 ‐ Stop
7 ‐ Volume ‐
21 ‐ Page Down
8 ‐ Handset
22 ‐ Page Up
9 – Source ‐ Phone
23 ‐ Back
10 – Source ‐ Microphone
24 – Soft Key 1
11 – Soft Key 2
25 ‐ SD Card
12 ‐ Microphone
26 ‐ LCD Display
13 ‐ Delete
27 ‐ Speaker
14 ‐ Earphone
Complete Users Guide and Player Software can be
downloaded from
www.usbcallrecord.com//downloads_software.htm
Intelligent Recording
Call Assistant SD – Quick Setup Guide
Check The Package Contents
Quick Setup Instructions
1. Remove the Call Assistant SD, Power supply, line leads & batteries from the packaging.
2. Insert the SD Card provided into the recorder
3. Insert batteries into the battery compartment on the underside of recorder
4. Insert power connector into rear of unit and plug into wall socket
Set the Call Assistant SD Date and Time
Choose How To Connect
The Call Assistant SD can connect to your telephone in 2 ways:
If you have a standard analog telephone that connects to a home phone line, or an analog
extension behind a PBX (this includes desktop and cordless phones), you should use the Line
Mode Connection method.
-
1 x Call Assistant SD Recorder unit
-
1 x  Power supply unit
-
3 x AA batteries
-
1 x Line cord plus 1 x handset cord
-
1 x SD Card.
-
1 x USB Cable

-
Press  Soft Key 2 <Setting>
-
Use Down Arrow to select <System> ‐ Soft Key 1 <OK>
-
Press Soft Key 2 <OK> to Select <Time>
-
Use the Up and Down arrows to change the hours – then Press <Next> to advance
to minutes. Use the Up and Down arrows to change the minutes. Press <Set> when
finished.
-
Use Down Arrow to select <Date> and then press Soft Key to <OK>
-
Use the arrows and <Next> to change the month, day and year. When done, Press
<Set>
-
You can use the Down Arrow to select/modify the Time and Date format.
Line Mode: Where the Call Assistant SD is connected directly to an analog
telephone line.
Handset Mode: Where the Call Assistant SD is connected to the curly cord
(telephone handset cord) of your telephone. This connection is used to record
digital, IP, or Multi‐Line telephones.
