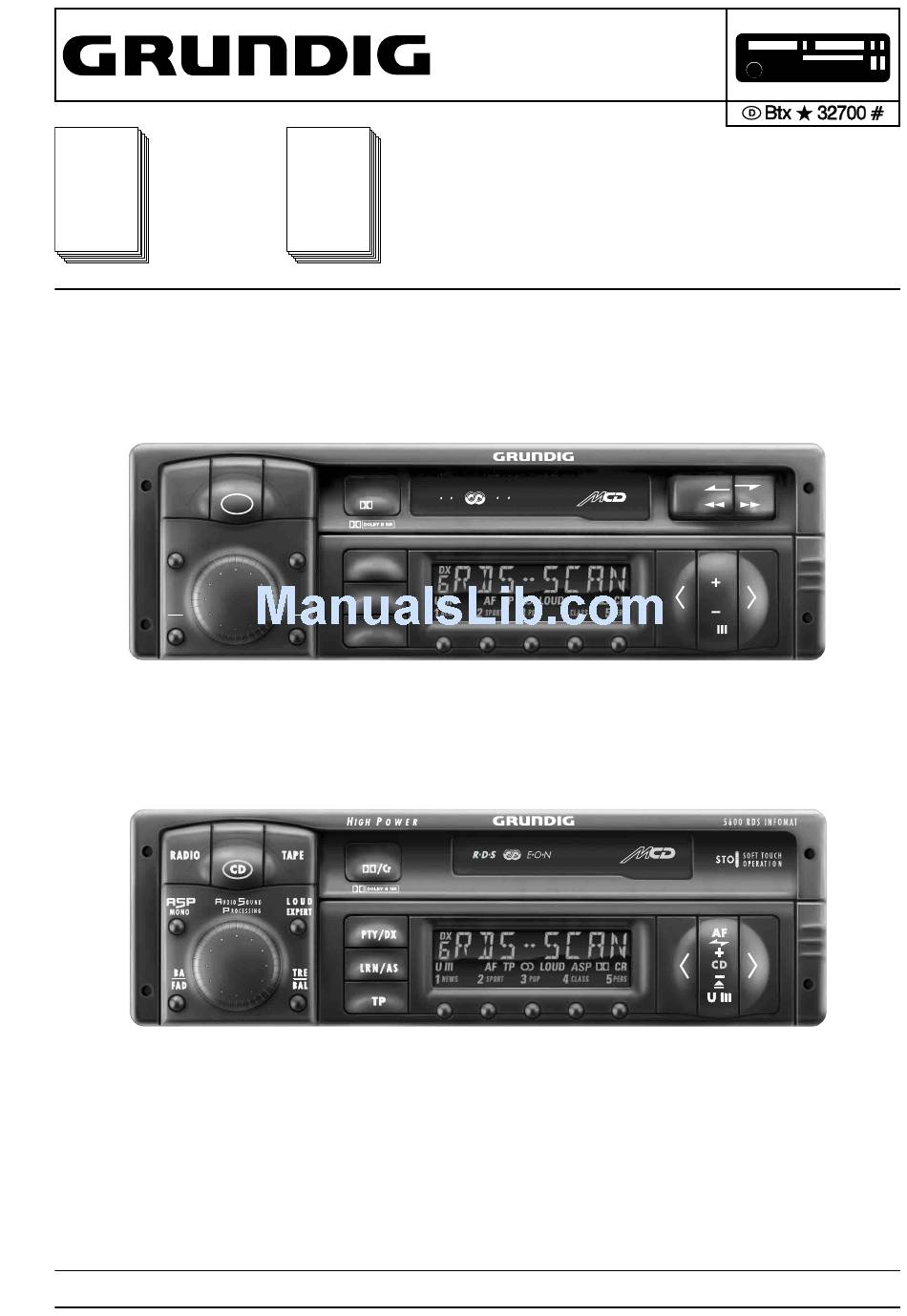

- Page 1 Sach-Nr./Part No. Sach-Nr./Part No. 5300 RDS Manuals for the 72010-746.30 72010-800.00 Complete Service: 5600 RDS I G H O W E R 5 3 0 0 R D S I N F O M AT RADIO TAPE R D S...
-
Page 2: Table Of Contents
Spare Parts List 5300 RDS MASKE 3 ........4 - 4 Ersatzteilliste 5600 RDS ............4 - 4 Spare Parts List 5600 RDS ............4 - 4 Ersatzteilliste Cassetten-Laufwerk LCA 3-3 ......4 - 8 Spare Parts List Cassette Drive LCA 3-3 ........4 - 8 Ersatzteilliste Cassetten-Laufwerk SCA 4-4/2 ...... -
Page 3: Ausbauhinweise
5300 RDS / 5600 RDS Allgemeiner Teil / General Section Ausbauhinweise Disassembly Instructions 1. Öffnen des Gehäuses (Fig. 1) 1. Opening the Cover (Fig. 1) - Die 2 Schrauben A herausschrauben. - Undo the 2 screws A. - Den Deckel mit einem Schraubendreher an den Punkten B an- - Lift the cover with a screwdriver at the points B. - Page 4 Allgemeiner Teil / General Section 5300 RDS / 5600 RDS 5. Zerlegen des Bedienteils 5. Disassembling of the Operating Part - Bedienteil abnehmen. - Remove the operating part. - Die 2 Schrauben F herausschrauben (Fig. 5). - Undo the 2 screws F (Fig. 5).
-
Page 5: Bedienhinweise
Bedienhinweise Hinweis: Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Sachnummer Sie in der entsprechenden Ersatzteilliste finden. Kurzanleitung Display 1. . . 5 Nummern der Stationstasten. C C D D S S C C A A N N 1.Titel jeder CD für ca.10 Sekun- Verstärker Programmquellen Display... - Page 6 Radio Verstärker Radio Bereich gewählt: – automatisch (AUTOSCAN) Überlastungsschutz Programmquelle RADIO wählen RDS-Programme einstellen mit dem Sender/RDS-Programme mit Suchlauf Sie hören den in diesem Bereich zuletzt ge- ¡ -Taste drücken bis der Signalton RADIO LEARN-Speicher einstellen Bei hoher Umgebungstemperatur und großer Bei Cassetten- oder CD-Betrieb: hörten Sender/RDS-Programm (Last-Station- erklingt.
- Page 7 Cassette Radio ROCK M Rockmusik CR ausschalten Cassetten PTY-Funktion Cassettenseite wechseln < > -Taste oder -Taste kurz drücken bis der ¡ -Taste drücken bis der Signalton M.O.R.M Leichte Musik unterliegen im Autoradiobetrieb hoher thermi- gewünschte Programmtyp im Display “ 1. PTY-Funktion einschalten -Taste kurz drücken oder am Bandende: erklingt: scher Beanspruchung.
- Page 8 Wissenswertes EXPERT EXPERT ßI ß` Akustiksystem Geschwindigkeitsabhängige Lautstärke Autom. LEARN (Radio-Betrieb) Stummschaltung bei Phone-Betrieb Lautstärke-Begrenzung beim Einschalten Geschwindigkeitsabhängige Lautstärke Sie können die Bässe und die Höhen der hin- mit Autotelefon » ON VOL - - «: keine Begrenzung oder Wenn Sie sich in einem Empfangsgebiet »...
-
Page 9: Operating Hints
Ein- und Ausbau Ein- und Ausbau +12 V Zündspannung SCV-Anschluß (+) Line-Ausgang Versorgungsspannungen Antenne Autoradio einschieben An Klemme 15 bzw. Klemme 30 des Fahr- für "Geschwindigkeitsabhängige Lautstärke- Anschlußmöglichkeit für Leistungsverstärker Das Autoradio ist für Antennen mit 75 Ω (bis Messerkontakte A: Abbildung zeugs anschließen: regelung". - Page 10 Amplifier Amplifier Switching on and off on the car radio ASP (Audio Sound Processing) TRE (Treble) BASS Tone memory “ A S P Briefly press the .button. MONO “ “ Briefly press the ¢ ¢ rotary knob. Using the Audio Sound Processing system, Use the station buttons to select the Briefly press the...
- Page 11 Radio Radio Calling up stored stations/RDS programmes Manual frequency tuning Alternative frequencies (AF) Traffic announcement standby (TP) Programme types (PTY) 1 1 2 2 3 3 4 4 5 5 Station buttons Press the programme position button briefly. 1. Select the range: U I, U II, U III The contents of the memory position buttons The display indicates "...
- Page 12 EXPERT Cassette Settings Skipping the currently played track: 3. Activating the setting ßZ Skipping or repeating tracks Traffic announcements EXPERT “ Possible settings … > LOUD Briefly press the button. The display Briefly press the button: EXPERT APF = Automatic Program Finder indicates ”...
- Page 13 Coding Installation and removal Coding Coding Activating coding Waiting periods Return to operation Deactivating coding The figures – can be found at the beginning of this booklet. Your personal code number is on the identity 1. The expert mode is switched on and To prevent deactivation of the coding being The car radio is electronically disabled after it e.g., before removing the car radio:...
- Page 14 Abgleichvorschriften / Adjustment Procedures 5300 RDS / 5600 RDS Abgleichvorschriften 1. Hauptplatte Meßgeräte: DC-Voltmeter, Meßsender, NF-Voltmeter, Stereocoder, Wobbler, Test-Cassette 448A (Sach-Nr. 35079-023.00) Abgleich Vorbereitung Abgleichvorgang ± 1. MW-Oszillator Mit L 612 (1) bei 531kHz auf 1,2V 50mV abgleichen. ± DC-Voltmeter an FMP604.
-
Page 15: Electrical Adjustment
5300 RDS / 5600 RDS Abgleichvorschriften / Adjustment Procedures Adjustment Procedures 1. Electrical Adjustment Test equipment: DC Voltmeter, Test Generator, AF Voltmeter, Stereo Coder, Sweep Generator, Test Cassette 448A (Part-No 35079-023.00) Adjustment Preparation Adjustment Procedure ± 1. MW Oscillator Align with L 612 (1) at 531kHz to 1.2V 50mV. - Page 16 Abgleichvorschriften / Adjustment Procedures 5300 RDS / 5600 RDS Abgleichlageplan Alignment Layout CIC101 IC1351C F104 R105 IC2001 F103 F101 F105 L2001 Q201 F102 F601 C2008 L612 IC2002 F602 L604 C607 L613 C606 L603 BU05 ST1Y BU06 IC1601 BU7Q R1113Z 1108...
-
Page 17: Bauteilhinweise
5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs... - Page 18 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS HF-Teil / RF Part MISCHTEIL CT102 MIXER SECTION CR119 FM-ZF-TEIL...
- Page 19 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs STEREO / VSA / KLANGSTELLER UREF CR216 CR217 MPX-MUTE K-SIG...
-
Page 20: Prozessor-Teil
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Prozessor-Teil / Processor Part 5V-REFERENZ 5V REFERENCE CR808 8305-764-949 CR801... - Page 21 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CT2371 BC808/40 D2351 R2376 5V-GESCHALTET 1N4001 5V SWITCHED CR2378 CR2379...
-
Page 22: Bedienplatte
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Bedienplatte / Operating Board TASTEN-BELEUCHTUNG INKREMENTENGEB.BEL. TREBLE CS1007 BALANCE LOUD... -
Page 23: Lcd-Platte
5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs LCD-Platte / LCD Board DP1001 NEWS SPORT CLASS PERS VLCD 19720-252.00... -
Page 24: Cassetten-Teil
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Cassetten-Teil / Cassette Part MECH.LAUFWERK PHILIPS LCA * 3-3 DRIVE MECHANISM 19723-024.00... - Page 25 * = BAUTEILE REFLOWSEITE Q : WKC 5600 RDS OHNE SIGNAL:FM S : WKC 5600 RDS WITHOUT SIGNAL:FM W : alle Geraete ohne AIM Z : WKC 5300 RDS, WKC 5600 RDS 5600 RDS MIT SIGNAL:TB WITH SIGNAL:TR Alle Rechte vorbehalten Weiterverwertung,insbesondere...
-
Page 26: Nf-Teil
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS NF-Teil / AF Part CR1586S AKTIVE SUBWOOFER-WEICHE L IN RLP1... - Page 27 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs ENDSTUFEN (FRONT) FMP1606 POWER AMPLIFIER FMP1607 VCC1 VCC2 OPA1 FMP1608...
-
Page 28: Anschlußplatte
Q : WKC 5600 RDS R : WKC 5300 RDS S : WKC 5600 RDS 5600 RDS I-16 W : ALLE GERAETE OHNE AIM +A-CH +A-CH Z : WKC 5300 RDS, WKC 5600 RDS III-6 + BEL-EX KL30 SI1701 III-7 +14V KL30... -
Page 29: Druckplattenabbildungen
5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs blau Lötseite Koordinaten der Bauteile Hauptplatte blue Solder Side Coordinates of Components Bauteile der Bestückungsseite, Sicht auf Bestückungsseite... - Page 30 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Bauteile der Bestückungsseite, Sicht auf Lötseite blau Lötseite Koordinaten der Bauteile...
- Page 31 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SMD-Bauteile der Bestückungsseite, Sicht auf Bestückungsseite blau Lötseite Koordinaten der Bauteile...
- Page 32 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 5300 RDS / 5600 RDS Bauteile der Lötseite, Sicht auf Lötseite blau Lötseite Koordinaten der Bauteile...
-
Page 33: Operating Board
5300 RDS / 5600 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Anschlußplatte / Connecting Board Bedienplatte / Operating Board Bauteile der Bestückungsseite, Sicht auf Bestückungsseite Components of Component Side, View on Component Side 19373-354.00(01)4B CS1003 CS1005... - Page 37 CHANGER CONTROL...
- Page 41 5300 RDS / 5600 RDS Ersatzteillisten und Explosionszeichnungen / Spare Parts List and Exploded Views GRUNDIG Service 4 - 8...
- Page 42 Ersatzteillisten und Explosionszeichnungen / Spare Parts List and Exploded Views 5300 RDS / 5600 RDS Änderungen vorbehalten Printed in Germany Service Manual Sach-Nr. Subject to alteration VK 233 0396 Service Manual Part No. 72010-746.30 4 - 9 GRUNDIG Service...
