Outdoorchef AMBRI 480 G User Manual

AMBRI 480 G
Spare Parts
Pos. Art. Nr. Description
1 18.350.64 Lid black LH
1 18.350.65 Lid ruby LH
2 18.323.06 Lid handle EC style titan-silver
3 18.323.00 Heat Shield
4 18.822.49 Logo
5 18.322.20 Lid hinge complete
6 18.360.29 Upper lid hinge cover
7 18.360.30 Lower lid hinge cover
8 18.850.21 Heat indicator °C/°F
9 18.850.12 Heat indicator-Nut
10 18.320.01 Cooking grid
1 1 18.320.04 Large Funnel
12 18.320.03 Small Funnel
13 18.340.01 Burner
14 18.350.78 Bowl black LH
14 18.350.79 Bowl ruby LH
15 18.323.45 Control panel SB Ambri titan-silver
16 18.360.20 Control knob
17 18.340.69 Valve assembly SB with bundy 30mbar
17 18.340.70 Valve assembly SB with bundy 50mbar
18 18.340.07 Pulse ignitor SB complete
19 18.360.21 Push button ignitor
20 18.340.57 Venturiprotection
21 18.340.09 Piezo electrode
22 18.340.12 Ignition wire
23 18.323.04 Drip pan
24 18.323.05 Drip pan carrier
25 18.321.91 X-Module titan-silver
26 18.321.92 Trolley front bottom titan-silver
27 18.321.93 Trolley front top titan-silver
28 18.321.94 Trolley wheel side bottom titan-silver
29 18.321.95 Trolley wheel side top titan-silver
30 18.365.03 End Cap
31 18.323.07 Axle titan-silver
32 18.360.38 Wheel
33 18.360.47 Wheel cover
34 18.360.44 Liner wheel
35 18.310.04 Bottom shelf nature
35 18.310.18 Bottom shelf black
36 18.360.1 1 Bottle fixation strap
37 18.310.15 Front table nature
37 18.310.19 Front table black
38 18.321.10 Gas hose Hook
39 18.322.23 Tool holder
40 18.360.62 Protection pin
18.378.90 Hardware set
41 individual Gas hose
42 individual Gas Regulator
Attention
Please write your serial number on the backside of the manual
for future reference. You will find the number on the data plate
attached to the trolley or the bottom plate depending on the
grill model. OUTDOORCHEF can only supply spare parts and
honour warranty returns when the serial number is available.
www.outdoorchef.com
8
Ersatzteil-Liste
Beschreibung
Deckel schwarz LH
Deckel ruby LH
Deckelgriff EC style titan-silber
Hitzeschild
Logo
Deckelscharnier Komplett
Deckelscharnier-Abdeckung oben
Deckelscharnier-Abdeckung unten
Temperatur Anzeiger °C/°F
Temperaturanzeiger-Befestigungsmutter
Grillrost 480
Grosser Trichter
Kleiner Trichter
Brenner
Kugel schwarz LH
Kugel ruby LH
Bedienungskonsole SB Ambri titan-silber
Gasregulier-Knopf
Ventilsatz SB mit bundy 30mbar
Ventilsatz SB mit bundy 50mbar
Elektro Zündung SB Komplett
Druckknopf Zündung
Venturischutz
Piezo Elektrode
Zündungskabel
Fettauffangsschale
Fettauffangschale Halterung
X-Modul titan-silber
Fahrgestell vorne unten titan-silber
Fahrgestell vorne oben titan-silber
Fahrgestell Radseite unten titan-silber
Fahrgestell Radseite oben titan-silber
Abschlusskappe
Radachse titan-silber
Rad
Radabdeckung
Laufbuchse
Bodenrost natur
Bodenrost schwarz
Flaschenhalterungs-Gurt
Front Tablar natur
Front Tablar schwarz
Gasschlauch-Haken
Besteck-Halter
Schutzstift
Schrauben Set
Gasschlauch
Gasdruckregler
Achtung
Bitte notieren Sie auf der Rückseite Ihrer Gebrauchsanweisung
die Serien-Nummer. Je nach Grillmodell finden Sie die Nummer
auf dem Datensticker, welcher sich entweder am Grillgestell
oder auf der Bodenplatte befindet. OUTDOORCHEF kann
Garantie und Ersatzteillieferungen nur mit der Serien-Nummer
bearbeiten.
DKB Household Switzerland AG operates a policy of
continuous product development and improvement.
As such we reserve the right to alter product design and
or technical specification without giving any prior notice.
AMBRI 480 G/15.JULI 2014

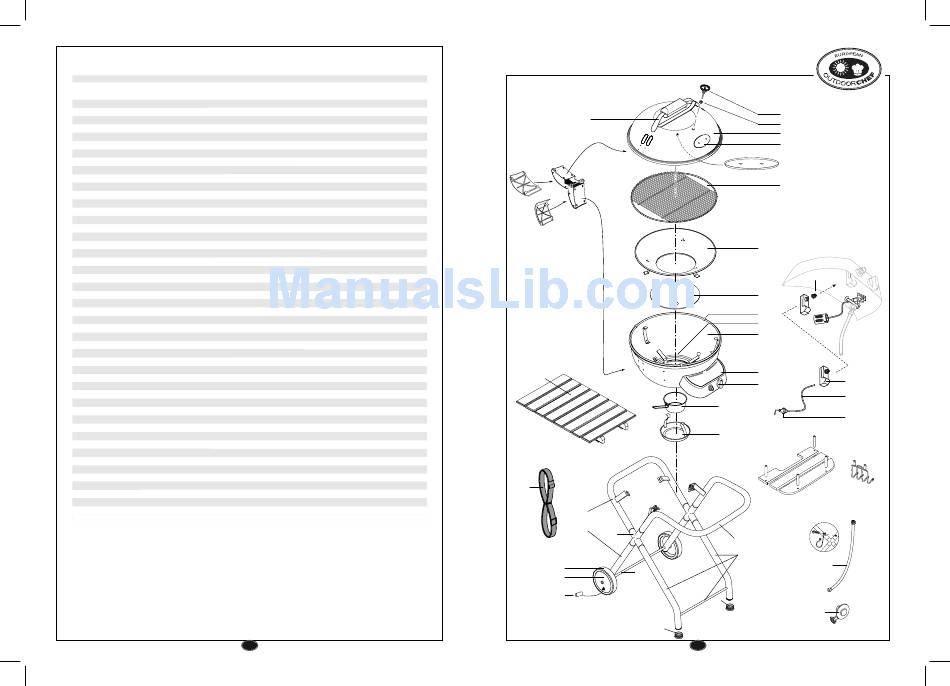

AMBRI 480 G
2
5
6
7
35
36
29
28
25
32
31
33
34
30
8
9
1
4
3
10
1 1
19
12
17
40
13
20
14
15
18
16
22
23
21
24
37 39
38
27
26
41
30
42
1
