COLLEGAMENTI ELETTRICI

I collegamenti devono essere effettuati dopo che
la custodia dello strumento è stata regolarmente
montata sul pannello.

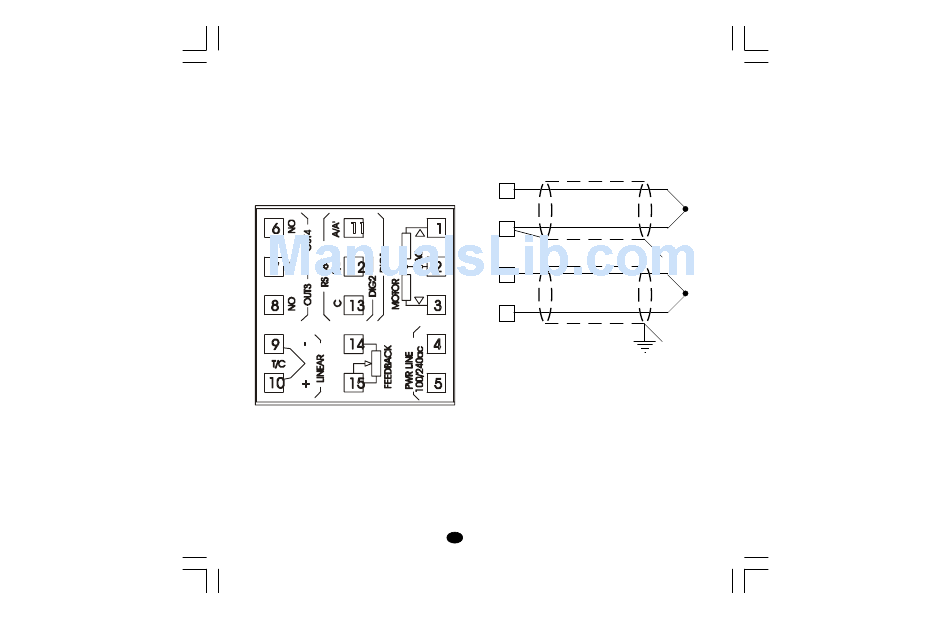

Fig. 3 MORSETTIERA POSTERIORE
LFS-servo-4-02.p65 3
A) INGRESSI DI MISURA
NOTA: Componenti esterni (es. barriere zener)
collegati tra il sensore ed i terminali di ingresso dello
strumento possono causare errori di misura dovuti
ad una impedenza troppo elevata o non bilanciata
oppure alla presenza di correnti di perdita.
INGRESSO PER TERMOCOPPIA
10
+
_
9
10
+
_
9
Fig. 4 COLLEGAMENTO DI TERMOCOPPIE
NOTE:
1) Non posare i cavi dei segnali parallelamente o
vicino a cavi di potenza o a sorgenti di disturbi.
2) Per il collegamento della TC usare cavo di
compensazione/estensione appropriato,
preferibilmente schermato.
3) Quando si usa cavo schermato, lo schermo
deve essere collegato a terra ad una sola
estremità.
I 3
1/14/02, 3:46 PM
schermo
schermo
