  • Page 1 GO12SW asis GO10SW GO10SW Outdoor OWNER’S MANUAL Underground GO12SW Subwoofers...
  • Page 2 1 | EN MAN0140 | 020917...

  • Page 3: Table Of Contents

    TABLE OF CONTENTS Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Subwoofer .

  • Page 4: Overview

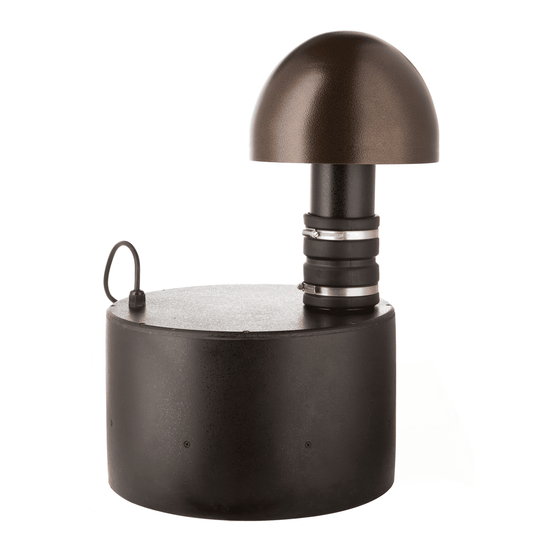

    Subwoofer) and GOSW12 (12” subwoofer) . While installation is relatively easy, Paradigm’s Garden Oasis series is designed to be installed by your authorized Contents of GO10SW and GO12SW “1 of 2” Paradigm dealer . • (1)Subwoofer Body with Attached Cable •...

  • Page 5: Planning The Install

    • Determine the positioning of subwoofer(s) and satellite speakers . • Dig the trench according to subwoofer(s), speakers and accessories to be installed . • The trench should be 6”-8” deep . GO10SW GO12SW Crown Amplifier 4 Conductor Burial Wire Speakers –...

  • Page 6: Installation Considerations

    Before placing the heavy subwoofer in the hole, you can Approximate Hole Dimensions: gauge the depth of the hole using the packing carton . For GO10SW: 26”(W) x 20”(L) x 18”(H) the GO12SW subwoofer carton, remember to allow for the GO12SW: 30”(W) x 25”(L) x 24”(H) additional width taken up by the port elbow .

  • Page 7: Subwoofer Assembly

    SUBWOOFER ASSEMBLY GO10SW Shown: GO12SW To assemble, place the canopy into the port tube and tighten the compression clamp so to ensure a water tight seal . GO12SW (See diagram) NOTE: THE PORT ELBOW IS CLEARLY MARKED “TO CANOPY” AND “TO SUBWOOFER” .

  • Page 8: Cable Recommendations

    CABLE RECOMMENDATIONS We strongly recommend using burial–rated cable (not included) when installing any of the Garden Oasis Subwoofers . In addition, it’s critical to use the proper cable gauge . Please review the chart below . CABLE GAUGE CHART WIRE Gauge DISTANCE 18 Gauge Up to 100 feet (30 meters)

  • Page 9: Wiring & Subwoofer Installation

    WIRING & SUBWOOFER INSTALLATION Mono Setup Using 4 Conductor Burial Cable & Crown Amplifier NOTE: If using 4 conductor burial cable, cap any loose wires at the the last speaker GOSW10 installed to avoid short out and potential amplifier damage . Mono Mono Mono...

  • Page 10: Subwoofer & Burial Cable Connections

    WIRING & SUBWOOFER INSTALLATION (CONT’D) Subwoofer & Burial Cable Connections Combine and twist To Subwoofer (clockwise) the wires (as shown in the diagram) from the amp, subwoofer and to the neighboring speaker . Secure To Adjoining these three wires To Amp Speaker using the provided Silicone Filled...

  • Page 11: To Avoid Subwoofer Damage

    The solution? In larger areas we recommend using noise is louder and the distance listeners are from the multiple Paradigm Garden Oasis subwoofers . subwoofer(s) is usually greater . Achieving a reasonable Demand on the amplifier is reduced and neighbors are listening level can be more difficult .

  • Page 12: Audio Settings Chart

    8 ohm / 8ohm GO10SW and GO4 Preset 7 for GO10SW or GO12SW GO10SW 8GO610SW 8 ohm / 8ohm GO10SW and GO 6 plus 4 or less 8ohms GO4 or GO6 satellite Preset 8 for GO12SW 8GO412SW 8 ohm / 8ohm...

  • Page 13: Limited Warranty

    . purpose and may not be extended or enlarged by anyone . In no event shall Paradigm Electronics Inc ., their agents Warranty is Void if: or representatives be responsible for any incidental or •...
  • Page 14 NOTES 13 | EN...
  • Page 15 GO12SW asis GO10SW GO10SW MANUEL DE Caissons de sous-graves GO12SW souterrains extérieurs L’UTILISATEUR...
  • Page 16 1 | FR MAN0140 | 020917...
  • Page 17 TABLES DES MATIÈRES Aperçu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Caisson de sous-graves .

  • Page 18: Aperçu

    10 po) et le GOSW12 (caisson de sous- graves de 12 po) . Contenu du GO10SW et du GO12SW « 1 de 2 » • (1) Boîtier de caisson de sous-graves avec câble fixé • (2) Connecteurs de câble remplis de silicone Contenu de la boîte 2 (GO12SW uniquement)

  • Page 19: Planification De L'installation

    . • Creusez la tranchée en fonction des enceintes et des accessoires à installer . • La tranchée doit avoir une profondeur de 6 à 8 po . GO10SW GO12SW Amplificateur Crown 4 câbles conducteurs...

  • Page 20: Facteurs Liés À L'installation

    Dimensions approximatives des trous : trou, vous pouvez jauger la profondeur du trou à l’aide GO10SW : 26 po (L) x 20 po (l) x 18 po (h) du carton d’emballage . Pour la boîte du caisson de sous- GO12SW : 30 po (L) x 25 po (l) x 24 po (h) graves GO12SW, n’oubliez pas de laisser une largeur...

  • Page 21: Montage Du Caisson De Sous-Graves

    Étape 2 retient le port en coude sur le caisson de sous-graves . POSITIONNEMENT DU CAISSON DE SOUS-GRAVES GO10SW Illustré : GO12SW Placez le caisson de sous-graves dans le trou; assurez- vous qu’il y a environ 5 pouces d’espace entre le niveau Niveau du sol et la partie inférieure du couvert .

  • Page 22: Recommandations En Matière De Câbles

    RECOMMENDATIONS EN MATIÈRE DE CÂBLES Nous vous recommandons fortement d’utiliser un câble de type souterrain (non compris) lorsque vous installez tout type du caisson de sous-graves Garden Oasis . De plus, il est essentiel d’utiliser le bon calibre de câble d’enceinte . Veuillez consulter le tableau ci-dessous .

  • Page 23: Installation Du Câblage Et Du Caisson De Sous-Graves

    INSTALLATION DU CÂBLAGE ET DU CAISSON DE SOUS-GRAVES Configuration mono à l’aide de 4 câbles de raccordement souterrains et amplificateur Crown GOSW10 Mono Mono Mono Mono Mono Mono GOSW12 Préparation des 4 câbles conducteurs souterrains 1 . En commençant 2 . Recommandé : par la première Utilisez un enceinte et...
  • Page 24 INSTALLATION DU CÂBLAGE ET DU CAISSON DE SOUS-GRAVES (SUITE) Raccordement entre le caisson de sous-graves et le câble souterrain Combinez et tournez vers le caisson (sens horaire) les de sous-graves câbles (comme illustré dans le diagramme) de l’amplificateur, le caisson de sous- graves et vers la vers la prochaine prochaine enceinte .

  • Page 25: Pour Éviter Les Dommages Au Caisson De Sous-Graves

    . Il peut graves Paradigm Garden Oasis . L’utilisation de plusieurs être plus difficile d’obtenir un niveau d’écoute raisonnable . caisson de sous-graves permet de s’assurer que le Les gens ont tendance à...

  • Page 26: Tableau Des Paramètres Audio

    Préréglé 6 pour GO10SW 8GO410SW 8 ohm / 8ohm GO10SW et GO 4 Préréglé 7 pour GO10SW ou GO12SW GO10SW 8GO610SW 8 ohm / 8ohm GO10SW et GO 6 plus 4 enceintes 8ohms satellites GO4 ou GO6 Préréglé...
  • Page 27 à l’étranger (à l’extérieur du Canada et des garantie n’est pas transférable . États-Unis) pour planifier l’envoi prépayé de l’appareil défectueux . Consultez le site Web www .paradigm .com pour • La garantie s’applique au produit pour une utilisation plus d’information .
  • Page 28 NOTES 13 | EN...
