Eco-Smart ECO MINI 1 Installation And Operating Instruction

Electric mini tank water heater
Hide thumbs

Advertisement

Electric Mini Tank Water Heaters
ECO MINI 1– ECO MINI 2.5 – ECO MINI 4 –
ECO MINI 6

Advertisement

loading

  Related Manuals for Eco-Smart ECO MINI 1

  Summary of Contents for Eco-Smart ECO MINI 1

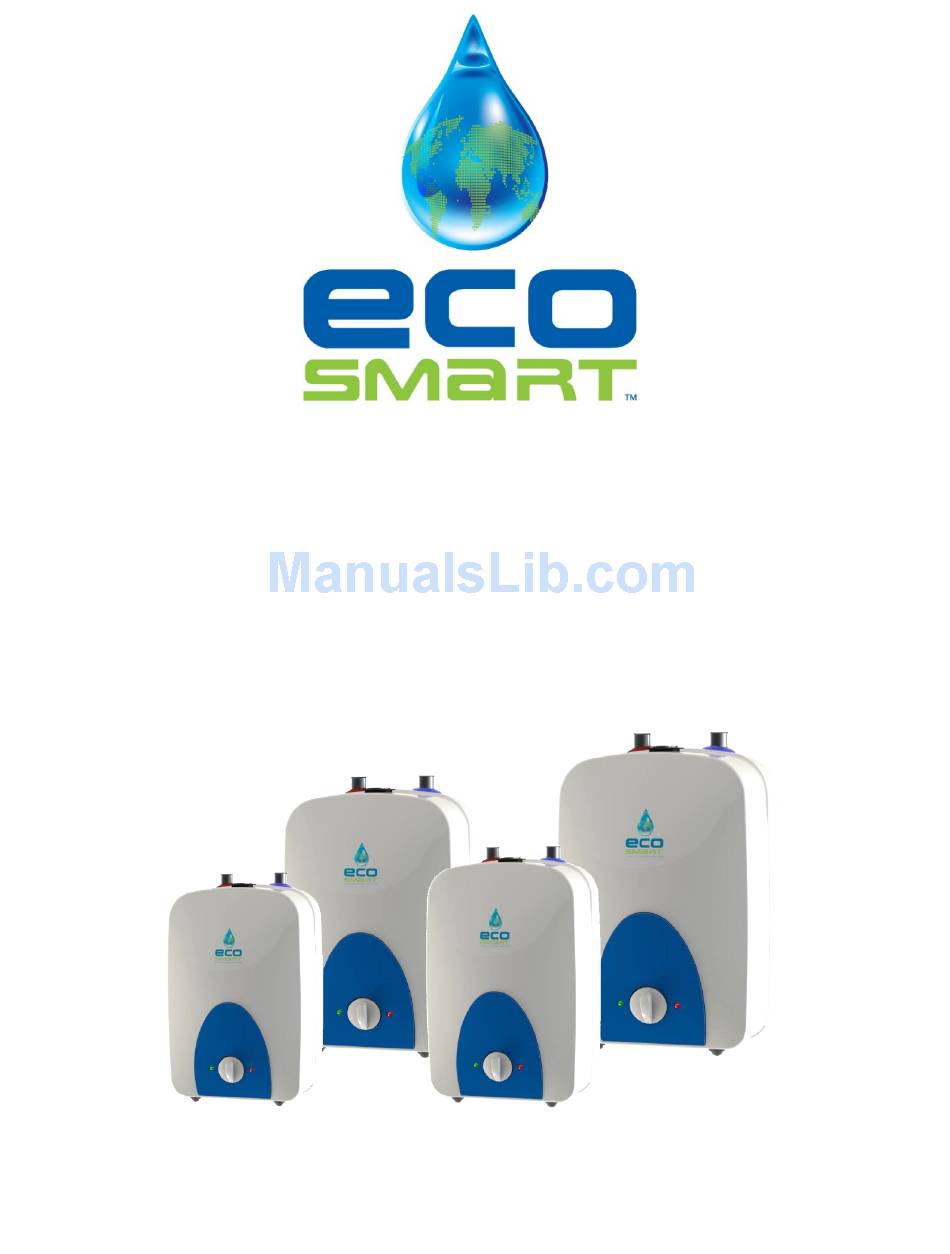

  • Page 1 Electric Mini Tank Water Heaters ECO MINI 1– ECO MINI 2.5 – ECO MINI 4 – ECO MINI 6...
  • Page 2: Table Of Contents

    Installation and Operating Instruction Manual Table of Contents Important Safety Instructions Technical Data General Information Technical Description Installation Instructions Plumbing Connections Temperature & Pressure Relief Valve Filling the Water Heater Electrical Connections Instructions For Use Maintenance Instructions Trouble Shooting Schematic Disassembly & Parts List Warranty Page 1 of...
  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS WARNING: When using electrical appliances, safety precautions to reduce the risk of fire, electric shock or injury to persons should be followed, including: 1. READ ALL INSTRUCTIONS BEFORE USING THIS WATER HEATER. 2. This water heater must be grounded. Connect only to properly grounded power supply.
  • Page 4: Technical Data

    NEVER TURN THE WATER HEATER POWER ON UNTIL THE TANK IS COMPLETELY FULL AND WATER IS FLOWING OUT OF THE HOT WATER FAUCET. Technical Data MODEL ECO MINI 1 ECO MINI 2.5 ECO MINI 4 ECO MINI 6 Capacity 1.5 gallons 2.5 gallons...
  • Page 5 Dimensions Model ECO MINI ECO MINI ECO MINI ECO MINI A (inch) 14.19 15.98 17.41 19.81 B (inch) 9.71 10.89 12.27 13.85 C (inch) 9.95 11.23 12.88 14.36 Page 4 of...
  • Page 6: General Information

    Wiring Diagram ECO MINI 1, ECO MINI 2.5, ECO MINI 4 Wiring Diagram ECO MINI 6 GENERAL INFORMATION The Ecosmart Mini Tank water heaters can be used in most under the counter, point of use applications. ECO MINI models are designed to supply hot water for all hand wash and kitchen sinks.
  • Page 7 ECO MINI models are designed to operate at 150 psi maximum water pressure. CAUTION!: The manufacturer cannot be responsible for the damage caused by improper installation or by failure to follow instructions in this manual. Comply with the Installation Instructions before connecting to electrical supply.
  • Page 8: Technical Description

    (ECO MINI 1= 25 lbs. - ECO MINI 2.5 = 37 lbs. - ECO MINI 4 = 52 lbs. - ECO MINI 6 = 80 lbs.). Hang the water heater on the bracket and pull downwards on the water heater to insure that both “fingers”...
  • Page 9: Plumbing Connections

    PLUMBING CONNECTIONS Connect the cold water inlet pipe to the inlet nipple (marked with a blue ring) and the hot water outlet pipe to the outlet nipple (marked with a red ring). IMPORTANT: If Water pipes are copper or bronze, use dielectric connections to prevent corrosion.
  • Page 10 relief valves and automatic shut off devices for hot water supply systems ANSI Z21.22. The T/P valve is marked with a maximum pressure, which does not exceed the maximum working pressure of the water heater (150 PSI). Page 9 of...
  • Page 11 Install the T/P valve into the threaded opening at the top of the water heater and orient the discharge tubing so that any discharge from the valve will exit within 6 inches above, or at any distance below the structural floor, and cannot contact any live electrical part.
  • Page 12: Filling The Water Heater

    MINI 1. The purpose of the aerator is to restrict the amount of water flow exiting the ECO MINI 1 which allows the water heater to produce hot water for a longer duration. If the aerator is not used the 1.5 gallon capacity of the ECO MINI 1 will be depleted quickly.
  • Page 13: Electrical Connections

    ELECTRICAL CONNECTIONS To be certain that all of the air is out of the water heater, open the HOT water faucet on your fixtures until constant water flows from them. If air remains in the tank, the element will be damaged when connected to power. Connect the water heater to a GROUNDED POWER SUPPLY.
  • Page 14: Instructions For Use

    INSTRUCTIONS FOR USE CONGRATULATIONS! You are now ready to use your water heater. Run the hot water at a nearby sink and evaluate the hot water temperature. Make any temperature adjustment using the section below: SETTING THE THERMOSTAT: The water heater is equipped with an adjustable thermostat that once set will automatically control water temperature.
  • Page 15: Maintenance Instructions

    MAINTENANCE INSTRUCTIONS Do not attempt to repair this water heater yourself. Call a service person (plumber or electrician) for service assistance. Always disconnect power when the water is turned off or when servicing or draining the water heater. Before calling for service, first confirm that the water heater is properly filled and that 110VAC power has not been interrupted.
  • Page 16 Page 15 of...
  • Page 17 DESCALING THE HEATING ELEMENT: Scale deposits can affect the heating capability of the element. Heavy scale can even cause the element to burn out. The element can be descaled chemically or manually. 1. Remove the heating element (see above). 2. To descale chemically, soak the heating element in white vinegar or other descaling solution and then rinse well with fresh water.
  • Page 18 RESETTING THE HIGH LIMIT SWITCH: For various reasons the high limit safety shut off switch will occasionally shut the water heater down. This shut down will occur when water temperatures exceed 190F. Power is automatically turned off to the heating element. The shut off device may activate as a result of a power outage or an electrical storm.
  • Page 19: Trouble Shooting

    TROUBLE SHOOTING PROBLEM: Water does not get hot 1. Make sure the power supply is on and working. 2. If light does not come on, check that the reset button is pushed in; follow steps from previous section. 3. If the indicator light is illuminated, but water temperature does not get hot at the sink, test for a plumbing crossover as follows;...
  • Page 20 Schematic Disassembly ECO MINI 1– ECO MINI 2.5 – ECO MINI 4 – ECO MINI 6 Parts List ECO MINI 1– ECO MINI 2.5 – ECO MINI 4 – ECO MINI 6 Page 19 of...
  • Page 21: Warranty

    Limited Warranty Information – Ecosmart Electric Mini Tank Water Heaters Subject to the terms and conditions set forth in this limited warranty, each Ecosmart Mini Tank Water Heater is warranted to the original owner (“Owner”) against (i) mechanical or electrical failure of any component solely due to defects in materials or Manufacturer’s workmanship for a period of two years from the date of original purchase and (ii) leaks solely due to defects in materials or Manufacturer’s workmanship for the later of (x) five years from the date of original purchase or (y)
  • Page 22 Exclusions of Coverage from this Limited Warranty 1. Manufacturer is not liable for any water damage or other damages arising, directly or indirectly, from any defect in the Ecosmart Mini Tank Water Heater component part(s) or from its use. 2. Manufacturer is not liable under this limited warranty or otherwise if: a) The water heater or any of its component parts have been subject to misuse, alteration, neglect or accident;...
  • Page 23 transportation. If expedited shipment is required, it will be provided at Owner’s additional cost. JULY 2014 Manual de instrucciones de instalación y funcionamiento Índice Instrucciones importantes sobre seguridad Datos técnicos Información general Descripción técnica Instrucciones de instalación Conexiones de fontanería Válvula de alivio de temperatura y presión Llenado del calentador de agua Conexiones eléctricas...
  • Page 24: Instrucciones Importantes Sobre

    INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD PRECAUCIÓN: Cuando se utilicen aparatos eléctricos, deben seguirse precauciones de seguridad para disminuir el riesgo de incendio, descarga eléctrica o daños a las personas, incluyendo: 1. LEA LAS INSTRUCCIONES AL COMPLETO ANTES DE UTILIZAR ESTE CALENTADOR DE AGUA. 2.
  • Page 25: Datos Técnicos

    NUNCA PONGA EN MARCHA EL CALENTADOR DE AGUA HASTA QUE EL DEPÓSITO ESTÉ COMPLETAMENTE LLENO Y EL AGUA FLUYA DEL GRIFO DEL AGUA CALIENTE. Datos técnicos Modelo ECO MINI 1 ECO MINI 2.5 ECO MINI 4 ECO MINI 6 Capacidad...
  • Page 26 Wiring Diagram ECO MINI 1, ECO MINI 2.5, ECO MINI 4 Modelo ECO MINI ECO MINI ECO MINI MINI1 A (mm) 360.4 405.9 442.2 503.2 B (mm) 246.6 276.6 311.7 351.8 C (mm) 252.7 285.2 327.2 364.7 Page 25 of...
  • Page 27: Información General

    Wiring Diagram ECO MINI 6 INFORMACIÓN GENERAL Los calentadores de agua Ecosmart Mini Tank pueden utilizarse en la mayoría de aplicaciones, con inmediatez y en el mismo lugar de uso. Los modelos ECO MINI están diseñados para proporcionar agua caliente en todos los lavamanos y fregaderos.
  • Page 28 extremadamente inflamable. Para reducir el riesgo de daños en estas condiciones, se recomienda abrir durante varios minutos el grifo del agua caliente de los fregaderos más próximo y más alejado a los que este calentador suministre agua caliente antes de utilizar cualquier aparato eléctrico conectado al sistema, p.e.
  • Page 29: Descripción Técnica

    (ECO MINI 1= 25 lbs. (11,3 kilos) - ECO MINI 2.5 = 37 lbs. (17,0 kilos) - ECO MINI 4 = 52 lbs. (23,7 kilos) - ECO MINI 6 = 80 lbs.
  • Page 30: Conexiones De Fontanería

    CONEXIONES DE FONTANERÍA Conecte la tubería de entrada de agua fría a la boquilla de entrada (marcada con un círculo azul) y la tubería de salida de agua caliente a la boquilla de salida (marcada con un círculo rojo). IMPORTANTE: Si las tuberías del agua son de cobre o bronce, utilice conectores dieléctricos para evitar la corrosión.
  • Page 31 La válvula de T/P cuenta con la certificación de un laboratorio de pruebas de reconocimiento nacional que realiza inspecciones periódicas del equipo listado y cumple con los requisitos para válvulas de alivio y dispositivos de cierre automático de sistemas de suministro de agua caliente ANSI Z21.22. La válvula T/P está...
  • Page 32: Llenado Del Calentador De Agua

    (sólo para el modelo ECO MINI1) Se recomienda encarecidamente que se utilice un aireador junto con el modelo ECO MINI 1. El propósito de este aireador es restringir la cantidad de agua que sale del ECO MINI 1, lo que permite que el calentador produzca agua caliente durante más tiempo.
  • Page 33 Page 32 of...
  • Page 34: Conexiones Eléctricas

    CONEXIONES ELÉCTRICAS Para tener la certeza de que no queda aire dentro del sistema de aguas, abra el grifo del agua CALIENTE de sus instalaciones hasta que mane un flujo constante de agua. Si queda aire en el depósito, el componente resultará...
  • Page 35: Instrucciones De Uso

    INSTRUCCIONES DE USO ¡FELICIDADES! Ya está usted listo para utilizar su calentador de agua. Haga correr el agua caliente en un fregadero cercano y evalúe la temperatura del agua caliente. Haga cualquier ajuste de la temperatura empleando la sección descrita abajo: AJUSTE DEL TERMOSTATO: El calentador de agua está...
  • Page 36: Instrucciones De Mantenimiento

    INSTRUCCIONES DE MANTENIMIENTO No intente reparar usted mismo este calentador de agua. Llame a un técnico reparador (fontanero o electricista) para su asistencia técnica. Desconecte siempre la conexión eléctrica cuando desconecte el calentador o cuando se esté drenando o reparando el calentador. Antes de solicitar asistencia técnica, confirme primero que el calentador de agua está...
  • Page 37 DESCALCIFICACIÓN DEL COMPONENTE CALEFACTOR: Los depósitos de cal pueden afectar a la capacidad de calefacción del componente. Un gran depósito de cal podría incluso provocar que el componente se queme. El componente se puede descalcificar química o manualmente. Retire el componente calefactor (ver arriba). Para una descalcificación química, empape el componente calefactor en vinagre blanco u otra solución descalcificadora y a continuación enjuague con agua limpia.
  • Page 38 REINICIO DEL INTERRUPTOR LIMITADOR DE TEMPERATURA: Por varias razones, el interruptor de seguridad de límite de temperatura desconectará en ocasiones el calentador. Esta desconexión sucederá cuando las temperaturas del agua superen los 190F (88C). La alimentación que recibe el componente calefactor se desconectará automáticamente. Este dispositivo de desconexión podría activarse a causa de un corte de energía o una tormenta eléctrica.
  • Page 39: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS PROBLEMA: El agua no se calienta Asegúrese de que está recibiendo energía eléctrica. Si la luz no se enciende, compruebe que el botón de reinicio esté pulsado; siga los pasos de la sección anterior. Si la luz indicadora está iluminada pero la temperatura del agua en el fregadero no aumenta, compruebe si hay un cruce de tuberías tal como se describe;...
  • Page 40 Esquema de desmontaje ECO MINI 1– ECO MINI 2.5 – ECO MINI 4 – ECO MINI 6 Lista de piezas ECO MINI 1- ECO MINI 2.5 - ECO MINI 4 - ECO MINI 6 Page 39 of...
  • Page 41 Información de garantía limitada – Calentadores de agua Ecosmart Electric Mini Tank Sujeto a los términos y condiciones expuestas en esta garantía limitada, cada calentador de agua Ecosmart Mini Tank está garantizado a su propietario original (“Propietario”) ante (i) fallo mecánico o eléctrico de cualquier componente debido únicamente a defectos en los materiales o mano de obra del Fabricante por un período de dos años a partir de la fecha de compra original y (ii) filtraciones debidas únicamente a defectos en los materiales o mano de obra del Fabricante por un período de (x) cinco años a partir de la fecha de compra...
  • Page 42 Exclusiones de cobertura de esta garantía limitada El Fabricante no será responsable de ningún daño por agua o cualquier otro daño resultante, de forma directa o indirecta, de defecto alguno en la(s) pieza(s) componente(s) del calentador de agua Ecosmart Mini Tank o de su uso.
  • Page 43 Manuel d’installation et d’utilisation Table des matières Consignes de sécurité importantes Données techniques Informations générales Description technique Instructions d’installation Raccordements hydrauliques Soupape de surpression et de sécurité thermique Remplissage du chauffe-eau Branchements électriques Instructions d’utilisation Instructions d’entretien Dépannage Vue éclatée et liste des composants Garantie Page 42 of...
  • Page 44: Consignes De Sécurité Importantes

    CONSIGNES DE SÉCURITÉ IMPORTANTES AVERTISSEMENT : lors de l’utilisation d’appareils électriques, il est nécessaire de suivre des mesures de sécurité pour réduire le risque d’incendie, d’électrocution ou de blessure, notamment : 1. LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE CHAUFFE- EAU.
  • Page 45: Données Techniques

    Données techniques MODÈLE ECO MINI 1 ECO MINI 2.5 ECO MINI 4 ECO MINI 6 Capacité 10 L 15 L 23 L Tension 1440 1440 1440 1440 Alimentation à 120 volts c.a. 110-120 110-120 110-120 110-120 Pression d’eau maximum 150 psi 150 psi 150 psi 150 psi...
  • Page 46 Wiring Diagram ECO MINI 1, ECO MINI 2.5, ECO MINI 4 Wiring Diagram ECO MINI 6 Page 45 of...
  • Page 47: Informations Générales

    INFORMATIONS GÉNÉRALES Les mini chauffe-eau Ecosmart peuvent être utilisés dans la plupart des applications encastrées au point d’utilisation. Les modèles ECO MINI sont conçus pour approvisionner en eau chaude tous les éviers de cuisine et les lave-mains. Les modèles ECO MINI peuvent remplacer les chauffe-eau centraux traditionnels, conservant ainsi l’eau et réduisant le gaspillage d’énergie.
  • Page 48: Description Technique

    (ECO MINI 1= 25 livres / 11,3 kg - ECO MINI 2.5 = 37 livres / 17,0 kg - ECO MINI 4 = 52 livres / 23,7 kg - ECO MINI 6 = 80 livres / 36,2 kg). Suspendez le chauffe-eau au support et tirez le chauffe-eau vers le bas afin que les deux «...
  • Page 49: Raccordements Hydrauliques

    RACCORDEMENTS HYDRAULIQUES Branchez le tuyau d’entrée d’eau froide au raccord d’entrée (portant une bague bleue) et le tuyau de sortie d’eau chaude au raccord de sortie (portant une bague rouge). IMPORTANT : si les tuyaux d’eau sont en cuivre ou en bronze, utilisez des raccords diélectriques pour éviter la corrosion.
  • Page 50 La soupape S/S est certifiée par un laboratoire d’essai reconnu à l’échelle nationale, qui procède à des contrôles périodiques de l’équipement listé et répond aux exigences des soupapes de surpression et des dispositifs d’arrêt automatiques pour les systèmes d’alimentation en eau chaude ANSI Z21.22. Une pression maximale est estampillée sur la soupape S/S.
  • Page 51: Remplissage Du Chauffe-Eau

    (modèle ECO MINI 1uniquement) Il est fortement conseillé d’utiliser l’aérateur avec le modèle ECO MINI 1. Cet aérateur a pour objectif de limiter la quantité d’eau qui sort de l’ ECO MINI 1, ce qui permet au chauffe-eau de produire de l’eau chaude pendant une période plus longue.
  • Page 52 Page 51 of...
  • Page 53: Branchements Électriques

    BRANCHEMENTS ÉLECTRIQUES Pour vous assurer que la totalité de l’air a été expulsé du chauffe-eau, ouvrez le robinet d’eau CHAUDE de vos éviers jusqu’à ce que l’eau s’écoule à un débit constant. Si un volume d’air est toujours présent dans le réservoir, l’élément chauffant sera endommagé...
  • Page 54: Instructions D'utilisation

    INSTRUCTIONS D’UTILISATION FÉLICITATIONS ! Vous êtes maintenant prêt à utiliser votre chauffe- eau. Faites couler l’eau chaude au niveau de l’évier le plus proche et évaluez la température de l’eau chaude. Réglez la température en vous aidant de la section ci-dessous : RÉGLAGE DU THERMOSTAT : Le chauffe-eau est équipé...
  • Page 55: Instructions D'entretien

    INSTRUCTIONS D’ENTRETIEN Ne tentez pas de réparer vous-même ce chauffe-eau. Appelez un technicien (plombier ou électricien) pour obtenir de l’aide. Débranchez toujours la connexion électrique quand l’eau est coupée ou lors d’une réparation ou d’une vidange du chauffe-eau. Avant d’appeler pour une réparation, confirmez en premier lieu que le chauffe-eau est correctement rempli et que l’alimentation de 110 V c.a.
  • Page 56 DÉTARTRAGE DE L’ÉLÉMENT CHAUFFANT : Les dépôts de tartre peuvent affecter la capacité chauffante de l’élément. Une quantité de tartre importante peut même ruiner l’élément. L’élément chauffant peut être détartré de manière chimique ou manuelle. Retirez l’élément chauffant (voir ci-dessus). Pour un détartrage chimique, plongez l’élément chauffant dans du vinaigre blanc ou autre solution de détartrage, puis rincez bien à...
  • Page 57 RÉARMEMENT DU LIMITEUR DE TEMPÉRATURE : Pour diverses raisons, le commutateur de sûreté qui limite la température coupera à l’occasion le chauffe-eau. Cet arrêt surviendra quand la température de l’eau dépassera 190°F (87,8°C). L’alimentation électrique vers l’élément chauffant est automatiquement coupée. Ce dispositif d’arrêt peut s’activer suite à...
  • Page 58: Dépannage

    DÉPANNAGE PROBLÈME : L’eau ne chauffe pas Assurez-vous que l’alimentation est activée et opérationnelle. Si le témoin ne s’allume pas, vérifiez que le bouton de réarmement est enfoncé ; suivez les étapes de la section précédente. Si le témoin s’allume, mais que la température de l’eau n’augmente pas au niveau de l’évier, vérifiez si les tuyaux ne sont pas inversés en procédant comme suit : fermez l’alimentation en eau froide vers le chauffe-eau et ouvrez le robinet d’eau chaude.
  • Page 59 Vue éclatée ECO MINI 1- ECO MINI 2.5 - ECO MINI 4 - ECO MINI 6 Liste des composants ECO MINI 1- ECO MINI 2.5 - ECO MINI 4 - ECO MINI 6 Page 58 of...
  • Page 60 Informations sur la garantie limitée – Mini chauffe-eau électrique Ecosmart Sous réserve des conditions établies dans la présente garantie limitée, chaque mini chauffe- eau électrique Ecosmart est garanti au propriétaire d’origine (le « Propriétaire ») contre (i) toute panne mécanique ou électrique d’un composant qui est due uniquement à un défaut de pièces ou de main d’œuvre du Fabricant pendant une période de deux (2) ans à...
  • Page 61 Exclusions de cette garantie limitée Le fabricant n’est pas responsable de tout dégât des eaux ou autres dommages découlant, directement ou indirectement, d’un défaut d’un ou plusieurs composants du mini chauffe-eau Ecosmart ou de son utilisation. Le fabricant n’est pas responsable au titre de cette garantie limitée ou autrement si : Le chauffe-eau ou l’un de ses composants a fait l’objet d’une mauvaise utilisation, d’une altération, d’une négligence ou d’un accident ;...
  • Page 62 Ecosmart Green Energy Products Inc. 3315 NW 167th Street Miami Gardens, FL 33056 Toll Free : 877 474 6473 Fax 305 623 7923 Web : Ecosmartus.com Email : Support@ecosmartus.com Page 61 of...

This manual is also suitable for:

Eco mini 2.5Eco mini 6Eco mini 4
