Come cambiare l'obiettivo
A A A VVISO VVISO VVISO
Maneggiare l'obiettivo con cura e non toccare la pellicola ottica.
• L'obiettivo preinstallato fornisce un angolo di illuminazione di 35°.
- Per modificarlo in un angolo di 10° rimuovere l'obiettivo.
- Per modificarlo in un angolo di 60° sostituirlo con l'obiettivo fornito.
- Per modificarlo in un angolo di 80° sostituirlo con l'obiettivo fornito.
Sono disponibili obiettivi per un angolo di 120° ma non è incluso con il dispositivo.
Tutti gli obiettivi dispongono di marcature che riportano l'angolo di illuminazione.
Importante
Per conservare la classe IP66 dell'illuminatore, verificare che questo sia correttamente
riassemblato.
1. Scollegare l'alimentazione.
2. Rimuovere le viti che fissano la piastra di base utilizzando una chiave Allen (esagonale)
da 2,5 mm.
3. Cambiare l'obiettivo con una lente divergente con l'angolo di illuminazione desiderato.
4. Posizionare la piastra di base nella posizione originale e serrare le viti con una chiave
Allen esagonale da 2,5 mm.
5. Puntare l'illuminatore verso il campo visivo delle telecamere.

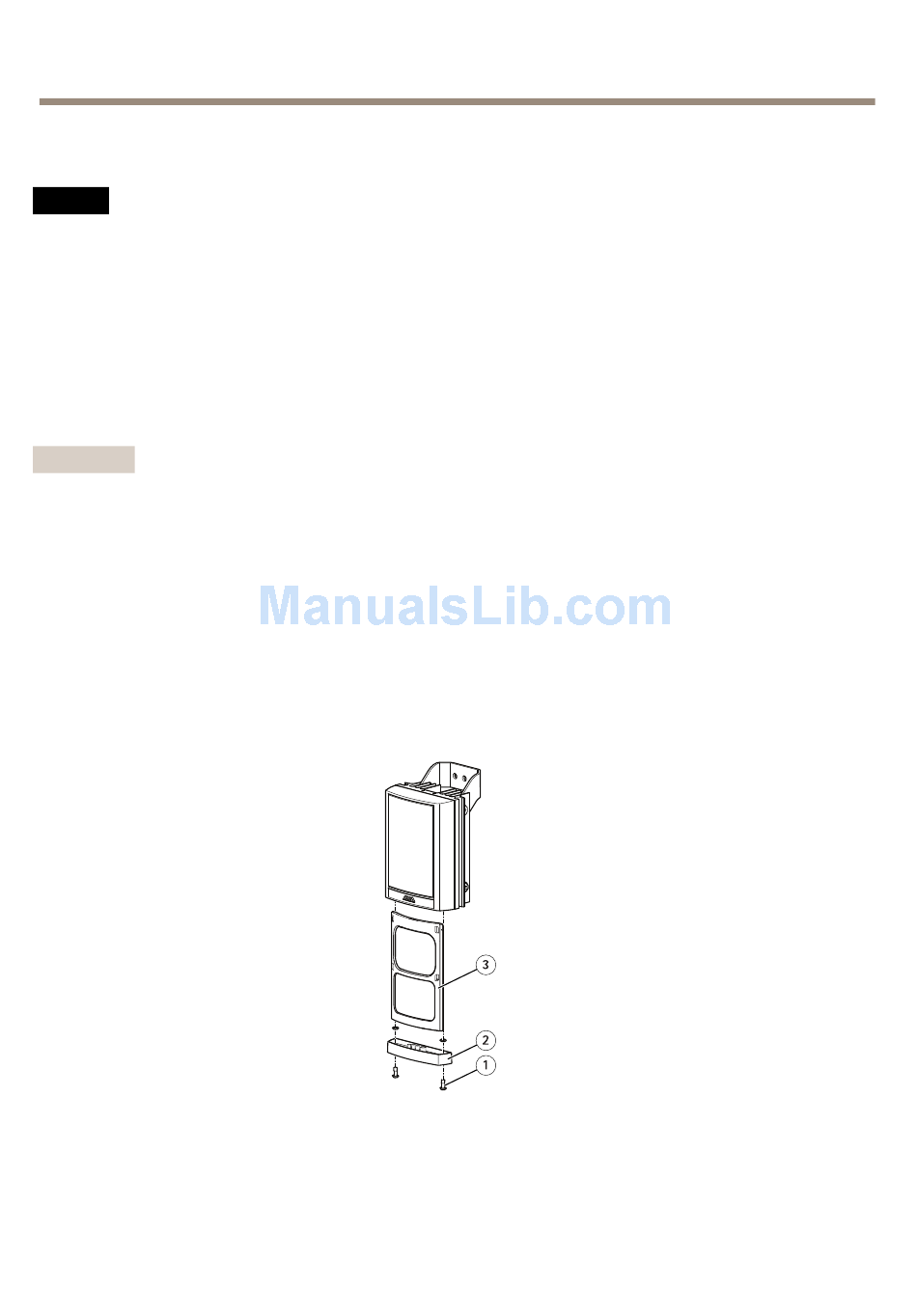

1 Viti
2
Piastra di base
3
Lenti divergenti
