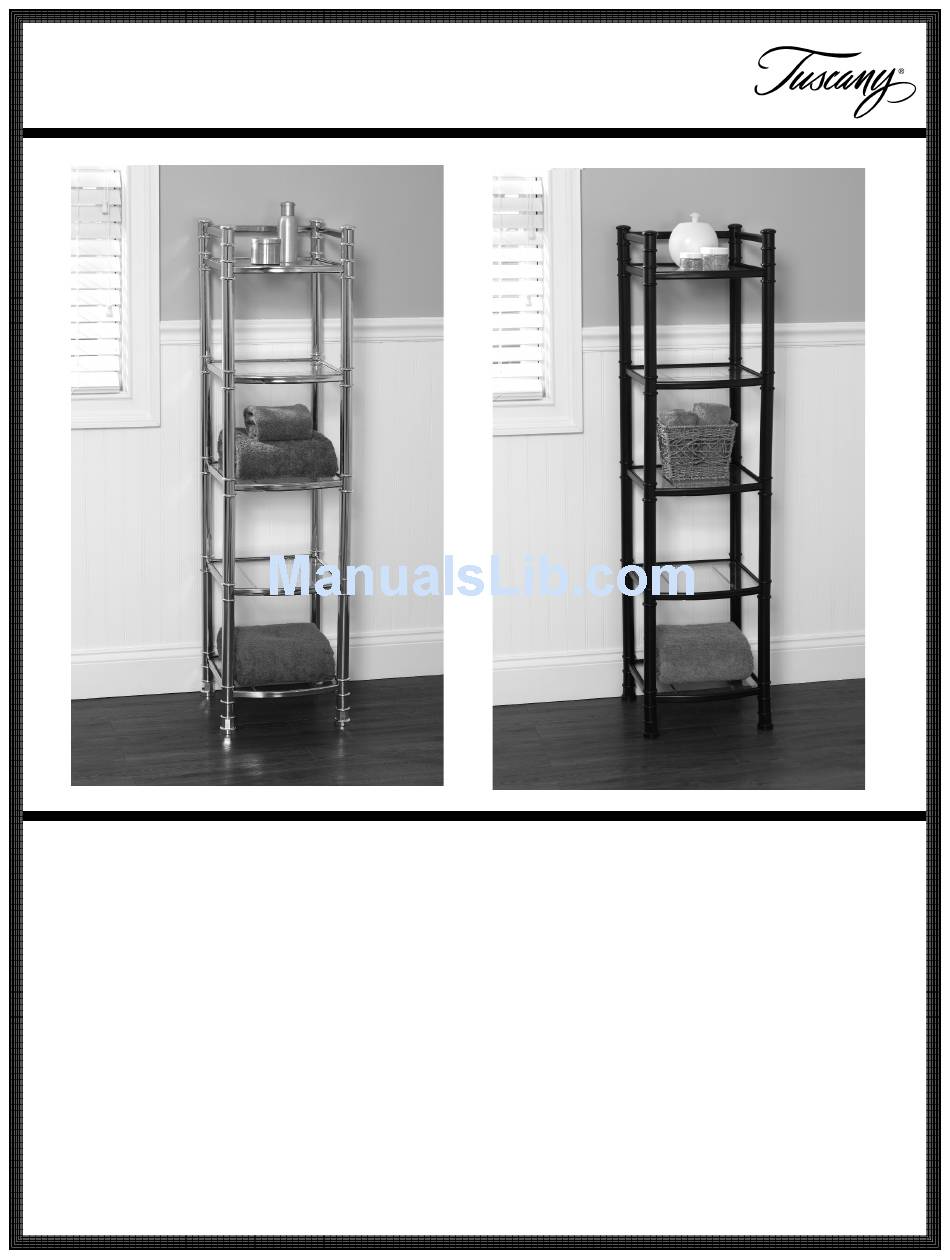

Tuscany 9058SSME Assembly Instructions Manual

Chrome / oil rubbed bronze

Advertisement

Quick Links

Assembly Instructions - Model 9058SSME (Chrome) / 9058HBME (Oil rubbed bronze)
Instrucciones de Ensamblado - Modelo 9058SSME (Cromo) / 9058HBME (Bronce abrillantado con aceite)
Instructions d'assemblage - Modèle 9058SSME (Chrome) / 9058HBME (Bronze frotté à l'huile)

Before You Begin:

Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin. When laying
out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de comenzar.
Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora del
este, de lunes a viernes o contáctenos.
Avant de commencer :
Merci d'avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de commencer.
Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d'éviter les éraflures.
S'il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l'Est des États-Unis), du lundi au vendredi.
Pg 1 of 10
MCS 3/20/2012
IS9090-I
