Avet Reels Fishing Reel LX 4.6 Parts List

Avet Reels Fishing Reel LX 4.6 Parts List

Avet reels fishing reel parts list

Advertisement

Quick Links

Models LX 4.6 Parts List
66
1
65
68
69
71
73
72
67
70
74
24
25
1 - Main Housing
LX4.6-001
15 - Spool Spring Washer (2 req.)
2 - Gear cover
LX4.6-002
16 - Spool Spring
3 - Cover Screw (2 req.)
LX4.6-003
17 - Brake Bearing
4 - Spool Shaft
LX4.6-004
18 - Brake Disk
4A-Shaft Shoulder
LX4.6-004A
20 - Antireverse Gear
4B-Shaft Pin
LX4.6-004B
21 - Disk Ring
5 - Belleville Washers (4 req.)
LX4.6-005
22 - Pinion Gear
6 - Pusher Bushing
LX4.6-006
23 - Pinion Bearing
7 - Spool Bearing
LX4.6-007
24 - Drive Shaft
8 - Spool Tube
LX4.6-008
25 - Connection Arm
9 - Clicker Gear Retainer Ring
LX4.6-009
26 - Friction Ring
10- Clicker Gear
LX4.6-010
27 - Friction Washer
11- Spool
LX4.6-011
28 - Drive Gear
12- Brake Pad
LX4.6-012
29 - Drive Shaft Bearing (2 req.)
14- Spool Bearing
LX4.6-014
30 - End Housing
(rev. 5-08)

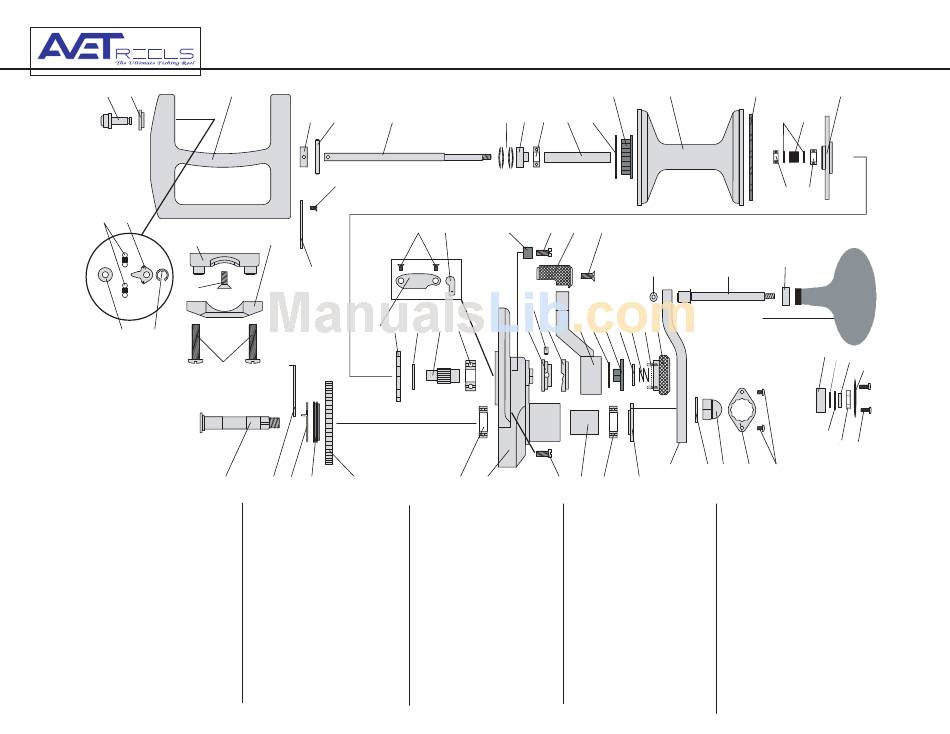

4A
4B
4
3
32
31
2
33
20
22 23
21
26
27
28
29
31 - Dog
LX4.6-015
32 - Dog Cover Screw (2 req.)
LX4.6-016
33 - Dog Cover
LX4.6-017
34 - Stop Pin (2 req.)
LX4.6-018
35 - Pin Screw (2 req.)
LX4.6-020
36 - Handle Knob
LX4.6-021
37 - Knob Screw
LX4.6-022
38 - End Housing Screw (3 req.)
LX4.6-023
39 - Drive Shaft Tube
LX4.6-024
40 - Drive Shaft Washer
LX4.6-025
41 - Male Cam
LX4.6-026
42 - Male Cam Pin (2 req.)
LX4.6-027
43 - Female Cam
LX4.6-028
44 - Lever Arm
LX4.6-029
45 - Teflon Washer (2 req.)
LX4.6-030
10
5
6
7
8
9
34
35
36
37
55A
42
41
43
44
45
46
47
48
49
49A
30
38
39
29
40
LX4.6-031
46- Drive Washer
LX4.6-032
47- Preset Washer
LX4.6-033
48- Preset Sprin
LX4.6-034
49A- Preset Knob Detent
LX4.6-035
49- Preset Knob
LX4.6-036
50- Crank Arm
LX4.6-037
51- Crank Arm Washer
LX4.6-038
52- Acorn Nut
LX4.6-039
53- Locking Plate
LX4.6-040
54- Locking Plate Screws (2 req.)
LX4.6-041
55A- Handle Shaft Washer
LX4.6-042
55- Handle Knob Shaft
LX4.6-043
56- Handle Shaft Bearing
LX4.6-044
57- Handle Knob
LX4.6-045
58- Knob Bearing
18
11
12
15
16
14
17
56
55
57
58 59
60
62
50
54
53
51 52
LX4.6-046
59- Knob Washer (optional)
LX4.6-059
60- Spring Washer
LX4.6-060
LX4.6-047
61- Lock Washer
LX4.6-061
LX4.6-048
62- Nut
LX4.6-062
LX4.6-049A
63- Knob Cap
LX4.6-063
LX4.6-049
LX4.6-050
64- Knob Cap Screws (2 req.)
LX4.6-064
LX4.6-051
65- Clicker Pin
LX4.6- 0 65
66- Pin Support
LX4.6-066
LX4.6-052
67- Pin Washer
LX4.6-067
LX4.6-053
68- Clicker Spring (2 req.)
LX4.6
-068
LX4.6-054
LX4.6-055A
69- Clicker Arm
LX4.6-069
LX4.6-055
70- Pin E Clip
LX4.6- 0 70
71- Reel Foot
LX4.6-071
LX4.6 . -056
72- Reel Foot Screw
LX4.6-072
LX4.6-057
73- Clamp
LX4.6-073
LX4.6-058
74- Clamp Screws (2 req.)
LX4.6-074
61
63
64
