User Manual
Overview [en]
This Quick Installation Guide provides
a description of the installation of the
TPG-125. It contains the following
information:
General Information
Safety Regulations
Hardware Installation
Software Installation
Getting Started
Configuring the ThinPrint®
Gateway
Please note the table of contents on
page 3. Should you have any further
questions, please contact our support
hotline.
Monday - Thursday
Friday
+49 (0)521 94226-44
@
support@seh.de
Quick Installation Guide
ThinPrint® Gateway
TPG-125
Quick Installation Guide
Überblick [de]
Dieser
beinhaltet eine Beschreibung der
Installation des TPG-125. Sie erhalten
die folgenden Informationen:
Allgemeine Information
Sicherheitsvorschriften
Hardware-Installation
Software-Installation
Erste Schritte
ThinPrint® Gateway
konfigurieren
Beachten Sie das Inhaltsverzeichnis
auf Seite 15. Falls Sie noch Fragen
haben,
Support-Hotline.
8:00 a.m. to 4:45 p.m. and
8:00 a.m. to 3:15 p.m. (CET)
Quick
Installation
kontaktieren
Guide
Sie
unsere
1
Advertisement
Chapters
Table of Contents
Related Manuals for SEH TPG-125
Summary of Contents for SEH TPG-125
-

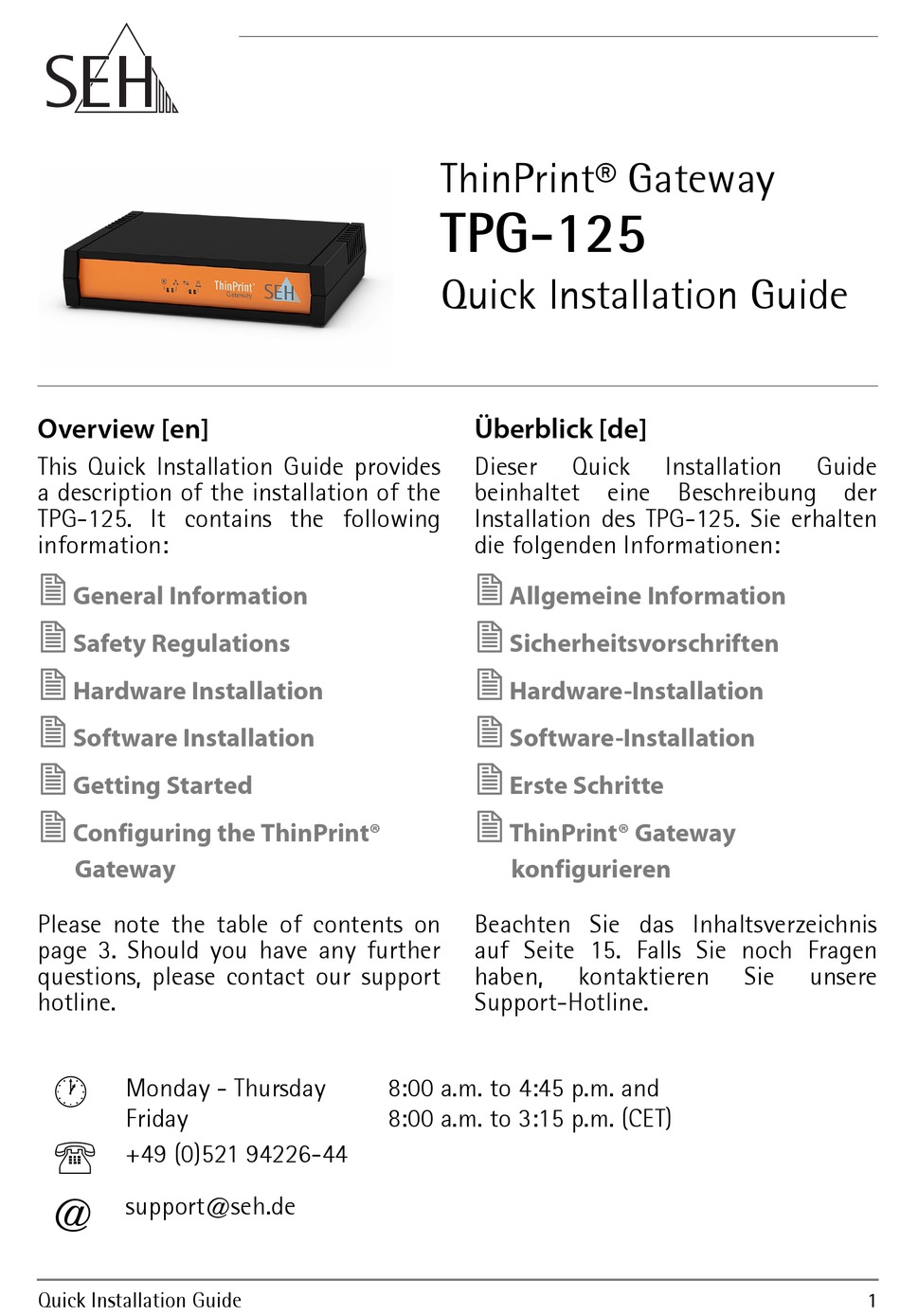

Page 1: Quick Installation Guide
This Quick Installation Guide provides Dieser Quick Installation Guide a description of the installation of the beinhaltet eine Beschreibung der TPG-125. It contains the following Installation des TPG-125. Sie erhalten information: die folgenden Informationen: General Information Allgemeine Information ... - Page 2 Date of Manufacture The serial number includes the date of manufacture. The serial number can be found on the type plate. Quick Installation Guide...
-
Page 3: Table Of Contents
2 Hardware Installation......9 2 Finding the TPG-125 in the Network ....10 Installing and Starting the InterCon-NetTool . -
Page 4: General Information
The ThinPrint® Gateway 'TPG-125' decompresses ThinPrint print jobs and sends them in a decrypted way to the relevant network printers. To this purpose, the TPG-125 contains a fully embedded ThinPrint Client. The TPG-125 allows you to embed up to twelve network printers into the network. -
Page 5: Technical Data
Technical Data 1) Network status LED (green) 2) Activity LED (green) 3) Server communication LED (green/orange/red) 4) Print status LED (green/orange/red) Front view 5) Network connector (RJ-45) for 1000BaseT, 100BaseTX and 10BaseT 6) USB port for the saving of parameters, buffering of print jobs, etc. -
Page 6: Led Display
LED Display The LEDs of the TPG-125 provide information about its status. Action Color Description Network status permanently green There is a connection to the network. permanently There is no connection to the network. Activity flashing at green Indicates the exchange of network data packets. - Page 7 Action Color Description Print status permanently green Printers have been configured. The status and the messages of all printers could be queried. permanently orange Printers have been configured. The status and the messages of some printers could be queried. flashing orange/ Printers have been configured.
-
Page 8: Safety Regulations
Safety Regulations TPGs are network devices for use in office environments. The TPG-125 is used in TCP/IP networks. Before starting the initial setup procedure and during the operation of the TPG, please note the following safety regulations. Their purpose is to protect yourself and others from personal injuries, and avoid damage to the equipment. -
Page 9: Hardware Installation
Hardware Installation The TPG-125 supports communication between up to twelve network printers and ThinPrint servers. Proceed as follows: 1. Connect the network cable (RJ-45) to the TPG-125. 2. Connect the power cord to the TPG-125. Quick Installation Guide [en]... -
Page 10: Finding The Tpg-125 In The Network
The 'InterCon-NetTool' has been developed by SEH Computertechnik GmbH for the administration of SEH devices. By means of this tool you can find the TPG- 125's IP address and, if necessary, assign a suitable IP address to the TPG-125, as described below. -
Page 11: Finding The Tpg-125 (Determining The Ip Address)
Proceed as follows: 1. Mark the TPG-125 in the device list. The TPG-125 is displayed in the device list under the filter 'ZeroConf' with an IP address from the address range (169.254.0.0/16) which is reserved for ZeroConf. 2. Select Installation – IP Wizard. -
Page 12: Configuring The Thinprint® Gateway
Configuring the ThinPrint® Gateway The TPG-125 has a user interface, the TPG Control Center, which can be opened in an Internet browser (Internet Explorer, Mozilla Firefox, Safari). The TPG-125 can be configured and monitored via the TPG Control Center. - Page 13 Quick Installation Guide [en]...
- Page 14 [en] Quick Installation Guide...
- Page 15 2 Hardware-Installation ......21 2 TPG-125 im Netzwerk finden ..... 22 InterCon-NetTool installieren und starten.
-
Page 16: Allgemeine Information
Netzwerkdrucker weiter. Dafür enthält das TPG-125 einen vollständig integrierten ThinPrint Client. Über das TPG-125 lassen sich bis zu zwölf Netzwerkdrucker in das Netz einbinden. Die Verwaltung des TPG-125 erfolgt über das 'TPG Control Center'. -
Page 17: Technische Daten
Technische Daten 1) Netzwerkstatus-LED (grün) 2) Activity-LED (grün) 3) Serverkommunikation-LED (grün/orange/rot) 4) Druckstatus-LED (grün/orange/rot) 5) Netzwerkanschluss (RJ-45) für Vorderansicht 1000BaseT, 100BaseTX und 10BaseT 6) USB-Port u.a. für die Parametersicherung und das Zwischenspeichern von Druckaufträgen 7) Status-/Reset-Taster 8) Anschluss für die Stromversorgung über das mitgelieferte Netzteil Rückansicht Eigenschaften... -
Page 18: Led-Anzeige
LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des TPG- 125 ermittelt werden. Aktion Farbe Beschreibung Netzwerkstatus Dauer-An grün Eine Verbindung zum Netzwerk ist vorhanden. Dauer-Aus Es besteht keine Verbindung zum Netzwerk. Activity unregel- grün Signalisiert den Austausch von Netzwerk- mäßiges Datenpaketen. - Page 19 Aktion Farbe Beschreibung Druckstatus Dauer-An grün Es sind Drucker konfiguriert. Der Status und die Meldungen aller Drucker konnten abgefragt werden. Dauer-An orange Es sind Drucker konfiguriert. Der Status und die Meldungen einiger Drucker konnten abgefragt werden. Blinken orange/ Es sind Drucker konfiguriert. Der Status und die grün Meldungen einiger Drucker konnten abgefragt werden.
-
Page 20: Sicherheitsvorschriften
Sicherheitsvorschriften TPG sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Das TPG-125 wird in TCP/IP-Netzwerken eingesetzt. Beachten Sie vor Inbetriebnahme und beim Betrieb des TPG die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden. -
Page 21: Hardware-Installation
Hardware-Installation Das TPG-125 ermöglicht bis zu zwölf Netzwerkdruckern die Kommunikation mit ThinPrint-Servern. Gehen Sie wie folgt vor: 1. Verbinden Sie das Netzwerkkabel (RJ-45) mit dem TPG-125. 2. Verbinden Sie das Netzkabel mit dem TPG-125. Quick Installation Guide [de]... -
Page 22: Tpg-125 Im Netzwerk Finden
Nachdem das TPG-125 an das Netzwerk angeschlossen ist, erhält das TPG-125 automatisch eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP. Ist das nicht der Fall, gibt sich das TPG-125 über ZeroConf selbst eine IP-Adresse aus dem für ZeroConf reservierten Adressbereich (169.254.0.0/16). -
Page 23: Tpg-125 Finden (Ip-Adresse Ermitteln)
Hardware-Adresse. Diese finden Sie im Typenschild auf der Unterseite des TPG-125; siehe: Hat das TPG-125 sich über ZeroConf selbst eine IP-Adresse aus dem für ZeroConf reservierten Adressbereich (169.254.0.0/16) gegeben, erscheint es in der Geräteliste unter dem Filter 'ZeroConf'. Weisen Sie dem TPG-125 eine IP-Adresse ... -
Page 24: Thinprint® Gateway Konfigurieren
Das TPG-125 verfügt über eine Benutzeroberfläche, das TPG Control Center, welches Sie in einem Internet-Browser (Internet Explorer, Mozilla Firefox, Safari) aufrufen. Über das TPG Control Center kann das TPG-125 konfiguriert und überwacht werden. Gehen Sie wie folgt vor: 1. Öffnen Sie Ihren Browser. - Page 25 Quick Installation Guide [de]...
- Page 26 The latest version of the EC declaration of conformity can be downloaded from the homepage of SEH Computertechnik GmbH: http://www.seh-technology.com/services/ce-notifications.html Quick Installation Guide...
- Page 27 Quick Installation Guide...
- Page 28 © 2016 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. This product uses ’Open Source Software’ . For further information, please contact http://www.seh.de. The product documentation gives you valuable information about your product.
