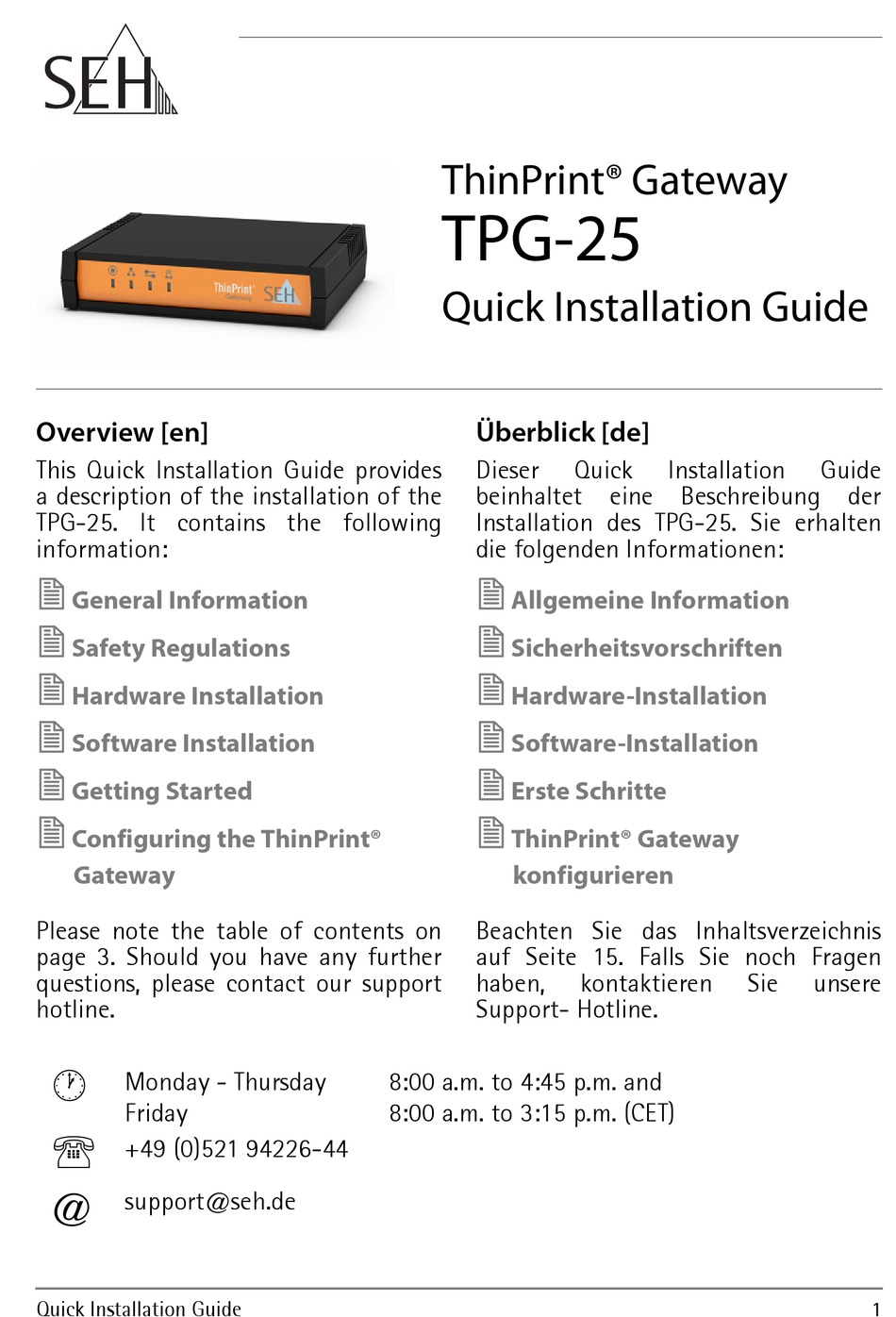

SEH TPG-25 Quick Installation Manual

Thinprint gateway
Hide thumbs Also See for TPG-25:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
Overview [en]
This Quick Installation Guide provides
a description of the installation of the
TPG-25. It contains the following
information:
General Information
Safety Regulations
Hardware Installation
Software Installation
Getting Started
Configuring the ThinPrint®
Gateway
Please note the table of contents on
page 3. Should you have any further
questions, please contact our support
hotline.
Monday - Thursday
Friday
+49 (0)521 94226-44
@
support@seh.de

Quick Installation Guide

ThinPrint® Gateway
TPG-25
Quick Installation Guide
Überblick [de]
Dieser
beinhaltet eine Beschreibung der
Installation des TPG-25. Sie erhalten
die folgenden Informationen:
Allgemeine Information
Sicherheitsvorschriften
Hardware-Installation
Software-Installation
Erste Schritte
ThinPrint® Gateway
konfigurieren
Beachten Sie das Inhaltsverzeichnis
auf Seite 15. Falls Sie noch Fragen
haben,
Support- Hotline.
8:00 a.m. to 4:45 p.m. and
8:00 a.m. to 3:15 p.m. (CET)
Quick
Installation
kontaktieren
Guide
Sie
unsere
1

Advertisement

Chapters

loading
Need help?

Need help?

Do you have a question about the TPG-25 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SEH TPG-25

Summary of Contents for SEH TPG-25

  • Page 1: Quick Installation Guide

    This Quick Installation Guide provides Dieser Quick Installation Guide a description of the installation of the beinhaltet eine Beschreibung der TPG-25. It contains the following Installation des TPG-25. Sie erhalten information: die folgenden Informationen:   General Information Allgemeine Information ...
  • Page 2 Date of Manufacture The serial number includes the date of manufacture. The serial number can be found on the type plate. Quick Installation Guide...

  • Page 3: Table Of Contents

    Starting the InterCon-NetTool ......11 Assigning an IP Address to the TPG-25....12 2 Configuring the ThinPrint®...

  • Page 4: General Information

    The ThinPrint® Gateway 'TPG-25' decompresses ThinPrint print jobs and sends them in a decrypted way to the relevant network printers. To this purpose, the TPG-25 contains a fully embedded ThinPrint Client. The TPG-25 allows you to embed up to two network printers into the network.

  • Page 5: Technical Data

    Technical Data 1) Activity LED (green) 2) Network status LED (green) 3) Server communication LED (green/orange/red) 4) Print status LED (green/orange/red) Front view 5) Network connector (RJ-45) for 1000BaseT, 100BaseTX and 10BaseT 6) USB port for the saving of parameters, buffering of print jobs, etc.

  • Page 6: Led Display

    LED Display The LEDs of the TPG-25 provide information about its status. Action Color Description Activity flashing at green Indicates the exchange of network data packets. irregular intervals flashing green The TPG is in the BIOS mode. Network status permanently green There is a connection to the network.
  • Page 7 Action Color Description Print status permanently green Printers have been configured. The status and the messages of all printers could be queried. permanently orange Printers have been configured. The status and the messages of some printers could be queried. flashing orange/ Printers have been configured.

  • Page 8: Safety Regulations

     Safety Regulations TPGs are network devices for use in office environments. The TPG-25 is used in TCP/IP networks. Before starting the initial setup procedure and during the operation of the TPG, please note the following safety regulations. Their purpose is to protect yourself and others from personal injuries, and avoid damage to the equipment.

  • Page 9: Hardware Installation

     Hardware Installation The TPG-25 supports communication between up to two network printers and ThinPrint servers. Proceed as follows: 1. Connect the network cable (RJ-45) to the TPG-25. 2. Connect the power cord to the TPG-25. Quick Installation Guide [en]...

  • Page 10: Software Installation

     Software Installation The 'InterCon-NetTool' has been developed by SEH Computertechnik GmbH for the administration of SEH network devices. By means of this tool you can assign a suitable IP address to the TPG-25, as described below. In order to use the InterCon-NetTool, the program must be installed on a computer.

  • Page 11: Getting Started: Intercon-Nettool

    After the InterCon-NetTool was started, it searches the network for existing devices and displays them in the 'device list'. During the initial configuration, the client and the TPG-25 must be assigned to the same local network segment. Detailed information on how to use the InterCon-NetTool can be ...

  • Page 12: Assigning An Ip Address To The Tpg-25

    1. Start the InterCon-NetTool. 2. Mark the TPG-25 in the device list. The TPG-25 is displayed in the device list under 'ZeroConf' with an IP address from the address range (169.254.0.0/16) which is reserved for ZeroConf. 3. Select Installation – IP Wizard from the menu bar.

  • Page 13: Configuring The Thinprint® Gateway

     Configuring the ThinPrint® Gateway The TPG-25 can be configured and monitored via the TPG Control Center. The TPG Control Center is stored in the TPG-25 and can be launched by means of a browser (Internet Explorer, Mozilla Firefox, Safari).
  • Page 14 [en] Quick Installation Guide...
  • Page 15 InterCon-NetTool starten....... . .23 TPG-25 eine IP-Adresse zuweisen......24 2 ThinPrint®...

  • Page 16: Allgemeine Information

    Das ThinPrint® Gateway 'TPG-25' dekomprimiert ThinPrint-Druckaufträge und sendet sie entschlüsselt an die entsprechenden Netzwerkdrucker weiter. Dafür enthält das TPG-25 einen vollständig integrierten ThinPrint Client. Über das TPG- 25 lassen sich bis zu zwei Netzwerkdrucker in das Netz einbinden. Die Verwaltung des TPG-25 erfolgt über das 'TPG Control Center'.

  • Page 17: Technische Daten

    Technische Daten 1) Activity-LED (grün) 2) Netzwerkstatus-LED (grün) 3) Serverkommunikation-LED (grün/orange/rot) 4) Druckstatus-LED (grün/orange/rot) 5) Netzwerkanschluss (RJ-45) für Vorderansicht 1000BaseT, 100BaseTX und 10BaseT 6) USB-Port u.a. für die Parametersicherung und das Zwischenspeichern von Druckaufträgen 7) Status-/Reset-Taster 8) Anschluss für die Stromversorgung über das mitgelieferte Netzteil Rückansicht Eigenschaften...

  • Page 18: Led-Anzeige

    LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des TPG-25 ermittelt werden. Aktion Farbe Beschreibung Activity unregel- grün Signalisiert den Austausch von Netzwerk- mäßiges Datenpaketen. Blinken Blinken grün Das TPG befindet sich im BIOS-Modus. Netzwerkstatus Dauer-An grün Eine Verbindung zum Netzwerk ist vorhanden.
  • Page 19 Aktion Farbe Beschreibung Druckstatus Dauer-An grün Es sind Drucker konfiguriert. Der Status und die Meldungen aller Drucker konnten abgefragt werden. Dauer-An orange Es sind Drucker konfiguriert. Der Status und die Meldungen einiger Drucker konnten abgefragt werden. Blinken orange/ Es sind Drucker konfiguriert. Der Status und die grün Meldungen einiger Drucker konnten abgefragt werden.

  • Page 20: Sicherheitsvorschriften

     Sicherheitsvorschriften TPG sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Das TPG-25 wird in TCP/IP-Netzwerken eingesetzt. Beachten Sie vor Inbetriebnahme und beim Betrieb des TPG die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden.

  • Page 21: Hardware-Installation

     Hardware-Installation Das TPG-25 ermöglicht bis zu zwei Netzwerkdruckern die Kommunikation mit ThinPrint-Servern. Gehen Sie wie folgt vor: 1. Verbinden Sie das Netzwerkkabel (RJ-45) mit dem TPG-25. 2. Verbinden Sie das Netzkabel mit dem TPG-25. Quick Installation Guide [de]...

  • Page 22: Software-Installation

     Software-Installation Das 'InterCon-NetTool' ist eine von der SEH Computertechnik GmbH entwickelte Software zur Administration von SEH Netzwerkgeräten. Mit diesem Tool können Sie, wie nachfolgend beschrieben, dem TPG-25 eine passende IP-Adresse zuweisen. Um mit dem InterCon-NetTool zu arbeiten, muss das Programm auf einem Rechner installiert werden.

  • Page 23: Erste Schritte Mit Dem Intercon-Nettool

    InterCon-NetTool) Nach dem Start sucht das InterCon-NetTool im Netzwerk nach vorhandenen Geräten und zeigt diese in der 'Geräteliste' an. Während der Erstkonfiguration müssen der Client und das TPG-25 demselben lokalen Netzwerksegment zugeordnet sein. Detaillierte Informationen zur Bedienung des InterCon-NetTools ...

  • Page 24: Tpg-25 Eine Ip-Adresse Zuweisen

    Nachdem das TPG-25 an das Netzwerk angeschlossen ist, überprüft das TPG-25, ob es eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP erhält. Ist das nicht der Fall, gibt sich das TPG-25 über ZeroConf selbst eine IP-Adresse aus dem für ZeroConf reservierten Adressbereich (169.254.0.0/16).

  • Page 25: Thinprint® Gateway Konfigurieren

     ThinPrint® Gateway konfigurieren Über das TPG Control Center kann das TPG-25 konfiguriert und überwacht werden. Das TPG Control Center ist in dem TPG-25 gespeichert und kann mit einem Internet-Browser (Internet Explorer, Mozilla Firefox, Safari) aufgerufen werden. Gehen Sie wie folgt vor: 1.
  • Page 26 The latest version of the EC declaration of conformity can be downloaded from the homepage of SEH Computertechnik GmbH: http://www.seh-technology.com/services/ce-notification.htm Quick Installation Guide...
  • Page 27 Quick Installation Guide...
  • Page 28 © 2014 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. This product uses ’Open Source Software’ . For further information, please contact http://www.seh.de. The product documentation gives you valuable information about your product.
