Snow thrower 10.5 horsepower electric start dual stage
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

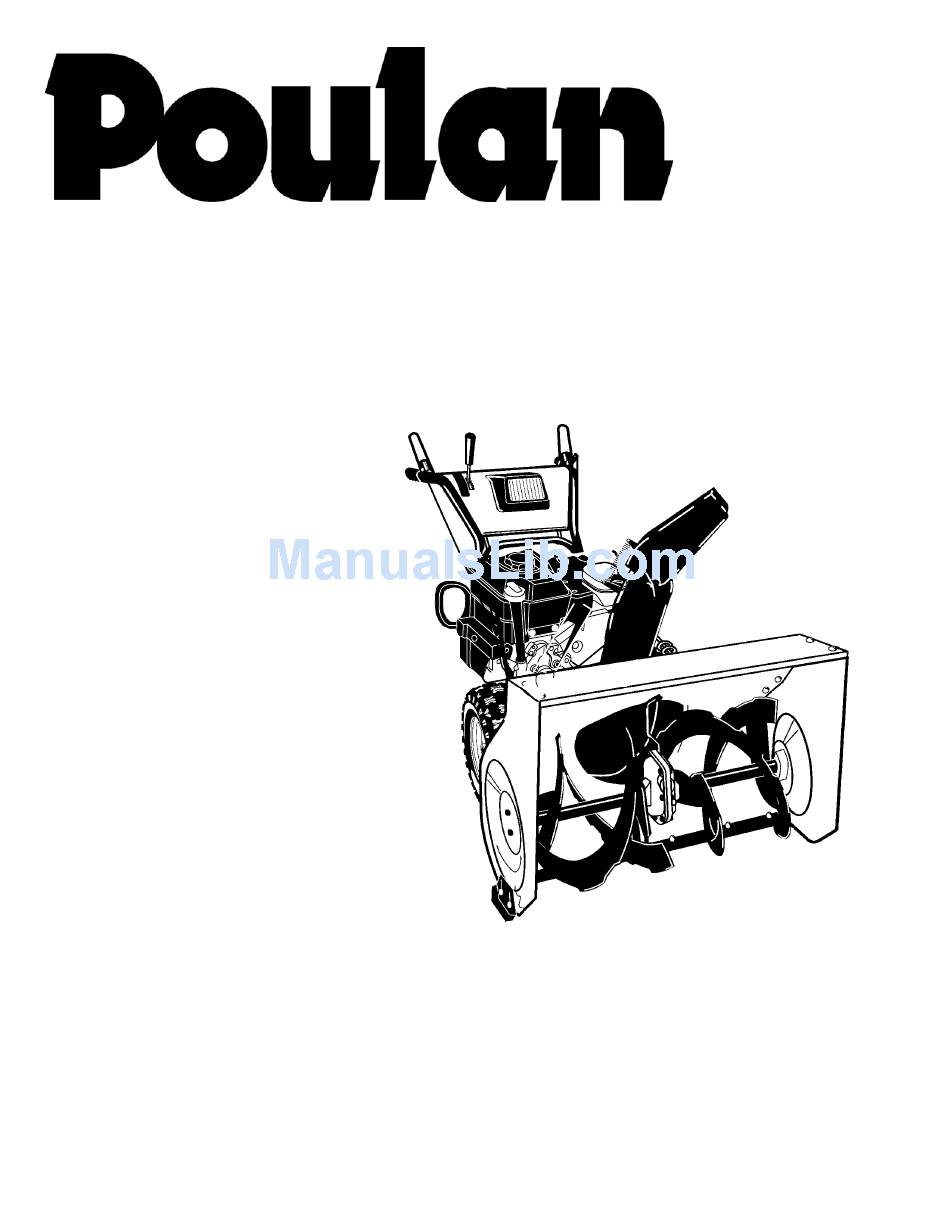

Owner's Manual

Snow Thrower

10.5 Horsepower
Electric Start
Dual Stage
Model 96194000300
CAUTION: Before using this product,
read this manual and follow all of its
Safety Rules and Operating Instructions.
Manual del usario
Quitanieves
10.5 caballos de fuerza (hp)
Bietápico
Arranque eléctrico
Modelo 96194000300
PRECAUCIÓN: Antes de usar este producto,
lea este manual y siga todas las reglas de
seguridad e instrucciones de operación.
406888 REV2 02/21/07
Printed
in U.S.A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 96194000300 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Poulan Pro 96194000300

Summary of Contents for Poulan Pro 96194000300

  • Page 1: Snow Thrower

    Owner’s Manual Snow Thrower 10.5 Horsepower Electric Start Dual Stage Model 96194000300 CAUTION: Before using this product, read this manual and follow all of its Safety Rules and Operating Instructions. Manual del usario Quitanieves 10.5 caballos de fuerza (hp) Bietápico Arranque eléctrico...

  • Page 3: Engine Features

    GENERAL INFORMATION This instruction book is written for a person with some mechanical ability. Like most service books, not all the steps are described. Steps on how to loosen or tighten fasteners are steps anyone can follow with some mechanical ability. Read and follow these instructions before you use the unit.

  • Page 4: Operating Symbols And Their Meanings

    This manual contains safety information to make you aware of the hazards and risks associated with snow throwers, and how to avoid them. The snow thrower is designed and intended for removal of snow, and should not be used for any other purpose.
  • Page 5 WARNING: This machine is capable ofto amputating hands and feet and throwing objects. Read these safety rules and follow them closely. Failure to obey these rules could result in loss of control of unit, severe personal injury or death to you, or bystanders, or damage to property or equipment. The triangle tions or warnings which must be followed.

  • Page 6: Clearing A Clogged Discharge Chute

    Children Tragic accidents can occur if the operator is not alert to the presence of chil- dren. Children are often attracted to the unit and the operating activity. Never assume that children will remain where you last saw them. 1. Keep children out of the area and under the watchful care of another responsible adult.

  • Page 7: Operation

    ASSEMBLY Read and follow the assembly and adjustment instructions for your snow thrower. All fasteners are in the parts bag. Do not discard any parts or material until the unit is assembled. WARNING: Before doing any as- sembly or maintenance to the snow thrower, remove the wire from the spark plug.
  • Page 8 illustration with your snow thrower to familiarize yourself with the location of various controls and adjustments. How To Control The Discharge Of The Snow WARNING: Never direct the dis- charge of snow toward bystanders. WARNING: Always stop the engine before unclogging the discharge chute or the auger housing and be- fore leaving the snow thrower.

  • Page 9: Maintenance Chart

    14. Allow the engine to warm up for several min- utes. As the engine warms up, adjust the choke control (14) toward the RUN position. Wait until the engine runs smoothly before each choke adjustment. 15. (Electric Start) First disconnect the power cord from the three--hole receptacle.

  • Page 10: Lubrication

    MAINTENANCE NOTE: Illustrations are located on page 2 and on pages 29 through 34. Use the following maintenance section to keep your unit in good operating condition. All the maintenance information for the engine is in the engine manufacturer’s instructions. Before you start the engine, read this book.

  • Page 11: To Adjust/Replace The Belts

    NOTE: When the auger drive belt is adjusted or replaced, check and adjust the cable. How To Adjust The Traction Drive Cable 1. Remove the gas from the gas tank. Stand the snow thrower up on the front end of the auger housing.
  • Page 12 2. (Figure 18) Remove screw (2). Remove the belt cover (1). 3. (Figure 1) Engage the auger drive lever (5). 4. (Figure 23) Measure the distance between the belt guide (2) and auger drive belt (3). The correct distance (4) is 1/8 inch (3.175 mm).

  • Page 13: Troubleshooting Chart

    How To Order Replacement Parts The replacement parts are shown either on the back pages of this Instruction Book or in a separate Parts List Book. Use only manufacturer’s authorized or approved replacement parts. The letter placed on the end of the part number denotes the type of finish for the part, C for chrome, Z for zinc, a PA for purchased assembly.

  • Page 14: Limited Warranty

    BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC EQUIPMENT OWNER WARRANTY POLICY Effective March 1, 2005 replaces all undated Warranties and all Warranties dated before March 1, 2005 Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the equipment that is defective in material or workmanship or both.

  • Page 15: Información General

    INFORMACIÓN GENERAL Este manual de instrucciones está destinado para una persona con cierta habilidad mecánica. Como en la mayoría de los manuales de servicio, no se describen todos los pasos. Pasos como aflojar o apretar los sujetadores son pasos que la persona, con cierta habilidad mecánica, puede seguir.
  • Page 16 Este manual contiene información de seguridad para avisarle de los peligros y riesgos asociados a las lanzadoras de nieve y cómo evitarlos. La lanzadora de nieve fue diseñada para la finalidad de eliminar nieve, y no debe usarse para ningún otro fin. Es importante que usted lea y comprenda estas instrucciones y que cualquiera que opere el equipo lea y comprenda estas instrucciones.
  • Page 17 ADVERTENCIA: Es máquina es capaz de amputar manos y pies y arrojar objetos. Lea estas normas de seguridad y respételas estrictamente. El no respetar estas normas podría resultar en pérdida de control de la unidad, lesiones personales graves o muerte para usted o transeúntes, o daños a la propiedad o equipo. El triángulo en el texto significa precauciones o advertencias importantes que deben respetarse.
  • Page 18 16. Nunca toque un motor o silenciador caliente. 17. Nunca opere la lanzadora de nieve cerca de encerramientos de vidrio, automóviles, cuadros de ventana, puntos de descenso y lugares similares, sin ajustar el ángulo de descarga de nieve. 18. Nunca apunte la descarga hacia transeúntes ni permita personas delante de la unidad.

  • Page 19: Herramientas Necesarias

    ENSAMBLAJE Lea y siga las instrucciones de ensamble y ajus- te para el quitanieves. Todos los sujetadores están en la bolsa de piezas. No bote ninguna pieza o material hasta que la unidad esté en- samblada. ADVERTENCIA: Antes de hacerle mantenimiento o montarle alguna pieza al quitanieves, desconecte el cable de la bujía.

  • Page 20: Operación

    y aceite que se debe usar. Antes de usar la uni- dad, lea la información sobre seguridad, opera- ción, mantenimiento y almacenamiento. ¡Atención! Antes de utilizar la unidad Revise los sujetadores. Compruebe que todos estén bien apretados. En los modelos con arranque eléctrico, la unidad ha sido enviada con el cable del sistema de arranque enchufado al motor.
  • Page 21 5. Para hacer arrancar el motor en los modelos con un interruptor de encendido (13), mue- va el interruptor de encendido (13) a la po- sición ENCENDIDO. 6. Inserte la llave de seguridad (8) en la ranu- ra de encendido. Asegúrese de que la llave de seguridad (8) encaja en posición.

  • Page 22: Mantenimiento

    RESPONSABILIDADES DEL CLIENTE REGISTROS DE SERVICIO Anote las fechas en que se haga el mantenimiento normal. Revisar el nivel de aceite del motor Cambiar el aceite del motor Revisar y apretar todos los tornillos y tuer- Revisar la bujía Ajustar la correa propulsora Revisar el combustible Vaciar el tanque de combustible Revisar el ajuste del cable del embrague de...
  • Page 23 Partes que no se deben lubricar (Figura 15) 1. No lubrique las ruedas dentadas y el eje hexagonal (6). Todos los cojinetes y casqui- llos tienen lubricación permanente. Para guardar el quitanieves, ponga una pequeña cantidad de aceite de motor 5W--30 en un paño y limpie las ruedas dentadas y el eje hexagonal (6) para evitar que se oxiden.
  • Page 24 6. (Figura 18) Instale la cubierta de la correa (1). Apriete el tornillo (2). 7. Revise el ajuste del cable del propulsor de la barrena. Ver “Cómo revisar y ajustar los ca- bles” en la sección de mantenimiento. 8. Conecte el cable de la bujía. Correa del propulsor de tracción La correa del propulsor de tracción tiene presión de resorte constante y no requiere ajuste.
  • Page 25 5. Quite el panel de fondo (2). 6. (Figura 1) Ponga la palanca de cambio de velocidades (6) en la posición más lenta de velocidad de avance. 7. (Figura 24) Fíjese en la posición de la rueda de fricción (4) (consulte la. La distancia co- rrecta “A”...
  • Page 26 Cómo hacer un pedido de piezas de repuesto Las piezas de repuesto se muestran en las últimas páginas de este manual o en un libro de piezas de repuesto separado. Use sólo las piezas de repuesto autorizadas o aprobadas por el fabricante. La letra que aparece al final del número de la pieza indica el tipo de acabado de ésta.

  • Page 27: Garantía Limitada

    BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC PÓLIZA DE GARANTÍA DEL PROPIETARIO DEL EQUIPO En vigor a partir del 1° de marzo, 2005 reemplaza todas las garantías sin fecha y todas las garantías fechadas antes del 1° de marzo, 2005 Briggs &...
  • Page 28 ACERCA DE LA GARANTÍA DE SU EQUIPO Recibimos con agrado la reparación bajo garantía y nos disculpamos por la inconveniencia. Cualquier centro de servicio autorizado puede hacer reparaciones bajo garantía. La mayor parte de las reparaciones bajo garantía se atienden de manera rutinaria, pero algunas veces la peticiones para el servicio de garantía pueden no ser apropiadas.
  • Page 31 “A”...
  • Page 33 “A”...
  • Page 35 2 - - 73826 2- - 9524 2- - 3943...

  • Page 36: Parts List

    Parts List Model 96194000300 Liste de pièces Modèle 96194000300...

  • Page 37: Repair Parts

    MODEL NO. 96194000300 REPAIR PARTS FRAME...
  • Page 38 Key No. Part No. Description 198573X479 COVER, BOTTOM 198574 SCREW, 1/4--20X .63 406364X008 IDLER ASSEMBLY, AUGER 198576 PIN, HAIR .38DIAX1.64LG 198580 PIN, CLEVIS 3/16” DIA 198577 SPRING, TENSION 405484 ASSY., SPRING ATTACH 198762 BOLT, 3/8--16X1.25 CARR. 198578 WASHER, FLAT 150078 SCREW, TAP 5/16--18 X .75 198584 SCREW, TAP 5/16--18 X .50...
  • Page 39 MODEL NO. 96194000300 REPAIR PARTS DRIVE...
  • Page 40 Key No. Part No. Description 198600X008 LF AXLE, SWING PLATE YZ 198588 CHAIN, ROLLER #420x19.00 198591 BEARING AND RETAINER, ASSY 198592 WASHER 198584 SCREW, TAP 5/16--18x0.5 405541 ASSY, HEX SHAFT 198596 CHAIN, ROLLER #420x18.00 LG 198819 BEARING, TRUNION CLUTCH R 198820 WHEEL, FRICTION DISC 198822...
  • Page 41 405558 AXLE AND BUSHING, RIGHT 405562 SPROCKET 405561 CLUTCH, AUTO LOCK 405563 SCREW 198680 BEARING, AXLE 405564X008 BRACKET, AXLE SUPPORT 150078 SCREW 405565 COLLAR, LOCKING 405566 WASHER 405570X008 BRACKET, SUPPORT 198574 SCREW 405569 BOLT 83923...

  • Page 42: Auger Housing

    MODEL NO. 96194000300 REPAIR PARTS AUGER HOUSING...
  • Page 43 Key No. Part No. Description 405010 PULLEY, 4L 8.40 OD 75950512 SCREW 5/16--18 X 3/4 198552 WASHER 1501158 WASHER .343 X .937 188909 RETAINER, BALL BRNG 199879 BOLT, HEX 5/16--18 X .50 198541 NUT, 5/16--18 HEXWDFLLK 405685X428 HOUSING, ASSY 405778X479 BLADE, SCRAPER 72270505 BOLT, 5/16--18X.75...
  • Page 44 MODEL NO. 96194000300 REPAIR PARTS HANDLE...
  • Page 45 Key No. Part No. Description 405577X479 HANDLE, UPPER LH 405576X479 HANDLE, UPPER RH 401334 SCREW 401329 SCREW 198733 WASHER, FLAT 850263 WASHER 401331 NUT, REGHEX 401332 STOP, PLASTIC 407171 GRIP--HANDLE 405794X479 LEVER, ASSY CLUTCH DRIVE RH 405795X479 LEVER, ASSY CLUTCH DRIVE LH 400050 CABLE, AUGER CLUTCH 405609...
  • Page 46 MODEL NO. 96194000300 REPAIR PARTS CHUTE ROD...
  • Page 47 Key No. Part No. Description 852--1 198853 ASSEMBLY, YOKE & ROD 852--2 198861 SPRING 852--3 198862 GEAR, CHUTE ROTATION 9T 852--5 400192 PIN, COTTER 852--6 405339 BRACKET, GEAR MOUNT 852--7 198863 PIN, HAIR 852--8 198188 ASSEMBLY, YOKE ADAPTER YZ 852--9 198576 PIN, HAIR 852--10...

  • Page 48: Discharge Chute

    MODEL NO. 96194000300 REPAIR PARTS DISCHARGE CHUTE...
  • Page 49 Key No. Part No. Description 198661 BOLT, 5/16--18 X 1.00 CARG. 751153 NUT, 5/16--18 NYLOCK 198662 WASHER 198851 KNOB, WING 3.00 198539 BOLT, 5/16--18 X 1.25 198842 CHUTE, UPPER 198844 CHUTE, LOWER 198846 WIRE, HINGE 751153 NUT, 5/16--18 198850 CHUTE COLLAR 405024 SCREW, 1/4--20 X .75 198831...
  • Page 50 Key No. Part No. Description 198563 CORD, STARTER ENGINE * 198539 BOLT, CARRIAGE 5/16--18 198540 RETAINER, PUSH 198541 NUT, HEX 5/16--18 198542 PULLEY, ENGINE 400026 WASHER 850263 WASHER, LOCK 3/8 851054 SCREW, 3/8--24X1.00 198546 BELT, DRIVE V 3L 198548 BELT, AUGER V 4L 198558X008 BRACKET ASSEMBLY, IDLER 198559...

  • Page 51: Control Panel Assembly

    REF. HANDLE PAGE Part No. Description 405594X008 HANDLE ASSY SPD CTRL 407107X428 ASSY. BAY PANEL -- LT 406650 ROD, SPEED CONTROL 401334 SCREW 3/8--16X2.00 401337 SPRING 83923 NUT, 3/8--16 198845 NUT, 3/8--16 198662 FLATWASHER 405579 GRIP, HANDLE 65322 HAIR PIN CONTROL PANEL ASSEMBLY Part No.
  • Page 52 Part No. Description 405589 CASE, HEADLIGHT 406471 HEADLIGHT ASSY 406470 WIRE, HARNESS 66426 CABLE TIE 405590 BRACKET, HEADLAMP 405593 SCREW HEADLIGHT...
  • Page 53 Key No. Part No. Description 400025 FLATWASHER 198669 BUSHING, WHEEL 404517X417 TIRE & RIM, RIGHT 198674 SCREW, 1/4--20 X1.75 HH 73800400 NUT, 1/4--20 HEX NYLOCK 198675 RING, RET 404516X417 TIRE & RIM, LEFT WHEELS...

  • Page 54: Gear Case

    Key No. Part No. Description 404965 CASE, GEAR, RH 404964 CASE, GEAR, LH 404954 SCREW, 1/4--20 x 0.75 404955 LOCKNUT, 1/4--20 86447 PLUG 404959 SEAL, OIL 404960 BEARING, FL 404953 WASHER, FLAT 404946 SHAFT, OUTPUT 404950 GASKET 404962 GEAR, WORM Key No.
