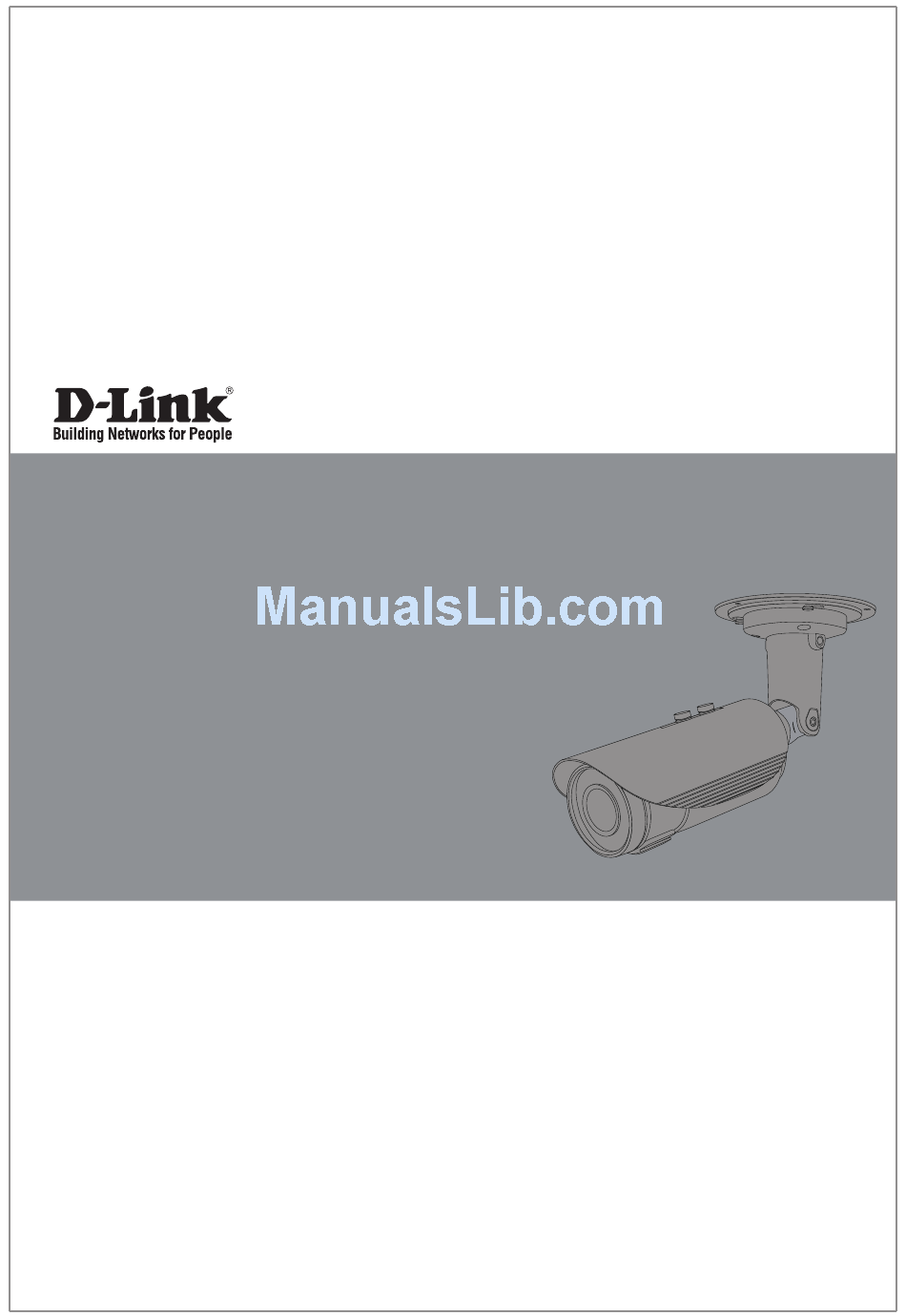

Quick Installation Guide
5 Megapixel Day & Night Outdoor Network Camera
This document will guide you through the
basic installation process for your new
D-Link Network Camera.
DCS-7517
Quick Installation Guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Краткое руководство по установке
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat
Documentation also available on CD
and via the D-Link Website
Advertisement
Table of Contents
Related Manuals for D-Link DCS-7517
Summary of Contents for D-Link DCS-7517
-
Page 1: Quick Installation Guide
D-Link Network Camera. DCS-7517 Quick Installation Guide Installationsanleitung Guide d’installation Guía de instalación Guida di Installazione Краткое руководство по установке Guia de Instalação Rápida 快速安裝指南 Petunjuk Pemasangan Cepat Documentation also available on CD and via the D-Link Website... -
Page 3: Quick Install Guide
This installation guide provides basic instructions for installing the Network Camera on your network. For additional information about how to use the camera, please see the User’s Manual which is available on the CD included in this package or from the D-Link support website. -
Page 4: Hardware Overview
Power over Audio Out Ethernet (PoE) Connects to speakers Audio In Connects to a microphone DI/DO Wiring I/O connectors for external devices Reset Button Resets camera to factory default settings Analog video output D-Link DCS-7517 Quick Install Guide... -
Page 5: Hardware Installation
Connection with a PoE Hub If you are using a PoE hub, connect the IP camera to the hub via an Ethernet cable, which will provide transmission of both power and data over a single cable. D-Link DCS-7517 Quick Install Guide... -
Page 6: Configuration With Wizard
Insert the DCS-7517 CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive letter of your CD-ROM drive. - Page 7 Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE The Setup Wizard will appear and display the MAC address and IP address of your camera(s). If you have a DHCP server on your network, a valid IP Address will be displayed. If your network does not use a DHCP server, the network camera's default static IP (192.168.0.20) will be displayed.
- Page 8 Viewing Your Camera via a Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu (Start > D-Link > Setup Wizard SE). Select the camera and click the button labeled "Link" to access the web configuration. The Setup Wizard will automatically open your web browser to the IP address of the camera.
-
Page 9: Micro Sd Card Installation
Push the microSD card into the camera with the gold contacts oriented towards the base of the camera. To eject the microSD card, push the microSD card into the slot. Note: Users are advised to ensure that the weatherproof seals are secured firmly in place. D-Link DCS-7517 Quick Install Guide... -
Page 10: Mounting Instructions
Connect the power and Ethernet cables, or just the Ethernet cable if you are using a PoE connection. If the cable bundle is not required, it can be detached from the camera, and the socket sealed with a weatherproof cable cover. D-Link DCS-7517 Quick Install Guide... - Page 11 To adjust the camera's angle, turn the adjustment ring counterclockwise to loosen it, then move the camera to the desired position and angle. When you are finished, turn the adjustment ring clockwise to tighten it. Additional Information Additional help is available through our offices listed at the back of the User’s Guide or online. To know more about D-Link products or marketing information, please visit the website http://www. dlink.com. Warranty Information Please visit http://warranty.dlink.com/ for warranty information for your region.
- Page 12 2. Hardware-Überblick 3. Hardware-Installation 4. Konfiguration mithilfe des Assistenten 5. SD-Karteninstallation 6. Montageanleitung Packungsinhalt � DCS-7517 5 Megapixel Day & Night Outdoor Network Camera � CD-ROM mit Software und Handbuch � Installationsanleitung � Netzteil (Stromadapter) � Kabelbündel � RJ-45 Erweiterungssteckverbinder � Befestigungsklammern und Schrauben �...
- Page 13 Für den Anschluss an 12 V Gleichstrom Ethernet, der auch für die Stromzufuhr (PoE) der Kamera Audio-Ausgang verwendet werden kann Anschluss für Lautsprecher Audio-Eingang Für den Anschluss eines Mikrofons DE/DA-Kabel E/A-Anschlüsse für externe Geräte Rücksetzknopf (Reset) Zum Rücksetzen der Kamera auf ihre werkseitige Standardeinstellungen BNC-Steckverbinder Analoger Videoausgang D-Link DCS-7517 Quick Install Guide...
- Page 14 Hardware-Installation Allgemeiner Anschluss mit 12 V Gleichstrom-Netzteil/Stromadapter 1. Schließen Sie die Netzwerkkamera mit dem Ethernetkabel an einen Hub an. 2. Schließen Sie die Kamera mithilfe des mitgelieferten Stromkabels an eine Steckdose an. Anschluss an einen PoE-Hub Wenn Sie einen PoE-Hub verwenden, schließen Sie die IP-Kamera mit dem Ethernetkabel an den Hub an, so dass Strom und Daten über ein einziges Kabel übertragen werden. D-Link DCS-7517 Quick Install Guide...
- Page 15 Konfiguration mithilfe des Assistenten Legen Sie die DCS-7517 in das CD-ROM-Laufwerk Ihres Computers, um die Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder der D-Link Launcher startet nicht automatisch, klicken Sie auf Start > Ausführen.
- Page 16 Klicken Sie auf das Symbol für den D-Link SE Setup- Assistenten, der in Ihrem Windows-Startmenü erstellt wurde. Start > D-Link > Setup Wizard SE Der Setup-Assistent wird aufgerufen und zeigt die MAC- und IP-Adresse Ihrer Kamera(s) an. Wenn in Ihrem Netzwerk ein DHCP-Server vorhanden ist, wird eine gültige IP-Adresse angezeigt. Weist Ihr Netzwerk keinen DHCP-Server auf, wird die standardmäßige statische IP-Adresse (192.168.0.66) der Netzwerkkamera angezeigt. Wählen Sie Ihre Kamera aus und klicken Sie dann auf Wizard (Assistent), um fortzufahren. Geben Sie die Administratorkennung und das Kennwort ein. Bei Erstanmeldung ist die standardmäßige Administratorkennung admin. Das Feld zur Eingabe des Kennworts (Password) bleibt leer.
- Page 17 Anzeige Ihrer Kamera über einen Webbrowser Klicken Sie auf das Symbol für den D-Link Setup- Assistenten SE, der in Ihrem Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde. Wählen Sie die Kamera aus und klicken Sie auf die Schaltfläche „Link“, um auf die Web-Konfiguration zuzugreifen. Der Setup-Assistent öffnet automatisch Ihren Webbrowser mit der IP-Adresse der Kamera. Geben Sie als Standard-Benutzernamen admin ein und lassen Sie das Feld „Password“ (Kennwort) leer.
-
Page 18: Installation Der Microsd-Karte
Öffnen der microSD-Kartenabdeckung Schrauben Sie die microSD-Kartenabdeckung auf und ziehen Sie sie nach unten, um sie zu öffnen. Installieren der microSD-Karte Stecken Sie die microSD-Karte in die Kamera. Achten Sie darauf, dass die goldfarbenen Kontakte auf die Kameraunterseite zeigen. Um die microSD-Karte auszuwerfen, drücken Sie sie leicht in den Steckplatz. Hinweis: Es ist ratsam, sich zu vergewissern, dass die wetterfesten Gummidichtungen ordnungsgemäß und sicher angebracht sind. D-Link DCS-7517 Quick Install Guide... - Page 19 Kamera erfolgen soll, führen Sie die Kamerakabel durch den Kabelkanal des Sockels. Schließen Sie das Strom- und Ethernet-Kabel oder nur das Ethernet-Kabel an, wenn Sie eine PoE-Verbindung verwenden. Ist das Kabelbündel nicht erforderlich, kann es von der Kamera abgenommen und der Sockel kann mit einem wetterfesten Kabelschutz abgedichtet werden. D-Link DCS-7517 Quick Install Guide...
- Page 20 Um den Winkel der Kamera einzustellen, drehen Sie den Einstellring im Gegenuhrzeigensinn, um ihn zu lösen. Stellen Sie dann die Kamera auf die gewünschte Position und den gewünschten Winkel ein. Ist die gewünschte Position eingestellt, drehen Sie den Einstellring im Uhrzeigersinn, um die Position zu fixieren. Weitere Informationen Weitere Hilfe und Unterstützung steht Ihnen von unseren auf der Rückseite des Benutzerhandbuchs aufgeführten Niederlassungen oder online zur Verfügung. Wenn Sie an weiteren Einzelheiten zu den Produkten oder an Marketinginformationen von D-Link interessiert sind, besuchen Sie bitte die Website http://www. dlink.com. Garantiebestimmungen Landesspezifische Informationen zu Gewährleistungen finden Sie unter http://warranty. dlink.com/. D-Link DCS-7517 Quick Install Guide...
-
Page 21: Guide D'installation Rapide
4. Configuration à l'aide de l'assistant 5. Installation de la carte SD 6. Instructions de montage Contenu de la boîte � DCS-7517 5 Megapixel Day & Night Outdoor Network Camera � Manuel et logiciel sur CD-ROM � Guide d’installation rapide � Adaptateur secteur � Faisceau de câbles �... -
Page 22: Description Du Matériel
Se connecte aux haut-parleurs électrique par câble Ethernet) Entrée audio Raccordement à un microphone Câblage DI/DO Connecteurs E/S pour périphériques externes Bouton de réinitialisation Restaure les paramètres par défaut de la caméra Sortie vidéo analogique D-Link DCS-7517 Quick Install Guide... -
Page 23: Installation Du Matériel
Connexion générale utilisant un adaptateur électrique (CC 12 V) 1. Connectez la caméra réseau à un concentrateur par l'intermédiaire du câble Ethernet. 2. Branchez le câble d'alimentation fourni à la caméra et à une prise secteur. Connexion avec un concentrateur Ethernet PoE Si vous utilisez un concentrateur Ethernet PoE pour alimenter la caméra, connectez celle-ci au concentrateur à l'aide du câble Ethernet fourni, qui sert à la fois de câble pour l'alimentation et les données. D-Link DCS-7517 Quick Install Guide... - Page 24 Configuration à l'aide de l'assistant Insérez le CD de la DCS-7517 dans le lecteur de CD-ROM de l'ordinateur pour lancer l'installation. Si la fonction d'exécution automatique de votre ordinateur est désactivée ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement, cliquez sur Start > Run (Démarrer > Exécuter). Tapez D:\autorun.exe, où D: représente la lettre de votre lecteur de CD-ROM.
- Page 25 Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de configuration D-Link SE) créée dans le menu Démarrer. Démarrer > D-Link > Setup Wizard SE (Assistant de configuration SE) L'Assistant de configuration s'ouvre et affiche les adresses MAC et IP de votre ou de vos caméras. Si un serveur DHCP se trouve sur votre réseau, une adresse IP valide s’affiche. Si votre réseau n'utilise pas de serveur DHCP, l'adresse IP statique par défaut de la...
- Page 26 Tapez admin comme nom d'utilisateur par défaut et laissez le mot de passe vide. Cliquez sur OK pour continuer. Cette section présente la vidéo en direct de votre caméra. Vous pouvez sélectionner votre profil vidéo et voir ou utiliser la caméra. Pour obtenir des informations complémentaires sur la configuration Web, reportez-vous au manuel d'utilisation du CD-ROM ou sur le site Web D-Link. D-Link DCS-7517 Quick Install Guide...
-
Page 27: Installation De La Carte Microsd
Installation de la carte microSD Ouvrez le couvercle de la carte microSD Dévissez le couvercle de la carte microSD et tirez-le vers le bas pour l'ouvrir. Installez la carte microSD Insérez la carte microSD dans la caméra avec les contacts dorés orientés vers la base de la caméra. Pour éjecter la carte microSD, appuyez dessus dans le port. Remarque : Il est conseillé aux utilisateurs de s'assurer que les joints étanches sont bien serrés en place. D-Link DCS-7517 Quick Install Guide... -
Page 28: Instructions De Montage
Utilisez les vis fournies pour fixer la caméra au mur. Autocollant d'alignement Si vous faites passer les câbles de la caméra sur le côté de la caméra, guidez les câbles à travers la goulotte sur la base. Connectez l'alimentation et les câbles Ethernet ou juste le câble Ethernet si vous utilisez une connexion PoE. Si le faisceau de câbles n'est pas requis, il peut être détaché de la camera et la prise scellée avec un cache-câble résistant aux intempéries. D-Link DCS-7517 Quick Install Guide... - Page 29 Informations complémentaires Vous trouverez une aide supplémentaire auprès de nos bureaux, répertoriés au dos du Guide d’utilisation et en ligne. Pour en savoir plus sur les produits D-Link ou pour obtenir des informations commerciales, consultez le site Internet http://www. dlink.com. Informations sur la garantie Consultez le site http://warranty.dlink.com/ pour prendre connaissance de la garantie appliquée dans votre région.
-
Page 30: Guía De Instalación Rápida
4. Configuración con el asistente 5. Instalación de tarjeta SD 6. Instrucciones de montaje ¿Qué contiene la caja? � DCS-7517 5 Megapixel Day & Night Outdoor Network Camera � Manual y software en CD-ROM � Guía de instalación rápida � Adaptador de alimentación �... -
Page 31: Descripción General Del Hardware
Se conecta a los altavoces Entrada de audio Se conecta al micrófono Conexiones DI/DO Conectores de E/S para dispositivos externos Botón de reinicio Restablece la cámara en los parámetros predeterminados de fábrica Salida de vídeo analógico D-Link DCS-7517 Quick Install Guide... -
Page 32: Instalación Del Hardware
2. Conecte el cable de alimentación suministrado desde la cámara a una toma de alimentación. Conexión con un terminal PoE Si está utilizando un terminal PoE, conecte la cámara IP al terminal mediante un cable Ethernet, el cuál proporcionará transmisión eléctrica y de datos a través de un solo cable. D-Link DCS-7517 Quick Install Guide... - Page 33 Si la función de ejecución automática del ordenador está desactivada o si el iniciador de D-Link no se inicia automáticamente, haga clic en Inicio > Ejecutar. Escriba D:\autorun.exe, donde D: representa la letra de unidad de su unidad de CD-ROM.
- Page 34 Haga clic en el icono Asistente de configuración SE D-Link que se creó en el menú de inicio de Windows. Inicio > D-Link > Asistente de configuración SE Aparecerá el asistente de configuración y se mostrará la dirección MAC y la dirección IP de la cámara. Si tiene un servidor DHCP en la red, se mostrará una dirección IP válida. Si la red no utiliza un servidor DHCP, se...
- Page 35 Haga clic en OK (Aceptar) para continuar. Esta sección muestra el vídeo en directo de la cámara. Puede seleccionar el perfil de vídeo y ver o utilizar la cámara. Para obtener información adicional acerca de la configuración web, consulte el manual de usuario incluido en el CD-ROM o visite el sitio web de D-Link. D-Link DCS-7517 Quick Install Guide...
-
Page 36: Instalación De La Tarjeta Microsd
Instalar la tarjeta microSD Empuje la tarjeta microSD en la cámara, con los contactos dorados orientados hacia la base de la cámara. Para expulsar la tarjeta microSD, empuje la tarjeta microSD en la bahía. Nota: se recomienda a los usuarios fijar firmemente en su lugar las juntas de estanqueidad. D-Link DCS-7517 Quick Install Guide... -
Page 37: Instrucciones De Montaje
Si pasa los cables de la cámara por el lado externo de la cámara, guíe los cables de la cámara a través del canal del cable de la base. Conecte la alimentación y los cables Ethernet o solo el cable Ethernet si está utilizando una conexión PoE. Si no se necesita el haz de cables, se puede separar de la cámara y sellar el enchufe con una cubierta impermeable para cables. D-Link DCS-7517 Quick Install Guide... - Page 38 Existe ayuda adicional disponible a través de nuestras oficinas, que aparecen enumeradas en la contraportada de la Guía del usuario o en línea. Para obtener más información acerca de los productos D-Link o su comercialización, visite el sitio web http://www.
-
Page 39: Guida Di Installazione Rapida
2. Panoramica hardware 3. Installazione dell'hardware 4. Procedura guidata di configurazione 5. Installazione della scheda SD 6. Istruzioni per il montaggio Contenuto della confezione � DCS-7517 5 Megapixel Day & Night Outdoor Network Camera � Manuale e software su CD-ROM � Guida di installazione rapida � Alimentatore � Cablaggio � Connettore di espansione RJ-45 �... -
Page 40: Panoramica Hardware
Uscita audio (Power over Ethernet) Per il collegamento agli altoparlanti Ingresso audio Per il collegamento a un microfono Cablaggio DI/DO Connettori I/O per dispositivi esterni Pulsante di reset Ripristina le impostazioni predefinite di fabbrica Uscita video analogica D-Link DCS-7517 Quick Install Guide... -
Page 41: Installazione Dell'hardware
Collegamento generico con adattatore di alimentazione a 12 V CC 1. Collegare la videocamera di rete a un hub tramite un cavo Ethernet. 2. Collegare un'estremità del cavo di alimentazione fornito alla videocamera e l'altra estremità a una presa elettrica. Collegamento con hub PoE Se si utilizza un hub PoE, collegare la videocamera IP all'hub tramite un cavo Ethernet, che verrà utilizzato sia per l'alimentazione che per la trasmissione dei dati. D-Link DCS-7517 Quick Install Guide... - Page 42 Inserire il CD della videocamera DCS-7517 nell'unità CD-ROM del computer per avviare l'installazione. Se la funzione di esecuzione automatica è disabilitata nel computer in uso o se l'utilità di avvio di D-Link non viene avviata automaticamente, fare clic su Start > Run (Start > Esegui). Digitare D:\autorun.exe, dove D: rappresenta la lettera dell'unità...
- Page 43 Fare clic sull'icona D-Link Setup Wizard SE creata nel menu Start di Windows. Start > D-Link > Setup Wizard SE Viene visualizzata la pagina dell'installazione guidata che riporta l'indirizzo MAC e l'indirizzo IP della videocamera. Se la rete dispone di un server DHCP, viene visualizzato un indirizzo IP valido. Se la rete non dispone di un server DHCP, viene visualizzato l'indirizzo IP statico predefinito della videocamera di rete, ovvero (192.168.0.66). Selezionare la videocamera, quindi fare clic sul pulsante Wizard (Procedura guidata) per continuare.
- Page 44 Visualizzazione della videocamera tramite il browser Web Fare clic sull'icona D-Link Setup Wizard SE creata nel menu Start di Windows (Start > D-Link > Setup Wizard SE). Selezionare la videocamera e fare clic sul pulsante "Link (Collegamento)" per accedere alla configurazione Web. La procedura guidata di configurazione apre automaticamente il browser Web all'indirizzo IP della videocamera. Immettere admin come nome utente predefinito e lasciare il campo password vuoto.
-
Page 45: Installazione Della Scheda Microsd
Svitare il coperchio della scheda microSD e abbassarlo per aprirlo. Installare la scheda microSD Inserire la scheda microSD nella videocamera con i contatti dorati rivolti verso la base della videocamera. Per espellere la scheda microSD, spingerla nell'alloggiamento. Nota: gli utenti devono assicurarsi che le guarnizioni impermeabili siano correttamente posizionate. D-Link DCS-7517 Quick Install Guide... -
Page 46: Istruzioni Per Il Montaggio
Collegare i cavi di alimentazione ed Ethernet oppure solo il cavo Ethernet se si utilizza una connessione PoE. Se il cablaggio non è necessario, può essere scollegato dalla videocamera, sigillando il connettore con un coperchio impermeabile. D-Link DCS-7517 Quick Install Guide... - Page 47 Per regolare l'angolazione della videocamera, ruotare la ghiera di regolazione in senso antiorario per allentarla, quindi regolare posizione e angolazione della videocamera come desiderato. Al termine, ruotare la ghiera di regolazione in senso orario per stringerla. Ulteriori informazioni Per ulteriore supporto è possibile rivolgersi agli uffici D-Link il cui elenco è riportato nel retro della Guida per l'utente o è disponibile online. Per ulteriori informazioni sui prodotti D-Link o per la documentazione marketing, visitare il sito Web all'indirizzo http://www. dlink.com. Termini di garanzia Per informazioni sulla garanzia nel proprio paese, visitare il sito http://warranty.dlink.com/. D-Link DCS-7517 Quick Install Guide...
-
Page 48: Краткое Руководство По Установке
4. Настройка с помощью Мастера установки. 5. Установка SD-карты. 6. Монтаж камеры. Комплект поставки � Внешняя сетевая 5 МП Full HD-камера DCS-7517 с поддержкой PoE и ночной съемки � CD-диск с руководством пользователя и программным обеспечением � Краткое руководство по установке... - Page 49 питания камеры по технологии Power Аудиовыход over Ethernet (PoE) Разъем для подключения динамиков Аудиовход Разъем для подключения микрофона Разъемы DI/DO Разъемы для подключения внешних устройств Кнопка Reset Для сброса камеры к заводским настройкам Аналоговый видеовыход D-Link DCS-7517 Quick Install Guide...
-
Page 50: Установка Устройства
2. Подключите входящий в комплект поставки кабель питания от камеры к электрической розетке. Подключение к PoE-коммутатору Если Вы используете PoE-коммутатор, подключите к нему сетевую камеру с помощью Ethernet-кабеля, который обеспечит одновременную передачу данных и питания. D-Link DCS-7517 Quick Install Guide... - Page 51 Настройка с помощью Мастера установки Вставьте компакт-диск для DCS-7517 в привод CD-ROM, чтобы начать установку. Если на компьютере отключена функция автозапуска или запуск не произошел автоматически, нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: - имя привода CD-ROM. Откроется следующее окно.
- Page 52 Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows. Пуск> D-Link > Setup Wizard SE Откроется окно Мастера установки, где будет отображен MAC-адрес и IP-адрес Вашей камеры. Если в сети используется DHCP-сервер, то будет отображен IP-адрес, назначенный этим сервером.
- Page 53 Просмотр изображения камеры через Web-браузер Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Выберите камеру и нажмите кнопку Link для доступа к Web-настройкам. Мастер установки автоматически откроет Web-браузер по IP-адресу камеры.
- Page 54 Открутите крышку слота для microSD-карты и потяните ее вниз, чтобы открыть слот. Установите microSD-карту Вставьте microSD-карту в слот так, чтобы контакты были обращены к основанию камеры. Чтобы извлечь microSD-карту, нажмите на нее. Примечание: Следует убедиться, что элементы, защищающие камеру от непогоды, надежно зафиксированы. D-Link DCS-7517 Quick Install Guide...
-
Page 55: Монтаж Камеры
с внешней стороны, протяните их через канал в стикер основании камеры. Подключите кабель питания и Ethernet-кабель. Если используется PoE-соединение, подключите только Ethernet-кабель. Если не требуется использовать жгут проводов, то его можно отсоединить от камеры и прикрепить к разъему кабеля водонепроницаемую заглушку. D-Link DCS-7517 Quick Install Guide... - Page 56 Дополнительная информация Дополнительную информацию можно получить в наших офисах, перечисленных на обратной стороне руководства пользователя, или в режиме онлайн. Чтобы узнать больше о продуктах D-Link или получить дополнительную маркетинговую информацию, пожалуйста, посетите Web-сайт http://www.dlink.ru. Информация о гарантии Чтобы получить информацию о гарантии для Вашего региона, пожалуйста, посетите...
- Page 57 Кнопка Reset Сеть Сетевые протоколы IPv6 HTTP / HTTPS IPv4 Samba-клиент TCP/IP PPPoE UPnP port forwarding ICMP RTP / RTSP/ RTCP DHCP-клиент Фильтрация IP-адресов NTP-клиент (D-Link) DNS-клиент DDNS-клиент (D-Link) Multicast SMTP-клиент Соответствие ONVIF FTP-клиент SNMP D-Link DCS-7517 Quick Install Guide...
- Page 58 Макс.: 12,48 Вт мощность Температура Рабочая: от -40˚ до 50˚C Хранения: от -20˚ до 70˚C Влажность При эксплуатации: от 20% до 80% (без При хранении: от 5% до 95% (без конденсата) конденсата) Сертификаты CE LVD C-Tick ICES-003 D-Link DCS-7517 Quick Install Guide...
- Page 59 Размеры Камера совместима с картами microSD SD/SDHC/SDXC вплоть до v3.01. Камера несовместима с картами v4.x. D-Link DCS-7517 Quick Install Guide...
-
Page 60: Guia De Instalação Rápida
4. Configuração com o Assistente 5. Instalação de cartão SD 6. Instruções de Montagem Conteúdo da Embalagem DCS-7517 - Câmera de rede Externa Megapixel Dia & Noite Software e Manual no CD-ROM Guia de Instalação Rápida Adaptador de Energia ... -
Page 61: Visão Geral Do Hardware
PoE (Energia Conecta com alto falantes por Ethernet) Entrada de áudio Conecta com Microfones Cabeamento DI/DO Conectores de E/S para dispositivos externos Botão de Reset Reinicializa a câmera para as configurações no padrão de fábrica Saída de vídeo analógico D-Link DCS-7517 Quick Install Guide... -
Page 62: Instalação Do Hardware
1. Conecte a câmera na rede por uma entrada utilizando o cabo Ethernet 2. Conecte o cabo de força da câmera a uma saída de energia. Conexão com uma entrada PoE Se estiver utilizando uma entrada PoE, conecte a câmera IP à entrada por cabo Ethernet, que irá fornecer a transmissão de energia e de dados por um cabo apenas D-Link DCS-7517 Quick Install Guide... - Page 63 Configuração com o Assistente Insira o CD da câmera DCS-7517 em seu computador para iniciar a instalação. Se a função de Autorun em seu computador estiver desabilitada, ou se a Inicialização automática falhar, clique em Iniciar>Executar e digite D:\autorun.exe, onde D: representa a letra do seu drive de CD-ROM. A seguinte janela irá abrir Clique em Próximo para continuar...
- Page 64 Clique no ícone do Assistente de configuração D-link SE que foi criado em seu menu Iniciar do Windows Iniciar > D-Link > Assistente de Configuração SE O assistente de configuração irá aparecer e mostrar o Endereço MAC e o endereço de IP de sua(s) câmera(s). Se tiver um servidor DHCP em sua rede, um endereço de IP válido irá ser apresentado. Se sua rede não utiliza um servidor DHCP, o IP estático padrão da câmera (192.168.0.66) será...
- Page 65 Entre com usuário padrão admin e deixe a senha em branco Clique em OK para continuar Esta seção mostra a visão ao vivo de sua câmera. Você pode selecionar o perfil de vídeo e verificar ou operar a câmera. Para informações adicionais sobre a configuração web, verifique o manual do usuário incluso no CD-ROM ou acesse o site da D-Link. D-Link DCS-7517 Quick Install Guide...
-
Page 66: Instalação Do Cartão Microsd
Desparafuse o protetor de cartão MicroSD e puxe o protetor para abrir. Insira o cartão MicroSD Pressione o cartão MicroSD na câmera com os contatos dourados virados para a base da câmera. Para retirar o cartão MicroSD, pressione o cartão MicroSD para a entrada. Nota: Usuários são avisados a garantir que os selos à prova d’água estão firmemente fixados no lugar. D-Link DCS-7517 Quick Install Guide... -
Page 67: Instruções De Instalação
Conecte os cabos de energia e Ethernet, ou simplesmente o cabo ethernet se estiver utilizando uma conexão PoE Se o kit de cabos não for requerido, pode ser facilmente desconectado da câmera, e o soquete selado com o protetor de cabo a prova d’água. D-Link DCS-7517 Quick Install Guide... - Page 68 Informações Adicionais Auxilio adicional está disponível através de nosso suporte técnico listado no verso do Guia do Usuário. Para obter mais informações sobre os produtos da D-Link ou informações de marketing, visite: http://www.dlink.com.br Informações sobre garantia Visite http://suporte.dlink.com.br/suporte/listadeprodutos/ para obter informações sobre...
- Page 69 2. 硬體概觀 3. 硬體安裝 4. 使用精靈來設定攝影機 5. 安裝SD卡 6. 壁掛方式 包裝內容 � DCS-7517 5百萬畫素夜視室外型網路攝影機 � 光碟(包含使用手冊及程式) � 快速安裝手冊 � 電源供應器 � 線束 � RJ-45延伸連接埠 � 壁掛支架及螺絲 � 定位貼紙 � 線材防水蓋 若有缺少上述的任何物品，請聯絡您的經銷商。 安全須知: 中 此產品應該由具備相關證照的技術人員安裝，以符合當地的法規及避免產品的保固失效。 備註: 建議使用者確認防水密封處是否有緊密連接。 文 D-Link DCS-7517 Quick Install Guide...
- Page 70 硬體概觀 攝影機鏡頭 microSD卡蓋板 IR指示燈 取下蓋板以插入/取出 在低光源的環境下提 microSD卡 供照明 乙太網路接頭 電源接頭 供乙太網路使用的RJ-45連接 連接12V DC的電源 頭，也可使用PoE的方式來供 電給攝影機 音訊輸出 連接喇叭 音訊輸入 連接麥克風 DI/DO接頭 連接外接裝置的I/O接頭 Reset孔 按壓約10秒可將攝影機的設定 中 清空並回復至出廠預設值 類比視訊輸出 文 D-Link DCS-7517 Quick Install Guide...
- Page 71 硬體安裝 使用12V DC電源供應器連接 1. 透過乙太網路線將網路攝影機連接至交換器。 2. 將包裝內附的電源供應器連接至攝影機和電源插座。 透過PoE交換器連線 若您是使用PoE交換器，請透過乙太網路線將攝影機連接至交換器，此方式將可透過網路 線來提供資料和電源傳輸。 中 文 D-Link DCS-7517 Quick Install Guide...
- Page 72 使用精靈來設定攝影機 請將包裝內附的光碟放入您電腦的光碟機並開始執行安裝。若您電腦的自動執行功能 已被停用，或D-Link Launcher無法自動執行時，請點選開始>執行後輸入「D:\autorun. exe」(D代表您光碟機的代號)。 將會開啟以下視窗。 請點選「Next」來繼續。 點選「Yes」接受授權同意書。 中 請點選「Next」來開始安裝程序。 文 備註: 此安裝程序可能需要數分鐘來完成。 請點選「Finish」來完成安裝。 D-Link DCS-7517 Quick Install Guide...
- Page 73 請點選Windows開始選單中的D-Link Setup Wizard SE 圖示。 開始 > D-Link > Setup Wizard SE 設定精靈中將會顯示您攝影機的MAC位址及IP位址。若 您的網路中有DHCP伺服器時，將會顯示由DHCP派發的 有效IP位址。若您的網路中沒有DHCP伺服器，則將會顯 示攝影機的預設IP位址192.168.0.66。 請選擇您的攝影機，再點選「Wizard」 的按鈕來繼續。 請輸入管理者(Admin) 的名稱和密碼。在首次登入 時，預設的管理者名稱為「admin」無密碼。 請點選「Next」來繼續。 若您要讓攝影機在開機後自動由DHCP伺服器 (例如路由 中 器) 取得IP位址時請選擇「DHCP」。若您要讓攝影機每 次皆使用相同的IP時請選擇「Static IP」並輸入您要使用 文 的IP位址。 請點選「Next」來繼續。 請確認您的設定是否正確並點選「Restart」來重新啟動 攝影機。 D-Link DCS-7517 Quick Install Guide...
- Page 74 透過網頁瀏覽器來觀看攝影機影像 請點選Windows開始選單中的D-Link Setup Wizard SE 圖示 (開始 > D-Link > Setup Wizard SE)。 請選擇攝影機並點選「Link」的按鈕來連結網頁 設定介面。 設定精靈將會自動以攝影機的IP位址來開啟設定 網頁。 請在「User name」的欄位中輸入預設的「admin」 ，「Password」的欄位不需輸入(空白)並點選「OK」 來進入設定網頁。 請點選「OK」來繼續。 畫面中會顯示您攝影機的即時影像，您可以選擇影像 中 設定檔來觀看或調整設定。若要取得更多關於網頁的 設定資訊，請參考包裝內附的光碟或D-Link網站上的 文 使用手冊。 D-Link DCS-7517 Quick Install Guide...
- Page 75 安裝microSD卡 打開microSD卡蓋板 將microSD卡的蓋板螺絲鬆開並往下拉來開啟蓋板 安裝microSD卡 將microSD卡的金屬面朝前放入至攝影機的microSD卡插槽。若要取出microSD卡時，請 按壓microSD卡來退出。 備註: 建議使用者確認防水密封處是否有緊密連接。 中 文 D-Link DCS-7517 Quick Install Guide...
- Page 76 壁掛方式 建議您在壁掛攝影機前先完成所有設定並確認已可連通網路。 請將定位貼紙黏貼至您想要安裝攝影機的位置，並確認攝影機底座的放置方向(線槽在底 部)。 請依照牆面的材質以適當的工具，用6mm的鑽頭鑽約25mm深的孔，然後放入壁虎以支 撐螺絲。 若您要將攝影機的線材穿過牆壁，請在中央鑽孔並拉線穿過牆壁。 請使用包裝內附的螺絲來將攝影機鎖上牆壁。 定位貼紙 若您要將攝影機的線材放置在攝影機旁，請將線材沿 著底座的線槽放置。 連接電源線及乙太網路線，若您要使用PoE連線時則 僅需要連接乙太網路線。 中 若不需要線束，它可以從攝影機上取下，且插孔可以用線材防水蓋來密封。 文 D-Link DCS-7517 Quick Install Guide...
- Page 77 若要調整攝影機的角度，您可將調整環以逆時針的方向轉鬆，再將攝影機移動至您想要 的位置及角度。在您完成調整後，請將調整環以順時針方向轉緊來固定。 中 文 其他資訊 請造訪官方網站http://www.dlink.com來取得更多產品的相關資訊與協助。 保固資訊 請造訪網站http://warranty.dlink.com/來查看在您地區的保固資訊。 D-Link DCS-7517 Quick Install Guide...
-
Page 78: Isi Paket
3. Instalasi Hardware 4. Konfigurasi dengan Wizard 5. Instalasi SD Card 6. Instruksi Pemasangan Isi Paket � DCS-7517, Kamera jaringan outdoor 5 Megapixel Day & Night � Manual dan Software pada CD-ROM � Panduan Instalasi Cepat � Power Adapter � Kabel � RJ-45 Connector ekstension �... - Page 79 Power over Audio Out Ethernet (PoE) Menyambungkan ke speaker Audio In Menyambungkan ke mikrofon DI/DO Konektor I/O untuk perangkat eksternal Tombol Reset Menyetel ulang kamera ke pengaturan default pabrik Output video analog D-Link DCS-7517 Quick Install Guide...
- Page 80 2. Sambungkan kabel power yang disediakan dari kamera ke stopkontak. Sehubungan dengan Hub PoE Jika Anda menggunakan hub PoE, hubungkan kamera IP ke hub melalui kabel Ethernet, yang akan memberikan transmisi daya dan data melalui kabel tunggal. D-Link DCS-7517 Quick Install Guide...
- Page 81 Konfigurasi dengan Wizard Masukkan CD DCS-7517 ke dalam drive CD-ROM komputer Anda untuk memulai instalasi. Jika fungsi Autorun pada komputer Anda dinonaktifkan, atau jika D-Link Launcher gagal untuk memulai secara otomatis, klik Start > Run. Ketikkan D:\autorun. exe, di mana D: mewakili huruf drive dari drive CD-ROM Anda.
- Page 82 Klik pada D-Link Setup Wizard icon SE yang terbentuk pada menu Start Windows Anda. Start > D-Link > Setup Wizard SE Setup Wizard akan muncul dan menampilkan alamat MAC dan alamat IP dari kamera Anda. Jika Anda memiliki sebuah server DHCP pada jaringan Anda, IP Address yang valid akan ditampilkan. Jika jaringan Anda tidak menggunakan server DHCP, IP default statis kamera jaringan (192.168.0.66) akan ditampilkan.
- Page 83 Anda ke alamat IP kamera. Masukkan admin sebagai username default dan tinggalkan password kosong. Klik OK untuk melanjutkan. Bagian ini menunjukkan video langsung kamera Anda. Anda dapat memilih video profil dan melihat atau mengoperasikan kamera. Untuk informasi tambahan tentang konfigurasi web, silakan lihat manual user disertakan pada CD-ROM atau website D-Link. D-Link DCS-7517 Quick Install Guide...
- Page 84 Memasang Kartu microSD Dorong kartu microSD ke dalam kamera dengan kontak emas berorientasi pada dasar kamera. Untuk mengeluarkan kartu microSD, mendorong kartu microSD ke slot. Catatan: Pengguna disarankan untuk memastikan bahwa segel cuaca dijamin tegas di tempat. D-Link DCS-7517 Quick Install Guide...
-
Page 85: Petunjuk Pemasangan
Hubungkan daya dan kabel Ethernet, atau hanya kabel Ethernet jika Anda menggunakan koneksi PoE. Jika bundel kabel tidak diperlukan, dapat dilepaskan dari kamera dan soket disegel dengan penutup kabel anti air. D-Link DCS-7517 Quick Install Guide... - Page 86 Ketika Anda selesai, putar penyesuaian searah jarum jam untuk mengencangkannya. Informasi Tambahan Bantuan tambahan tersedia melalui kantor kami yang tertera di belakang Panduan Pengguna atau online. Untuk mengetahui lebih lanjut tentang produk D-Link atau pemasaran informasi, silahkan kunjungi website http://www.dlink.com. Informasi garansi Silahkan kunjungi http://warranty.dlink.com/ untuk informasi garansi untuk wilayah Anda.
- Page 88 Ver.1.00(WW)_130x183 2015/06/10 a11633L79C33...
