Connections
Caution
•This unit is designed for negative ground 12 V DC operation only.
•Before making connections, disconnect the ground terminal of the car battery to avoid short circuits.
•Connect the yellow and red power input leads only after all other leads have been connected.
•Be sure to connect the red power input lead to the positive 12 V power terminal which is energized when
the ignition key is in the accessory position.
•Run all ground wires to a common ground point.
•Connect the yellow cord to a free car circuit rated higher than the unit's fuse rating. If you connect this
unit in series with other stereo components, the car circuit they are connected to must be rated higher
than the sum of the individual component's fuse rating. If there are no car circuits rated as high as the
unit's fuse rating, connect the unit directly to the battery. If no car circuits are available for connecting
this unit, connect the unit to a car circuit rated higher than the unit's fuse rating in such a way that if the
unit blows its fuse, no other circuits will be cut off.
•The use of optical instruments with this product will increase eye hazard.
If your car has an accessory position on the ignition key switch
— Power Select Function
To turn the Power Select function on
Press (OFF) while pressing (SOUND).
To turn the accessory position ON or OFF, the clock will be displayed or not.
To avoid battery wear, the clock is not displayed when the unit is initialization.
Reset button
When the installation and connections are over, be sure to press the reset button with a ball-point pen etc.

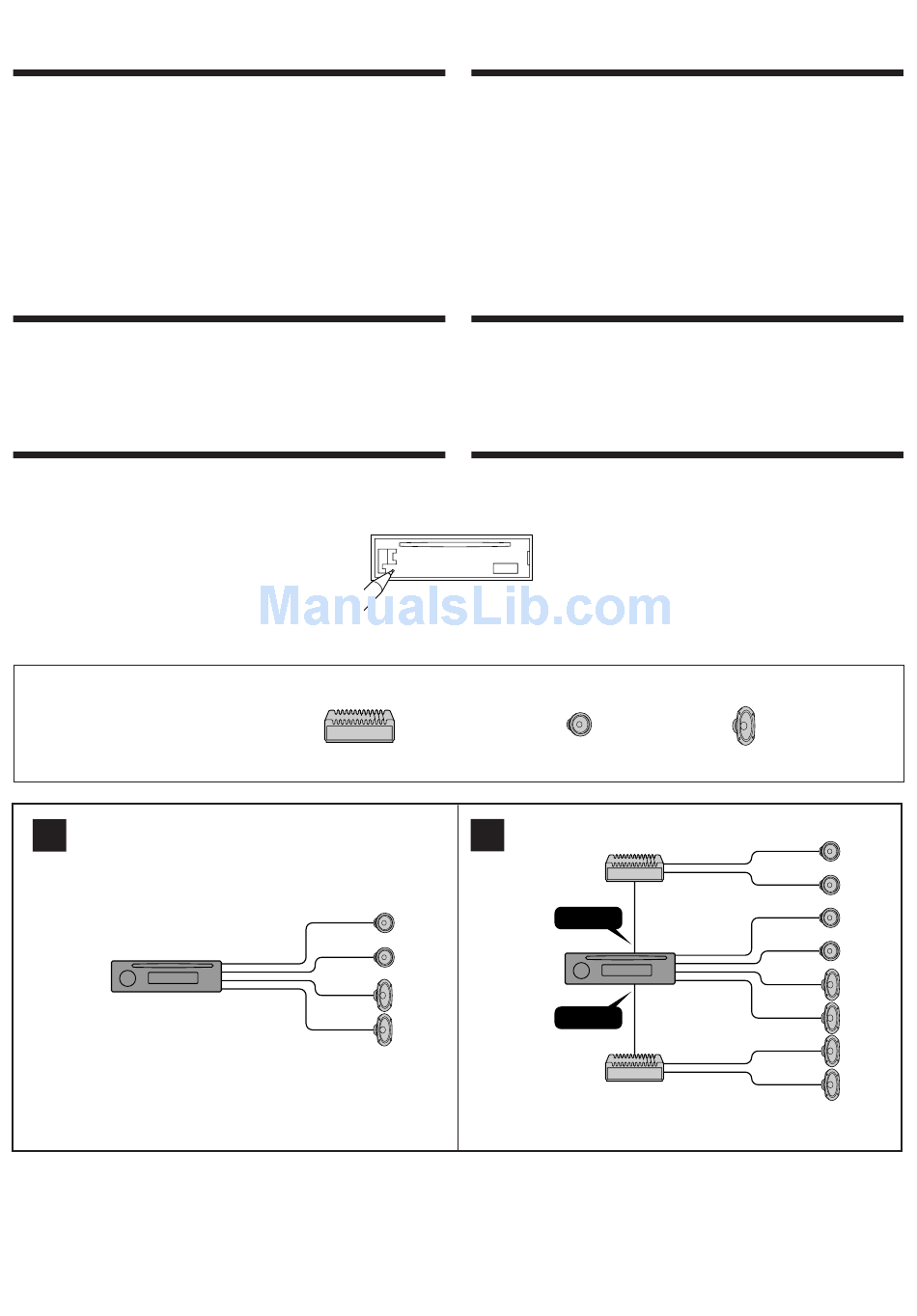

Connection diagram
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
I
Connexions
Précautions
•Cet appareil est conçu pour fonctionner sur tension continue de 12 V avec masse négative.
•Avant d'effectuer les connexions, débrancher la borne de terre de la batterie du véhicule pour éviter tout
court-circuit.
•Brancher les fils d'entrée d'alimentation jaune et rouge seulement après avoir terminé tous les autres
branchements.
•Veiller à ne pas raccorder le fil rouge d'entrée d'alimentation à la borne positive de 12 V qui est alimentée
quand la clé de contact est sur la position accessoires.
•Rassembler tous les fils de terre en un point de masse commun.
•Brancher le câble jaune à un circuit libre de la voiture dont la capacité nominale est supérieure à la
capacité du fusible de l'appareil. Si vous branchez cet appareil en série avec d'autres composants stéréo,
le circuit de la voiture auxquels ils sont raccordés doit afficher une capacité nominale supérieure à la
somme des capacités individuelles de chaque composant. S'il n'y a pas de circuits de voiture affichant
une capacité égale à la capacité du fusible de l'appareil, brancher l'appareil directement à la batterie. Si
aucun circuit de voiture n'est disponible pour connecter cet appareil, brancher l'appareil à un circuit de
voiture supérieur à la capacité du fusible de l'appareil de telle sorte que si l'appareil grille son fusible,
aucun autre circuit ne soit coupé.
Si la serrure de contact de votre voiture comporte une position
accessoires
— Fonction de sélection d'alimentation
Pour activer la fonction de sélection d'alimentation
Appuyez sur (OFF) tout en maintenant (SOUND) enfoncée.
Si vous mettez la clé en position accessoires, l'horloge s'affichera.
Pour éviter la décharge la batterie, l'horloge ne s'affiche pas lorsque l'appareil est initialisé.
Touche de réinitialisation
Quand l'installation et les connexions sont terminées, appuyer sur la touche de réinitialisation avec un stylo
bille ou un objet pointu.
Schémas de connexion
Power amplifier
Amplificateur de puissance
II
LINE OUT
FRONT
LINE OUT
REAR
Front speakers
Rear speakers
Haut-parleurs avant
Haut-parleurs arrière
