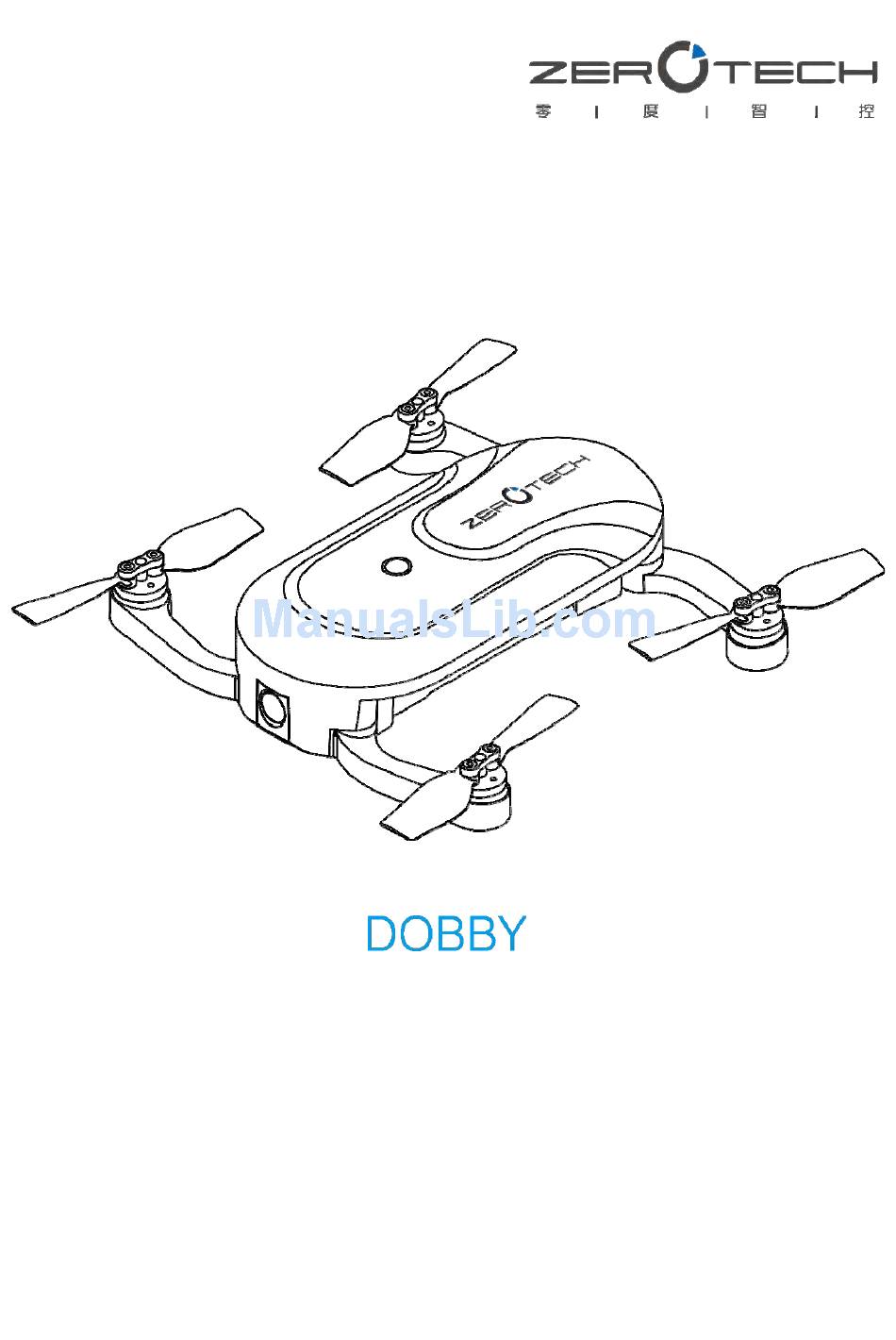

  • Page 1 User Manual  V1.1...

  • Page 2: Table Of Contents

    Table of Contents      Legend........................      1    Symbols  .............................. 1    Suggested Usage  .............................. 1  Downloading the App ............................ 1    Product Overview........................      2    Summary ............................... 2    Functional Highlights  .............................. 2    aircraft part names ............................. 3    Aircraft........................       5    Summary............................ 5    Aircraft On/off Switch and Power Indicator Light..................... 5  Aircraft Status Indicator Light.................... 5  GPS Positioning .............................. 6    Optic Flow and Ultrasonic Localization...................... 6    Flight Data  .............................. 7   ...
  • Page 3 Flying/Photo‐shooting    .........................         19    Flight Environment Requirements.......................... 19    Flight Restrictions  .............................. 19    Check before Flight........................... 20    Compass Calibration ............................ 20    Protection Measures for Flight.......................... 21  Using the App for Flying/Photo‐shooting  ...................... 21    Appendix             Parameter Specifications...................  27    零度智控（北京）智能科技有限公司...

  • Page 4: Legend

    Legend      Symbols         Warning     Note  Suggested Usage      Zerotech has provided the following manuals for DOBBY users:    List of Articles     Guide on Battery Safety    Disclaimer    DOBBY’s Quick Start Guide    DOBBY User Manual  To learn how to use DOBBY, we suggest you read the provided manuals in this order: List of Articles, Guide on  Battery Safety, Disclaimer and then the DOBBY’ Quick Start Guide. If you want to learn more, then read the DOBBY  User Manual.  Downloading the App      Before using this product, you need to download and install the Do.Fun app. You can scan the QR code from  Zerotech’s official website www.zerotech.com or download it from your phone’s App store.     The Do.Fun app supports Android 4.3 and above/iOS 8.0 and above.  零度智控（北京）智能科技有限公司...

  • Page 5: Product Overview

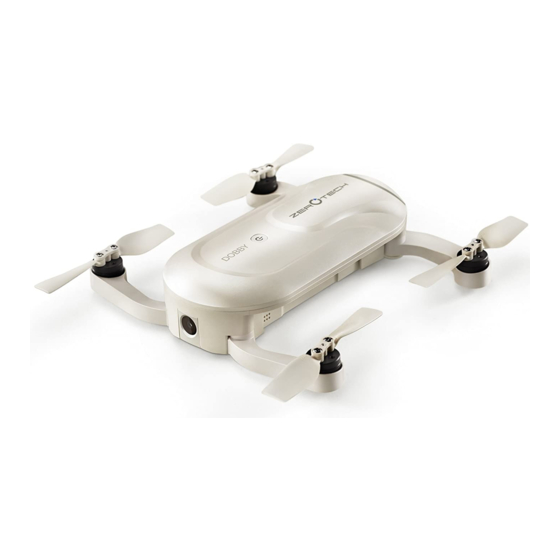

    Product Overview      This section will cover DOBBY’s functional characteristics and the aircraft part names.  Summary      DOBBY is a portable and easy to use ‘Selfie‐aircraft’. It consists of the aircraft itself and the Do.Fun app.    Through using the app, you can control DOBBY’s flight and take photos. The app also allows you to give voice  commands, use earphones and other methods for simple and easy control of DOBBY.  Functional Highlights      In order to give users a quick and safe selfie experience, DOBBY is equipped  with a variety of great functions:   The App   The accompanying app is specifically developed for use with DOBBY and is really simple  to use. It can be used in place of a remote controller for flight control and photo‐ shooting.  Optic Flow and Ultrasonic Wave Positioning  This positioning system combines motion analysis with an ultrasonic distance  measurer  and supports indoor flight.   High Definition Photo‐shooting  Equipped with a professional high definition camera that supports 4208 x 3120 photos and  shoots 1920 x 1080 video recordings.  10s Auto‐Track Video Shooting  Allowing you to zoom in and out just like in films, the 10s auto‐track video shooting turns  you into a director for 10 seconds.  Digital Image Stabilization  After digital image stabilization, your 4K video footage becomes a 1080p high definition videos.  The videos won’t be blurry even if you’re flying during recording.   Take‐off/Landing in the Palm of Your Hand  DOBBY can take‐off from and land safely in the palm of your  hand.  Voice Control  You can give voice commands through the app to control DOBBY’s  零度智控（北京）智能科技有限公司...
  • Page 6 flight and take photos.  Sharing at the Click of a Button    Share your photos directly with your friends on WeChat, Weibo, Facebook or other social media websites. 零度智控（北京）智能科技有限公司...
  • Page 7 零度智控（北京）智能科技有限公司...

  • Page 8: Aircraft Part Names

    Aircraft Part Names  1.  Camera  2.  Propeller  3.  Jib‐arm  4.  Aircraft On/Off Switch  零度智控（北京）智能科技有限公司...

  • Page 9: Aircraft

          5.  Reset Button 6. Micro‐USB Port 7.  Battery 8.  Battery Status    Button 9.  Battery Status  10.  Optic Flow and  11.  A ircraft Status      Indicator Light Ultrasonic Wave Positioning  Indicator Light   Module 零度智控（北京）智能科技有限公司...

  • Page 10: Summary

    Aircraft      Summary      DOBBY mainly consists of a flight system, positioning systems, communication system, a power supply and a  camera. The section will explain the functions of each of these parts of the aircraft.  Aircraft On/Off Switch and Power Indicator Light  The aircraft’s On/Off Switch has an inbuilt power indicator light.    Hold the on/off switch for 2 seconds. Wait until the light starts flashing blue, then remove your finger and the drone  will switch on.     After a few seconds, the drone will make a noise alerting you that the ESC has turned on.    After connecting to the app, the power indicator light will turn blue.    Hold the on/off switch for 3 seconds. When the blue light goes out, remove your finger and the drone will switch off.    Aircraft Status Indicator Light      On the tail end of the drone there is an LED indicator light that changes color. This shows the status of the aircraft.  The status indicator lights of the aircraft and their associated meaning are as follows:           Aircraft Status Indicator Light                  Color                          Meaning     Normal Status      Blue light  GPS Positioning       Blue flashing light               Optic Flow and Ultrasonic Wave Positioning Error           Warning and Abnormal Status       Green flashing light ...

  • Page 11: Gps Positioning

    GPS Positioning      The aircraft uses a GPS/GLONASS dual satellite positioning system. The satellite positioning system is  GPS based, with GLONASS acting as a supplementary system.  During outdoor flight, the aircraft uses GPS positioning when it has found a GPS satellite number  larger than 7.  Optic Flow and Ultrasonic Wave Positioning      The aircraft will use the optic flow and ultrasonic wave positioning during indoor  flight. If the GPS signal is poor during outdoor flight (if the satellite number  found is smaller than 6), then the aircraft will automatically switch to optic flow  and ultrasonic wave positioning.    The optic flow and ultrasonic wave positioning system combines motion analysis  to horizontally position the aircraft during flight and an ultrasonic distance  measurer to determine the distance from the ground. It positions the aircraft  during indoor flight and assists the GPS positioning system during outdoor flight.    The optic flow and ultrasonic wave positioning module is located on the base of  the aircraft. It consists of an optical flow camera and an ultrasonic wave sensor.  Usage Conditions and Restrictions    The optic flow and ultrasonic wave positioning system is used for indoor flight. It is also used for outdoor flight if  the GPS signal is weak. The operating height range for this positioning system is 0.5‐3m.    When using this positioning system, after the aircraft has begun flying and ascended to 0.5m, it will determine if  the requirements for using this system have been met. If they have not, it will initiate landing. If the requirements  are not met for this system during flight, the aircraft will also initiate landing.    Requirements for the optic flow and ultrasonic wave positioning system: When using this system, the area  underneath the aircraft needs be have a noticeable textured surface. Users can put a square cloth on the ground,  table or over any large, flat surface to provide the required textured surface.           The optic flow and ultrasonic wave positioning system may not  work under these circumstances, please use carefully:   Above uniformly‐coloured surfaces (Like completely black, white etc.);   Above strongly reflective or inverted surfaces;...
  • Page 12  Above textured surfaces that are too bare or too cluttered;  Above objects or materials that easily absorb ultrasonic waves;  Above very bright or very dark objects/materials.  Ensure that the optical flow camera surface is clear.  While the optic flow and ultrasonic wave system is operating, please do not use DOBBY near  other ultrasonic equipment, including other drones.  The ultrasonic wave sensor will emit waves that are inaudible to humans but may cause distress  to some animals. Please don’t use DOBBY close to animals while using this positioning system.  零度智控（北京）智能科技有限公司...

  • Page 13: Flight Data

    Flight  Data      DOBBY will begin to record flight data from the moment you turn it on. It will stop recording the data once the  power source is turned off. The data file will be sent to your media library. The name of the file will be the time  when the data was recorded. You can download the file directly to your mobile device from the app.  Propell er  DOBBY has 4 sets (8 blades) of 3 inch long foldable propeller blades. The blades are already fitted, users only need to   expand the jib‐arms before flight. When you’re done flying, fold the jib‐arms and propellers into the base of the  drone to prevent damaging them .   The propellers blades have either ‘A’ or ‘B’ on the top to indicate in   which direction they spin, as shown on the first picture   on the right.  Replacing the Propeller Blades   Old  propeller  blades  must  be  replaced  with  new  blades  that  spin  in  the  same  direction.  Propeller  blades  with  an  ‘A’  on  top  must  be  replaced  with  new  blades  that  also ...
  • Page 14 零度智控（北京）智能科技有限公司...
  • Page 15 Charge status: The battery comes with a battery status indicator light, which shows the battery’s  current charge;   Balance Charging Protection: automatic balance of the battery’s internal cell voltage to preserve the battery;  Overcharge Protection: Overcharging can seriously damage the battery. The battery will stop charging once it  has reached 8.7V;   Over‐discharge Protection: Over‐discharging can seriously damage the battery. The battery will cease output  when the discharge has reached 4.6V;  Short‐circuit Protection: If the battery short‐circuits, it will cease output to protect itself. Before  using DOBBY, ensure that the battery is fully charged. For more details about charging the battery,  please refer to the “Charging the Battery” section on page 9.     Using the Battery  Before using DOBBY, please put batteries in the battery compartment.   Please don’t remove the batteries while DOBBY is turned on.  Don’t use damaged or swollen batteries.  In hot environments, be mindful of the battery overheating.  If the battery gives off a strange smell, starts burning, changes shape/colour or shows any type of  change during use, while charging or in storage, remove the battery immediately and do not continue to use it. In colder environments，the battery’s usage time may drop. Please charge the battery prior to use and keep  it warm. You can warm it up in the battery compartment. Wait until it has completely warming up  before flying again.    Battery Status Indicator Lights      The battery also has a battery status indicator light. It is set up as in the picture below：  LED 1 LED 2 BatteryStatusIndicatorLights...
  • Page 16 0-25% 零度智控（北京）智能科技有限公司...
  • Page 17 25-50% 50-75% 75-100% Charging the Battery      The battery comes with a charger, adapter, and a USB cable.     Charge Status Indicator Light            Type‐C Port  USB Port              Charger  Adaptor Plug the battery into the charger. Use the USB cable to connect the charger to the adaptor. Plug the adaptor into a  power‐point and the device will begin charging.  The  charger  uses  high  speed  technology.  Using  it  together  with  the  accompanying  adaptor  allows  for  fast  charging. ...
  • Page 18   Green Flashing  Connect to Power     Light 零度智控（北京）智能科技有限公司...

  • Page 19: Camera

      Red Flashing Light  Error  We suggest you use the provided DOBBY Zerotech battery charging equipment to charge the  battery. Any issues that occur due to use of other charging equipment shall be the responsibility of  the user.   Users can use a mobile power pack to charge the battery.  The adaptor can only be used in areas that are below 2000m above sea level. Camera      DOBBY is equipped with a high definition camera that can take 4208 x 3120 photos and shoot  1920 x 1080 videos.  Camera Pitch Angle Limit  The camera’s pitch angle limit is: ‐90°~ 22.5°. It is divided into 6 rotations, every rotation being 22.5°. The angles for  smallest to largest are: ‐90°, ‐67.5°, ‐45°, ‐22.5°, 0, 22.5°.  Maximumangle Maximumelevation The Camera’s Maximum Angle and Elevation     Any adjustments of the pitch angle need to be done manually. Push the camera to the desired angle until it feels  fixed into position and that it will not slide around. Micro‐USB Port       While DOBBY is turned on, use the provided USB cable and adaptor to connect DOBBY to your computer. You can  then copy your photos and video recordings onto your computer.      DOBBY must be turned on for it to be able to connect to your computer.   DOBBY’s Micro‐USB port can only be connected to data communication interfaces, do not connect  to power sources. 零度智控（北京）智能科技有限公司...

  • Page 20: Reset Button

    Reset Button      Hold down the reset button on the base of the aircraft for 3 seconds to reset the Wi‐Fi, including:    1.  The default SSID and password:    SSID: Dobby‐xxxxxx, the ‘xxxxxx’ are the last 6 alphanumeric digits of the Wi‐Fi’s MAC address. Password: zerotech    2.  The Wi‐Fi frequency, which will reset to 2.4GHz. 零度智控（北京）智能科技有限公司...
  • Page 21 零度智控（北京）智能科技有限公司...
  • Page 22 App      This section will cover the main parts of the Do.Fun app and the set‐up method.  Summary    The Do.Fun app is specifically developed to be used with DOBBY. Users can use Do.Fun as a remote controller for  flight control and photo‐shooting. You can download the app by scanning the QR code on Zerotech’s official  website www.zerotech.com, or you can download it from the app store on your mobile device.  Main User Interface  All the necessary status indicators and main function icons are on the main user interface. The layout is as follows:            Positioning Status Connection Status Aircraft Charge    Status             Palm Take‐off/Landing One Click Take‐off/Landing Voice Control                 Settings Timed Photo Mode/Parameter  ...
  • Page 23 零度智控（北京）智能科技有限公司...
  • Page 24 Positioning Status    The positioning status indicators and their corresponding meanings are as follows:    Normal Error  If an error occurs with the positioning system during flight, DOBBY  will initiate landing. Connection Status  The connection status indicators and their corresponding meanings are as follows:    Not connected     Connected If the Wi‐Fi connection is lost during flight，DOBBY will fly back towards you if the GPS positioning is  being used, or initiate landing if the optic flow and ultrasonic wave positioning system is being used.  Aircraft Charge Status    The aircraft charge status indicators and their corresponding charge percentages are as follows：  100%~81% 80%~61% 60%~41% 40%~21% 20%~1% If the charge becomes too low during flight, DOBBY will initiate landing.  零度智控（北京）智能科技有限公司...
  • Page 25 零度智控（北京）智能科技有限公司...

  • Page 26: App Settings

     A fully charged battery will allow for approximately 9 minutes of flight time.  Please base your photo‐shooting time on the amount of charge left, and connect the battery to  charge as soon as possible. Palm Take‐off/Landing         After clicking this icon DOBBY,  will take‐off from your palm.      After clicking this icon, DOBBY  will initiate a palm landing.    One Click Take‐off/Landing         Clicking this icon will initiate take‐off.      While flying, clicking this icon will initiate  landing  Voice Control         Clicking this icon will activate voice   control.  Settings         Users can register/logon to their account, change the app settings and search for related content by clicking  this icon. You will have to use your mobile data or connect to a router to register/logon to your account  and/or search for related content.    Timed Photos         Click this icon to start timed photos and to set the delay time.     Mode/Parameters/Settings    Mode ...
  • Page 27   Settings     Image stabilization: Select the flight path angle lens in 10s auto‐track video shooting and open the image  stabilization function. 零度智控（北京）智能科技有限公司...
  • Page 28 零度智控（北京）智能科技有限公司...

  • Page 29: Media Library

        Record        Click this icon to record.          Media    Library    Click this icon to look at your media library. Upgrading Your Account and Function Unlocking    After using your Zerotech account to logon to the app, your account will be upgraded one level for every 10  minutes of flight.     O nce your account has reached a certain level, certain functions will be unlocked as shown in the  table below:        Account  Type Flying  Indoor Flight   Palm Take‐  Voice  Somersault       Level Height ...
  • Page 30 Do.Fun comes with two control methods that users can choose between: the motion controller and the swipe  method. Using your mobile device’s gravity sensor, the motion controller method allows you to control DOBBY’s  flight by tilting your mobile device.  For specifics on operation, please refer to the “Motion Controller Method” section on page 22.  Looking through the camera’s point of view, the swipe method allows you to control DOBBY’s flight by moving  your fingers in the viewfinder frame on your screen. For specifics on operation, please refer to the “Swipe  Method” section on page 23.     Controller Mode  The default controller mode is set to reverse controller.   The reverse controller is used for taking selfies. When in use, the  camera perspective is opposite to the user’s perspective. After  turning this mode on, DOBBY’s flight direction will follow the  user’s perspective. The flight direction will be the same as the  operating direction for the user. Please refer to the “Motion  Controller Method” section on page 22.  When using the forward facing controller, DOBBY’s flight direction  will follow the camera’s perspective. DOBBY’s flight direction will  be the same as the user’s operational direction. When you’re not  taking selfies, we suggest you use the forward facing controller for  easier operation.  The controller mode is only used with the motion controller. The  swipe method always follows the camera’s perspective.  Hand Switching (left and right)  The default position of the throttle is on the on the right hand side.  You can choose between a left hand throttle (The throttle being on the left side of the screen) or a right hand  throttle (the throttle being on the right side of the screen). Please refer to the “Motion Controller” section on  page 22.  Somersault  After starting this function, the   “Somersault” icon will appear on the bottom left hand side of the screen.  Every time you click this icon, DOBBY will do a somersault. The shortest interval between somersaults is 1 second.  Changing the Wi‐Fi Details    Users can change the Wi‐Fi’s SSID and password. The SSID can be up to 16 characters long. It can be written in  零度智控（北京）智能科技有限公司...
  • Page 31 Chinese, English, numbers or special characters. The password has to be between 8‐20 characters long and can be  made up of numbers, letters and/or special characters.     Switching Between Wi‐Fi Frequencies  The default frequency is set to 2.4GHz.  DOBBY supports both a 2.4GHz and 5GHz frequency. You can switch  between them on this page.  Compass Calibration    The Do.Fun app can assist with compass calibration. Please refer to the “Compass Calibration” section on page 20.    Preview Resolution    The default preview resolution is set to 320 x 240. 零度智控（北京）智能科技有限公司...
  • Page 32 You can choose from three real time preview resolution options (1280 x 720, 640 x 480 and 320 x  240) on the viewfinder screen.  Available Storage  Check the available storage space on DOBBY. Please base your photo‐shooting on the available  storage space and routinely clear DOBBY’s memory.  Media Library    When opening the media library, it will go to photo gallery by default. It displays photos in date order.  Click the  “Video” button at the top of the screen to switch to the video gallery. Photos      After you connect to DOBBY’s Wi‐Fi, when you take photos the thumbnails will automatically be sent to your  mobile device. The photo page displays thumbnails in date order. Swipe up to load more thumbnails and swipe down  the load new thumbnails.  Selecting Photos   To select a photo, click the tick in the bottom right hand corner of the photo. To select all photos,  click the “Select All” icon next to the date at the top of the screen.  Deleting Photos  After selecting a photo, click the “Delete” icon in the upper right hand  corner of the screen to remove the photos you have selected from  your media library. When you are connected to DOBBY’s Wi‐Fi, it will  delete the files from both DOBBY and your mobile device. When the  Wi‐Fi is not connected, you are not able to delete the files from  DOBBY.  The browsing page also has a “Delete” icon so you can delete photos  directly.  零度智控（北京）智能科技有限公司...
  • Page 33 Downloading & Browsing    You can download and browse through your photos by clicking on the thumbnails.  You can download photos  directly from the thumbnail browsing page. You can download photos by swiping left and right and browse photos  by swiping up and down. Selecting a photo will make it full screen. 零度智控（北京）智能科技有限公司...
  • Page 34 零度智控（北京）智能科技有限公司...
  • Page 35 If you have an iOS, allow access to your photo gallery in system settings, otherwise you will only be  able to click the ‘download’ button in the top right hand corner to download photos to your gallery  (Only  iOS’  have  the  ‘Download’  button  on  the  photos  page).  Other  downloading  methods  will  download photos into a new folder and won’t be able to download photos into your gallery.  Photo Sharing    There is a “Share” icon on the browsing page, clicking this icon will share your photos instantly to your WeChat,  Weibo and Facebook.  Sharing your photos will either use your mobile data or switch your Wi‐Fi connection back to a router.  Video    Browsing through videos is basically the same as browsing through photos, but to download videos to your mobile  device you must click the “Download” icon on the top right hand corner after selecting the video. There will be a  progress bar during the download. You can download multiple videos at the same time. You can also background  download.    You can share your videos directly with your friends on WeChat, Weibo and Facebook.   iOS mobile device users, please allow access to photo gallery in system settings, otherwise you will  only be able to download videos into a new folder and not into your gallery.  零度智控（北京）智能科技有限公司...

  • Page 36: Flying/Photo‐Shooting

    Flying/Photo‐shooting      Before flying please read the Disclaimer and Guide on Battery Safety to understand the safety precautions. This  section will cover what you need to know and how you need to prepare before flying DOBBY, as well as details on  flight and photo shooting operation.  Flight Environment Requirements    Indoors   DOBBY uses the optic flow and ultrasonic wave positioning system during indoor flight. The flight area needs to  be above a textured surface that is not to bare or too cluttered. If you can’t find an appropriate surface, you will  need to lay a square cloth on the floor, table or other flat surface. Indoor flight needs to be conducted in a well‐lit  area（Luminosity >15 lux） , an ordinary fluorescent light bulb will be enough to fulfill this requirement.  For more information on indoor flight environment requirements,  please refer to the “Optic Flow and Ultrasonic Wave Positioning”  section on page 6.  Outdoors    Don’t fly DOBBY in bad weather conditions, such as in wind, rain, snow etc.    Please fly in open areas with no large buildings or structures.   When flying, always keep DOBBY in your line of sight.   Ensure that you avoid obstacles, high voltage wires, trees and shrubbery, groups of people, bodies of water etc.  This aircraft cannot operate in the north and south poles.    In areas 3000m or higher above sea level, flight function may be affected due to environmental conditions. Please  fly with caution.    If the GPS signal is weak, DOBBY will automatically switch to the optic flow and ultrasonic wave positioning system.  Please ensure the requirements for the optic flow and ultrasonic wave positioning system are met. Please refer to  the “Optic Flow and Ultrasonic Wave Positioning” section on page 6.  Flight Restrictions      Maximum height using GPS positioning: 50m.  Maximum height using optic flow and ultrasonic  wave positioning: 3m.   Controlling distance: 100m（In open areas with  no obstructions） . ...
  • Page 37 No‐Fly Zones  According to policy and regulation, Beijing’s five ring roads, areas of Xinjiang and the surrounding areas of airports  are strictly no fly zones.    The drone will not be able to begin flight in restricted areas while using GPS mode. The app will notify you: “Cannot  fly in a no fly zone.”  零度智控（北京）智能科技有限公司...

  • Page 38: Check Before Flight

    What to Check Before Flight      Please check the following before flying. Only begin flying if all of the following conditions are met:    1.   Check that DOBBY and your mobile device have enough charge;    2.   Ensure that the jib‐arms are fully expanded;    3.   Check that the propeller blades and other parts of the aircraft aren’t loose or damaged;    4.   Check that the lenses on the optical flow camera and the front facing camera are clean.  Compass Calibration   You need to calibrate your compass before flying DOBBY for the first time. Otherwise, the system  may not be able to function normally, which can affect flight safety.  The compass is easily interfered with by other electronic equipment. This can lead to data  abnormalities, affect flight and even lead to crashes. Regular re‐calibration ensures that the compass is working at its  best.    Please re‐calibrate your compass in the following circumstances：  Before the first time flying and the first time flying outside;   When the distance between the last location you flew and the current location you are flying  is quite far;  When there is serious drifting during flight, such as the inability to flight straight.  Please open the jib‐arms prior to calibration to avoid interference during calibration.  Do not calibrate your compass near large metal objects or in places with strong magnetic fields. You can calibrate your compass in the Do.Fun app. Go to “Settings” – “Calibrate Compass” and you will be prompted  to start calibration process.    The process for compass calibration is as follows：    1.  Open up the jib‐arms. Select “Compass calibration” in the app’s settings page to start. ...
  • Page 39 零度智控（北京）智能科技有限公司...
  • Page 40 When DOBBY tilts beyond 45°, it will automatically turn off as a safety precaution (excluding during  the somersaults).   Using  the  App  for  Flight  and  Photo‐ shooting      Connect  your  mobile  device  to  DOBBY’s  Wi‐Fi（The  default  SSID  is“Dobby‐XXXXXX” ， the  ‘XXXXXX’  is  the  last  six  alphanumeric digits of the Wi‐Fi’s MAC. The default password is “zerotech” .   You can change these details in settings）  and  open the Do.Fun app’s main user interface. If the connection status on the right hand side of the page says “Connected”,  then you are ready to start flying.   When flying, keep DOBBY in your line of sight.  When you touch DOBBY with your hand or other objects, like when using the palm take‐...
  • Page 41  Take extra care not to run into people or objects during indoor flight.  零度智控（北京）智能科技有限公司...
  • Page 42 Take‐off/Landing      One Click Take‐off                         Hold the    “One click take‐off” icon on the left hand side of the main user interface. After the 3  second timer has finished, DOBBY will take‐off. DOBBY will ascend 1.5m high during take‐off. Afterwards, the icon  will switch to   “Landing”.  Landing    Click the  “Landing” icon and DOBBY will proceed to land. After landing the icon will switch to the     “Landing” icon.    Palm Take‐off  Click the             “Palm Take‐off” icon. A notification will pop‐up on the app with the options “Confirm” and “Cancel”. “Confirm” will  initiate take‐off, “Cancel” will not. After take‐off the icon should switch to     “Palm Landing”. Palm Landing    Fly Dobby at head level height and then click the   “Palm Landing” icon. The icon will change into this:      Extend your palm underneath DOBBY and then it will slowly land in your palm and turn off. The furthest  distance between your palm and DOBBY for this to work is 0.5m. Users must complete this action within 10  seconds of clicking the icon or the palm landing function will automatically shut down. When the icon changes  back to this,  it indicates that that the palm landing function is no longer active.     Flight Control   During your first time flying DOBBY, please only operate the aircraft on a small scale. Pay  attention to the flight direction and adjust the flight speed, slowly working towards large scale  operation.
  • Page 43 (图内容的翻译：Throttle, Up, Down, Left turn, Right Turn, Motion Controller)  Flying Forwards/Backwards/Left/Right: Press any part of the motion controller area and tilt your mobile device  forward, backward, left or right. To avoid any mishaps, the sensor will only work when your phone is tilted within 45°.    Ascent/Descent: Move your finger up and down on the throttle; Left/Right Turn: Move your finger left and right on  the throttle   The default position of the throttle is set to the right hand side. You can move it to the left hand  side in “Settings” – “Hand Switching (left and right)”.  The default controller mode is set to reverse controller. You can change this to forward facing  controller in “Settings” – “Controller Mode”. For more information on the reverse controller  and its applicable usage, please refer to the “Controller Mode”    section on page 16.  The default control method is set to motion controller. If you have switched to Swipe Method， you can switch back to the swipe method in “Settings” – “Control Mode”.  Swipe Method    Looking through the camera’s point of view, you can control DOBBY’s flight by moving  your finger within the viewfinder frame.   Ascent/Descent, flying left/right: Move your fingers up/down, left/right in the viewfinder  screen;  Flying backwards: Place two fingers on the viewfinder screen and pull them inward;   Flying forwards: Place two fingers in the viewfinder screen and push them outwards;  Turning left/right: After clicking the  “Turn” icon in the top right hand corner of the  screen, it will change to this:  Moving your finger left/right in the viewfinder  frame will make DOBBY turn left/right. Clicking this icon  again will exit this  零度智控（北京）智能科技有限公司...
  • Page 44   function. The default control method is set to motion controller. You can change this to the swipe method in  “Settings” – “Control Method”.  零度智控（北京）智能科技有限公司...
  • Page 45 Taking Photos/Video Recording      Photos    In single shot mode, every time you click the   “Shutter” icon, DOBBY will take one photo.    In burst shot mode, every time you click the   “Shutter” icon, DOBBY will take a series of photos.    You can take photos using the volume control (+/‐) on your mobile device or earphones. It is the same method as  using the   “Shutter” icon.   The default photo shooting mode is set to single shot. You can switch between single  shot/burst shot mode and set the amount of photos taken in burst shot (the default amount is  3 photos) in “Mode/Parameters/Settings” – “Mode”. Please refer to the  “Mode/Parameters/Settings” section on page 14.   Timed photos are turned off by default.  Y ou can switch this function on in “Timed Photos” and set  the delay time. Please refer to the “Timed Photos” section on page 14.  Video Recording     Hold the   “Record” icon to begin recording on the recording interface. Click the   “Stop Recording” icon to  stop recording and return to the main user interface.  There is no time limit for video recording. The video length will appear on the  bottom of the screen.   The video recording screen looks like the picture below：  You can use the motion controller and swipe control for flight while recording.  零度智控（北京）智能科技有限公司...
  • Page 46 10s Auto‐track Video Shooting       Click the second icon “Mode/Parameters/Settings” on the upper right hand side. Select the   “Short Video” icon  from the “Mode” menu that pops up to enter the 10s auto‐track video shooting mode. 零度智控（北京）智能科技有限公司...
  • Page 47 On the short video interface click the   “Record” icon to record a video.  DOBBY will fly in the direction of the set flight path angle lens. Removing your hand from the screen will  stop recording and DOBBY will automatically fly back towards you. You can also record short videos  during DOBBY’s return flight.    Short videos can only be 10s long, the recording time will appear on the  bottom of the screen.  Click the  icon on the top left hand corner to return to the main user    interface.  The short video screen looks like this:   You can select the flight path angle lens in “Settings” – “Mode/Parameters/Settings”. Please refer  to the “Mode/Parameters/Settings” section on page 14.  The flight path angle lens needs to correspond to the camera’s pitch angle. The camera’s pitch  angle can be adjusted by hand. Please refer to the “Camera” section on page 10.  You can only use the short video function while using the GPS positioning system.  Using the motion controller or swipe method will exit short video recording mode. Image Stabilization    The image stabilization function stabilizes video picture whilst you are recording to minimize shakiness. We  suggest you use it during both video recording and the 10 auto‐track video shooting.     Opening the image stabilization function: Go to “Mode/Parameters/Settings” ‐ “Settings”. Select the flight path  angle lens in 10s auto‐track video shooting and turn on the image stabilizer. Every time you open the app you will  need to turn on the image stabilizer again.    Closing the image stabilizer: When the aircraft’s temperature reaches 70°C or if you exit the app, the image  stabilizer will turn off automatically.  Voice Control       零度智控（北京）智能科技有限公司...
  • Page 48 Hold the   “Voice Control” icon on the left hand side of the main user interface. An image of a microphone will  pop up in the middle of your screen. You can control DOBBY’s movements by speaking commands into your  mobile device. 零度智控（北京）智能科技有限公司...
  • Page 49     Command in  Command in English  DOBBY’s Action   Chinese     Take‐off 起飞     Fly Up     降落   Landing   Get Down     拍照   Takes a Photo   Cheers     多比   Palm Take‐off   DOBBY Go     回家   Palm Landing  ...
  • Page 50 Statement 15.21 You are cautioned that changes or modifications not expressly approved by the part responsible for compliance could void the user’s authority to operate the equipment. 15.105(b) This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC rules.
  • Page 51 經型式認證合格之低功率射頻電機，非經許可，公司、商號或 使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功 第十二條 能。 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經 發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使 用。 第十四條 前項合法通信，指依電信法規定作業之無線電通信。 低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射 性電機設備之干擾。 零度智控（北京）智能科技有限公司...
  • Page 52 Appendix  Parameter Specification      Aircraft    Weight（Including battery）  199g    Length（Excluding propeller）  Expanded：135mm × 145mm × 36.8mm    Folded：135mm × 67mm × 36.8mm    Maximum usage height (meters above sea level)  3000m    Flight duration  9 minutes（at 0m above sea level）    Operating temperature  0~40°C    Highest wind resistance  28km/h    Positioning system  Outdoors：GPS/GLONASS Dual satellite  positioning   Indoors: Optic flow and ultrasonic wave（ Luminosity>15lux）  Maximum usage height  GPS  positioning: 50m（May need to be adjusted to your country’s regulations ）    Optic flow and ultrasonic wave positioning: 3m    Controlling distance  100m（In open areas with no obstructions）    Vertical: +/‐ 0.1 m（during normal operation with optic flow positioning ...
  • Page 53 EV range  ‐12; ‐8; ‐4; 0; 4; 8; 12    Timed Shots  3s; 5s; 10s; 20s    Video resolution  4K@30fps after image stabilization 1080p@30fps    Video shooting modes  High definition video shooting    10s auto‐track short video shooting    Storage format  Photo: JPG    Video: MP4（MPEG‐4 AVC/H.264）    Storage capacity  16G    USB port type  Micro‐USB port    Battery    Capacity rating  970mAh    Energy rating  7.37Wh    Nominal voltage  7.6V    Battery type  LiPo 2S    Operating temperature (charge)  0~45°C ...
