Tornado
Parts List & Operation/Maintenance Manual
For Commercial Use Only
Catalog No.
94230 (115V, 60Hz)
94231 (230V, 60Hz)
94234 (115V, 60Hz)
94235 (230V, 60Hz)
No. De Catalogo
94230 (115V, 60Hz)
94231 (230V, 60Hz)
94234 (115, 60Hz)
94235 (230V, 60Hz)
Catalogue No.
94230 (115V, 60Hz)
94231 (230V, 60Hz)
94234 (151V, 60Hz)
94235 (230V, 60Hz)

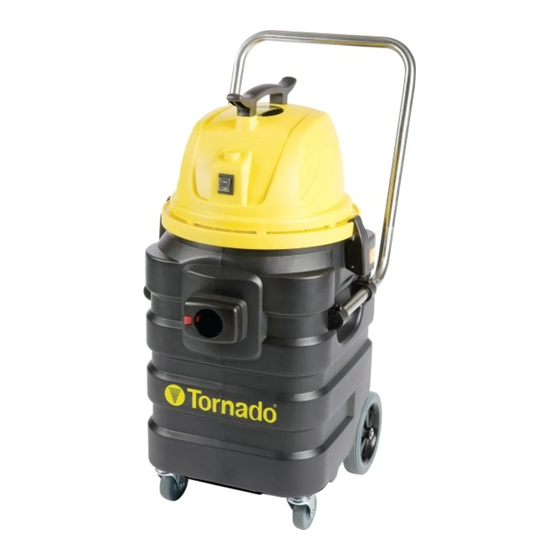

Taskforce® 17 and Taskforce® 10 Wet/Dry Vacuum
Model 94230/94231 and 94234/94235
Taskforce® 17/Taskforce® 10
Taskforce® 17/Taskforce® 10
L4230AC 02/17 2017Tornado Industries
Manual De Operatión Y Mantenimiento
Unicamente Para Uso Comercial
Manuel D'utilisation Et Entretien
Uniquement Pour Usage Commercial
All rights reserved
1
TORNADO INDUSTRIES, LLC
3101 WICHITA COURT
FORT WORTH, TX 76140
PHONE: 800-VACUUMS
FAX: 817-551-0719
WWW.TORNADOVAC.COM
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Tornado Taskforce 17
Summary of Contents for Tornado Taskforce 17
- Page 1 TORNADO INDUSTRIES, LLC 3101 WICHITA COURT FORT WORTH, TX 76140 PHONE: 800-VACUUMS FAX: 817-551-0719 WWW.TORNADOVAC.COM Tornado Parts List & Operation/Maintenance Manual For Commercial Use Only Catalog No. 94230 (115V, 60Hz) 94231 (230V, 60Hz) 94234 (115V, 60Hz) 94235 (230V, 60Hz) No. De Catalogo...
- Page 2 NOTES...
- Page 3 2. All non-wear item parts purchased after warranty expiration are warranted for 90 days. 3. Warranty starts from the date of sale to the consumer or, at Tornado’s discretion, 6 months after the dealer purchased the unit from Tornado, whichever comes first.
- Page 7 When the machine is delivered • Check the carton for signs of shipping damage. • Remove the machine from the carton and look for damage. If the machine is damaged, notify the carrier immediately and request an inspection. Be sure to keep the carton, packing inserts, packing lists, and carrier’s receipt until the inspector has verified your claim.
- Page 8 Dry Suction Insert the cloth filter into the tank (Fig. 1) Place the Head assembly onto the tank (Fig. 3) Engage latches by pressing down (Fig. 4) Attach hose to tank (Fig. 5) Slide wand onto hose (Fig. 6) Twist the collar on the wand to lock wand onto hose (Fig. 7) Connect the extensions to the wand (Fig. 8) Attach the desired accessory to the extension (Fig. 9) Connect the plug to a power outlet and switch on the unit (Fig. 10) When finished, remove the hose by pushing in on the RED tab and pulling the hose (Fig. 11) Wet Suction Remove the cloth filter from the tank (Fig. 2) Fig. 2 Place the Head assembly onto the tank (Fig. 3) Engage latches by pressing down (Fig. 4) Attach hose to tank (Fig. 5) Slide wand onto hose (Fig. 6)
- Page 9 Fig. 6 Fig. 5 Fig. 7 Fig. 8 Fig. 9 Fig. 10 Fig. 11...
- Page 10 Aspiration sec insérer le tissu de filtre dans le réservoir (Fig. 1) placer l'ensemble de la tête sur les verrous de pratiquer la citerne (Fig. 3) en appuyant vers le bas (Fig. 4) joindre flexible pour baguette de diapositive du réservoir (Fig. 5) sur le tuyau Twist (Fig. 6) le collier sur la baguette à la baguette de verrou sur tuyau Connect (Fig. 7), les extensions à la baguette (Fig. 8) joindre l'accessoire désiré à l'extension (Fig. 9) se connecter la prise à une prise de courant et un interrupteur sur la unité (Fig. 10) lorsque terminé, enlever le boyau en poussant l'onglet rouge et tirant le tuyau d'arrosage (Fig. 11) humide succion supprimer les tissus filtre dans le réservoir (Fig. 2) placer l'ensemble de la tête sur les verrous de pratiquer la citerne (Fig. 3) en appuyant vers le bas (Fig. 4) joindre tuyau pour baguette de diapositive de réservoir (Fig. 5) sur le tuyau d'arrosage (Fig. 6) Twist le collier sur la baguette de verrouiller la baguette sur tuyau Connect (Fig. 7), les extensions à la baguette (Fig. 8) Joindre l'accessoire désiré à l'extension (Fig. 9) connecter la prise à une prise de courant et interrupteur sur l'unité (Fig. 10) lorsque terminé, enlever le boyau en poussant... Seco aspiración Inserte el paño del filtro en el tanque (Fig. 1) Coloque el ensamble de la cabeza en los pestillos de enganche del depósito (Fig. 3) presionando hacia abajo (Fig. 4) Conecte la manguera al tubo de diapositiva de depósito (Fig. 5) en la manguera (Fig. 6) Gire el anillo en el tubo de la varilla de bloqueo en la manguera (Fig. 7) Conecte las extensiones de la varilla (Fig. 8) Coloque el accesorio deseado a la extensión (Fig. 9) Conecte el enchufe a un tomacorriente y encienda el unidad (Fig. 10) cuando haya terminado, retire la manguera empujando en la pestaña roja y tirando de la manguera (Fig. 11) aspiración húmeda quite el paño del filtro del tanque (Fig. 2) Coloque el ensamble de la cabeza en los pestillos de enganche del depósito (Fig. 3) presionando hacia abajo (Fig. 4) Conecte la manguera al tubo de diapositiva de depósito (Fig. 5) en la manguera (Fig. 6) Gire el anillo en el tubo para bloquear la varita en la manguera (Fig. 7) Conecte las extensiones de la varilla (Fig. 8) Fije el accesorio deseado a la extensión (Fig. 9) Conecte el enchufe a un tomacorriente y encienda la unidad (Fig. 10) cuando haya terminado, retire la manguera empujando...
-
Page 11: Troubleshooting Guide
TROUBLE SHOOTING GUIDE Loss of Suction CAUSE SOLUTION 1. Tank full 1. Empty tank 2. Cloth tilter assembly clogged 2. Clean cloth filter 3. Clogged hose or wand 3. Remove obstruction 4. Dented tank rim 4.Replace tank 5. Loose or broken fan 5. - Page 12 1. Floor Tool p/n WD112 2. Squeegee Tool p/n WD30A 3. Extension (2 pcs) p/n WD29 4. Dust Brush p/n WD33 5. Crevice Tool p/n WD32 6. Hose p/n WD25 7. Wand p/n WD28...
-
Page 13: Warranty Registration Form
Return to: may or may not apply based on your specific machine. If any defect occurs, the warranty is voided if Tornado Industries service is attempted by non-Authorized Tornado Service Centers. 3101 Wichita Court Fort Worth, TX 76140 ©2017 Tornado Industries. All rights reserved.
