Bedienungsanleitung
Seite: 1-5
User Manual
Page: 6 - 10

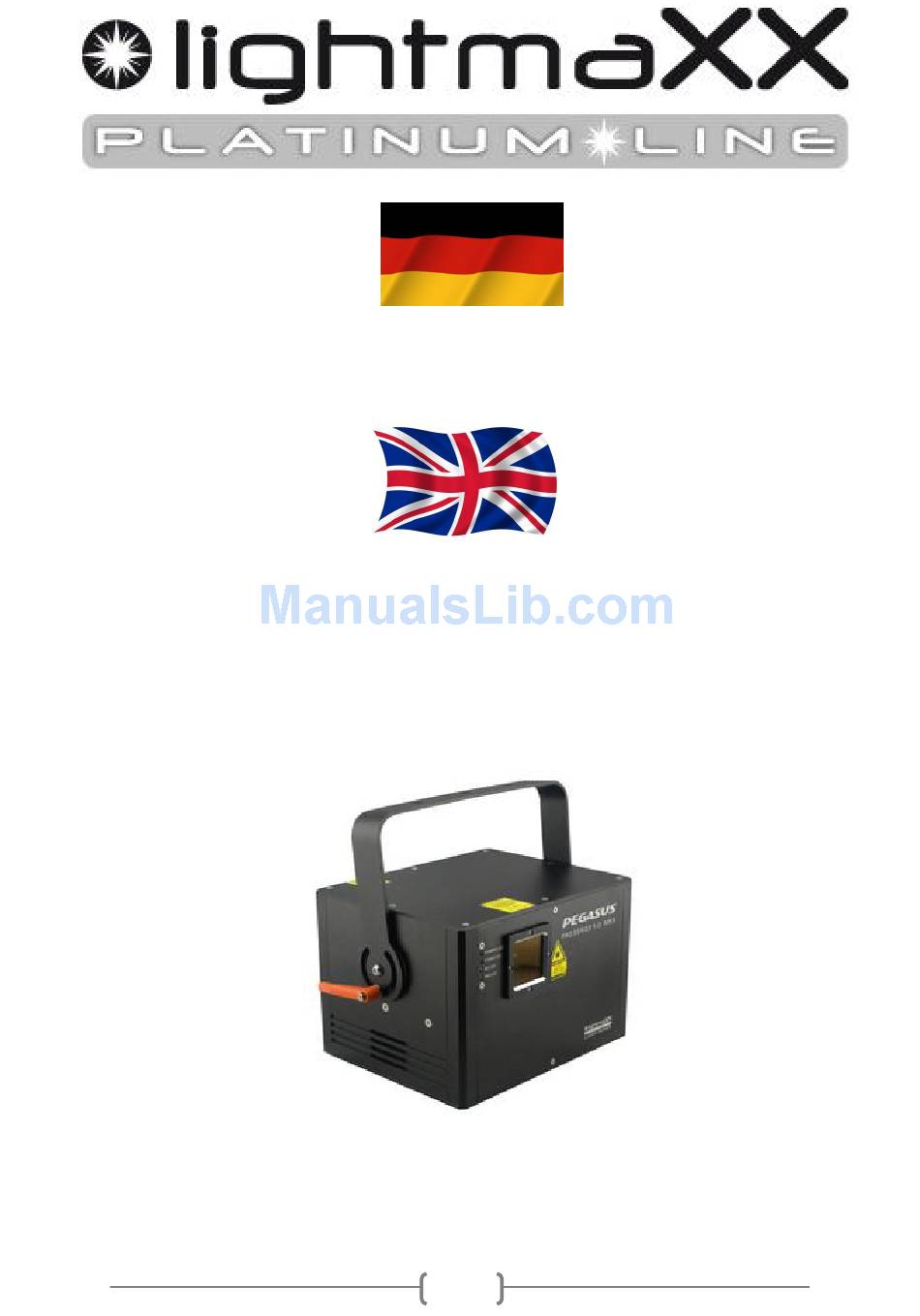

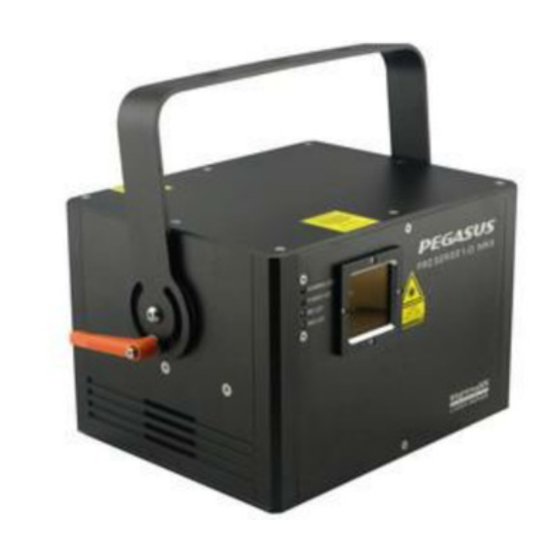

PEGASUS 1.0 MK II
LIG0010529-000
Lieber Kunde,
vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der
folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie
deren Eigenschaften und Funktionen.
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Lightmaxx PEGASUS 1.0 MK II
Summary of Contents for Lightmaxx PEGASUS 1.0 MK II
-
Page 1: User Manual
User Manual Page: 6 - 10 PEGASUS 1.0 MK II LIG0010529-000 Lieber Kunde, vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie deren Eigenschaften und Funktionen. - Page 2 !ACHTUNG! Laserschutzbestimmungen: Durch die starke Bündelung des Laserstrahls ist die gesamte Lichtenergie auf eine geringe Fläche konzentriert. Wird das menschliche Auge von diesem Strahl getroffen, kann dies Schädigungen hervorrufen. Insbesondere besteht die Gefahr von Augenverletzungen beim Blick in den direkten Strahl. Ist der Strahl abgelenkt, was bei den kompakten Showlasersystemen durch die Scanning Einheit fast immer der Fall ist, ist die Wirkung und somit die Gefahr des Strahls um ein Vielfaches geringer.
-
Page 3: Lcd Function Setting
Technische Daten: Laserleistung: 1000 mW RGB… 150mW green laser@532nm, 250mW red laser@635nm, 600mW blue laser@447nm Scanner System: 30k High Speed Galvo Motoren Funktions Modis: Sound to Light, Automatik Modus, Master/Slave, DMX 512, ILDA Anschlusswerte: 240 V, 50 Hz / 40 Watt Gewicht: 6,0 Kg Betriebseinstellungen:... - Page 4 Menüführung: 1. Menü Ebene 2. Menü Ebene 3. Menü Ebene 4. Menü Ebene Running DMX512 A001 (DMX address) Running AUTO (auto Effect 1 (Full show) running mode) Effect 2 (only beam) Effect 3 (only cartoon) Running Music (sound Effect 1 (Full show) activate mode) Effect 2 (only beam) Effect 3 (only animation)
- Page 5 DMX Protokoll: LASER OFF 0~41 LASER OFF 42~83 DMX mode, CH2~CH12 valid Auto Activate 84~125 Build-in cartoon graphics auto running mode 126~167 Build-in beam graphics auto running mode 168~209 Build-in beam graphics auto running mode Sound 210~251 Build-in cartoon graphics auto running mode Activate 252~255 DMX mode, CH2~CH12 valid...
-
Page 6: Installation
Attachments: 1. Laser Light: 1PCS 2. Power Cable: 1PCS 3. User Guide: 1PCS WARNINGS Visible and invisible laser-light, direct beam can damage the human eye and the eyes of animals. Do not look at any Laser light directly. Do not touch the laser aperture with the hand. - Page 7 Front and Rear panel view: 1. Laser Aperture 2. Running LED 3. Power LED indicator 4. Mic LED 5. DMX signal LED 6. Key Switch 7. DB25 ILDA interface 8. Sound sensitivity knob 9. Sound active microphone 10. LCD function setting panel 11. Interlock 12. DMX or linking jack 13.
- Page 8 First Menu Second Menu Third Menu Fourth Menu Running DMX512 A001 (DMX address) Running AUTO (auto Effect 1 (Full show) running mode) Effect 2 (only beam) Effect 3 (only cartoon) Running Music (sound Effect 1 (Full show) activate mode) Effect 2 (only beam) Effect 3 (only animation) Address Choose DMX address...
- Page 9 Universal DMX Operation (DMX mode) This mode allows you to use universal DMX-512 console to operate. 1. Install the units in a suitable position. 2. Use standard XLR cable to connect your units together via the XLR connector on the rear of the units. For longer cable we suggest a terminator at the last fixture.
-
Page 10: Troubleshooting
Pattern 0~63 Choose pattern size, 0 is normal size, 1 is the smallest, 63 is the biggest size 64~127 Auto zooming (-) from slow to fast Zooming 128~191 Auto zooming (+) from slow to fast 192~255 Manual zooming (+/-) from slow to fast Drawing 0~255 Auto drawing from slow to fast...
