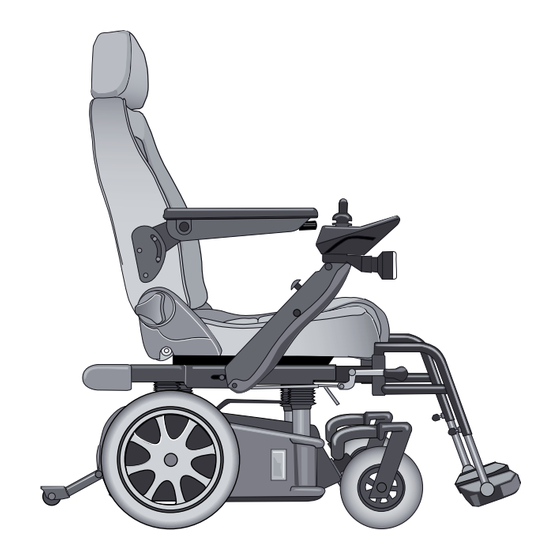

Page 1 Carony Go Autoadapt A power wheelchair that transfer a person into a car seat while seated 4 Bruksanvisning 26 User manual 48 Gebrauchsanweisung 70 Instructions d’utilisation 92 Instrucciones de uso 114 Istruzioni per l’uso...
Page 4 Har du några frågor kring din anpassning är du välkommen att kontakta din installatör. Om du önskar delge oss dina åsikter om produkten eller företaget finns möjligheten att registrera detta på www.autoadapt.com/register. På så sätt hjälper du oss att bli en bättre leverantör.
Page 5 Ta plats i bilsätet Carony Go Säkerhet Säkerhetsåtgärder Handhavande Justeringar Reflexer Manöverpanelen Från rullstol till bil Från bil till rullstol Skötselanvisning Teknisk specifikation Tekniska data Introduktion för användare ”Declaration of conformity” längst bak i manualen.
Page 6 Carony Go Ta plats i bilsätet Säkerhet Säkerhetsåtgärder...
Page 7 Ta plats i bilsätet Carony Go...
Page 8 Carony Go Ta plats i bilsätet Handhavande Justeringar Fotstöd Nackstöd Ryggstöd Fotstöden kan justeras till olika längd Nackstödet kan justeras framåt eller Ryggstödslutningen är begränsad för genom att först släppa vingmuttern. bakåt och uppåt eller nedåt genom att att undvika tipprisk. Ryggstödet justeras med händerna trycka framåt och bakåt,...
Page 9 Ta plats i bilsätet Carony Go Armstöd Sitslyft Höjdjustering / Sitslyften används för att justera dockningshöjden mot vridplattan eller bilsäteslyften Justera armstödet i höjdled genom att i bilen. Justering av sitshöjd är även lämplig för sittande vid bord eller för att nå högre flytta skruven för höjdjustering till lämp-...
Page 10 Carony Go Ta plats i bilsätet Reflexer Carony Go är som standard utrustad med 2 st röda reflexer bak, en gul på vardera Sits sida samt två vita fram. Belysning finns som tillval. Belysning skall användas vid utom- Sitsens längd justeras genom att flytta huskörning efter mörkrets inbrott.
Page 11 Ta plats i bilsätet Carony Go Manöverpanelen Inställningsminne Låst läge När Carony Go stängs av har alla inställ- När AV/PÅ knappen hålls nere i 4 ningar, som t.ex hastighet, sitshöjd m.m. sekunder låses manöverpanelen. För att memorerats tills nästa gång Carony Go låsa upp, tryck två...
Page 12 Carony Go Ta plats i bilsätet Manöverpanelens arm fälls ner på följande sätt Dra frigöringsspaken på armens ovansida bakåt och fäll samtidigt ner panelarmen. Nu har även manöverpanelen frigjorts och kan därmed fällas åt sidan. Manöverpanelens arm fälls upp på följande sätt Dra frigöringsspaken bakåt, så...
Page 13 Ta plats i bilsätet Carony Go Att köra Aktivera stolen genom att trycka på Ställ in önskad maxhastighet genom att trycka på för högre fart, eller på för långsammare . Det finns fem olika hastighetslägen, vilket visas på hastighetsvisaren i cirkeln innanför hastighetsknapparna.
Page 14: Från Rullstol Till Bil
Från rullstol till bil 1. Backa rullstolen 2. Frigör motorerna 3. Ställ in rätt höjd för dockning Backa Carony Go intill den utvridna Frigör motorerna genom att dra spaken Höj eller sänk rullstolen för att komma i vridplattan i bilen, eller den nedsänkta som sitter på...
Page 15 Ta plats i bilsätet Carony Go 4. Lås fast 5. Flytta över sätet 6. Lossa underredet Höjdjustera för att kompensera viktför- Kör in rullstolen mot Caronyskenan i bi- Frigör sätet från underredet genom skjutningen. Lossa underredet från vrid- len. Låskopparna öppnar sig automatiskt.
Page 16: Från Bil Till Rullstol
Carony Go Ta plats i bilsätet Från bil till rullstol 2. Frigör motorerna 3. Ställ in rätt höjd för dockning 1. Kör fram rullstolsunderredet Kör fram underredet och backa in det Frigör motorerna genom att dra spaken Höj eller sänk rullstolen för att komma i framför det utvridna sätet.
Page 17 Ta plats i bilsätet Carony Go 4. Lås fast 5. Flytta över sätet 6. Förbered för körning Kör in underredet mot Caronyskenan i Frigör sätet från vridplattan/bilsäteslyf- Höjdjustera för att kompensera viktför- bilen. Låskopparna öppnar sig automa- ten genom att dra ner frigöringsspaken skjutningen.
Page 18 Carony Go Ta plats i bilsätet Skötselanvisning Rengör Vid behov ..............Rengör inte rullstolen med högtryckstvätt eller genom att spola vatten på den! Detta kan skada elekroniken. Rengöring av rullstolen sker lämpligast med fuktig trasa och mild tvållösning. Detta är särskilt viktigt när rullstolen använts utomhus. Till klädsel används dammsugare och klädseltvätt.
Page 19: Ladda Batterierna
IVO 24/6 IP65 Ladduttaget är placerat i manöverpanelens framkant. Batteriladdarens lampa blinkar medan batteriet laddas. När laddningen är klar lyser lampan konstant. INNAN Carony Go används första gången skall batterierna laddas. När Carony Go inte används skall batteri-laddaren anslutas. Batteristatus vänster / låg...
Page 20 Dra Batteri det återstående batteriet så långt bakåt det går och ställ det upp. När nya batterier monteras är det mycket viktigt att de placeras rätt. Anslut först minuspolerna. Anslut sedan pluspolerna. Under Carony Go mittkåpa...
Page 21 Ta plats i bilsätet Carony Go Detta schema sitter klistrat på insidan av mittkåpan och visar hur batterierna är kopplade. Black = svart kabel Red = röd kabel...
Page 22 Carony Go Ta plats i bilsätet Byt strålkastare Vid behov ..............Avlägsna lamphusfästet från panel-armen genom att, med insexnyckel stl. 3, lossa två skruvar. Lossa sedan de två skruvarna som håller lamphuset mot lamphus- fästet. Vrid loss det svarta kontaktstycket från lamphuset.
Page 23 Ta plats i bilsätet Carony Go När Carony Go används ........Kontrollera att manöverspaken frigör motorerna. • Produktdokumentationen skall alltid medtas vid besiktning av fordonet. • Vid demontering kontakta alltid din installatör.
Page 24: Teknisk Specifikation
Carony Go Ta plats i bilsätet Teknisk specifikation Tekniska data Bredd ......................65 cm Batterityp ................AGM: DJM 1245 Längd ......................75 cm Batteri max dimension ..........220x130x80 mm Längd med fotstöd och tippskydd ..........108 cm Huvudsäkring ....................50A Höjd utan sits ...................38 cm Belysning ......................10A...
Page 25 Ta plats i bilsätet Carony Go Introduktion för användare Autoadapt vill att du som användare skall känna dig trygg och bekväm med din nya produkt. Därför har din installatör till uppgift att gå igenom följande med dig / • Säkerhet •...
Page 26 If you have any questions about your adaptation, please feel free to contact your installation engineer. If you wish to share your opinions about the product or the company with us, you can register them on www.autoadapt.com/register. That way, you will be helping us to become a better supplier.
Page 27 Getting seated Carony Go Safety Safety measures Operation Adjustments Reflectors The control box From wheelchair to vehicle From vehicle to wheelchair Care instructions Technical specification Technical data Introduction for users “Declaration of conformity” at the end of the manual.
Page 28: Safety Measures
Carony Go Getting seated Safety Safety measures...
Page 29 Getting seated Carony Go...
Page 30: Operation
Carony Go Getting seated Operation Adjustments Legrests Headrest Backrest The foot rests are length adjusted by Push the headrest by hand, to adjust The adjustment of backrest is limited to first loosening the wing nut. it forward or backward. The height avoid risk for tilting.
Page 31 Getting seated Carony Go Armrest Seat lift Height adjustment / The seat lift is used for adjusting the seat height to the vehicle swivel base. The seat Unscrew the height adjustment to adjust height adjustment is also of advantage when making transfers to another seat or the position of the foot plate.
Page 32 Carony Go Getting seated Reflectors Carony Go is equipped, as standard, with two red reflectors at the back, one yellow Seat reflector on each side and two white reflectors in front. The seat length is adjusted by moving the cushion forwards or backwards.
Page 33: The Control Box
Getting seated Carony Go The control box Memorized settings Lock mode All settings, such as speed, seat height When keeping the ON/OFF button etc., are saved when the wheelchair is pressed for 4 seconds the control box turned off and remain memorized as it’s will enter lock mode.
Page 34 Carony Go Getting seated The control box arm is lowered as follows Pull the release button, placed on top of the arm, towards the back and lower the arm. At this stage the control box has also been released and can be folded to the side.
Page 35 Getting seated Carony Go Driving Activate the wheelchair by pressing Adjust the speed setting by pressing the for higher speed or the for slower. There are five different speed settings, displayed on the circle shaped speed indicator of the control box.
Page 36: From Wheelchair To Vehicle
Carony Go Getting seated From wheelchair to vehicle 1. Reverse the wheelchair 2. Disengage the motors 3. Adjust the seat height Reverse the wheelchair towards the Disengage the motors by pulling the Level the seat height to the rails in the...
Page 37 Getting seated Carony Go 4. Lock 5. Transfer the seat 6. Lossa underredet Height adjust to compensate movement Push the wheelchair towards the rails Release the seat from the wheel unit by of weight. Release the wheel unit from in the vehicle. The covers of the clutch...
Page 38: From Vehicle To Wheelchair
Carony Go Getting seated From vehicle to wheelchair 2. Disengage the motors 3. Adjust the seat height 1. Drive up the wheel unit Reverse the wheel unit towards the Disengage the motors by pulling the han- Adjust the height of the wheel unit and swivelled out seat.
Page 39 Getting seated Carony Go 4. Lock 5. Transfer the seat 6. Prepare for drive Push the wheel unit towards the rails Release the seat from the vehicle by Height adjust to compensate movement in the vehicle. The covers of the clutch pulling down the seat release handle at of weight.
Page 40: Care Instructions
Carony Go Getting seated Care instructions Clean If necessary ..............Do not use a high-pressure cleaner and do not flush water on the wheelchair. This might cause damage to the electricity system etc. Clean the wheelchair with a moist towel and a gentle cleaning agent. For upholstery use vacuumcleaner and upholstery cleaner.
Page 41: Charge Batteries
When the battery is fully charged the lamp shines constantly. The charge socket is placed in the front edge of the control box. BEFORE using Carony Go for the first time the batteries must be charged. When Carony Go is not in use - connect to battery charger.
Page 42: Replace Batteries
Carony Go Getting seated Replace batteries If necessary ..............Remove the plastic cover, fastened by Velcro. Loosen the wing nut holding the battery bracket and remove this. Raise the rear battery upright. Disconnect the cables and remove the battery. Push the...
Page 43 Getting seated Carony Go This diagram is placed on the inside of the plastic cover and shows how the batteries are connected.
Page 44 Carony Go Getting seated Replace headlight bulb If necessary ..............Remove the lamp body from the control box arm, by unscrewing the two screws with a size 3 hexagon key. Unscrew the two screws that fix the lamp body to its holder.
Page 45 Getting seated Carony Go When Carony Go is used ........Make sure that the handle for disengaging and engaging the motors is functioning. • The product documentation must always be available during inspection of the vehicle. • Always contact your dealer for disassembly.
Page 46: Technical Specification
Carony Go Getting seated Technical specification Technical data Total width ....................65 cm Battery type ............... AGM: DJM 1245 Length ......................75 cm Battery max dimensions ..........220x130x80 mm Length incl. foot rest and anti-tipping device ...... 108 cm Main fuse ......................50A Height excl.
Page 47 Getting seated Carony Go Introduction for users Autoadapt would like you, as a user, to feel secure and comfortable with your new product. For that reason, it is your installer’s duty to go through the following with you / •...
Page 48 Fachhändler/Monteur in Verbindung. Wenn Sie uns gern Ihre Meinung zum Produkt bzw. zum Unternehmen mitteilen möchten, können Sie sich auf unserer Homepage unter www.autoadapt.com/register registrieren. Damit helfen Sie uns, ein noch besserer Anbieter zu werden. Nochmals – vielen Dank für Ihr Vertrauen! Sichere KFZ-Anpassungslösungen...
Page 49 Um- und Hinsetzen Carony Go Sicherheit Sicherheitsmaßnahmen Handhabung Einstellungen Reflektoren Steuereinheit Vom rollstuhl ins auto Vom auto auf den rollstuhl Pflegeanleitung Technische Spezifikation Technische Daten Einweisung des Benutzers “Declaration of conformity” hinten im Handbuch.
Page 50 Carony Go Um- und Hinsetzen Sicherheit Sicherheitsmaßnahmen...
Page 51 Um- und Hinsetzen Carony Go...
Page 52 Carony Go Um- und Hinsetzen Handhabung Einstellungen Fußstütze Nackenstütze Rückenlehne Die Fußstütze kann auf unterschiedliche Die Kopfstütze kann nach vorne bzw Die Einstellung der Rückenlehne ist Längen eingestellt werden. Dazu muss nach hinten mit den Händen verstellt begrenzt um das Risiko des Kippens zu zunächst die Flügelmutter gelöst werden.
Page 53 Um- und Hinsetzen Carony Go Armstütze Sitzhubsystem Die Höhe / Mit der Hebefunktion wird die Andockhöhe für die Schwenkplattform oder das Stecken Sie die Schraube in das entspre- Schwenk-Hebesitz-System des Autos eingestellt. Die Sitzhöhenänderung ist auch chende Loch. praktisch, um sich an eine Tischhöhe anzupassen oder um weiter nach oben reichen zu können.
Page 54 Carony Go Um- und Hinsetzen Reflektoren Der Rollstuhl ist standardmäßig mit Reflektoren ausgerüstet: Hinten befinden sich Sitz zwei rote, auf jeder Seite ein gelber und vorn zwei weiße Reflektoren. Ein Beleuch- Die Länge des Sitzes lässt sich justieren, tungsset ist als Zubehör erhältlich. Beleuchtung ist beim Fahren im Freien nach indem man das Kissen nach vorn oder Einbruch der Dunkelheit zu verwenden.
Page 55 Um- und Hinsetzen Carony Go Steuereinheit Einstellungsspeicher Sperrmodus Wenn der Rollstuhl abgeschaltet wird, Wird der AN/AUS – Schalter 4 Sekun- werden alle Einstellungen wie z.B. den gedrückt gehalten, wird die Steue- Geschwindigkeit oder Sitzhöhe bis zum reinheit gesperrt (Kinder-/Diebstahlsi- nächsten Einschalten des Rollstuhls cherung).
Page 56 Carony Go Um- und Hinsetzen Hinunterklappen des Arms mit der Steuereinheit Auslösehebel an der Oberseite des Arms nach hinten ziehen und gleichzeitig den Steuerarm nach unten klappen. Jetzt ist auch die Steuereinheit gelöst und kann so zur Seite geklappt werden.
Page 57 Um- und Hinsetzen Carony Go Fahren Aktivieren Sie den Stuhl, indem Sie auf drücken. Stellen Sie die gewünschte Maximalgeschwindigkeit ein / Drücken Sie für schnellere Geschwindigkeit auf für langsamere Geschwindigkeit auf Es gibt fünf unterschiedliche Geschwindigkeitsstufen, die auf der Geschwindigkeitsanzeige im Kreis zwischen den Geschwindigkeitstasten angezeigt werden.
Page 58: Vom Rollstuhl Ins Auto
Carony Go Um- und Hinsetzen Vom rollstuhl ins auto 1. Rollstuhl rückwärts fahren 2. Motoren auskuppeln 3. Richtige Andockhöhe einstellen Rollstuhl rückwärts an die herausge- Hebel auf der Rollstuhlseite nach vorn Rollstuhl heben oder senken, um auf die drehte Schwenkplattform oder an das ziehen, um die Motoren auszukuppeln.
Page 59 Um- und Hinsetzen Carony Go 4. Fest einrasten 5. Sitz hinüberschieben 6. Fahrgestell lösen Die Höhe justieren um den Gewicht-ver- Rollstuhl an die Carony-Schienen im Sitz vom Fahrgestell lösen, indem der schobung zu kompensieren. Fahrgestell Auto fahren. Die Verriegelungselemente Auslösehebel an der Sitzvorderkan- durch Anheben der beiden Verriege- öffnen sich automatisch.
Page 60: Vom Auto Auf Den Rollstuhl
Carony Go Um- und Hinsetzen Vom auto auf den rollstuhl 2. Motoren auskuppeln 3. Richtige Andockhöhe einstellen 1. Rollstuhlfahrgestell heranfahren Fahrgestell heranfahren und rückwärts Hebel auf der Fahrgestellseite nach vorn Fahrgestell heben oder senken, um auf vor den herausgeschwenkten Sitz stellen.
Page 61 Um- und Hinsetzen Carony Go 4. Fest einrasten 5. Sitz hinüberschieben 6. Vorbereitung zum Fahren Fahrgestell an die Carony-Schiene im Sitz von der Schwenkplattform/dem Die Höhe justieren um den Gewicht-ver- Auto fahren. Die Verriegelungselemente Schwenk-Hebesitz-System lösen, indem schobung zu kompensieren. Rollstuhl öffnen sich automatisch.
Page 62 Carony Go Um- und Hinsetzen Pflegeanleitung Reinigung Bei Bedarf ..............Säubern Sie den Rollstuhl NICHT mit einem Hochdruckreiniger oder durch Abspülen mit Wasser. Dadurch kann die Elektronik beschädigt werden. Die Reinigung des Rollstuhls geschieht am besten mit einem feuchten Tuch und einer milden Seifenlösung. Für die Polster benutzen Sie einen Staubsauger bzw Polsterreinigungsmittel.
Page 63: Laden Der Batterien
Steuereinheit. Das Lämpchen des Batterieladegeräts blinkt, während die Batterie geladen wird. Nach abgeschlossenem Ladevorgang leuchtet das Lämpchen konstant. VOR der ersten Benutzung des Carony Go müssen die Batterien geladen werden. Wenn Carony Go nicht genutzt wird, muss das Batterieladegerät angeschlossen werden.
Page 64 Carony Go Um- und Hinsetzen Batteriewechsel Bei Bedarf ..............Nehmen Sie den Sitz ab und entfernen Sie die Mittelverkleidung. Lösen Sie die Flügelmutter, die den Bügel über den Batterien hält. Nehmen Sie den Bügel ab. Stellen Sie die hintere Batterie Batterie aufrecht.
Page 65 Um- und Hinsetzen Carony Go Dieses Schaltbild klebt auf der Innenseite der Mittelverkleidung und zeigt, wie die Batterien geschaltet sind. Black = schwarzes Kabel Red = rotes Kabel...
Page 66 Carony Go Um- und Hinsetzen Glühbirnenwechsel Bei Bedarf ..............Demontieren Sie die Scheinwerfer- halterung vom Steuerarm, indem Sie mit einem Innensechskantschlüssel Gr. 3 zwei Schrauben lösen. Lösen Sie dann die beiden Schrauben, mit denen das Schein- werfergehäuse an der Halterung befestigt ist.
Page 67 Um- und Hinsetzen Carony Go Wenn Carony Go ist in Betrieb ..... Überprüfen Sie, ob der Hebel die Motoren auskuppelt. • Die Produktdokumentation muss bei der Fahrzeuguntersuchung (TÜV) vorgezeigt werden können. • Zur Demontage setzen Sie sich bitte immer mit Ihrem Fachhändler/Monteur in Verbindung.
Page 68: Technische Spezifikation
Carony Go Um- und Hinsetzen Technische Spezifikation Technische Daten Breite ......................65 cm Batterietyp ................AGM: DJM 1245 Länge......................75 cm Max. Batteriemaße ............220x130x80 mm Länge mit Fußstütze und Antikippschutz ......108 cm Hauptsicherung ................... 50A Höhe ohne Sitz ..................38 cm Beleuchtung ....................10A Höhe mit Sitz ..................
Page 69 Um- und Hinsetzen Carony Go Einweisung des Benutzers Es ist Autoadapts ausdrücklicher Wunsch, dass Sie als Benutzer sich sicher und be- quem mit Ihrem neuen Produkt fühlen. Deshalb ist Ihr Monteur verpflichtet, Sie über folgende Punkte zu informieren / •...
Page 70 Si vous avez des questions concernant votre adaptation, n’hésitez pas à contacter votre installateur. Si vous souhaitez nous donner votre opinion sur le produit ou l’entreprise, vous pouvez les enregistrer sur www.autoadapt.com/register. De cette façon, vous nous aiderez à devenir un meilleur fournisseur.
Page 71 Assise dans le véhicule Carony Go Sécurité Mesures de sécurité Utilisation Réglages Catadioptres Clavier de commande Du fauteuil roulant à la voiture De la voiture au fauteuil roulant Instructions de maintenance Spécifications techniques Données techniques Introduction pour l’utilisateur “Declaration of conformity” à la fin du manuel.
Page 72: Mesures De Sécurité
Carony Go Assise dans le véhicule Sécurité Mesures de sécurité...
Page 73 Assise dans le véhicule Carony Go...
Page 74 Carony Go Assise dans le véhicule Utilisation Réglages Repose-pieds Appuie-tête Dossier La longueur du repose-pieds peut être L’appuie-tête peut être réglé vers l’avant, L’inclinaison du dossier est limitée pour réglée en desserrant tout d’abord l’écrou vers l’arrière, vers le haut et vers le bas éviter le risque de basculement.
Page 75 Assise dans le véhicule Carony Go Accoudoir Montée de l’assise Réglage de la hauteur / L’assise est montée pour régler la hauteur d’assemblage avec l’embase pivotante ou Réglez l’accoudoir en hauteur en dépla- l’embase pivotante sortante dans la voiture. Il est aussi utile de pouvoir régler la hau- çant la vis de réglage de la hauteur dans...
Page 76 Carony Go Assise dans le véhicule Catadioptres Le fauteuil roulant est équipé en standard de 2 catadioptres rouges à l’arrière, un Assise jaune de chaque côté et de deux blancs à l’avant. L’éclairage est disponible en option La longueur de l’assise est ajustée en et il est utilisé...
Page 77: Clavier De Commande
Assise dans le véhicule Carony Go Clavier de commande Mémoire des réglages Mode de verrouillage Quand le fauteuil roulant est mis hors Quand le bouton ON/OFF est enfoncé tension, tous les réglages comme la vi- pendant 4 secondes, le clavier de com- tesse, la hauteur de l’assise, etc., sont mis...
Page 78 Carony Go Assise dans le véhicule Le bras du clavier de commande est abaissé comme suit Tirez le levier de déverrouillage se trou- vant sur le dessus du bras vers l’arrière et abaissez simultanément le bras du clavier de commande. Le clavier de com- mande est aussi déverrouillé...
Page 79 Assise dans le véhicule Carony Go Conduite Activez le fauteuil en appuyant sur Réglez la vitesse max. souhaitée en appuyant sur pour l’augmenter ou sur pour la réduire. Il existe cinq positions de vitesse affichées sur l’indicateur de vitesse dans le cercle entre les boutons de vitesse.
Page 80: Du Fauteuil Roulant À La Voiture
Carony Go Assise dans le véhicule Du fauteuil roulant à la voiture 1. Reculez le fauteuil roulant 2. Désaccouplez les moteurs 3. Réglez la hauteur pour l’assem- blage Reculez le fauteuil roulant à proximité de Désaccouplez les moteurs en poussant Höj eller sänk rullstolen för att komma i...
Page 81 Séparez l’em- rail Carony dans la voiture. Les coupelles le levier de désaccouplement du fauteuil base Carony Go de la vehicule en soule- de verrouillage s’ouvrent automatique- à l’avant du fauteuil. Transférez le siège vant les deux verrous. Tournez l’embase ment.
Page 82: De La Voiture Au Fauteuil Roulant
Carony Go Assise dans le véhicule De la voiture au fauteuil roulant 2. Désaccouplez les moteurs 3. Réglez la hauteur pour l’assem- 1. Approchez l’embase roulante blage Approchez l’embase et reculez-la devant Désaccouplez les moteurs en pous-sant Montez ou descendez l’embase pour le siège tourné...
Page 83 à l’avant du fauteuil. Transférez le siège soulevant les leviers à l’avant du fauteuil bloque correctement. Contrôlez que les sur l’embase Carony Go et fixez-le en roulant. Abaissez l’assise au maximum. unités sont fixées l’une contre l’autre en position extrême. Le levier de désac- Cela est important pour que le fauteuil essayant de les séparer.
Page 84: Instructions De Maintenance
Carony Go Assise dans le véhicule Instructions de maintenance Nettoyage Au besoin ..............Ne nettoyez pas le fauteuil roulant sous haute pression ni à grande eau. L’électro- nique pourrait être endommagée. Il est conseillé de nettoyer le fauteuil roulant avec un chiffon humide et une solution savonneuse, surtout si le fauteuil roulant est utilisé...
Page 85: Charge Des Batteries
Une fois la charge terminée, la lampe est allumée en continu. Les batteries doivent être chargées AVANT l’utilisation du Carony Go pour la première fois. Lorsque Carony Go n’est pas utilisé le chargeur doit être branché.
Page 86 Carony Go Assise dans le véhicule Au besoin ..............Remplacement de la batterie Retirez l’assise et retirez le capot central. Desserrez l’écrou à ailettes qui maintient la bande de fixation au-dessus de la batterie. Retirez la bande de fixation. Relevez la batterie arrière. Déconnectez Batterie et retirez la batterie.
Page 87 Assise dans le véhicule Carony Go Ce schéma, collé à l’intérieur du capot central, indique comment les batteries sont connectées. Black = câble noir Red = câble rouge...
Page 88 Carony Go Assise dans le véhicule Remplacement du phare Au besoin ..............Démontez la lampe du bras du clavier de commande en dévissant les deux vis de sa fixation avec une clé à 6 pans de 3 mm. Retirez ensuite les deux vis qui maintiennent le logement de la lampe sur sa fixation.
Page 89 Assise dans le véhicule Carony Go Lorsque Carony Go utilisé ........ Contrôlez que le levier de commande libère les moteurs. • La documentation du produit doit toujours être comprise lors du contrôle technique du véhicule. • En cas de démontage, contactez toujours votre installateur.
Page 90: Spécifications Techniques
Carony Go Assise dans le véhicule Spécifications techniques Données techniques Largeur ......................65 cm Type de batterie Gelée ..........AGM: DJM 1245 Longueur ....................75 cm Dimensions max. batterie ........220x130x80 mm Longueur avec repose-pieds et dispositif anti-bascule .. 108 cm Fusible principal ................... 50A Hauteur sans assise ................38 cm...
Page 91 Assise dans le véhicule Carony Go Introduction pour l’utilisateur Autoadapt souhaite que vous vous sentiez, en tant qu’utilisateur, en sécurité et à l’aise avec votre nouveau produit. Votre installateur va donc parcourir les chapitres suivants avec vous / • Sécurité...
Page 92 Carony Go de Autoadapt! Gracias por elegir a Autoadapt como proveedor de su adaptación de automóvil. Este producto está diseñado para facilitar su viaje en automóvil y nos hemos centrado principalmente en las características de seguridad, calidad y funcional-idad. El siguiente manual es un componente importante del producto que le indica cómo lograr un...
Page 93 Asientos y accesorios para asientos Carony Go Seguridad Medidas de seguridad Ajustes Reflectantes Panel de mandos De la silla de ruedas al vehículo Del vehículo a la silla de ruedas Instrucciones de mantenimiento Especificaciones técnicas Datos técnicos Introducción para usuarios...
Page 94: Medidas De Seguridad
Carony Go Asientos y accesorios para asientos Seguridad Medidas de seguridad...
Page 95 Asientos y accesorios para asientos Carony Go...
Page 96 Carony Go Asientos y accesorios para asientos Ajustes Reposapiés Apoyacabeza Respaldo Los reposapiés pueden ajustarse en El apoyacabeza se puede ajustar hacia La inclinación del respaldo es limi-tada distintas longitudes soltando primero la delante, atrás, arriba y abajo presionán- para evitar el riesgo de vuelco. El respal- palometa.
Page 97 Asientos y accesorios para asientos Carony Go Brazos Elevador de asiento Ajuste en altura / El elevador de asiento se usa para regular la altura de acoplamiento con la placa gira- Para el ajuste en altura del brazo, toria o el elevador del asiento del vehículo. El ajuste de la altura de asiento también traslade el tornillo de ajuste de altura al resulta útil a la hora de colocarse junto a una mesa o para alcanzar más alto.
Page 98 Carony Go Asientos y accesorios para asientos Reflectantes La silla de ruedas se suministra de fábrica con 2 reflectantes traseros de color rojo, Asiento uno amarillo a cada lado y dos blancos en la parte delantera. Puede equiparse opcio- La longitud del asiento se ajusta adelan- nalmente con luces.
Page 99: Panel De Mandos
Asientos y accesorios para asientos Carony Go Panel de mandos Memoria de ajuste Modo de bloqueo Al apagar la silla de ruedas se memorizan Al mantener pulsado durante 4 segundos todos los ajustes (velocidad, altura de el botón ON/OFF de la caja de control asiento, etc.) hasta la próxima conexión...
Page 100 Carony Go Asientos y accesorios para asientos El brazo del panel de mandos se abate como sigue Tire hacia atrás de la palanca de desblo- queo, por la cara superior del brazo, al tiempo que baja el brazo del panel. Aho- ra también se ha desbloqueado el panel...
Page 101 Asientos y accesorios para asientos Carony Go Conducción Active la silla pulsando Ajuste la velocidad máxima pulsando para aumentarla y para disminuirla. Se incluyen cinco posiciones de velocidad, que se muestran con el indicador de velocidad del círculo situado dentro de los botones de velocidad.
Page 102: De La Silla De Ruedas Al Vehículo
Carony Go Asientos y accesorios para asientos De la silla de ruedas al vehículo 1. Retroceda la silla de ruedas 2. Desembrague los motores 3. Ajuste a la altura adecuada de Acerque la silla hacia atrás a la placa Desembrague los motores tirando hacia Suba o baje la silla para colocarla al mis- giratoria del vehículo desplegada, o en...
Page 103 Asientos y accesorios para asientos Carony Go 4. Bloqueo 5. Transfiera el asiento 6. Suelte la estructura de la silla Ajuste a la altura por compensar el Inserte la silla de ruedas en el riel Carony Desprenda el asiento de la estructura de desalojamiento del peso.
Page 104: Del Vehículo A La Silla De Ruedas
Carony Go Asientos y accesorios para asientos Del vehículo a la silla de ruedas 2. Desembrague los motores 3. Ajuste a la altura adecuada de 1. Aproxime la silla de ruedas Acerque la estructura de la silla hacia Desembrague los motores tirando hacia Suba o baje la estructura de silla para atrás delante del asiento desplegado.
Page 105 Asientos y accesorios para asientos Carony Go 4. Bloqueo 5. Transfiera el asiento 6. Prepárese para la conducción Inserte la estructura de la silla en el riel Desprenda el asiento de la placa gira- Ajuste a la altura por compensar Carony del vehículo.
Page 106: Instrucciones De Mantenimiento
Carony Go Asientos y accesorios para asientos Instrucciones de mantenimiento Limpieza Cuando sea necesario .......... No utilice lavado de alta presión ni una manguera para limpiarla, ya que puede averiarse su sistema electrónico. Le aconsejamos que limpie la silla de ruedas con un trapo humedecido y una solución jabonosa suave.
Page 107 La luz del cargador de batería parpadeará durante la carga de ésta. Cuando haya finalizado la carga emitirá una luz constante. Las batterías deben ser cargadas ANTES la utilización del Carony Go por la primera vez. Cuando no utilice Carony Go, conecte el cargador de batería.
Page 108 Carony Go Asientos y accesorios para asientos Cambio de batería Cuando sea necesario .......... Saque el asiento y desmonte la cubierta central. Afloje la palometa que sujeta el saliente de batería. Extraiga el saliente. Alce la batería trasera. Desenchufe las conexiones y extraiga la batería.
Page 109 Asientos y accesorios para asientos Carony Go Este esquema, que se encuentra pegado en la cara interior de la cubierta cen- tral, indica el modo de conexión de las baterías. Black = cable negro Red = cable rojo...
Page 110 Carony Go Asientos y accesorios para asientos Cambio de faros delanteros Cuando sea necesario .......... Extraiga la fijación del portalámparas del brazo del panel soltando dos tornillos con la llave de encastre de tamaño 3. Afloje luego los dos tornillos que sujetan el portalámparas a su fijación.
Page 111 Asientos y accesorios para asientos Carony Go Cuando Carony Go está en uso ....Compruebe que la palanca de mandos desembraga los motores. • Llevar siempre la documentación del producto al efectuar la inspección técnica del vehículo. • Para el desmontaje contactar siempre con el distribuidor local.
Page 112: Especificaciones Técnicas
Carony Go Asientos y accesorios para asientos Especificaciones técnicas Datos técnicos Ancho ......................65 cm Tipo de batería ..............AGM: DJM 1245 Longitud ......................75 cm Tamaño máx. de batería ..........220x130x80 mm Longitud con reposapiés y dispositivo antivuelco .... 108 cm Fusible principal ................... 50A Altura sin asiento ...................38 cm...
Page 113 Asientos y accesorios para asientos Carony Go Introducción para usuarios Autoadapt quiere que usted, como usuario, se sienta seguro y cómodo con su nuevo producto. Por eso, el instalador local debe repasar lo siguiente con el usuario / • Seguridad •...
Page 114 Per qualsiasi domanda sulla vostra soluzione personalizzata, rivolgetevi all’installatore. Eventuali commenti sul prodotto o l’azienda, possono essere registrati su www.autoadapt.com/register. Così facendo ci aiutate a migliorare. Di nuovo, grazie per la fiducia accordataci! Autoadapt...
Page 115 Soluzioni per seduta Carony Go Sicurezza Misure di sicurezza Regolazione Catarifrangenti Pannello comandi Dalla sedia a rotelle all’auto Dall’auto alla sedia a rotelle Istruzioni di manutenzione Specificazioni tecniche Dati tecnici Introduzione per utenti “Declaration of conformity” alla fine del manuale.
Page 116: Misure Di Sicurezza
Carony Go Soluzioni per seduta Sicurezza Misure di sicurezza...
Page 117 Soluzioni per seduta Carony Go...
Page 118 Carony Go Soluzioni per seduta Regolazione Posapiedi Poggiatesta Schienale Allentando prima la vite a farfalla è possi- Spingendo con le mani in avanti o L’inclinazione dello schienale è limitata bile regolare l’altezza del posapiedi. indietro, tirando verso l’alto o il basso, è...
Page 119 Soluzioni per seduta Carony Go Brazos Sollevamento sedile Regolazione dell’altezza / Il sistema di sollevamento sedile viene usato per regolare l’altezza di aggancio alla Spostare la vite per la regola-zione dell’al- piattaforma rotante o all’elevatore del sedile nell’auto. Oppure quando si sta seduti a tezza al foro adatto.
Page 120 Carony Go Soluzioni per seduta Catarifrangenti Nel modello standard, la sedia a rotelle è equipaggiata con due catarifrangenti rossi Sedile posteriormente, uno giallo da entrambi i lati e due bianchi sul davanti. Le luci sono Regolare la lunghezza del sedile spostan- disponibili tra gli accessori.
Page 121: Pannello Comandi
Soluzioni per seduta Carony Go Pannello comandi Memorizzazione comandi Posizione di blocco Allorché la sedia a rotelle viene disat- Spingendo il pulsante ON/OFF per 4 tivata, tutte le regolazioni come ad es. secondi, il pannello comandi si blocca. velocità, altezza sedile ecc. vengono Per sbloccarlo: spingere due volte il memorizzate per l’uso successivo.
Page 122 Carony Go Soluzioni per seduta Il braccio del pannello comandi va abbassato nel modo seguente Tirare all’indietro la leva d’arresto sul lato superiore del braccio e al tempo stesso abbassarlo. In questo modo si disattiva anche il pannello comandi che può esse- re ripiegato di lato.
Page 123 Soluzioni per seduta Carony Go Alla guida Attivare la sedia premendo Regolare la velocità massima desiderata premendo per aumentarla o per diminuirla. Si può scegliere tra cinque diverse velocità, come viene evidenziato dall’indicatore di velocità nel cerchio graduato tra i pulsanti di velocità.
Page 124: Dalla Sedia A Rotelle All'auto
Carony Go Soluzioni per seduta Dalla sedia a rotelle all’auto 1. Retromarcia con la sedia a rotelle 2. Disinserire i motori 3. Regolare l’altezza adatta per l’aggancio Far indietreggiare la sedia fino a rag- Disinserire i motori tirando in avanti...
Page 125 Soluzioni per seduta Carony Go 4. Bloccaggio 5. Trasbordare la sedia 6. Staccare il telaio Regolare l’altezza per compensare Portare la sedia verso la guida di scor- Liberare la sedia dal telaio spingendo il spostamento del peso. Staccare il telaio rimento Carony.
Page 126: Dall'auto Alla Sedia A Rotelle
Carony Go Soluzioni per seduta Dall’auto alla sedia a rotelle 2. Disinserire i motori 3. Regolare l’altezza adatta per l’aggancio 1. Avvicinare il telaio della sedia Avvicinare il telaio posizionandolo davan- Disinserire i motori tirando in avanti la Alzare o abbassare il telaio per portarlo ti alla sedia girata in fuori.
Page 127 Soluzioni per seduta Carony Go 4. Bloccaggio 5. Trasbordare la sedia 6. Pronta per la guida Portare il telaio verso la guida di scor- Liberare la sedia dalla piattaforma rotan- Regolare l’altezza per compensare rimento Carony nell’auto. Le coppette te/elevatore spingendo verso il basso la il spostamento del peso.
Page 128: Istruzioni Di Manutenzione
Carony Go Soluzioni per seduta Istruzioni di manutenzione Pulizia All’occorrenza ............Non pulirla con sistemi di lavaggio ad alta pressione o spruzzandola con acqua perché si potrebbero provocare danni al sistema elettronico. Pulire invece la sedia usando un panno umido e detergente delicato. Questo è particolarmente importante se la sedia viene usata all’aperto.
Page 129: Caricamento Delle Batterie
La lampada del caricabatteria lampeggia durante il caricamento. Una volta ultimato, la lampada brilla a luce fissa. PRIMA di usare Carony Go per la prima volta è necessario caricare le batterie. Quando Carony Go non è in uso collegare un caricabatteria.
Page 130 Carony Go Soluzioni per seduta Cambio della batteria All’occorrenza ............Togliere il sedile e la copertura protettiva centrale. Allentare la vite a farfalla che tiene il coperchio. Rimuoverlo. Alzare la batteria posteriore, staccarne gli attacchi e rimuoverla. Spostare l’altra batteria il Batteria più...
Page 131 Soluzioni per seduta Carony Go L’etichetta con questo schema è attaccata sul lato interno della copertura protettiva centrale e mostra la connessione delle batterie. Black = cavo nero Red = cavo rosso...
Page 132 Carony Go Soluzioni per seduta ostituzione dei fari All’occorrenza ............Svitando le due viti con una chiave esagonale nr.3, rimuovere l’attacco del corpo faro dal braccio del pannello. Togliere poi le due viti che tengono il corpo faro al supporto. Svitare la parte nera di contatto dal corpo faro.
Page 133 Soluzioni per seduta Carony Go Quando Carony Go in uso ....... Controllare che la leva di manovra disinserisca i motori. • Portare sempre con sé la documentazione del prodotto alla revisione della vettura. • Per l’eventuale smontaggio, rivolgersi sempre all’installatore.
Page 134: Specificazioni Tecniche
Carony Go Soluzioni per seduta Specificazioni tecniche Dati tecnici Larghezza ....................65 cm Tipo batteria Al gel ............AGM: DJM 1245 Lunghezza ....................75 cm Dimensione max batteria .........220x130x80 mm Lungh. con pediera e protez. antiribaltamento ....108 cm Fusibile principale ..................50A Altezza senza sedile................38 cm...
Page 135 Soluzioni per seduta Carony Go Introduzione per utenti L’obbiettivo di Autoadapt è che l’utente si senta sicuro e a suo agio con il prodotto; a questo scopo, l’installatore ha il compito di esaminare i seguenti capitoli con voi / •...
Page 136: Declaration Of Conformity
2006/42/EEC 443 61 Stenkullen 2007/47/EEC Sweden LVFS 2003:11 ECE R-10 Phone: +46 302 254 00 ECE R-17 E-mail: info @ autoadapt.com ECE R-21 www.autoadapt.com ECE R-25 EN 12182 EN 12184:1999 Declares that the product / ISO 3795 ISO 7176: 1-19...
Page 139 Accredited by SWEDAC as testing laboratory in accordance with ISO/IEC 17025:2005 Quality system certified in accordance with ISO 9001:2008 Illustrations, descriptions and specifications in the user manual are based on current product information. Autoadapt reserves the right to make alterations without previous notice. © 2016 Autoadapt AB...
Page 140 AUTOADAPT AB Åkerivägen 7 S-443 61 Stenkullen Sweden Phone: +46 302 254 00 E-mail: info@autoadapt.com...
