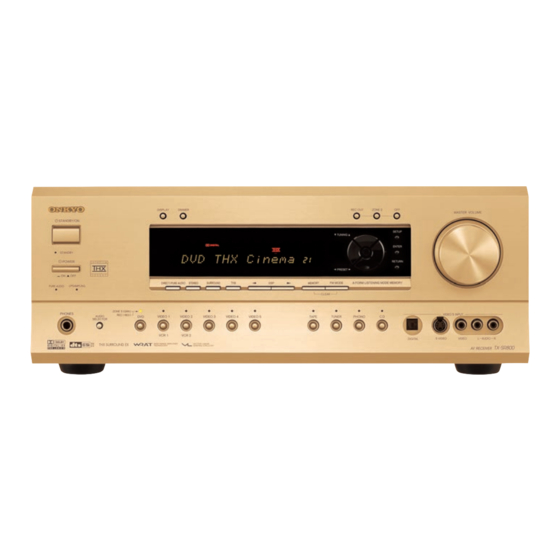

Onkyo TX-SR800 Service Manual
Hide thumbs Also See for TX-SR800:

Advertisement

MODEL
DISPLAY
DIMMER
STANDBY/ON
STANDBY
POWER
ON
OFF
DIRECT / PURE AUDIO STEREO
SURROUND
THX
PURE AUDIO
UPSAMPLING
ZONE
2
(
GRN
)
PHONES
REC (
RED
)
AUDIO
VIDEO 1
VIDEO 2
VIDEO 3
VIDEO 4
DVD
SELECTOR
VCR 1
VCR 2
BMDD,BMDC
BMPA,GMPA
BMWT,GMWT,GMWR
GMGT
SAFETY-RELATED COMPONENT
WARNING!!
COMPONENTS IDENTIFIED BY MARK
SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE
CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK.
REPLACE THESE COMPONENTS WITH ONKYO
PARTS WHOSE PART NUMBERS APPEAR AS SHOWN
IN THIS MANUAL.
MAKE LEAKAGE-CURRENT OR RESISTANCE
MEASUREMENTS TO DETERMINE THAT EXPOSED
PARTS ARE ACCEPTABLY INSULATED FROM THE
SUPPLY CIRCUIT BEFORE RETURNING THE
APPLIANCE TO THE CUSTOMER.
SERVICE MANUAL
SERVICE MANUAL
AV RECEIVER
TX-SR800
REC OUT
ZONE
2
OFF
SETUP
TUNING
ENTER
RE TURN
PRESET
DSP
MEMORY
FM MODE
A-FO RM LISTENING MODE MEMORY
CLEAR
VIDEO 5
TAPE
TUNER
PHONO
C D
DIGITAL
Black and Golden models
120V AC, 60Hz
230~240V AC, 50Hz
120/220~230V AC, 50/60Hz
220V AC, 50Hz
MASTER VOLUME
5
VIDEO
INPUT
S VIDEO
VIDEO
L
AUDIO
R
TX -SR800
ON THE
TX-SR800
Ref. No. 3754
112002
