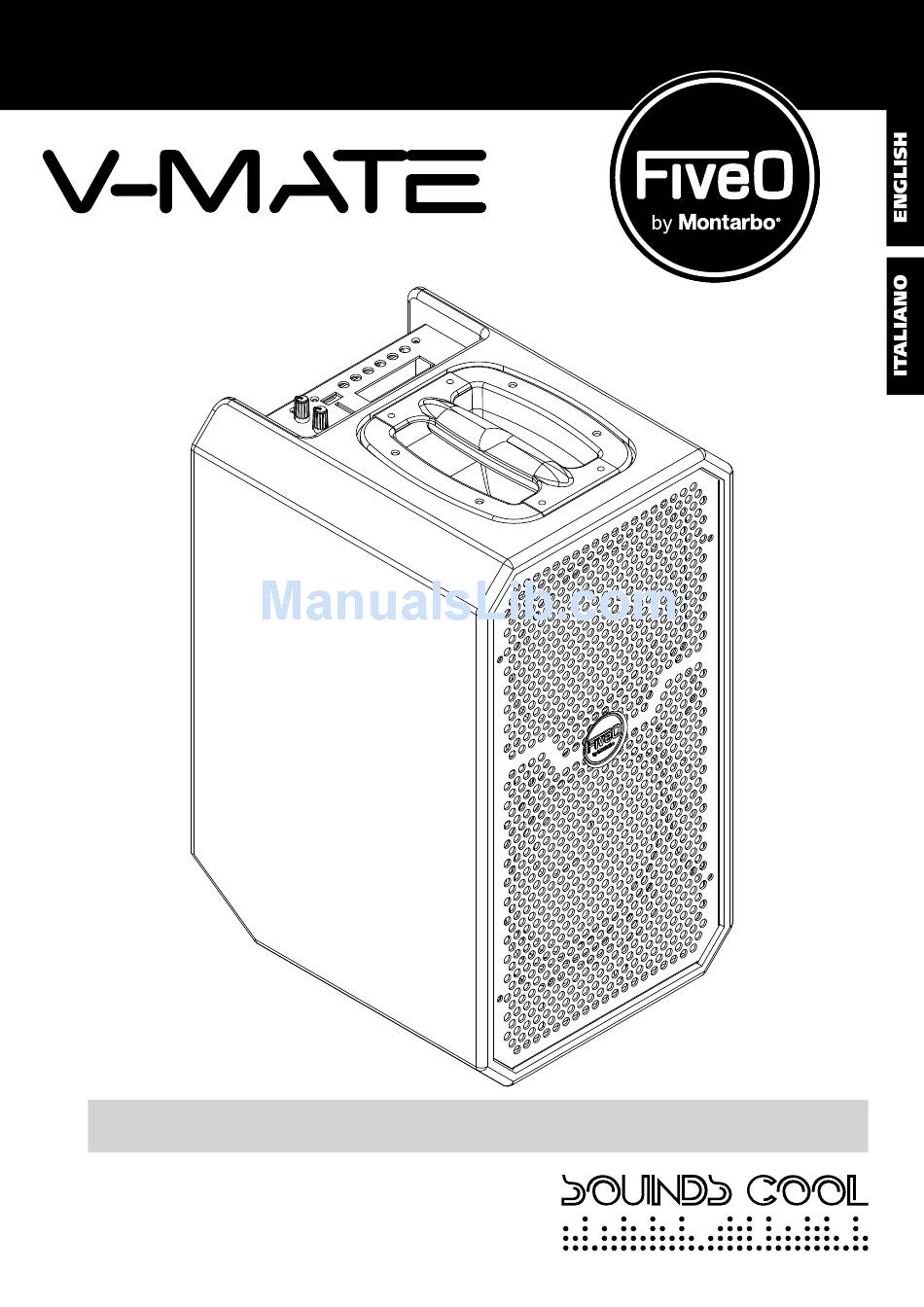

- Page 1 Full raNgE bI-amplIFIEd loudspEakErs Diffusori Bi-amplificati full-range V-maTE 506 · V-maTE 508 · V-maTE 510 EN USER’S manUal pag 2 IT manuale utente pag 16...
-
Page 2: Important Precautions
Distributor in your Country or to qualified personnel In the European union | If the product is used for business purposes specifically authorised by the Distributor. and you want to discard it: please contact your FiveO by Montarbo ® dealer who will inform you about the take-back of the product. -
Page 3: Table Of Contents
CONTENTS Important precautions Introduction Features DSP section MP3/WMA player Bluetooth ® Installation Operations Tips Description Control elements and connectors DSP section MP3 player section iOS Bluetooth procedure ® Master section Mains section Cabinet Technical specifications Common specifications Models specifications Notes pACKAGE CONTENTs •... -
Page 4: Introduction
- Bottom panel 35° angle cut allows a very useful sound emission for wedge monitor use. DSP SECTION V-mATE 506, 508 and 510 mixer feature a professional DSP effect unit, allowing you to choose the best effect for every song, among reverb, delay, chorus, flanger, rotary speaker simulator, octaver and combinations. -
Page 5: Bluetooth
Using a screwdriver remove the transparent plastic tap, then using a slotted screwdriver you can change the unit operating a. c. power. Please note that V-mATE 506 has no voltage selector. During initial setup, all V-mATE LEVEL knobs should be at minimum, “0” position. If a LEVEL is raised please move it to “0”... -
Page 6: Description
Full range bi-ampliFied loudspeakers DESCRIPTION Owner’s manual | V-MATE SERIES Full range bi-amplified Loudspeakers... - Page 7 V-MATE SERIES Full range bi-amplified Loudspeakers | Owner’s manual...
-
Page 8: Control Elements And Connectors
Full range bi-ampliFied loudspeakers 1.1 CONTROL ELEMENTS AND CONNECTORS Eq sECTIoN Each input channel includes a 3-band equalizer; all bands provide boost or cut of up to 15 dB. In knob central position, the equalizer is inactive. HIgH The 12kHz HIGH knob is a “shelving” filter, which operates from 12kHz up, affecting most instruments higher harmonics. -
Page 9: Dsp Section
1.2 DSP SECTION prEsET dEsCrIpTIoN This silk-screen printing list allows you to immediately chose the needed effect for mixing. 1-2 Hall rEVErb – is the reverb typical of a large hall 3 room rEVErb – is the reverb typical of a room, with plaster walls 4-7 dElaY –... -
Page 10: Ios Bluetooth ® Procedure
Full range bi-ampliFied loudspeakers CoNTrol dIgITal dIsplaY The 2 row 16-characters display allows you to carefully check all the content of the SD card input and/or the device connected to the USB port. Using the MP3 player remotely controlled by Bluetooth, the display will only show “CONNECTED”. kEYs MODE ON/OFF Press this key to select the play mode between USB/SD CARD and BLUETOOTH. -
Page 11: Master Section
For further information about bluetooth tuning with different Os, please check our website www. ® fiveo.it, or send an email to: mail@fiveo.it 1.5 MASTER SECTION masTEr The maSTER knob adjusts the overall volume of main outputs. Use this knob carefully, continuously checking your sound system output quality. -
Page 12: Mains Section
The compression driver reproduces the frequencies above the crossover point; the oval horn ensures a wide angle of coverage. The only model that does not adopt this solution for the higher frequencies is the V-mATE 506, which has a dome tweeter with a small waveguide. -
Page 13: Common Specifications
2.1 COMMON SPECIFICATIONS Inputs 4 analogue inputs + MP3 Player + Bluetooth connection outputs Master Output (Mix Direct Out); Monitor/Headphones stereo out 6,35mm (¼”) TRS connector with Footswitch input for FX ON/OFF on tip, FX send on ring, Controls and connectors 6.35 mm (¼”) TRS connector stereo FX return. -
Page 14: Models Specifications
Full range bi-ampliFied loudspeakers 2.2 MODELS SPECIFICATIONS system type active vented enclosure active vented enclosure active vented enclosure amplifier technology Class D amp with SMPS Class D amp with SMPS Class D amp with SMPS Continuous power (lF-HF) 80W + 20W 130W + 20W 200W + 30W maximum power (lF-HF) -
Page 15: Notes
NOTES V-MATE SERIES Full range bi-amplified Loudspeakers | Owner’s manual... -
Page 16: Avvertenze
Nell’unione europea | attenzione: Se il prodotto è impiegato e/o folgorazione, non smontarlo e non rimuovere a scopi professionali, procedere come segue per eliminarlo: eventuali pannelli protettivi. contattare il proprio rivenditore FiveO by montarbo che fornirà ® informazioni circa il ritiro del prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. - Page 17 INDICE Avvertenze Introduzione Caratteristiche Sezione DSP Lettore MP3/WMA Bluetooth ® Installazione Utilizzazione Suggerimenti Descrizione Elementi di controllo e connettori Sezione DSP Sezione MP3 Procedura BLUETOOTH ® Sezione Master Sezione di alimentazione Cabinet Caratteristiche tecniche Caratteristiche comuni Caratteristiche dei modelli Note CONTENUTI DELL’ImbALLO •...
-
Page 18: Introduzione
- Fondo angolato di 35° per consentire un’emissione sonora diretta anche nelle applicazioni di monitoraggio. SEZIONE DSP Il mixer delle V-mATE 506, 508 e 510 è dotato di un DSP professionale, che permette di scegliere il migliore effetto per ogni brano tra riverbero, delay, chorus, flanger, simulatore di leslie, Octaver e varie combinazioni. -
Page 19: Bluetooth
BLUETOOTH ® L’intera gamma incorpora la tecnologia wireless Bluetooth per la riproduzione di segnali provenienti da qualsiasi ® smartphone e tablet. Per fare questo, la sorgente sonora deve essere sintonizzata al ricevitore Bluetooth ® presente nella sezione digitale del player. le unità possono funzionare correttamente con qualsiasi sistema operativo (Android, Blackberry, Windows 7 &... -
Page 20: Descrizione
diffusori Bi-amplificati full-range DESCRIZIONE Manuale utente | Serie V-mate diffusori Bi-amplificati full-range... - Page 21 SERIE V-MATE Diffusori Bi-amplificati Full-range | Manuale utente...
-
Page 22: Elementi Di Controllo E Connettori
diffusori Bi-amplificati full-range 1.1 ELEMENTI DI CONTROLLO E CONNETTORI sEZIoNE Eq Ogni canale di ingresso è dotato di un equalizzatore a 3 bande; tutte le bande forniscono esaltazione o attenuazione massima di 15 dB. Con la manopola nella posizione centrale, l’equalizzatore è inattivo. HIgH La manopola HIGH (alti) è... -
Page 23: Sezione Dsp
1.2 SEZIONE DSP ElENCo dEI prEsET Questa legenda vi permette di scegliere rapidamente l’effetto necessario per il vostro mixing. 1-2 Hall rEVErb – riverbero tipico di una grande sala 3 room rEVErb – riverbero tipico di una stanza, con pareti in gesso 4-7 dElaY –... -
Page 24: Procedura Bluetooth ® Ios
diffusori Bi-amplificati full-range CoNTrol dIgITal dIsplaY Il display a 2 righe di 16 caratteri permette di controllare con attenzione tutto il contenuto del dispositivo inserito nella porta SD e/o il dispositivo collegato alla porta USB. Utilizzando il lettore MP3 controllato a distanza via Bluetooth, il display mostrerà solo “CONNECTED”. TasTI MODE ON/OFF Premete questo tasto per selezionare la modalità... -
Page 25: Sezione Master
12) Da questo momento potete inviare qualsiasi sorgente sonora attraverso la connessione Bluetooth. per ulteriori informazioni riguardo il sync del bluetooth con altri sistemi operativi, consultate il nostro sito www.fiveo.it, o inviate un’email a: mail@fiveo.it 1.5 SEZIONE MASTER maNopola masTEr la manopola maSTER regola il volume complessivo delle uscite principali. -
Page 26: Sezione Di Alimentazione
Il driver a compressione riproduce le frequenze superiori al punto di crossover; la tromba ovale garantisce un ampio angolo di copertura. l’unico modello non dotato del caricamento a tromba è il V-mATE 506 che ha un tweeter a cupola con un piccola guida d’onda.Consultate la tabella delle caratteristiche tecniche per informazioni dettagliate di ogni modello. -
Page 27: Caratteristiche Comuni
2.1 CARATTERISTICHE COMUNI Ingressi 4 ingressi analogici + lettore MP3 + connessione Bluetooth uscite Uscita Master (Mix Direct Out); uscita stereo Monitor/Headphones Connettore stereo da 6,35mm (¼”). Footswitch FX ON/OFF sulla punta, mandata FX Controlli e connettori sull’anello, Connettore stereo da 6,35mm (¼”) per ritorno FX unità... -
Page 28: Caratteristiche Dei Modelli
diffusori Bi-amplificati full-range 2.2 CARATTERISTICHE DEI MODELLI sistema Attivo - bass reflex Attivo - bass reflex Attivo - bass reflex amplificazione Classe D con SMPS Classe D con SMPS Classe D con SMPS potenza continua (lF-HF) 80W + 20W 130W + 20W 200W + 30W potenza massima (lF-HF) 100W + 20W... - Page 29 NOTE SERIE V-MATE Diffusori Bi-amplificati Full-range | Manuale utente...
-
Page 30: Note
diffusori Bi-amplificati full-range NOTE Manuale utente | Serie V-mate diffusori Bi-amplificati full-range... - Page 31 NOTE SERIE V-MATE Diffusori Bi-amplificati Full-range | Manuale utente...
- Page 32 IT Prodotto in Cina per conto di Elettronica Montarbo srl. Prodotto conforme alle normative della Comunità Europea. Elettronica montarbo srl via G. di Vittorio 13 | 40057 Cadriano Granarolo Emilia (BO) ITALY T +39 051 6047711 F +39 051 765226 @ mail@fiveo.it www.fiveo.it company under the control of eKo music group spa...
