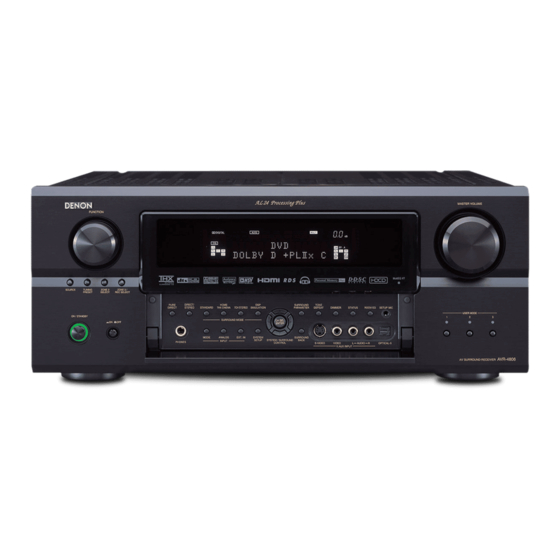

AVR-4806CI / AVC-A11XVA SAFETY PRECAUTIONS The following check should be performed for the continued protection of the customer and service technician. LEAKAGE CURRENT CHECK Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis resistance check.
Page 4
AVR-4806CI / AVC-A11XVA WIRE ARRANGEMENT ワイヤー整形図 If wire bundles are untied or moved to perform adjustment or 調整や部品の交換等により、ワイヤー類の結束をはずしたり parts replacement etc.,be sure to rearrange them neatly as 移動させた場合には、それらの作業が完了した時点でワイ they were originally bundled or placed afterward. ヤーの整形をおこなってください。正しく整形されていない Otherwise, incorrect arrangement can be a cause of noise とノイズ発生の原因となることがあります。...
Page 5
AVR-4806CI / AVC-A11XVA Wire arrangement viewed from the bottom 下面からみたワイヤー整形 Back Panel side Front Panel side...
Page 6
AVR-4806CI / AVC-A11XVA CAUTION IN SERVICING サービス時の注意事項 Initializing AV SURROUND RECEIVER AV サラウンドアンプの初期化について /AMPLIFIER AV SURROUND RECEIVER/AMPLIFIER initialization should be マイコンやマイコン周辺部品、Digital 基板等を交換した場合 performed when the µcom, peripheral parts of µcom, and Digital は、AV サラウンドアンプの初期化を行って下さい。 P.W.B. are replaced. 1. Switch off the unit using the Main unit’s power operation 1.
Page 7
AVR-4806CI / AVC-A11XVA DISASSEMBLY 各部のはずしかた (Follow the procedure below in reverse order when reassem- (組み立てるときは、逆の順序で行ってください。 ) bling.) 1. Top Cover 1. Top Cover (1) Remove 9 screws on the top cover. (1) ねじ を 9 本はずします。 (2) Remove 4 screws on the top cover.
Page 8
AVR-4806CI / AVC-A11XVA 3. Bottom Cover 3. Bottom Cover (1) Remove 11 screws (1) ねじ を 11 本はずします。 4. P.W.B. Unit of Back Panel 4. P.W.B. Unit of Back Panel (1) Remove 6 screws fixing the Back Panel (1) Back Panel を取り付けているねじ...
Page 9
AVR-4806CI / AVC-A11XVA 5. Regulator Unit 5. Regulator Unit (1) Remove 2 screws fixing the AUDIO REG. UNIT. (1) AUDIO REG. UNIT を取り付けているねじ を 2 本は ずします。 (2) Remove 2 screws fixing the VIDEO REG. UNIT. (2) VIDEO REG. UNIT を取り付けているねじ...
Page 10
AVR-4806CI / AVC-A11XVA CLOCK FLOW & WAVE FORM IN DIGITAL BLOCK Clock Flow...
Page 11
AVR-4806CI / AVC-A11XVA Wave form CH1: D-DATA CH1: DATA CH2: fs CH3: 64fs CH1: DATA CH2: fs CH3: 64fs CH4: 256fs...
Page 12
AVR-4806CI / AVC-A11XVA LEVEL DIAGRAMS FRONT ch...
AVR-4806CI / AVC-A11XVA ADJUSTMENT 調整 AUDIO Section オーディオセクション IDLING CURRENT (1U-3356-1,2) アイドリング電流の調整 (1U-3356-1,2) Required measurement equipment: DC Voltmeter 調整に必要な測定器 : DC Voltmeter 1. PREPARATION 1. 準備 (1) Avoid direct blow from an air conditioner or an electric (1) セットをクーラ、扇風機のそばなど風通しの良い場所 fan, and adjust the unit at normal room temperature 15 °C を避け、通常の使用状態に置きます。セットの周囲温...
AVR-4806CI / AVC-A11XVA VIDEO Section ビデオセクション . MAIN ZONE . MAIN ZONE 1. SETTING 1. セッティング手順 (1) Connect the oscilloscope to the Y-signal and C-signal of (1) セットの S MONITOR OUT 端子から Y 信号と C 信号を S MONITOR OUT terminal and each terminate at 75 それぞれオシロスコープ(終端抵抗:75Ω)に接続し...
Page 23
AVR-4806CI / AVC-A11XVA 2.4. Procedure 2.4. 手順 (1) Adjust the signal of S MONITOR OUT by the wave of os- (1) セットの S MONITOR OUT の信号レベルをオシロスコー cilloscope. プ上の波高値で調整します。 (a) Target, Y-signal (a) Y 信号レベル Point 1U-3757 VR601 調整個所 : 1U-3757 VR601 Adjustment Value 714 ±...
Page 24
AVR-4806CI / AVC-A11XVA (c) Target, P -signal (c) P 信号レベル Point 1U-3757 VR605 調整個所 : 1U-3757 VR605 Adjustment Value *525 ± 10mV 調整値 : 525 ± 10mV Waveform 波形 -signal COMPONENT OUT COMPONENT OUT の P 信号レベル * : 486 ± 10mV for U.S.A. & Canada model 1U-3757 D.VIDEO UNIT...
Page 25
AVR-4806CI / AVC-A11XVA SEMICONDUCTORS Only major semiconductors are shown, general semiconductors etc. are omitted to list. 主な半導体を記載しています。汎用の半導体は記載を省略しています。 1. IC’s M30625FGPGP (IC151) DIGITAL P.W.B. M30625FGPGP Terminal Function Pin Name Symbol Type FUNCTION (Int.) (Ext.) VREF VREF AD ref. +5V AVCC AVCC AD +3.3V...
Page 26
AVR-4806CI / AVC-A11XVA Pin Name Symbol Type FUNCTION (Int.) (Ext.) Oscillator connection VCC1 VCC1 +3.3V P85/NMI _NMI Not used (Fixed to H) P84/INT2 REQSIIEO 1394 control pin E ↓ &L P83/INT1 ACKSIMO E ↓ &L MAIN-SUB μcom comm. control pin...
Page 27
AVR-4806CI / AVC-A11XVA Pin Name Symbol Type FUNCTION (Int.) (Ext.) DIRCLK1 DIR control pin(LC89057W-VF4-E) P17/INT5 INT3 DIR control pin(LC89057W-VF4-E) E ↓ &L P16/INT4 INT2 DIR control pin(LC89057W-VF4-E) E ↓ &L P15/INT3 INT1 DIR control pin(LC89057W-VF4-E) E ↓ &L DIRCE1 DIR control pin(LC89057W-VF4-E)
Page 28
AVR-4806CI / AVC-A11XVA M30627FHPGP (IC901) CONNECT P.W.B. M30625FHPGP Terminal Function Pin Name Symbol Type STBY stop FUNCTION (Int.) (Ext.) VREF VREF AD ref. +5V AVCC AVCC AD +5V P97/SIN4 Z1 OSD STB MAIN OSD control pin P96/SOUT4 Z1 OSD DATA...
Page 29
AVR-4806CI / AVC-A11XVA Pin Name Symbol Type STBY stop FUNCTION (Int.) (Ext.) Not used Not used Not used VIDEO POWER VIDEO POWER control pin(ON="H",OFF="L") P73/CTS2 REQ VOMI MAIN-VIDEO μcom comm. control pin P72/CLK2 CLK VIMO MAIN-VIDEO μcom comm. control pin...
Page 30
AVR-4806CI / AVC-A11XVA Pin Name Symbol Type STBY stop FUNCTION (Int.) (Ext.) VSEL2/TDI BUS SW(PLD) control pin P07/AN07 Not used P06/AN06 Not used P05/AN05 VD RST VIDEO DECODER reset (ADV7403) P04/AN04 Not used P03/AN03 Not used P02/AN02 VE RST VIDEO ENCODER reset (ADV7320)
Page 31
AVR-4806CI / AVC-A11XVA M30835FJGP (IC409) CONNECT P.W.B. M30835FJGP Terminal Function Pin Name Symbol Type STBY stop FUNCTION (Int.) (Ext.) P96/TXD4 (XMI TxD) Not used (XM RADIO control pin) P95/CLK4 (XMO1) Not used (XM RADIO control pin) P94/CTS4 (XMO2) Not used (XM RADIO control pin)
Page 32
AVR-4806CI / AVC-A11XVA Pin Name Symbol Type STBY stop FUNCTION (Int.) (Ext.) P86/XCOUT RUSH POWER POWER Relay control pin (H:After 500ms from P87:MAIN POWER="H") RESET RESET Reset input (Reset="L") XOUT Oscillator connection Oscillator connection P85/NMI _NMI Not used(Fixed to H) P84/INT2 B.DOWN...
Page 33
AVR-4806CI / AVC-A11XVA Pin Name Symbol Type STBY stop FUNCTION (Int.) (Ext.) P30/D8 TU/RDS DIN PLL & RDS control pin (LC72131 & LC72720) P27/AN27/D7 TU/RDS CLK PLL & RDS control pin (LC72131 & LC72720) P26/AN26/D6 TU DOUT TUNER PLL control pin (LC72131)
Page 34
AVR-4806CI / AVC-A11XVA BU4094BCF-E2 (IC404) CONNECT P.W.B. (IC501-503) AUDIO P.W.B. STROBE 1 DATA CLOCK Q’ BU4094BCF-E2 Terminal Function Port Symbol Function EXP1 TRIGGER OUT 1 control pin EXP2 TRIGGER OUT 2 control pin EXP3 TRIGGER OUT 3 control pin EXP4...
Page 35
AVR-4806CI / AVC-A11XVA BU4094BCFV-E2 (IC106,107) CONNECT P.W.B. (IC302,304,305,307) A.VIDEO P.W.B. STROBE 1 DATA CLOCK Q’ BU4094BCFV-E2 Terminal Function Port Symbol Function CV-EXP1 V1IN MAIN ZONE COMPONENT SELECT CV-EXP2 V2IN MAIN ZONE COMPONENT SELECT CV-EXP3 V3IN MAIN ZONE COMPONENT SELECT CV-EXP4...
Page 36
AVR-4806CI / AVC-A11XVA MBM29LV160BE90TN (IC506,605,704,804) DIGITAL P.W.B. (Marking Side) BYTE N.C. RESET Standard Pinout N.C. N.C. RY/BY Functional Block Diagram to DQ RY/BY RY/BY Buffer Erase Voltage Input/Output Buffer Generator State BYTE Control RESET Command Register Program Voltage Generator Chip Enable...
Page 37
AVR-4806CI / AVC-A11XVA BR24L02F-WE2 (IC201,202,401,402) D.VIDEO P.W.B. Block diagram 2kbit EEPROM array 8bit 8bit Address Slave word Data 8bits decoder address register register START STOP Control logic High voltage generator Vcc level detect Pin configuration Pin name Pin name I / O...
Page 49
AVR-4806CI / AVC-A11XVA PCM1791ADBR (IC901-904) AUDIO P.W.B. (IC105) XM P.W.B. (AVR model only) L R C K B C K D ATA M D I M U T E M D O S C K I R S V R S T...
Page 52
AVR-4806CI / AVC-A11XVA CY7C1049CV33-10ZC (IC802,803) ETHERNET P.W.B. Top View INPUT BUFFER 512K x 8 ARRAY POWER COLUMN DOWN DECODER HIN202EIBNZ-T (IC707) CONNECT P.W.B. μ 0.1 F +5V TO 10V μ 0.1 F VOLTAGE INVERTER +10V TO -10V μ 0.1 F VOLTAGE INVERTER μ...
Page 53
AVR-4806CI / AVC-A11XVA TC94A46FG (IC109) AUDIO P.W.B. 80 79 78 77 76 75 74 73 72 71 70 69 68 67 66 65 L A T C H L A T C H L A T C H L A T C H...
Page 54
AVR-4806CI / AVC-A11XVA TC74VHC14FT (IC304,310) DIGITAL P.W.B. SN65LVDS1DBVR (IC905) D.VIDEO P.W.B. (IC402) CONNECT P.W.B. (IC302) DIGITAL P.W.B. V CC TC4051BFT (IC120-128) A.VIDEO P.W.B. TC4052BFT (IC115-118) A.VIDEO P.W.B. TC4053BFT (IC112-114,119) A.VIDEO P.W.B. TC4053BF (IC309) A.VIDEO P.W.B. TC4052BFT (IC309) CONNECT P.W.B. TC74VHC244FT (IC311) DIGITAL P.W.B.
Page 55
AVR-4806CI / AVC-A11XVA SN74HC151APW-EL2 (IC953) ETHERNET P.W.B. (AD: IC806, 807) TOP VIEW Data Inputs Data Inputs Outputs Data Strobe Select SN65LVDS32PW (IC301) DIGITAL P.W.B. TC74VHCU04FT (IC303,309) DIGITAL P.W.B. MM74HC4053SJ (IC301) A.VIDEO P.W.B. Truth Table Control Inputs Select Enable ONSwitches Z0 Y0 X0...
Page 56
AVR-4806CI / AVC-A11XVA TC9274F-022 (IC120,406) AUDIO P.W.B. TPS6734IDR (IC508) DIGITAL P.W.B. (TOP VIEW) COMP functional block diagram V CC V CC 170-kHz Oscillator Power Switch COMP Error Amplifier Drive Latch Driver Comparator Σ Voltage Current Reference Sense Amplifier 1 MΩ...
Page 57
AVR-4806CI / AVC-A11XVA LMC6772AIM (IC903,909) DIGITAL P.W.B. 8-Pin DIP/SO/MSOP DS012347-1 PQ015EZ5MZ (IC203) DIGITAL P.W.B. SN65LVDS2DBVR (IC909) CONNECT P.W.B. (TOP VIEW) V CC 110- Resistor for LVDT Only...
Page 62
AVR-4806CI / AVC-A11XVA LTC1694CS5 (IC902) CONNECT P.W.B. 5 SMBus1 GND 2 NC 3 4 SMBus2 (Pin 1): Power Supply Input. V can range from 2.7V NC (Pin 3):No Connection. to 6V and requires a 0.1 F bypass capacitor to GND.
Page 63
AVR-4806CI / AVC-A11XVA 2. OTHERS GP1UM271XK(Remote Control Sensor) IC101 FRONT P.W.B. Head Limiter Detector & Integrator Hysteresis Comparator Comparator VOUT GND Vcc Vout 3. OPTICAL TORX142 IC305-308 DIGITAL P.W.B. 1. Vcc 2. GND 3. Vout TORX142 IC312 DIGITAL P.W.B. TORX142 IC501,502 FRONT P.W.B.
Page 82
AVR-4806CI / AVC-A11XVA 1U-3685 ETHERNET P.W.B. UNIT COMPONENT SIDE FOIL SIDE...
Page 83
AVR-4806CI / AVC-A11XVA 1U-3711 XM P.W.B. UNIT (AVR-4806 ONLY) FOIL SIDE COMPONENT SIDE...
Page 84
AVR-4806CI / AVC-A11XVA 1U-3712 XM REG. P.W.B. UNIT (AVR-4806 ONLY) COMPONENT SIDE FOIL SIDE...
Page 85
AVR-4806CI / AVC-A11XVA NOTE FOR PARTS LIST 部品表について • Part indicated with the mark "nsp" are not always in stock and possibly to 1.nsp 印の部品は常時在庫していませんので供給に長時間を要すること take a long period of time for supplying, or in some case supplying of part があります。...
Page 86
AVR-4806CI / AVC-A11XVA PARTS LIST OF P.W.B. UNIT ASS’Y *本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。 * The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions. * "nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。 * Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Page 94
AVR-4806CI / AVC-A11XVA 00D1U-3667 F : DIGITAL P.W.B. UNIT ASSY (for EU,EC,E2 Model) Ref. No. Part No. Part Name Remarks Q'ty SEMICONDUCTORS GROUP IC101-103 00D 262 3449 004 LC89057W-VF4A IC151 00D GEN 8260 SUB CPU SUB ASSY M30625FGPGP IC201 00D 262 3611 007...
AVR-4806CI / AVC-A11XVA EXPLODED VIEWS E2 Model 11-1 12-2 AVR Model AVC Model 6-17 6-12 6-14 6-15 AVC Model 6-13 6-16 11-2 AVC Model AVR Model AVR Model 6-11 12-1 AVR Model AVC Model AVC Model AVR Model 207 6-5...
Page 159
AVR-4806CI / AVC-A11XVA PARTS LIST OF EXPLODED VIEW *本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。 * The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions. * "nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。 * Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Page 160
AVR-4806CI / AVC-A11XVA Ref. No. Part No. Part Name Remarks Q'ty REGULATOR UNIT ASS'Y for EU,EC (00D1U-3673F) REGULATOR UNIT ASS'Y for E2 (00D1U-3673G) VIDEO REG UNIT AUDIO REG UNIT SP-R UNIT SP-L UNIT CONNECT-L UNIT AC OUTLET1 UNIT for EU,EC...
Page 162
AVR-4806CI / AVC-A11XVA Ref. No. Part No. Part Name Remarks Q'ty 00D 143 1218 143 WINDOW for E2 Black model 00D 143 1218 114 WINDOW for E2 P.silver model 00D 144 2940 002 DOOR ASSY for Black model 00D 144 2940 015 DOOR ASSY for P.silver model...
Page 164
AVR-4806CI / AVC-A11XVA Ref. No. Part No. Part Name Remarks Q'ty 00D 415 0516 055 FLEXIBLE BUSH ★ 00D 415 0469 092 FLEXIBLE BUSH ★ 00D 449 0141 070 EDGING(CE-024) ★ 00D 449 0141 083 EDGING(CE-024) ★ 00D 415 0845 001...
Page 165
AVR-4806CI / AVC-A11XVA Ref. No. Part No. Part Name Remarks Q'ty 0RD 477 0263 018 3P.SWELLING SCREW for P.silver model 00D 477 0064 107 FIXING SCREW 9NUT 0RD 473 7003 017 3X8 CFTS (S)-B for EU,EC 0RD 473 7003 017...
Page 166
AVR-4806CI / AVC-A11XVA PACKING VIEW PARTS LIST OF PACKING & ACCESSORIES *本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。 * The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions. * "nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。 * Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Page 167
AVR-4806CI / AVC-A11XVA Ref. No. Part No. Part Name Remarks Q'ty 00D 395 0029 002 FM ANT ASS Y(F/ETRO) for EU,EC 00D 515 0921 607 S.S.LIST(EX) 00D 515 0944 406 WARRANTY (HOME) for EU,EC BATTERY(LR6KE2PT) 00D 206 2220 004 AC CORD SET (E3)
Page 169
AVR-4806CI / AVC-A11XVA NOTE FOR SCHEMATIC DIAGRAM 配線図について WARNING: 印の部品は安全を維持するために重要な部品です。 Parts marked with this symbol have critical characteristics. 従って交換時は必ず指定の部品を使用してください。 Use ONLY replacement parts recommended by the manufactur- 注) CAUTION: (1) 指定なき抵抗値は Ω、k は kΩ、M は MΩ を示す。 Before returning the unit to the customer, make sure you make (2) 指定なきコンデンサーの値は...
Page 170
AVR-4806CI / AVC-A11XVA SCHEMATIC DIAGRAMS (1/7) SCHEMATIC DIAGRAMS (1/7) 1U-3757 D.VIDEO UNIT (1/7) HDMI IN SECTION(1/2) (For ALL MODEL)
Page 171
AVR-4806CI / AVC-A11XVA SCHEMATIC DIAGRAMS (2/7) SCHEMATIC DIAGRAMS (2/7) 1U-3757 D.VIDEO UNIT (2/7) HDMI IN SECTION(2/2) (For ALL MODEL)
Page 172
AVR-4806CI / AVC-A11XVA SCHEMATIC DIAGRAMS (3/7) SCHEMATIC DIAGRAMS (3/7) 1U-3757 D.VIDEO UNIT (3/7) HDMI OUT SECTION(1/1) (For ALL MODEL)
Page 173
AVR-4806CI / AVC-A11XVA SCHEMATIC DIAGRAMS (4/7) SCHEMATIC DIAGRAMS (4/7) 1U-3757 D.VIDEO UNIT (4/7) V.CONVERT SECTION(1/1) (For ALL MODEL)
Page 175
AVR-4806CI / AVC-A11XVA SCHEMATIC DIAGRAMS (6/7) SCHEMATIC DIAGRAMS (6/7) 1U-3757 D.VIDEO UNIT (6/7) BUS SW SECTION(1/1) (For ALL MODEL)
Page 176
AVR-4806CI / AVC-A11XVA SCHEMATIC DIAGRAMS (7/7) SCHEMATIC DIAGRAMS (7/7) 1U-3757 D.VIDEO UNIT (7/7) AUDIO PLD SECTION(1/1) 1U-3784 IP REG. UNIT (1/1) (For ALL MODEL)
Page 177
AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (1/35) AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (1/35) 1U-3356 AMP UNIT 1U-3356-1 AMP L UNIT 1U-3356-2 AMP R UNIT (For ALL MODEL)
Page 178
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (2/35) SCHEMATIC DIAGRAMS (2/35) 1U-3667 DIGITAL UNIT (1/10) (For ALL MODEL)
Page 179
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (3/35) SCHEMATIC DIAGRAMS (3/35) 1U-3667 DIGITAL UNIT (2/10) (For ALL MODEL)
Page 180
AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (4/35) AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (4/35) 1U-3667 DIGITAL UNIT (3/10) (For ALL MODEL)
Page 181
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (5/35) SCHEMATIC DIAGRAMS (5/35) 1U-3667 DIGITAL UNIT (4/10) (For ALL MODEL)
Page 182
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (6/35) SCHEMATIC DIAGRAMS (6/35) 1U-3667 DIGITAL UNIT (5/10) (For ALL MODEL)
Page 183
AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (7/35) AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (7/35) 1U-3667 DIGITAL UNIT (6/10) (For ALL MODEL)
Page 184
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (8/35) SCHEMATIC DIAGRAMS (8/35) 1U-3667 DIGITAL UNIT (7/10) IEEE1394 SECTION(1/4) (For ALL MODEL)
Page 185
AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (9/35) AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (9/35) 1U-3667 DIGITAL UNIT (8/10) IEEE1394 SECTION(2/4) (For ALL MODEL)
Page 186
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (10/35) SCHEMATIC DIAGRAMS (10/35) 1U-3667 DIGITAL UNIT (9/10) IEEE1394 SECTION(3/4) (For ALL MODEL)
Page 187
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (11/35) SCHEMATIC DIAGRAMS (11/35) 1U-3667 DIGITAL UNIT (10/10) IEEE1394 SECTION(4/4) (For ALL MODEL)
Page 191
AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (18/35) AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (18/35) 1U-3670 AUDIO UNIT (2/4) 1U-3670-1 AUDIO UNIT (2/3) (For ALL MODEL)
Page 192
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (19/35) SCHEMATIC DIAGRAMS (19/35) 1U-3670 AUDIO UNIT (3/4) 1U-3670-1 AUDIO UNIT (3/3) (For ALL MODEL)
Page 193
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (20/35) SCHEMATIC DIAGRAMS (20/35) 1U-3670 AUDIO UNIT (4/4) 1U-3670-2 ADC/DAC UNIT (For ALL MODEL)
Page 194
SCHEMATIC DIAGRAMS (21/35) AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (21/35) 1U-3671 FRONT UNIT (1/2) 1U-3671-1 FLD UNIT 1U-3671-2 P.SW UNIT 1U-3671-3 FUNCTION SEL UNIT 1U-3671-4 P.LED UNIT 1U-3671-5 TACT UNIT 1U-3671-6 USER UNIT 1U-3671-7 VOL UNIT 1U-3671-11 FLD SUPPLY UNIT (For ALL MODEL)
Page 195
AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (22/35) AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (22/35) 1U-3671 FRONT UNIT (2/2) 1U-3671-8 H/P UNIT 1U-3671-9 FRONT IN UNIT 1U-3671-10 MIC UNIT 1U-3671-12 PHONO UNIT 1U-3671-13 TRIGGER UNIT 1U-3671-14 DIGITAL IN UNIT 1U-3671-15 TUNER IN UNIT 1U-3671-16 D-TERMINAL UNIT 1U-3671-16 D-CONNECT UNIT (For ALL MODEL)
Page 196
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (23/35) SCHEMATIC DIAGRAMS (23/35) 1U-3672 PRIMARY UNIT (1/2) 1U-3672-2 AMP SUPPLY UNIT 1U-3672-4 E2 RL UNIT 1U-3672-7 DSP REG UNIT (For ALL MODEL)
Page 197
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (24/35) SCHEMATIC DIAGRAMS (24/35) 1U-3672 PRIMARY UNIT (2/2) 1U-3672-1 PRIMARY UNIT 1U-3672-5 ETHER RL UNIT (For ALL MODEL)
Page 198
AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (25/35) AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (25/35) 1U-3673 REGULATOR UNIT (1/2) 1U-3673-1 VIDEO REG UNIT (For ALL MODEL)
Page 199
AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (26/35) AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (26/35) 1U-3673 REGULATOR UNIT (2/2) 1U-3673-2 AUDIO REG UNIT 1U-3673-3 SP-R UNIT 1U-3673-4 SP-R UNIT 1U-3673-5 CONNECT-L UNIT 1U-3673-6 AC OUTLET UNIT (For ALL MODEL)
Page 203
AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (30/35) AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (30/35) 1U-3684 CONNECT UNIT (4/6) 1U-3684-3 VIDEO CPU UNIT (For ALL MODEL)
Page 207
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (34/35) SCHEMATIC DIAGRAMS (34/35) 1U-3711 XM UNIT 1U-3711-1 XM UNIT 1U-3711-2 XM JOINT UNIT (For AVR-4806)
Page 208
AVR-4806 / AVC-A11XV AVR-4806 / AVC-A11XV SCHEMATIC DIAGRAMS (35/35) SCHEMATIC DIAGRAMS (35/35) 1U-3712 XM REG UNIT 1U-3712-1 XM REG UNIT 1U-3712-2 EXT.IN UNIT (For AVR-4806)
Page 209
AVR-4806CI / AVC-A11XVA DOCUMENTS FOR WEEE Details of Recycle parts * You have to remove the parts that marked “WEEE Mark ◆ “ when the recycling processing. (Europe model only) WEEE Ref. No. Part Name Material Q'ty Mark AMP-L UNIT COMPLEX ◆...
Page 210
AVR-4806CI / AVC-A11XVA WEEE Ref. No. Part Name Material Q'ty Mark AC INLET (2P) COMPLEX ◆ FOOT RUBBER PAD RADIATOR (ES149) Aluminum RADIATOR BRACKET (L) STEEL RADIATOR BRACKET (R) STEEL RADIATOR BRACKET (C) STEEL RADIATOR BRACKET (A) STEEL RADIATOR BRACKET (B)
Page 211
AVR-4806CI / AVC-A11XVA WEEE Ref. No. Part Name Material Q'ty Mark CARD SPACER (L=12) CARD SPACER (L=8) CARD SPACER (L=6) CARD SPACER RADIATOR Aluminum CENTER ANGLE STEEL RUBBER SHEET CE68W1C393M(KMH) COMPLEX ◆ CE68W1A683M(KMH) COMPLEX ◆ CE68W==183M(DL) COMPLEX ◆ CE68W1A153M(KMH) COMPLEX ◆...
Page 212
AVR-4806CI / AVC-A11XVA Exploded view for AVC-A11XVA (Europe model) 6-17 6-12 6-15 6-14 6-13 6-16 6-11 207 6-5 6-10 You have to remove the parts that marked “WEEE Mark ◆ “ when the recycling processing. (Europe model only)
Page 213
AVR-4806CI / AVC-A11XVA Details of Recycle parts for main transformer(Ref. No. 53) MATERIAL Press Board Polyester Tape Polyester Non-woven Insulating Tape Polyester Tape Polyester Tape Polyester Tape Polyester Tape Silicon Rubber Tube Polyester Tape Polyester Film Polyester Film Polyester Film...
Page 214
AVR-4806CI / AVC-A11XVA Details of Recycle parts for sub transformer(Ref. No. 55) MATERIAL Polyurethane Enameled Copper Wire Polyurethane Enameled Copper Wire Polyurethane Enameled Copper Wire Polyurethane Enameled Copper Wire Polyurethane Enameled Copper Wire Polyurethane Enameled Copper Wire Polyester Tape Polyester Sheet...
Page 215
AVR-4806CI / AVC-A11XVA Details of Recycle parts for sub transformer(Ref. No. 56,57) MATERIAL Polyurethane Enameled Copper Wire Polyurethane Enameled Copper Wire Polyester Tape Polyester Sheet Polyester Tape Pressd Paper Polyester Tape Polyester Tape Polyester Sheet Polyester Sheet Polyester Sheet Polyester Non-woven Insulating Tape...
