Conditions d'emplacement

IMPORTANT : Respectez tous les codes et règlements en vigueur.
• Les dimensions d'ouverture du meuble indiquées doivent être utilisées.
Les dimensions données offrent un dégagement minimum par rapport au four.
• L'emplacement d'installation encastrée doit disposer d'un coffret complet faisant le
tour de la partie encastrée du four.
• Une alimentation électrique mise à la terre est requise. Reportez-vous à la section
« Exigences en matière de raccordement électrique ».
• La boîte de jonction de l'alimentation électrique doit se trouver à 3" (7,6 cm) maximum
en dessous de la surface d'appui lorsque le four est installé dans un meuble mural. Un
trou d'au moins 1" (2,5 cm) de diamètre doit avoir été percé sur le coin arrière droit ou
arrière gauche du plan d'appui, afin d'y faire passer le câble de l'appareil jusqu'à la boîte
de jonction.
REMARQUE
Pour une installation sous le plan de travail, il est recommandé que la boîte de jonction se
trouve dans le meuble adjacent à droite ou à gauche. Si vous installez la boîte de jonction sur
le mur arrière derrière le four, il est recommandé que la boîte de jonction soit encastrée et
située en haut à droite du meuble.
• Le plan d'appui du four doit être solide, de niveau et aligné avec le bas du découpage du
meuble.
• Le sol doit pouvoir supporter le poids d'un four unique de 199 lb (90 kg).
• Le sol doit pouvoir supporter le poids d'un four double de 331 lb (150 kg).
IMPORTANT : Afin d'éviter tout endommager de vos meubles, vérifiez avec votre constructeur
ou avec le fournisseur du meuble que les matériaux utilisés ne se décoloreront pas, ne
se délamineront pas ou ne subiront aucun autre endommagement. Ce four a été conçu
conformément aux exigences des réglementations internationales UL et CSA et est conforme à
la température maximale admissible de 194 °F (90 °C) pour un meuble en bois.
Install_NW9000K-DG68-00862A-03_EN+MES+CFR.indb 5

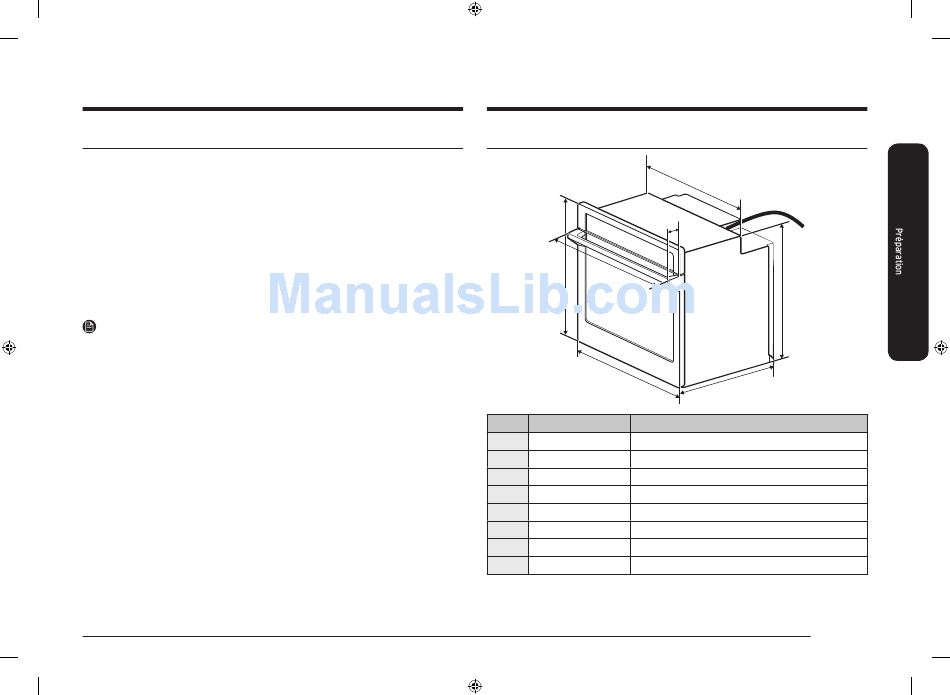

Dimensions de l'appareil (fours simples)

A
G
E
DIMENSIONS
A 28 / " (72,6 cm)
5
8
B 28 / " (72,4 cm)
1
2
C 27" (68,5 cm)
23 / " (58,7 cm)
D 1
8
E 29 / " (75,6 cm)
3
4
F 47 / " (120 cm)
1
4
G 29 7 / "(75,9cm)
8
H 2 / " (6,5 cm)
9
16
B
F
H
C
D
Hauteur totale
Largeur d'encastrement
Hauteur d'encastrement
Profondeur d'encastrement
Largeur de la porte
Longueur de conduit
Largeur totale (Largeur de la poignée)
Profondeur de la poignée
