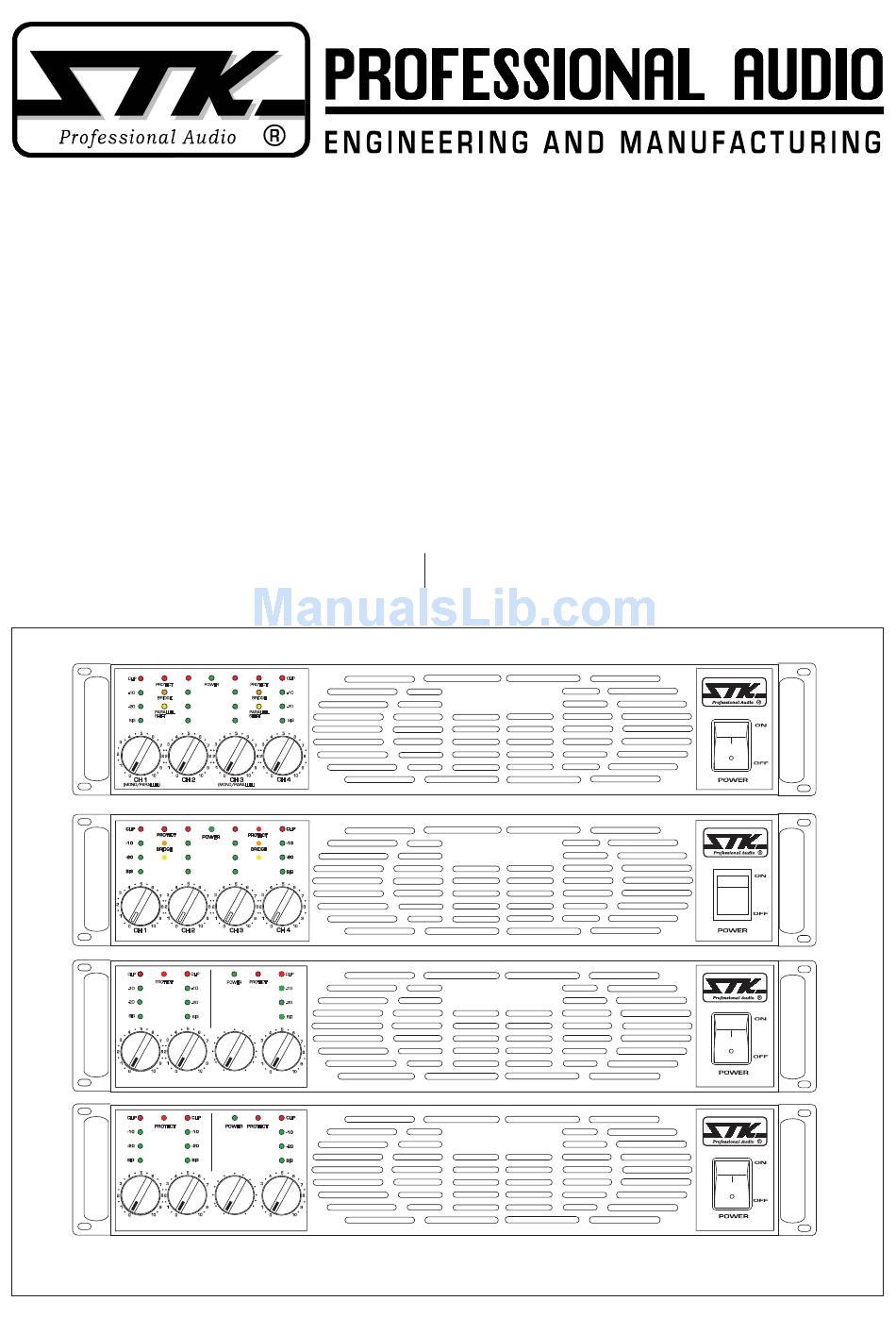

VS-2004 / VS-1204
4 Channel Power Amplifier l 4 채널 파워 앰플리파이어
VS-2003 / VS-1203
3 Channel 2 Way Bi-Mode Power Amplifier
3 채널 2 웨이 바이 모드 파워 앰플리파이어
OWNER'S MANUAL
CLIP
PROTECT
-10
BRIDGE
-20
PARALLEL
SHIFT
SIG
(MONO/PARALLEL)
PARALLEL
SHIFT
(MONO/PARALLEL)
CLIP
PROTECT
-10
-20
SIG
CH 1
CH 1
CLIP
POWER
PROTECT
-10
BRIDGE
-20
PARALLEL
SHIFT
SIG
(MONO/PARALLEL)
PARALLEL
SHIFT
(MONO/PARALLEL)
CLIP
CLIP
POWER
PROTECT
-10
-10
-20
-20
SIG
SIG
160
180
150
190
125
210
95
75
230
63
235
61
240
60 Hz
250 Hz
CH 2
FREQ
CH 3/SUB
160
180
150
190
125
210
95
75
230
63
235
61
240
60 Hz
250 Hz
CH 2
FREQ
CH 3/SUB
사용설명서

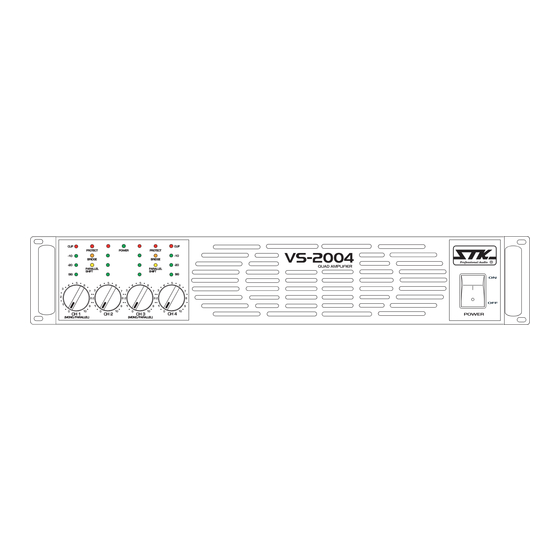

VS-2004
QUAD AMPLIFIER
VS-1204
QUAD AMPLIFIER
VS-2003
BI-AMPLIFIER
VS-1203
BI-AMPLIFIER
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for STK Professional Audio VS-2004
Summary of Contents for STK Professional Audio VS-2004
- Page 1 VS-2004 / VS-1204 4 Channel Power Amplifier l 4 채널 파워 앰플리파이어 VS-2003 / VS-1203 3 Channel 2 Way Bi-Mode Power Amplifier 3 채널 2 웨이 바이 모드 파워 앰플리파이어 OWNER'S MANUAL 사용설명서 CLIP CLIP PROTECT POWER PROTECT VS-2004 BRIDGE...
-
Page 2: Table Of Contents
VS-2004 / VS-1204 4 Channel Power Amplifier 4 채널 파워 앰플리파이어 VS-2003 / VS-1203 3 Channel 2 Way Bi-Mode Power Amplifier 3 채널 2웨이 바이 모드 파워 앰플리파이어 Table of Contents 목 차 Introduction l 제품 소개 ..............................Important Safety Instructions l 안전을 위한 주의 사항... -
Page 3: Introduction L 제품 소개
THD sound with STK CTLL over 4 옴 출력에 유연하게 응답합니다. 울트라 급의 낮은 노 level limiter control circuits. The VS-2004/VS-1204 is 4 이즈와 최고음질의 저왜율 A/B 크라스 출력단, 어떠한 CH outputs power amplifier and that can also be used 과도입출력도... -
Page 4: Important Safety Instructions L 안전을 위한 주의 사항
Important Safety Instructions 안전을 위한 주의 사항 1. Read Instructions 1. 사용 설명서를 꼭 읽어주세요 All the safety and operating instructions should be read before 제품을 사용하기 전에 본 설명서의 안전과 작동에 관한 모든 기능 the appliance is operated. 설명들을 반드시 읽어 보십시오. 2. - Page 5 Important Safety Instructions 안전을 위한 주의 사항 11. Damage Requiring Service 11. 제품 손상 수리 서비스 Unplug this appliance from the wall outlet and refer servicing 본 제품에 다음과 같은 경우가 발생했을 때, 전문가에 의해서만 수 to qualified service personnel under the following conditions: 리를...
-
Page 6: Panel Description L 각 부의 명칭
SHIFT (MONO/PARALLEL) (MONO/PARALLEL) Note: The operation of the VS-2004 and VS- 1204 Quad 참고: VS-2004 와 VS-1204 멀티 4 채널 파워앰프의 동작 방법은 channel power amplifier is nearly identical. This manual will 거의 동일합니다. 이 사용설명서는 VS 멀티채널 파워앰프의 모든... - Page 7 Panel Descriptions 각 부의 명칭 REAR PANEL SECTION 후면부 (VS-2004/VS-1204) VS-2004 (MONO/PARALLEL) (MONO/PARALLEL) PARALLEL PARALLEL SHIFT SHIFT CH1/2 CH3/4 550Wx4 /4 ohms 1100Wx2/8 ohms (Bridged Mono) POS(+) NEG(-) VS-1204 (MONO/PARALLEL) (MONO/PARALLEL) VS-1204 RED BLACK RED BLACK OUTPUT POWER CH/IMP 300W x 4CH /4 ohms...
- Page 8 Panel Descriptions 각 부의 명칭 FRONT PANEL 전면부 (VS-2003/VS-1203) CLIP CLIP CLIP PROTECT POWER PROTECT VS-2003 BI-AMPLIFIER 60 Hz 250 Hz CH 1 CH 2 FREQ CH 3/SUB REAR PANEL SECTION 후면부 (VS-2003/VS-1203) VS-2003 CH.2 CH.1 LOW CUT FILTER CH 1 VS-2003 CH 1, CH 2 CH 2...
- Page 9 Panel Descriptions 각 부의 명칭 If protect conditions should occur, such as a short in a 상황이 발생할 경우 점등됩니다. speaker cable or connector or excessively high operating 5. 입력 신호 레벨 표시등 temperatures, this LED will light and the amplifier will stop 입력...
-
Page 10: Connecting Your System L 올바른 설치 방법
자에 분리된 개별 신호를 내보냅니다. 그림 1 참조 at the inputs. See to figure 1. VS-2004/VS-1204는 쿼드 동작을 위해 네 개의 채널을 가지고 있 The VS-2004/VS-1204 offers four separate channels for 습니다. - Page 11 Connecting Your System 올바른 설치 방법 1. Set Mono/Bridge switch 1. 모노/브릿지 스위치 Set the mono/bridge switch on the rear panel to the stereo 후면부의 모노/브릿지 스위치를 스테레오 모드에 위치시킵니다. position. 전원이 켜지면 모노/브릿지 표시등이 꺼져있을 것입니다. When the power is on, the mono/bridge LED on the front 만약...
- Page 12 8 ohm or higher applications only. This allows 주십시오. 이는 VS-2004/VS-1204를 쿼드 동작 대신 높은 파워의 the VS-2004/VS-1204 to be used as a high power, stereo 스테레오로서 사용하기 위해서입니다. 그림 2 참조. amplifier instead of quad operation. See to figure 2.
- Page 13 2. 입력 신호 라인 2. Input Source Lines 전원을 끈 상태에서 입력 신호 선을 VS-2004/VS-1204의 채널 1 With the power off, connect your input source lines to 또는 채널 3에만 연결해 주십시오. channels 1 or channels 3 only on the VS-2004/VS-1204.
- Page 14 Connecting Your System 올바른 설치 방법 F. VS-2003/VS-1203 F. VS-2003/VS-1203 스테레오 2 웨이 + 서브 우퍼 동작 방법 Stereo 2 way +Sub Woofer Operation 4Ω의 기본적인 동작 구성을 권장합니다. The basic method of operation is recommended for 4 Ohm 채널 1과 2는 입력 단자에서 받은 신호에 따라 각 스피커 출력단자 applications.
- Page 15 Connecting Your System 올바른 설치 방법 VS-2004/VS-1204 • Output Connection Table l 출력별 연결 구성표 Output Function l 출력기능 Connector l 컨넥터 Pins l 핀 Speaker # 1 CH 1 Red, Black / 적색, 검정 Speaker # 2 CH 2 Red, Black / 적색, 검정...
- Page 16 Connecting Your System 올바른 설치 방법 connector of binding post output connector. Connect the speaker's negative terminal to the CH 4 RED connector of binding post output connector. Note that the speaker load impedance must be 8 ohms or greater since, in this configuration, each amplifier output is presented with half the mono bridged load.
- Page 17 H. POWER REQUIREMENTS H. 요구되는 전력 Your STK VS-2004/VS-1204 and VS-2003 /VS-1203 are pre- STK VS-2004/VS-1204/VS-2003/VS-1203 은 생산 단계에서부터 wired at the factory for the correct line voltage (120V or 220- 정격전압(120V or 220-240V)에...
- Page 18 올바른 설치 방법 I. FRONT PANEL INDICATORS I. 전면부의 표시등 The front panel of the VS-2004/VS-1204 and VS-2003/ 전면부의 여러 표시등들은 앰프의 상황 별 여러 동작 상태를 알려 VS-1203 has several indicators to alert you to the status of 줍니다. 여러 표시등의 의미를 정확히 알면 앰프를 사용하기 훨씬...
- Page 19 Ⅰ Introduction System Hookup Diagram 시스템 연결 구성도 제품 소개 VS-2004 QUAD CHANNEL STEREO SYSTEM l 4채널 스테레오 시스템 HVX-1643R Console Mixer 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 2=HOT(+) 2=HOT(+)
- Page 20 Ⅰ Introduction System Hookup Diagram 시스템 연결 구성도 제품 소개 VS-2004 2 CHANNEL STEREO WITH SUB WOOFER SYSTEM l 2 채널 스테레오와 서브우퍼 조합 시스템 HVX-1643R Console Mixer 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND...
-
Page 21: System Hookup Diagram L 시스템 연결 구성도
System Hookup Diagram 시스템 연결 구성도 VS-2003 2 CHANNEL STEREO LINE ARRAY SYSTEM l 2채널 스테레오 라인 어레이 시스템 HVX-1643R Console Mixer 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 2=HOT(+) 2=HOT(+) 2=HOT(+) 2=HOT(+) 2=HOT(+) - Page 22 System Hookup Diagram 시스템 연결 구성도 VS-2003 2 CHANNEL STEREO WITH SUB WOOFER SYSTEM l 2채널 스테레오와 서브 우퍼 조합시스템 HVX-1643R Console Mixer 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 1=GND 2=HOT(+) 2=HOT(+) 2=HOT(+) 2=HOT(+)
-
Page 23: Block Diagram L 회로의 구성도
Block Diagram 회로의 구성도 VS-2004 / VS-1204 / VS-2003 / VS-1203 SMPS BLOCK... - Page 24 Ⅰ Introduction Block Diagram 회로의 구성도 제품 소개 VS-2004 / VS-1204 AMPLIFIER BLOCK...
- Page 25 Block Diagram 회로의 구성도 VS-2003 / VS-1203 AMPLIFIER BLOCK...
-
Page 26: Specifications L 제품 규격
Ⅰ Introduction Specifications 제품 규격 제품 소개 MODEL l 모델 VS-2004 VS-1204 Output Power Per Channel l 최대 출력 at 1㎑ / THD ≤1.0% EIA 4 Ω 600W/330W 8 Ω 350W/190W Output Power Both Channel Drive l 정격 출력, 전 채널 동시 구동... - Page 27 Specifications 제품 규격 MODEL l 모델 VS-2003 VS-1203 Output Power Per Channel l 최대 출력 at 1㎑ / THD ≤1.0% EIA 4 Ω ST CH: 570W/CH 3 Sub: 1200W ST CH: 330W/CH 3 Sub: 660W 8 Ω ST CH: 350W/CH 3 Sub: 800W ST CH: 190W/CH 3 Sub: 380W Output Power Triple Channel Drive l 정격...
- Page 28 Note...
-
Page 29: Warranty Information L 제품 보증에 대해서
Warranty Information UNPACKING STK LIMITED 1 YEAR WARRANTY As a part of our system of quality control, every STK STK electronics are warranted to be free from defects product is carefully inspected before leaving the factory in materials and workmanship under normal use for a to insure flawless appearance. - Page 30 제품 보증에 대해서 제품 취급에 대해서 제품 보증기간은 1년입니다. STK는 제품을 구입한 날짜로부터 1년 동안 무상으로 본 제품은 우수한 제품 설계과정을 마치고 엄밀한 품 AS를 해드립니다. 제품 보증 기간 동안 STK 정식 판매원 질관리 및 검사과정을 거쳐서 생산된 제품입니다. 이나 STK서비스 센터를 통해 영수증과 함께 본사로 배 제품을...
- Page 32 Owner's Manual for The STK VS series 2 Channel Power Amplifier Printed In Korea STK-Professional Audio DEC. 2013...
