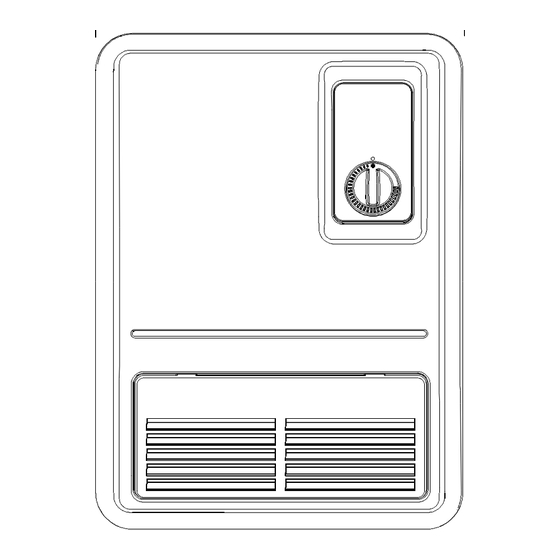

Dimplex H 260/4 Installation And Operating Instructions Manual

D
Montage- und Gebrauchsanweisung
Badezimmer-Schnellheizer
1. Wichtige Hinweise
Bewahren Sie diese Anweisung sorgfältig auf und geben Sie
diese gegebenenfalls an Nachbesitzer weiter.
• Das Gerät ist nur zur Raumlufterwärmung innerhalb ge-
schlossener Räume geeignet.
• Reparaturen und Eingriffe in das Gerät dürfen nur von ei-
nem Fachmann ausgeführt werden.
• Im Fehlerfall Gerät vom Netz trennen (Gerätestecker ziehen
oder Sicherung ausschalten).
• Heizgerät nicht abdecken, Brandgefahr!
Das nebenstehende Symbol ist am Heizgerät an-
gebracht und bedeutet, dass das Heizgerät nicht
abgedeckt werden darf.
• Mindestabstände einhalten.
• Vorsicht! Außenflächen und besonders das Luftaustrittsgit-
ter werden bei Betrieb heiß.
• Heizgerät nicht durch Kinder oder andere Personen betrei-
ben, die nicht in der Lage sind, das Gerät sicher zu benut-
zen. Sicherstellen, dass Kinder nicht am Gerät spielen.
• Vorsicht! Nach automatischem Einschalten des Gerätes
können Gefahren entstehen, z.B. könnten zwischenzeitlich
zugedeckte oder verstellte Geräte Brände auslösen.
• In Räumen, in denen feuergefährliche Stoffe verwendet
werden (z.B. Lösungsmittel etc.), darf das Heizgerät nicht
betrieben werden.
• Anschlussleitung nicht über das Gerät legen werden.
2. Technische Daten
Heizleistung: 2000 W
Anschlussspannung: 1/N/PE~, 230 V, 50 Hz
Schutzart: IP24
Schutzklasse: I (mit Schutzleiter)
Maße: (B x H x T) 300 x 405 x 120 mm
Gewicht: 3,25 kg
3. Aufstellung, Montage
Das Heizgerät darf nur wie dargestellt, an einer senkrechten
Wand montiert und betrieben werden.
Die Montage unter einer Wandsteckdose ist nicht gestattet.
Der Gerätestecker muss nach der Montage zugänglich sein.
Das Gerät ist so zu installieren, dass die Bedienelemente nicht
von einer sich in der Badewanne oder unter der Dusche befind-
lichen Person berührt werden können.
Ferner ist auch an der Gerätevorderseite ein Abstand von min-
destens 750 mm zu leicht entzündbaren Gegenständen, wie
z.B. Vorhängen, Handtüchern oder wärmeempfindlichen
Kunststoffen einzuhalten.
Das Gerät muss mit 3 Schrauben an der Wand befestigt wer-
den. Im Plastikbeutel liegen Schrauben und Dübel bei.

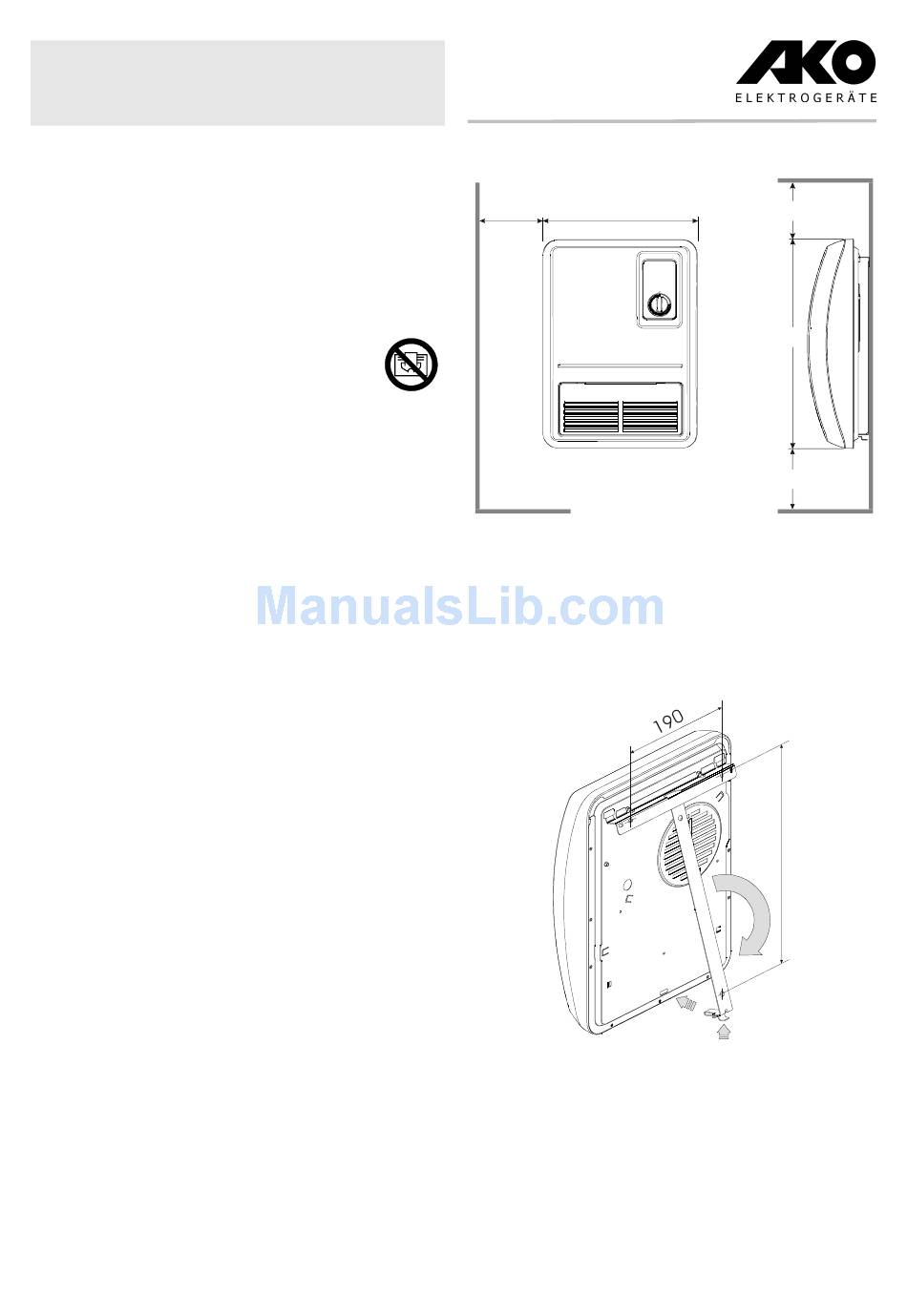

H 260/4
Mindestabstände einhalten! Maße in mm.
250
Montageablauf
- Wandhalter unten entriegeln (A) und vom Gerät abnehmen.
- Befestigungslöcher für Wandhalter bohren und Dübel
einsetzen.
- Wandhalter ausrichten und fest an die Wand schrauben.
- Gerät in die Wandhalterung einhängen.
- Heizgerät nach unten schwenken und einrasten (B).
4. Elektrischer Anschluss
Die Spannungs- und Frequenzangabe auf dem Typschild
muss mit der vorhandenen Netzversorgung übereinstimmen.
Wenn die Netzleitung dieses Gerätes beschädigt wird, muss
sie durch Hersteller oder seinen Kundendienst oder durch eine
ähnlich qualifizierte Person ersetzt werden, um Gefährdungen
zu vermeiden.
Heizgerät nicht durch eine externe Schalteinrichtung betätigen.
Dies könnte zu einem nicht beabsichtigten Rücksetzen des
Temperaturbegrenzers führen.
1
300 280
405
250
308
B
A
