Dimplex HL 185 T Installation And Operating Instructions

D
Montage- und Gebrauchsanweisung
Heizlüfter HL 185 T, HL 185/2, HL 185/3
1. Wichtige Hinweise
Bewahren Sie diese Anweisung sorgfältig auf und geben Sie
diese gegebenenfalls an Nachbesitzer weiter.
• Das Gerät ist nur zur Raumlufterwärmung innerhalb ge-
schlossener Räume geeignet.
• Reparaturen und Eingriffe in das Gerät dürfen nur von ei-
nem Fachmann ausgeführt werden.
• Im Fehlerfall Gerät vom Netz trennen (Gerätestecker ziehen
oder Sicherung ausschalten).
• Heizgerät nicht abdecken, Brandgefahr!
• Mindestabstände einhalten.
• Vorsicht! Außenflächen und besonders das Luft-
austrittsgitter werden bei Betrieb heiß.
• Heizgerät nicht durch Kinder oder andere Personen betrei-
ben, die nicht in der Lage sind, das Gerät sicher zu benut-
zen. Sicherstellen, dass Kinder nicht am Gerät spielen.
• Vorsicht! Nach automatischem Einschalten des Gerätes
können Gefahren entstehen, z.B. könnten zwischenzeitlich
zugedeckte oder verstellte Geräte Brände auslösen.
• In Räumen, in denen feuergefährliche Stoffe verwendet
werden (z.B. Lösungsmittel etc.), darf das Heizgerät nicht
betrieben werden.
• Anschlussleitung nicht über das Gerät legen werden.
2. Technische Daten
Typ Nenn- Spannung
leistung,
Frequenz
HL 185 T 2000 W,
50 Hz
HL 185/2 2000 W,
50 Hz
HL 185/3 700 W,
50 Hz
Schutzart: IP21 (tropfwassergeschützt).
Schutzklasse: I (mit Schutzleiter)
Maße: (B x H x T) 230 x 230 x 160 mm
Gewicht: 4,6 kg
3. Aufstellung, Montage
Das Heizgerät darf nur wie dargestellt, an einer senkrechten
Wand montiert und betrieben werden.
Die Montage unter einer Wandsteckdose ist nicht gestattet.
Der Gerätestecker bzw. die Anschlussdose muss nach der
Montage zugänglich sein.
Das Gerät ist so zu installieren, dass die Bedienelemente nicht
von einer sich in der Badewanne oder unter der Dusche befind-
lichen Person berührt werden können.
Ferner ist auch an der Gerätevorderseite (Lufteintrittsbereich)
ein Abstand von mindestens 200 mm einzuhalten.
Das Gerät muss mit 3 Schrauben an der Wand befestigt wer-
den. Im Plastikbeutel liegen Schrauben und Dübel bei.
Thermo- Stecker
stat
230 V~ ja
1/N/PE
400 V~ ohne ohne
2/PE
230 V~ ja
1/N/PE

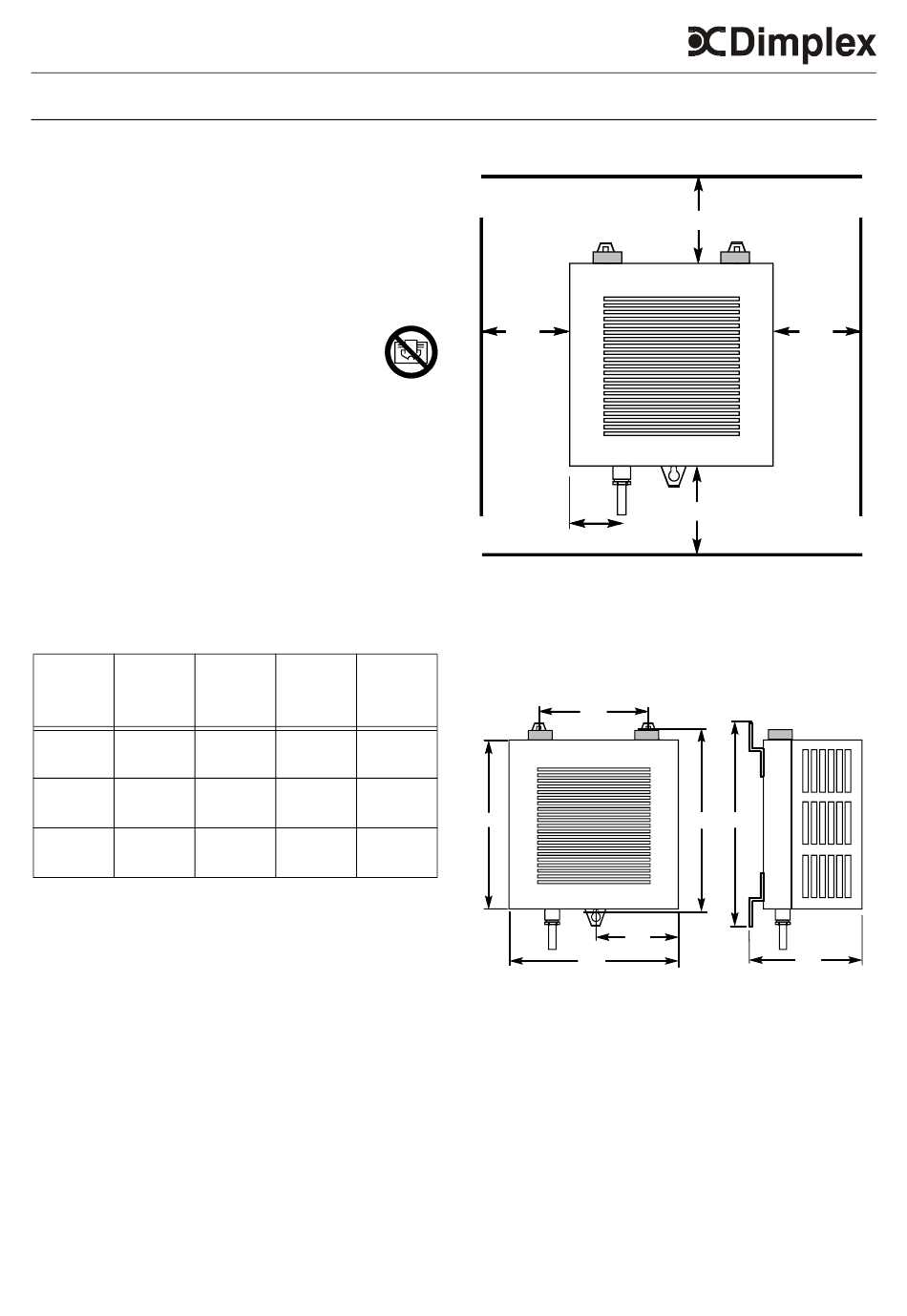

Mindestabstände einhalten! Maße in mm.
250
Montageablauf
- Befestigungslöcher für Wandhalter bohren und Dübel
einsetzen.
- Befestigungsschrauben in die Wand eindrehen.
- Heizgerät in die Wandhalter einhängen und festschrauben.
ja
230
ja
4. Elektrischer Anschluss
Die Spannungs- und Frequenzangabe auf dem Typschild
muss mit der vorhandenen Netzversorgung übereinstimmen.
Wenn die Netzleitung dieses Gerätes beschädigt wird, muss
sie durch Hersteller oder seinen Kundendienst oder durch eine
ähnlich qualifizierte Person ersetzt werden, um Gefährdungen
zu vermeiden.
In die festverlegte elektrische Installation ist eine Trennvorrich-
tung mit mindestens 3 mm Kontaktöffnung an jedem Pol vorzu-
sehen (z.B. Sicherungsautomat).
Heizgerät nicht durch eine externe Schalteinrichtung betätigen.
Dies könnte zu einem nicht beabsichtigten Rücksetzen des
Temperaturbegrenzers führen.
1
250
50 250
160
237 268
115
230
250
160
