取扱説明書

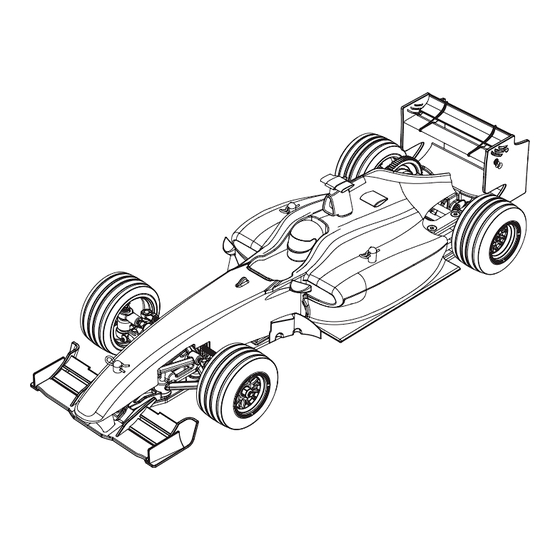

Chassis Specification
• Length : 350mm
• Front Width : 125mm
• Rear Width : 128mm
• Wheelbase : 221mm
• Front Tire : ø47.4mm x 24.4mm
Rear Tire : ø47.9mm x 26.5mm
• Front Ride Height : Preset 4.5mm (Adjustable)
Rear Ride Height : Preset 4.5mm (Adjustable)
• Front Toe - in / out : Preset 1
˚
• Caster : Preset 3.9
(Adjustable 0
˚
• Camber : Preset -1
at Front (Adjustable)
Contents / 目次
About F14 EVO Body / F14 EVOボディ
F14 EVO Recommendation Layout / F14 EVO レコメンデーション
Assembly Diagrams / 各部分解図
Spare Parts List / スペアパーツリスト
MAN-G00148
英 / 日
シャーシスペック
˚
(Adjustable)
˚
˚
˚
, 3.9
, 4.2 , 8.4 , 12.7
)
Instruction Manual
2
3
4
5
6
ー
7
8
9
11
ー
12
14
ー
15
16
17
ー
18
19
Advertisement
Related Manuals for Carisma F14EVO
Summary of Contents for Carisma F14EVO
-
Page 1: Table Of Contents
取扱説明書 Instruction Manual シャーシスペック Chassis Specification • Length : 350mm • Front Width : 125mm • Rear Width : 128mm • Wheelbase : 221mm • Front Tire : ø47.4mm x 24.4mm Rear Tire : ø47.9mm x 26.5mm • Front Ride Height : Preset 4.5mm (Adjustable) Rear Ride Height : Preset 4.5mm (Adjustable) ˚... -
Page 2: Safety Precautions / 安全な使用について / Required Tools / セッ ト以外に必要なもの
安全な使用について Safety Precautions 安全な使用について SAFETY PRECAUTIONS / This Model is only suitable for people 14 years old and up. This radio control model is not a toy. Beginner should seek advice from experienced person in order to assemble the model or parts correctly and to make its best performance. * Assemble this model or parts only in place out of children’s reach and take all necessary safe precautions before operating this model. -
Page 3: Tools & Parts Included / 付属パーッ / Required Equipments / セッ ト以外に必要なもの
付属パーッ Tools & Parts Included O-Ring x 6pcs Double Side EVA Washer x 3pcs Antenna Pipe Mount M3 Set Screw 6.6 x 2.8 x 1.9mm Pinion Gear 12T Snap Pin x 10pcs Stickers x 12pcs ワッシャー アンテナパイプマウント M3 セットスクリュー Oリング ピニオンギヤ... -
Page 4: F14 Evo Arr Package Included F14 Evo Arr パッケージ
F14 EVO ARR パッケージ F14 EVO ARR Package Included Ready Build Chassis / 完成済みシャーシ Ready Build Chassis / 完成済みシャーシ... - Page 5 F14 EVO ボディ About the F14 EVO Body Main Body Cutting Instruction / メインボディのカット Scissors and Modeling Knief for cutting off body parts. Driller for making holes mounting body posts and screws. ボディーカット用のハサミと模型用ナイフ。 ボディマウント、 ネジ用の穴をあけるリーマー。 Curved Scissors Clear Car Body 曲線ハサミ...
- Page 6 F14 EVO ボディ About the F14 EVO Body Assemble Side Panel & Skirting / サイドパネルとスカートの組み立て Step / ステップ Step / ステップ Step / ステップ F14 EVO Car Body and Parts Assembly / F14 EVO カーボディ ・ パーツ Driver Helmet ドライーバーヘルメット Snap Pin スナッ...
-
Page 8: Motor Exploded Diagram / モーターの展開図
モーターの展開図 ／ ギヤ調整 Motor Exploded Diagram Motor Mounting / Pinion and Spur Gear Mesh / モーターの搭載 / ピニオン•スパーギヤの調整 Remarks : Motor is NOT INCLUDED in this ARR Package. 注意 : モーターはARRパッケージに含まれていません。 Proper gear mesh is important to the performance of your vehicle.If mesh is too loose it will cause the spur gear to fail (strip);... -
Page 9: Chassis Tuning Tips / チューニングヒント 9 ー
チューニングヒント Chassis Tuning Tips F14 EVO Model Car has several adjustments available to ensure the performance meeting your need. The following are simple adjustments and easily managed settings for proper operation and performance. It is advised when making any adjustment you do so in small increments and always check for other parts of the chassis that are affected. F14 EVOは好みのセッティングが出来るようにいく... - Page 10 チューニングのヒント Chassis Tuning Tips Front Ride Height Adjustment / フロント車高の調整 Front Ride Height is the distance measured from the bottom of the chassis to the ground. It changes the handling of the car reacts to different driving styles or driving conditions. Front Ride Height can be adjusted by placing spacer under the front suspension arm.
- Page 11 チューニングヒント Chassis Tuning Tips Rear Upper Spoiler Adjustment / リアの車高の調整 Mounting the upper spoiler on different positions (A, B & C shown in the picture) of rear spoiler mount can increase rear traction. リアスポイラーマウントのリアスポイラーの取り付け位置を変えるこ とによって( 図の A、 B、 C )リアのトラクションを変更します。 A - 22.5º...
- Page 12 ツイックスクリュー分解図 Twist Adjuster Exploded Diagram Twist Adjuster Exploded Diagram / ツイックスクリュー分解図 SSW-G00551 SSW-G00551 MASM213A SSW-G00158 MASM213A F14EVOP0409 F14EVOP0407 F14EVOP0405 MASM1468A FRP-G00007 F14EVOP0406 F14EVOP0407 MASM1468A F14EVOP0406 F14EVOP0408 FRP-G00005 F14EVOP0404 SSW-G00548 SSW-G00548...
- Page 13 フリクションダンパー分解図 Friction Damper Exploded Diagram Friction Damper Exploded Diagram / フリクションダンパー分解図 SSW-G00548 F14EVOP0216 MASM1467A RBP-G00071 F14EVOP0305 FRP-G00008 MASM1533A F14EVOP0305 MASM727A RBP-G00071 MASM1467A MASM1414A SSW-G00552 FRP-G00010 MASM1363A SSW-G00553...
- Page 14 オイルダンパー / デフギヤ分解図 Oil Shock / Gear Differential Assembly Diagram Oil Shock / Gear Differential Assembly Diagram Oil Shock Exploded Diagram / オイルダンパー 分解図 MASM493A R14P0707 MASM269A MASM269A RBP-G00072 RBP-G00005 MASM721A R14P0910 R14P0908 RBP-G00072 R14P0706 MASM1610A R14P0909 R14P0705 R14P0703 Gear Differential Exploded Diagram / デフギヤ分解図 F14P9901 F14P9905 Spur Diff Gear 80T...
- Page 15 F14 EVO シャーシ展開図 F14 EVO Chassis Expoloded Diagram...
- Page 16 Diff Big Bevel Gear F14P9910 Diff Small Bevel Gear F14EVOP0212 Plastic Washer SSW-G00158 PB 2 x 8mm 14597 F14EVO-80T-Spur Spur Diff Gear Set / スパーギヤ 80T Spur Diff Gear 80T MASM1607A Main Shaft F14 EVO Main Shaft Set 14598 MASM115A 1.4 x 8 Spring Pin...
- Page 17 M3 Nut (Black) MASM147A Bearing 3 x 7 x 3 F14 EVO Bearing Set 14612 ベアリングセット ME031A Bearing 4 x 8 x 3 F14EVOB0101 F14EVO Car Body F14EVOB0102 F14EVO Side Panel F14EVOB0103 F14EVO Side Spoiler F14EVOB0104 F14EVO Side Skirting F14EVOP0606 Top Camera...
-
Page 18: Option Parts List / オプションパーツリスト
Option Parts List オプションパーツリスト Part No. / アイテム No. Descriptions / 詳細 Part No. / アイテム No. Descriptions / 詳細 For Foam Tire スポンジタイヤ用 Option Front Wheel Set / オプションフロントホイールセット 14619 Ø5mm Main Drive Shaft + Parts 14625 Option Rear Wheel Set / オプションリアホイールセット Ø5mmメインドライブシャ... -
Page 19: Set Up Sheet / セッ トアッ プシート
セットアップシート SETUP Sheet Driver / Date / Air temp. / Humidity / ドライバー 日付 気温 湿度 Track / コース Track condition / 路面状況 Track temp. / 路面温度 Front / フロント Camber / Front Tire / Caster / キャンバー フロントタイヤ キャスター Type / タイプ... - Page 20 Industrial www.matoys.com VISIT US ON www.shop-carisma.com © 2011 Carisma. All Rights Reserved. Product specifications are subject to change. Some models shown are prototypes which may vary slightly from what is inside.
