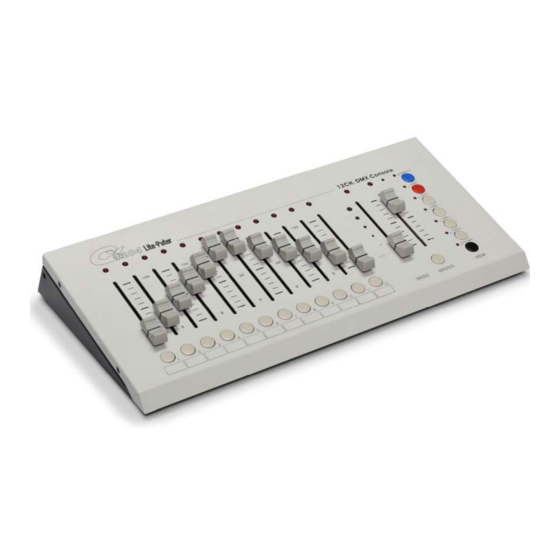

- Page 1 ISO 9001 CERTIFIED CX-1204 12 Channel DMX Console 【 User manual】 Lite-Puter Enterprise Co., Ltd. website：www.liteputer.com.tw E-mail: sales@liteputer.com.tw Lite-Puter CX-1204 [EUM-A]...
-
Page 2: Table Of Contents
CX-1204 Instruction ................2 1-1 Feature ....................... 2 1-2 Specification ....................2 1-3 CX-1204 Function ..................3 1-4 CX-1204 Rear Panel ................4 Chapter 2. CX-1204 operation ................5 Scene Setting ..................5 Scene Recall ..................5 CHASE ..................... 6 2-3-1 Internal Chase Setting ( Speed Chase ) ........... -
Page 3: Chapter 1. Cx-1204 Instruction
ISO 9001 CERTIFIED Chapter 1. CX-1204 Instruction 1-1 Feature Standard DMX 512 signal control 12 dimming control channel 12 control scene setting Chaser function: 1.) Channel chase 2.) Scene chase 3.) Fade chase 3.) Speeding control 4.) Chase Function Flash... -
Page 4: Cx-1204 Function
ISO 9001 CERTIFIED 1-3 CX-1204 Function MASTER-VR Master dimming control MASTER Master Flash control Audio / speed chase control SPEED/ AUDIO Pause BLANK Scene / Channel control SC/CH CHASE 1 Recall Chase 1 Mode CHASE 2 Recall Chase 2 Mode... -
Page 5: Cx-1204 Rear Panel
ISO 9001 CERTIFIED 1-4 CX-1204 Rear Panel 17 16 15 19 Power supply: DC 12V / 1A Power switch Audio input: 100mV DMX connector: XLR 5-PIN DMX connector: XLR 3-PIN DMX connector: PHONE JACK (RJ11) Audio sensitivity control Lite-Puter CX-1204 [EUM-A]... -
Page 6: Chapter 2. Cx-1204 Operation
ISO 9001 CERTIFIED Chapter 2. CX-1204 operation Scene Setting Select【CH】mode, and move the fader to set the dimming value press【PROG】+【1~12】 to save control scene. STEP-1 press【SC / CH】to select the control channel LED : off in CH mode LED : on in SC mode STEP-2 move【MASTER-VR】to the top... -
Page 7: Chase
○ ○ ○ ○ ○ ● ○ STEP 3 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● STEP 4 Repeat STEP-3 move【SPEED-VR】to adjust the speeding of chase STEP-4 press【PROG】to change the chase direction Lite-Puter CX-1204 [EUM-A]... -
Page 8: Audio Chase
STEP-5 press【PROG】to change the chase direction 2-3-2 Audio Chase STEP-1 move【SPEED-VR】to the bottom which appointed to audio. 2-3-3 Fade Chase STEP-1：press【SPEED】to fade chase. (led of key ”on”) 2-4 BLANK press【BLANK】for pause, and press once again back to the normal mode. Lite-Puter CX-1204 [EUM-A]... - Page 9 ISO 9001 CERTIFIED 目錄 第一章 CX-1204 介紹 ....................9 1-1 特 點 ..........................9 1-2 規 格 ..........................9 1-3 CX-1204 操作面板功能簡介 ..................10 1-4 CX-1204 後背板功能簡介 ................... 11 第二章 CX-1204 操作說明 ..................12 場 景 (SCENE)的 設 定 ..................... 12 場...
-
Page 10: 第一章 Cx-1204 介紹
ISO 9001 CERTIFIED 第一章 CX-1204 介紹 1-1 特 點 標準 DMX512 控制信號 可控制 12 個可調光的迴路 可設定 12 組可調光的場景 跳機功能： 1. 迴路跳機 2. 場景跳機 3. FADE 跳機 3. 可調整跳機速度 4. 可轉換跳機方向 可即時使某一迴路全亮(FLASH) 可接音樂訊號作同步控制 1-2 規 格 電源供應 DC 12V/ 1A 調光數位訊號/輸出... -
Page 11: Cx-1204 操作面板功能簡介
ISO 9001 CERTIFIED 1-3 CX-1204 操作面板功能簡介 總迴路調光 VR MASTER-VR 總迴路調光 按鍵 MASTER 跳機速度 / 音控 VR SPEED/ AUDIO 暫停輸出 BLANK 場景 / 迴路 選擇鍵 SC/CH 跳機模式 1 選擇鍵 CHASE 1 跳機模式 2 選擇鍵 CHASE 2 跳機模式 3 選擇鍵 CHASE 3 場景設定/ 跳機方向... -
Page 12: Cx-1204 後背板功能簡介
ISO 9001 CERTIFIED 1-4 CX-1204 後背板功能簡介 17 16 15 19 電源輸入：DC 12V / 1A ( 內正外負 ) 電源開關 音控訊號輸入：外部聲音輸入：100mV DMX 信號輸出連接頭：XLR 5-PIN DMX 信號輸出連接頭：XLR 3-PIN DMX 信號輸出連接頭：PHONE JACK RJ11 音控靈敏度調整鈕 Lite-Puter CX-1204 [EUM-A]... -
Page 13: 第二章 Cx-1204 操作說明
ISO 9001 CERTIFIED 第二章 CX-1204 操作說明 場 景 (SCENE)的 設 定 首先要先進入【CH】的模式下，設定各個迴路的亮度值後， 按下【PROG】+【1~12】 ，即可將 SCENE 的資料儲存起來。 STEP-1：按下【SC / CH】 ，選擇至 CH 的模式下。 進入 CH 的模式 LED：不亮 進入 SC 的模式 LED：亮紅燈 STEP-2：將【MASTER-VR】推至最頂端。 STEP-3：推動【VR-1 … VR-12】設定 1…12 迴路的調光值。 STEP-4：確認此 SCENE 的迴路調光值正確無誤後，同時按下【PROG】+【1…12】 。... -
Page 14: 跳 機 (Chase)
○ ○ STEP 2 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● ○ STEP 3 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ● STEP 4 依序循環… STEP-3：推動【SPEED-VR】 ，決定跳機速度。 STEP-4：按下【PROG】 ，決定跳機方向。 Lite-Puter CX-1204 [EUM-A]... -
Page 15: 音控跳機 (Audio Chase)
以上跳機與背景光的亮度受控於 MASTER-VR 的控制。(請參考 2-1 的 STEP-2) STEP-4：推動【SPEED-VR】 ，決定跳機速度。 STEP-5：按下【PROG】 ，決定跳機方向。 2-3-2 音控跳機 (Audio Chase) STEP-1：推動【SPEED-VR】到最底端，即進入音控控制。 此時接受音樂控制訊號。內藏式麥克風，另外可以接獲 Line 信號輸入 ( 100mV) STEP-2：其他設定方式同 2-3-1 節所述。 2-3-3 FADE 跳機 STEP-1：按下【SPEED】 ，(按鍵”亮紅燈”)，跳機迴路呈現 FADE 的顯示狀態。 2-4 暫 停 輸 出 (BLANK) 按下【BLANK】 ，即可暫停輸出，再按一次即可恢復原來的輸出狀態。 Lite-Puter CX-1204 [EUM-A]...
