Summary of Contents for Godox MC-C1R

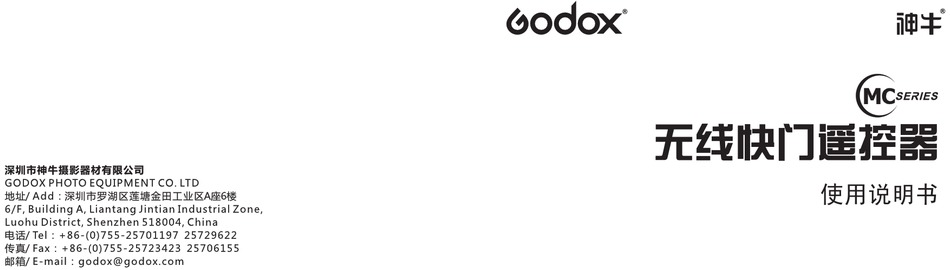

- Page 1 无线快门遥控器 使用说明书...
- Page 2 图示说明 1. 发射器 2. 接收器 A) 频道编码开关 G) 频道编码开关 B) 功能选择档 H) 快门手动按纽开关 B: B门模式，连拍模式， I) 电源开关 单次拍摄模式 J) 信号双色指示灯 G: 延时（约5秒）拍摄 K) 连接各种相机快门插座的 C) 快门按扭开关 终端插头 D) 信号双色指示灯 L) 标准热靴插头 E) 信号天线 M) 锁紧螺拴 F) 电池仓 N) 电池仓...
-
Page 3: Table Of Contents
目录 安全需知 图示说明 ..................2 为防止损坏您的产品，或避免您或他人受伤，在使用本设备前请仔细阅读 安全需知 ..................4 下面的安全需知，并妥善保管以便所有本产品使用者可随时参阅。 产品介绍 ..................7 安装电池 ..................8 请遵守本节中所列举的用以下符号所标注的各项预防措施，否则可能 更换电池 ..................9 对产品造成损害。 低电量指示 ..................9 遥控操作 ..................10 请勿拆卸或改造 性能参数 ..................12 违反此警告可能会触电或导致产品故障。若本产品因为摔落或其他意外事 频道设定 ..................13 故造成破损，请取出电池并将本产品送至当地的维修中心进行检查维修。 各端子支持的相机型号 ..............14 注意事项 ..................17... - Page 4 保持干燥 使用电池的注意事项 请勿用湿手接触产品，亦不可将产品浸入水中或暴露于雨中，否则可能引 操作不当可能导致电池漏液或爆裂，因此在本产品中使用电池时请注意以下 起火灾或触电。 事项： · 只能使用本手册中列出的电池。请勿混用新旧电池或不同类型的电池。 请勿在易燃气体环境中使用 · 请仔细阅读并遵守由厂商提供的警告和指示。 违反此警告可能引起爆炸或火灾。 · 切勿使电池短路或拆卸电池。 请勿在儿童伸手可及之处保管本产品 · 切勿将电池投入火中或加热升温。 本产品包含可能引起窒息的零件。如果儿童不小心吞食了零件，请立即送 · 切勿试图以反方向安装电池。 往医院救治。 · 当电量用尽时，电池容易漏液，所以为了避免产品受损，请在长期不 使用本产品或电量用尽时取出电池。 请勿置于高温中 · 如果受损电池中的液体接触到皮肤或衣服，请立即用大量清水冲洗。 请勿将本产品放置于阳光直射下的封闭车辆内或其他极高温度的地方,否则可 能导致火灾或损坏本产品的外壳或内部部件。...
-
Page 5: 产品介绍
产品介绍 安装电池 感谢您购买无线远程快门遥控器，该产品适合多种拍摄任务，它不需要一条 发射器 连接着手和相机的长长的线就可以对快门进行控制，请参考14页各端子支持 从发射器的后面滑下电池盖（F），然后装入一个12V23A电池（包装中 的相机型号。 已经包含此电池）。 主要特点如下： · 远程无线控制，在开阔空间距离可达100米。 接收器 · 16种调频选择适合多摄影师同时拍摄环境。 从接收器的后面滑下电池盖（N），然后装入一个2个AAA，1.5伏的碱性 · 强力抗干扰能力。 电池。 · 电池低电量提示。 · 超低电耗设计，给您更长的使用时间。 · 具备B门和连续快门功能（须对相机做相应设置） · 具备延时拍摄功能。 · 接收器具有手动控制功能，作为有线快门线使用。... -
Page 6: 更换电池
更换电池 遥控操作 1) 先关闭相机电源； 更换发射器或接收器里的电池步骤： 2) 将接收器插头与相机连接好，打开相机与接收器的电源； 1) 把接收器上的ON/OFF开关设置到“OFF”状态 2) 关掉相机并断开接收器 3) 按动发射器上的快门开关，指示灯与接收器上的指示灯闪烁一致，即可 进行工作； 3) 取出电池 4) B快门：先把相机设置B门拍摄模式，长按发射器按纽开关待红色指示 灯亮直至熄灭（约3秒）即放开按钮；接收器上红色指示灯一直亮，表示 低电量指示 在执行B门拍摄功能；需解除B门，再按发射器按纽开关即可。 当接收器上的指示灯快速的闪动时，表示电池电量过低，该换电池了。 5) 连拍模式：先把相机设置连拍模式，长按发射器待红灯亮直至熄灭（约 3秒）即放开按钮，此时接收器自动转入连拍状态；需解除连拍，再按发 射器按纽开关即可。... -
Page 7: 性能参数
6) 延时拍摄模式：先把发射器功能档拨到延时功能档位，轻按下发射器的 性能参数： 快门按纽开关，显示绿色表示在对焦，再深按，灯变为红色，保持按住状 态直至红色指示灯熄灭，此时接收器上红色指示灯闪烁约5秒后，触发相 产品名称 发射器 接收器 机快门动作，完成拍摄。 电池 12V23A 小型电池 2*1.5VAAA七号碱性电池 7) 有线手动控制模式：接收器可作为有线快门线使用，按下接收器的快门 电池使用寿命 待机依不同电池容量而定 连续触发20000次 按纽开关，触发相机快门动作，完成拍摄。此模式下，不需电池电源支持 。 频道 8) 群拍模式：把快门器上的频道开关设置在同一位置，多个接收器插在多 远程控制距离 100米（无干扰空阔地） ------------------------ 部相机快门插座上，可以实现一个发射器控制多个接收器，实现多部相同 工作指示灯 双色LED指示 双色LED指示 或不同型号的相机同时拍摄。 无线频率 433赫兹 ------------------------... -
Page 8: 频道设定
频道设定 各端子支持的相机型号 先关闭接收器的电源，把发射器和接收器上编码开关的位置调成一 致，即同一频道（共16个频道），再打开电源即可工作。 C1适合所有兼容原厂佳能RS-80N3快门线相机 Pentax K100D, K110D, K10D, *ist Ds2, *ist D, *ist Ds, *ist, *ist DL, *ist DL2 频道 Samsung GX-1L, GX-1S, GX-10 Canon EOS 30, 33, 50E, 300, 300V, 3000, 50, 300D(Digital Rebel), 350D(Digital 接收器 Rebel XT), 400D(Digital Rebel XTi), 450D(Digital Rebel XSi), 500D, 1000D 发射器... - Page 9 N1适合所有兼容尼康MC-30快门线的相机 S1适合所有兼容索尼RM-S1AM\RM-L1AM快门线相机 Nikon D2H,D2Hs, D1x, D1h, D1, D2x, D2Xs, D200, D300, D3, D3X, D3S, D2HS, Sony Alpha DSLR-A100, SLR-A200, SLR-A300, SLR-A350, SLR-A700, SLR-A900, D300S, D700, F5, F6, F100, F90, F90x, Alpha 5D, Alpha 7D Nikon D100 (MB-D100 Vertical Grip / Battery Holder needed) Minolta Maxxum/Dynax/AF 7D, 5D, 9, 7, 5 4, 3, 807si, 800si, 700si, 600si, 505si, Kodak DCS-14n 500si, Sweet, Sweets, 9000, 7000, 5000, DiMAGE 7Hi, 7i, 7, 5...
-
Page 10: 注意事项
注意事项 1) 请使用规定的电池； 2) 电池将耗尽时，会现漏闪现象，应及时更换电池； 3) 不要在相机电源开启状态下连接或卸下接收器； 4) 为了在操作中不出现问题，务必使插头接插牢靠。 Wireless Remote Shutter 5) 严禁接触水或放置到高温环境中。 INSTRUCTION MANUAL... - Page 11 Nomenclature: 1. Transmitter: 2. Receiver: A) Channel switches. G) Channel code switches B) Function selecting switch H) Manual triggering button B: B shutter,Continuous shooting, I) Power switch Single shooting J) Double color LED indicator G: Delay shooting(5sec) K) Terminal plug C) Shutter triggering button L) Standard hot shoe D) Double color LED indicator.
-
Page 12: For Your Safety
Table of Content: For Your Safety: To prevent damage to your product or injury to yourself or to Nomenclature..................2 others, read the following safety precautions in their entirety For Your Safety...................4 before using this equipment. Keep these safety instructions Introduction..................7 where all those who use this equipment will read them. - Page 13 Do not use in the presence of flammable gas Observe precaution when handling batteries Batteries may leak or explode if improperly handled. Observe Failure to observe this precaution could result in explosion or the following precautions when handling batteries for use in this fire.
-
Page 14: Introduction
Introduction: • Wireless bulb shutter and continuous shooting function(Corresponding function setting is required for camera). Thank you for your purchase of wireless remote shutter.The • Delay shooting function. product is suited to a wide variety of tasks, see page 15 for •... -
Page 15: Replacing Battery
Replacing Batteries: Operation: When replacing batteries on transmitter or receiver: 1) First switch off the camera. 1) Check the receiver is on the “off” position 2) Put the plug of the receiver into the camera, and turn on both 2) Turn the camera off and disconnect the receiver of them. - Page 16 5) Continuous Shooting Mode:Please set your camera on 7) Cable-manual Controlling Mode:The receiver can be used as continuous mode. Long press the transmitter’s button, the red cable shutter. Press the button of the receiver, to trigger the LED indicator lights and wait until it goes out (approximately shutter of the camera, then the shooting completes.
-
Page 17: Specification
Specifications: Channel Selecting: Please switch off the power of the receiver, then keep both the Item name Transmitter Receiver transmitter and receiver the same channel codes, and switch on Power supply 12V/23A battery 2 x 1.5V/AAA alkaline battery the power to work again. Battery life Continuous press for 20,000 Standby depends on different... -
Page 18: Support Model
Support model: Nikon D2H,D2Hs, D1x, D1h, D1, D2x, D2Xs, D200, D300, D3, D3X, D3S, D2HS, D300S, D700, F5, F6, F100, F90, F90x, Nikon D100 (MB-D100 Vertical Grip / Battery Holder needed) Pentax K100D, K110D, K10D, *ist Ds2, *ist D, *ist Ds, *ist, *ist DL, *ist DL2 Kodak DCS-14n Samsung GX-1L, GX-1S, GX-10 Fujifilm Finepix S3pro, S5pro... - Page 19 Sony Alpha DSLR-A100, SLR-A200, SLR-A300, SLR-A350, SLR-A700, Olympus E1, E3, E10, E20, E20N, E100RS, C2500L, E300(via the HLD3 SLR-A900, Alpha 5D, Alpha 7D power battery holder) C8080WZ(via the B-HLD30 power battery holder), Minolta Maxxum/Dynax/AF 7D, 5D, 9, 7, 5 4, 3, 807si, 800si, 700si, C7070WZ(via the B-HLD20 power battery holder), C5060WZ(via the 600si, 505si, 500si, Sweet, Sweets, 9000, 7000, 5000, DiMAGE 7Hi, 7i, B-HLD20 power battery holder)
-
Page 20: Precautions For Use
Precautions for Use: 1) Use only the prescribed battery. 2) Please change batteries before they run down in case of shot omission. 3) Please do not connect or disassemble the receiver under the state of camera power-on. 4) Please do make the connector connected firmly to avoid problems in operation.
