WCR - 35
User Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the WCR - 35 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Work Pro WCR - 35

Summary of Contents for Work Pro WCR - 35

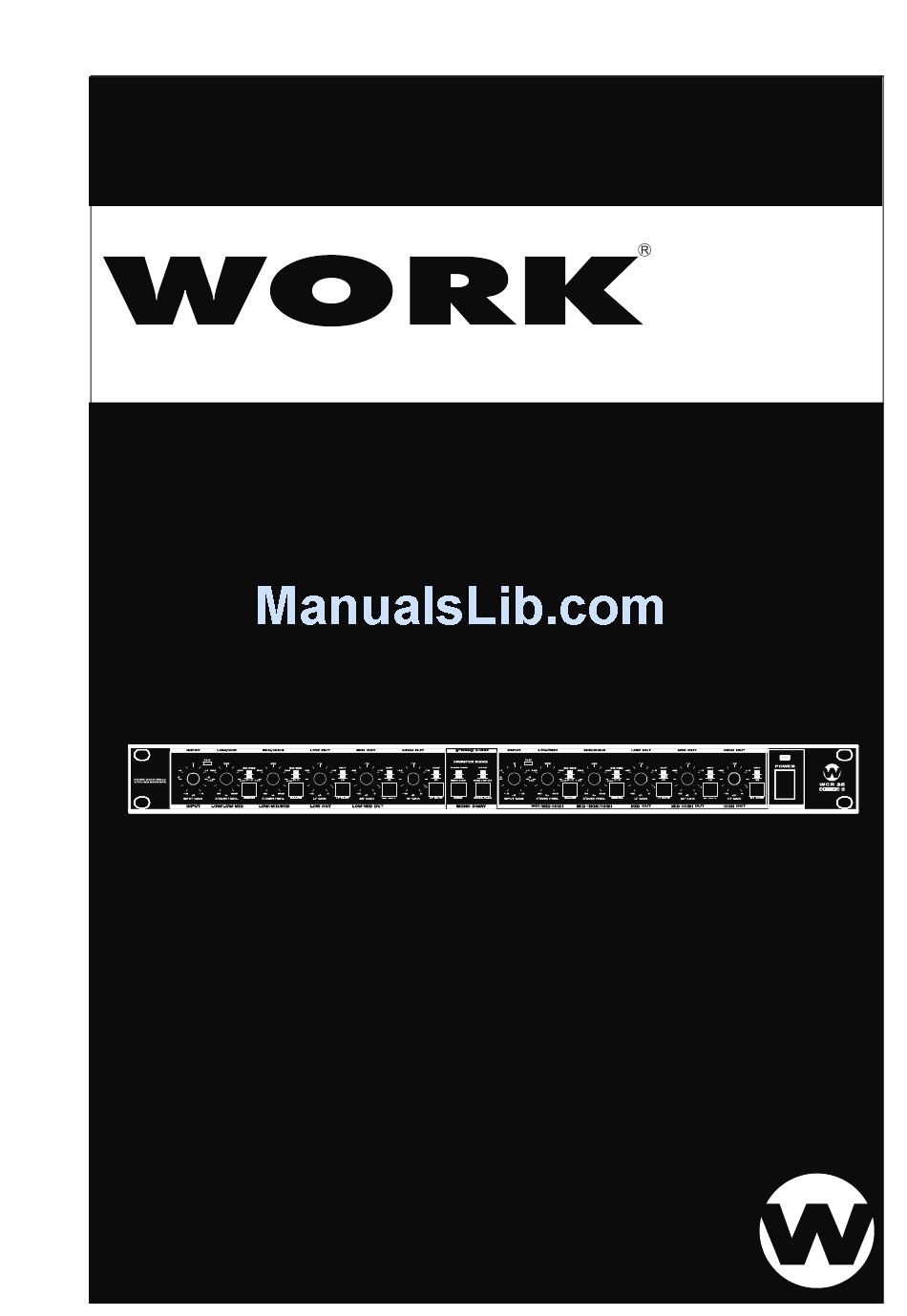

  • Page 1 WCR - 35 User Manual...
  • Page 2 OWNER'S MANUAL WCR 35 Crossover The information contained in this manual is subject to change without notice. No part of this manual may be reproduced or transmitted in any form or by any means, electronic or mechanical, including photocopying and recording of any kind. ALL RIGHTS RESERVED 1995, 1996 EQUIPSON INC.
  • Page 3 Reference Manual Page 1...
  • Page 4 Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. Clean only with a damp cloth. Do not block any of the ventilation openings. Install in accordance with the manufacturer's instructions Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus that produce heat.
  • Page 5 Contents Safety Instructions ....................2 Installation ........................3 Introduction and Control ...................5 General Operating ..................7 Specifications ......................10 INSTALLATION Your WCR 35 was carefully packed in the factory and the packaging was designed to protect the unit from rough handling. Nevertheless, we recommend that you carefully examine the packaging and its contents for any signs of physical damage, which may have occurred in transit .
  • Page 6 A balanced operation is defined as a two conductor shielded cable, where each of the two center conductors carry the same signal but of opposite phase. The have equal but inverted potential differences from that of ground. The advantage of the balanced system is based on the differential amplifier in a subsequent device suppressing all equal phased noise which has been induced during its transmission down the cable link.

  • Page 7: Mains Connection

    shield has to be connected on both ends. MAINS CONNECTION The mains connection of the WCR 35 is made by using a mains cable and a standard IEC receptacle. It meets all of the international safety certification requirements. Please make sure that all units have a proper ground connection. For your own safety, it is advisable not to remove the ground connection within the units or at the supply, or fail to make this connection at all.

  • Page 8: Rear Panel

    [3] RANGE switch Crossover frequencies from 80 to 900 Hz or 800 Hz to 9 kHz respectively are chosen by the RANGE switch. [4] LF /MF/ HF GAIN control Each band has it's own LF/HF GAIN ( +6 dB ) control to allow some fine-tuning of the system to give (usually) a flatter frequency response.
  • Page 9 TOOLBOX Reference PointMicrophone (RPM) Alignment should be carried out with a good quality microphone, with a flat response at least from 80 Hz to about 15 kHz, placed about 5 m in front of the speaker stack being tuned, and at a height mid-way between the drivers covering the two bands in question.
  • Page 10 the system to be tuned to a flat response. More laborious, but at least as accurate, would be to plot the response curve using a sweepable SWO. Both require a RPM . SPLAt RPM The RTA and SWO methods involve muting all but one band on one side, firing pink noise or the appropriate (X-over) frequency through the system at a comfortable level, and observing the SPL at the RPM.
  • Page 11 mono bass system, while removing these frequencies from themain monitors. When preparing a master tape, an engineer should always check for mono compatibility. Too much out-of-phase material can cause signals to reduce or even disappear in mono. When cutting onto vinyl, out-of-phase bass will cause the cutter to jump about wildly, resulting in a quiet cut .
  • Page 12 SPECIFICATIONS INPUTS Type Servo-balanced input RF& 15 Hz highpass filter on each input Filter Input GAIN control Variable -12 to +12 dB Input Impedance 60 kohms, balanced Nominal Operating Level -10 dBv to +4 dBu Maximum lnput Level +20 dBu balanced and unbalanced (unity gain) Better than 40 dB OUTPUTS Type...
  • Page 14 MANUAL DE USUARIO WCR 35 CROSSOVER La información contenida en este manual, esta sujeta a cambios sin previo aviso. Ninguna parte de este manual puede ser reproducida o transmitida en forma alguna, mecánica o electrónica, incluida grabación o fotocopia de cualquier tipo. RESERVADOS TODOS LOS DERECHOS 2001-2002 EQUIPSON, S.A.
  • Page 15 ______________________________________________________________ PRECAUCION: Para reducir el riesgo de descarga eléctrica, no retire la tapa, tanto superior o inferior. No hay partes para ajustar o manipular en el interior, diríjase a personal cualificado para su puesta en marcha. ATENCION: Con tal de evitar el riesgo de descargas eléctricas, no exponga esta unidad a la lluvia o la humedad.

  • Page 16: Instrucciones Importantes De Seguridad

    _________________________________________________ Instrucciones importantes de Seguridad Lea estas instrucciones Conserve estas instrucciones Tenga en cuenta todos los avisos Siga todas las instrucciones No use este aparato cerca del agua Limpie la unidad solo con un paño húmedo No bloquee ninguna de las aberturas de ventilación. Instálelo de acuerdo con las instrucciones del fabricante.
  • Page 17 ______________________________________________________________ Contenidos Instrucciones de seguridad …………………………………….2 Instalación ……………………………………………………..3 Introducción y control …………………………………………5 Funcionamiento general ……………………………………….7 Especificaciones ……………………………………………….10 INSTALACION Su WCR 35 ha sido cuidadosamente embalado en fábrica, siendo el embalaje diseñado para proteger la unidad de una mala manipulación. No obstante, le recomendamos que examine cuidadosamente el paquete y su contenido por si detecta algún daño físico que haya podido ocurrir durante el transporte.
  • Page 18 ______________________________________________________________ Sistema Balanceado Un sistema balanceado, es definido por un cable de dos conductores con malla de masa, donde cada uno de los conductores lleva la misma señal pero en fase opuesta. Son iguales pero con una diferencia de potencias respecto a masa, inversa.
  • Page 19 ______________________________________________________________ CONEXIÓN DE ALIMENTACION Esta conexión se realiza a través de un cable estándar IEC que cumple los requisitos internacionales en certificación de seguridad. Asegúrese que la unidad dispone de la adecuada conexión de tierra. Para su seguridad, NO ELIMINE LACONEXION DE MASA DE LA UNIDAD O DE ALIMENTACION.

  • Page 20: Panel Trasero

    ______________________________________________________________ (3) Conmutador de rango Las frecuencias de crossover van desde 80 a 900 Hz o desde 800 Hz a 9kHz y son elegidas mediante este conmutador. (4) Control de ganancia LF/MF/HF (Frecuencias graves, medias y agudas) Cada banda tiene su propio control de ganancia LF/MF/HF que permite un control mas afinado de la frecuencia de respuesta que llega, normalmente plano.
  • Page 21 ______________________________________________________________ CAJA DE HERRAMIENTAS Micrófono Punto de Referencia (RPM) El alineamiento debería ser logrado con un micrófono de buena calidad. Con una respuesta plana al menos desde 80 Hz hasta aproximadamente 15 kHz, situado a unos 5 metros enfrente de los altavoces y a la altura de la vía de medios, mientras se cubren las dos bandas en cuestión.
  • Page 22 _________________________________________________________ mejor resultado, se conseguiría un optima curva de respuesta usando un SWO. Ambos requieren un RPM. SPL en RPM Los métodos RTA y SWO, significan dejar todas las bandas menos una en un lado en modo MUTE, encendiendo ruido rosa o la frecuencia apropiada a través del sistema hasta un nivel cómodo, y observando el SPL en el RPM.
  • Page 23 ______________________________________________________________ Además muchos estudios con cajas de monitor, vienen ahora con sistemas opcionales de sub-woofer. In modo estéreo, el WCR35 puede llevar una señal mono adecuada para gobernar un sistema de sub-graves o mono-grave. Mientras elimina esas frecuencias procedentes de los monitores. Cuando se prepara una cinta master, deberíamos comprobar la compatibilidad mono, Demasiado salida de fase puede causar que la señal se reduzca o llegue a desaparecer en mono.
  • Page 24 _________________________________________________________ ESPECIFICACIONES ENTRADAS Tipo Entrada servo balanceada Filtro RF filtro pasoalto 15Hz en cada entrada Control de ganancia de entrada Variable -12 a +12 Nivel Nominal -10 dBV a + 4dBu Impedancia de entrada 60 k Ohms balanceado Máximo nivel entrada +20 dBU balanceada y desbalanceada Mejor Que 40 dB SALIDAS...
  • Page 25 Equipson, S.A. www.equipson.es support@equipson.es...
