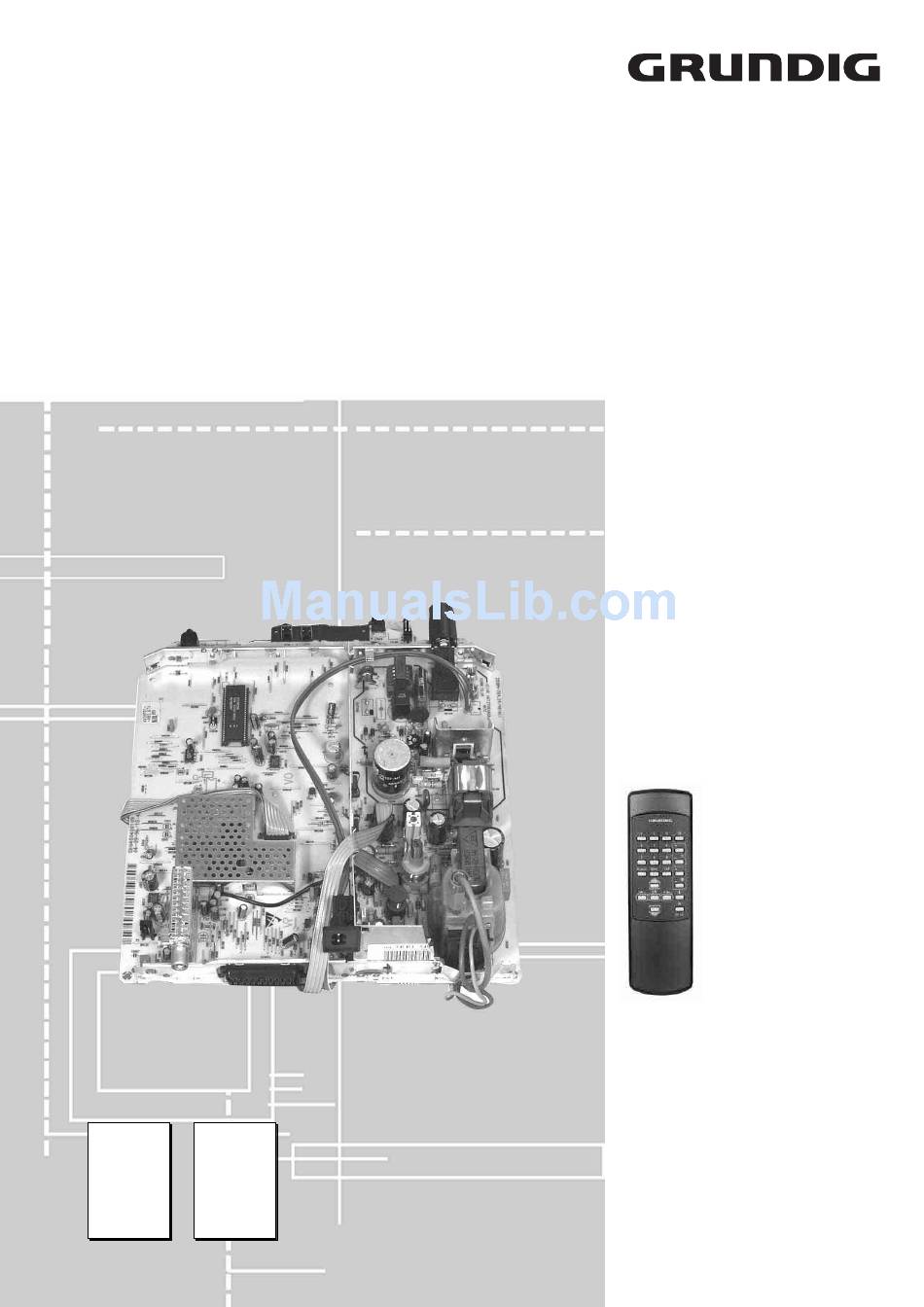

Service Manual
Document supplémentaire
nécessaire pour la maintenance
Additionally required
Service Manuals for the Complete Service
Service
Service
Manual
Manual
CUC 7303 FR
Sécurité
Safety
Réf. N°/Part No.
Réf. N°/Part No.
72010-019.60
72010-800.00
TV
CUC 7303 FR
P 37 – 841 FR
P 37 – 846 FR text
P 45 – 846 FR text
T 51 – 846 FR text
T 55 – 841 FR
T 55 – 846 FR text
RC 711
Btx * 32700 #
Réf N°
Part Number 72010-019.60
Sous réserve de modifications
Subject to alteration
Printed in Germany
VK24 0197
Advertisement
Table of Contents
Related Manuals for Grundig CUC 7303 FR
Summary of Contents for Grundig CUC 7303 FR
-
Page 1: Service Manual
Service Manual CUC 7303 FR P 37 – 841 FR P 37 – 846 FR text P 45 – 846 FR text T 51 – 846 FR text T 55 – 841 FR T 55 – 846 FR text RC 711 Document supplémentaire... -
Page 2: Table Of Contents
Partie générale / General Section CUC 7303 FR The regulations and safety instructions shall be II y a lieu d'observer les recommandations et les prescriptions de sécurité de I'Instruction de Ser- valid as provided by the "Safety" Service Manual, vice "Sécurité" Réf. N° 72010-800.00 ainsi que part number 72010-800.00, as well as the... -
Page 3: Partie Générale
Ces auxiliaires de maintenance peuvent être obtenus auprès des You can order these test equipments from the Service organization or Stations Techniques Régionales Grundig ou à l'adresse ci-dessous. at the address mentioned below. We refer to you that these test Une partie de ces auxiliaires de maintenance est disponible dans le equipments are already obtainable on the market. -
Page 4: Informations Sur La Sécurité
Partie générale / General Section CUC 7303 FR Information sur la sécurité Safety Advice L'émission de rayons X produite par les téléviseurs est conforme aux The X-radiation developing in the sets conforms to the X-radiation spécifications de l'Office Fédéral de Physique et de Technique publiées Regulations (January 8, 1987), issued by the Physikalisch-Techni- le 8 Janvier 1987 (Physikalisch-Technische Bundesanstalt). -
Page 5: Symboles Schéma
CUC 7303 FR Partie générale / General Section D Schaltplansymbole GB Circuit Diagram Symbols Symboles schéma Simboli sullo schema Simbolos en los esquemas ENTFAELLT BEI GB NUR WENN NETZSCHALTER BESTUECKT Netzs. ONLY IF MAINS SWITCH IS FITTED NOT FITTED ON GB SEUL.SI INTERR.SECTEUR EST MONTE... -
Page 6: Tableaux Des Normes Et Des Canaux
Partie générale / General Section CUC 7303 FR Tableaux des normes et des canaux / Tables of Norms and Channels Bande III / Band III, Norme K 1 / Norm K 1 Bande I / Band I, Norme L´ / Norm L´... - Page 7 CUC 7303 FR Partie générale / General Section Bande I / Band I, Norme B / Norm B Bande III / Band III, Norme B / Norm B Ecart son/image / Sound/vision spacing: 5,5MHz Ecart son/image / Sound/vision spacing: 5,5MHz...
-
Page 8: Eléments De Commande (P 37-070)
Eléments de commande Appuyez sur OK pour terminer la reprogrammation. Information: Ce chapitre contient des extraits du mode d'emploi. Pour toutes informations Appuyez sur pour retourner à l’image télévisée. supplémentaires veuillez vous référer au mode d'emploi spécifique à chaque appareil, dont le numéro de référence est indiqué dans la liste de pléces détachées. - Page 9 Raccordement d’un magnétoscope, récepteur Les touches de la télécommande satellite ou décodeur (désembrouilleur) 0/AV…9 Choix de programmes (aussi AV); mise en service depuis la veille. Raccordement Mise en veille. Raccordez l’appareil externe à l’aide d’un câble péritélévision à la prise AV Luminosité...
-
Page 10: Fonctions De Service Et Fonctions Spéciales
Partie générale / General Section CUC 7303 FR Fonctions de service et fonctions spéciales 1. Fonctions spéciales 3. Réglages par le Menu AUX 1.1 Mémorisation des valeurs analogiques 3.1 Configuration du menu AUX Les valeurs analogiques introduites sont automatiquement mémori- En appuyant brièvement sur la touche "PC/AUX"... - Page 11 CUC 7303 FR Partie générale / General Section Special and Service Functions 3. Settings via the AUX Menu 1. Special Functions 3.1 AUX Overview 1.1 Storing the Analog Values The AUX menu is called up by pressing the "PC/AUX" remote control The entered analog values are either stored automatically after approx.
-
Page 12: Schéma Synoptique
Partie générale / General Section CUC 7303 FR Schéma synoptique / Block Circuit Diagram Schiebe- IC950 Register Shift Register 14/1 SECAM-L Tuner 11/10 CIC130 F931 OFW F906 Euro AV Audio MUTE IC320 AV-Audio 45/46 Audio IC150 SECAM C127 IDENT Koinzidenz... -
Page 13: Description Des Circuits
CUC 7303 FR Description des circuits / Circuit Description Description des circuits 1. Le C.I. Alimentation 1.1 Principe de fonctionnement du circuit L'IC630 commande le transistor de puissance bipolaire T665 et Les alimentations à découpage peuvent produire des oscillations contrôle toutes les fonctions de régulation et de mise en sécurité. La subharmoniques lorsqu'elles fonctionnent à... -
Page 14: Le Système De Commande
CUC 7303 FR Description des circuits / Circuit Description UC 3842A V cc V in V cc V ref Reference Regulator V cc Internal UVLO Bias 2.5V V ref 3.6V UVLO T665 Output Oscillator 1.0mA Power Ground Voltage Feedback Input Error 1.0V... -
Page 15: Le Processeur De Signal Tv Tda8362A
CUC 7303 FR Description des circuits / Circuit Description 3. Le processeur de signal TV TDA8362A 3.1 Généralité: processeur de signal. La démodulation du signal FBAS (vidéo compo- Dans cette conception de TV, la presque totalité du traitement des signaux site) est effectuée dans un démodulateur de produit. -
Page 16: Le Signal Fi Audio
CUC 7303 FR Description des circuits / Circuit Description Attention: Si l'option "Decoder On" est activée, le TV s'attend à par une boucle PLL interne. La tension de régulation est intégrée à la recevoir un signal en provenance de l'embase péritélévision.Néanmoins pin 33 via une constante de temps. -
Page 17: Le Cheminement Du Signal Rvb
CUC 7303 FR Description des circuits / Circuit Description passe à l'état "Bas" (PAL = "Haut") et le µP IC850-(1) Par CT115, U le signal est disponible pour la suite du traitement et sur l’autre il est peut identifier la réception PAL ou SECAM en recherche ATS (unique- acheminé... -
Page 18: Le Circuit De Protection Super Sandcastle
CUC 7303 FR Description des circuits / Circuit Description 3.16 L’étage de déviation verticale entre le signal externe, le signal de déclenchement (Trigger) et la réaction réelle de l’étage de puissance lignes. Ces différences sont lignes fonctionne à vide. "L’oscillateur vertical“ est dérivé à partir de compensées par le circuit de régulation ϕ2. - Page 19 CUC 7303 FR Description des circuits / Circuit Description Description 1. Power Supply 1.1 Basic Circuit The IC630 is responsible for driving, controlling and monitoring the Current mode converters can exhibit subharmonic oscillations when bipolar power transistor T665. The supply for the control-IC is 12V and operating at a duty cycle greater than 50% with continuous inductor is present on Pin 7.
-
Page 20: Service Note
CUC 7303 FR Description des circuits / Circuit Description UC 3842A V cc V in V cc V ref Reference Regulator V cc Internal UVLO Bias 2.5V V ref 3.6V UVLO T665 Output Oscillator 1.0mA Power Ground Voltage Feedback Input Error 1.0V... -
Page 21: Tv Signal Processor Tda8362A
CUC 7303 FR Description des circuits / Circuit Description 3. TV Signal Processor TDA8362A The required demodulator circuit F130 is connected to Pin 2 and Pin 3. The demodulated signal passes through an amplifier and is then present at Pin 7 of the IC (BB). The IC identifies the synchronising 3.1 Overview:... -
Page 22: Sound If
CUC 7303 FR Description des circuits / Circuit Description 3.5 Sound IF demodulated and leave IC150 as R-Y and B-Y signals at Pin 30 and After the ceramic filter F926, the sound signal is superimposed at Pin 31 respectively. Following the PAL delay at CIC105 TDA4665 the two signals, B-Y and R-Y, are fed back to IC150-(28), -(29) TDA8362A IC150-(5) on a direct voltage for setting the volume level. -
Page 23: Rgb Signal Path
CUC 7303 FR Description des circuits / Circuit Description 3.8 RGB Signal Path 3.10 Line Oscillator For contrast control of the RGB signals, IC850-(23) generates a With this IC concept, the line frequency is generated completely inside variable control voltage for the contrast controlling amplifier at the line oscillator. -
Page 24: The Super Sandcastle Ssc
CUC 7303 FR Description des circuits / Circuit Description 3.13 The Super Sand Castle - SSC On reception of a synchronising signal, the line oscillator will first be The 3-level SSC signal IC150-(38) is a composite pulse consisting of synchronised. In this case too, the line counter supplies a field deflec- tion signal. - Page 25 CUC 7303 FR Alignements / Alignment Prescriptions d'alignement Tous les éléments de réglage non décrits ont été mis au point en usine et n'ont plus à être repris en maintenance. Appareils de mesure: Oscilloscope double trace avec sonde 10:1, Générateur de mire couleur, Voltmètre à haute impédance.
-
Page 26: Adjustments
Alignements / Alignment CUC 7303 FR Alignment All adjustment controls not mentioned in this description are adjusted during production and must not be re-adjusted in the case of repairs. Measuring Instruments: Oscilloscope with 10:1 test probe, colour test pattern, high resistance voltmeter Checks and adjustments after replacement or repair of: Power Supply: 1. - Page 27 CUC 7303 FR Circuits imprimés et schémas électriques / Layout of the PCBs and Circuit Diagrams Circuits imprimés et schémas électriques / Layout of the PCBs and Circuit Diagrams Coordonnées d'implantation des composants Assembly coordinates of the components Les coordonnées X et Y sont utilisables aussi bien en The X and Y coordinates can be used as both metric coordi- coordonnées métriques pour les platines originales en...
-
Page 28: Layout Of The Pcbs And Circuit Diagrams
Circuits imprimés et schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 7303 FR Coordonnées des composants côté soudures Coordinates of the Components on the Solder Side (Vue de dessous) (Bottom Side) Pos. N°/ Coordonnées/ Pos. N°/ Coordonnées/ Pos. -
Page 29: Chassis Board
CUC 7303 FR CUC 7303 FR Circuit principal 29304-764.54/4B(02) C682 C532 Chassis Board TR550 TR601 KEINE NETZTRENNUNG NETZ SI600 T2,5A L D666 ST-BAT2 Côte composants,Vue de dessus C0682 220V-2 BR181 Component side, top view D664 240~ C663 TRX550 S601 R661... - Page 30 CR2826 CR944 CR868 CR2849 CR2825 CIC130 CBR029 CBR057 CR2842 CC331 CR331 CT2835 CC321 CR2841 CT2830 CC322 CR323 CR2847 CR326 CR328 CT325 CR2858 0 1 2 3 4 5 6 7 8 9 29304-764.54/2L(02) 4 - 5 GRUNDIG Service GRUNDIG Service...
- Page 31 CUC 7303 FR CUC 7303 FR Circuit principal / Chassis Board 5V/cm, 500ms/cm 500mV/cm, 5µs/cm 5V/cm, 5µs/cm 100V/cm, 5µs/cm 1V/cm, 5ms/cm 200V/cm, 20µs/cm 5V/cm, 20µs/cm 10V/cm, 5ms/cm in Betrieb in operation 1,5V 1,5V 500mV/cm, 5µs/cm 100mV/cm, 20µs/cm 100mV/cm, 20µs/cm 100mV/cm, 20µs/cm 50V/cm, 20µs/cm...
-
Page 32: General Circuit Diagram
5,8V IC630 LOGIK IC110 (12) C664 TUNING 4,7n TDA8395N2 IC690 CR656 MC7805T C627 3,3V 4,3V R652 C656 2,2n/400V_AC CD656 R651 LS4148 R654 FR/OIRT 2,2u/100V 4,7k R653 CD654 Min. CR110 LS4148 4 - 9 GRUNDIG Service 4 - 10 GRUNDIG Service... - Page 33 CUC 7303 FR CUC 7303 FR CR113 FR/OIRT OIRT CC926 +12V +33V CT901 L912 CC913 CT110 CT915 0,1u BC858B BC848B BC848B 4,7u FBAS CR111 3,3n CR902 CUC7305 n.v. n.V. C922 C302 CC902 4,7u/63V 220u/10V CUC7305 n.v. C921 2,2n CD941 AUDIO...
- Page 34 COLLEGAM. VISTI DI SOTTO circuits are allowed to be put out of operation CONEXIONES VISTAS POR DEBAJO only for a short time. 131196 50V/cm, 20µs/cm 50V/cm, 20µs/cm 50V/cm, 20µs/cm 4 - 13 GRUNDIG Service 4 - 14 GRUNDIG Service...
- Page 35 CUC 7303 FR CUC 7303 FR C.I. Tube / CRT Panel 29305-022.16 Travaux de maintenance aprés remplacement du module: Voir alignements page 3-1 C.I. Tube / CRT Panel 29305-022.14/.15 Travaux de maintenance aprés remplacement du module: Voir alignements page 3-1...
-
Page 36: Processing Board
CC742 CC761 CC783 CC762 CR763 CR751 CR752 CBR002 CR783 29304-722.72/4LS(02) Côte soudures,Vue de dessous Solder side, bottom view 1V/cm, 20µs/cm 1V/cm, 20µs/cm 1V/cm, 20µs/cm 50V/cm, 20µs/cm 50V/cm, 20µs/cm 50V/cm, 20µs/cm 4 - 17 GRUNDIG Service 4 - 18 GRUNDIG Service... - Page 37 Nϒ POS. FIG. REFERENCE 0001.000 29625-723.86 GEHAEUSEVORDERTEIL BOITIER, PARTIE AVANT 0001.000 29635-130.02 GEHAEUSEVORDERTEIL KPL. BOITIER PARTIE AVANT CPL 0001.100 29632-082.01 GRUNDIG-EMBLEM GRUNDIG EMBLEME 0001.100 29602-605.51 GRUNDIG EMBLEM GRUNDIG EMBLEME 0007.000 19144-039.97 LAUTSPRECHER HAUT PARLEUR 0001.200 29628-758.01 CHASSISBEFESTIGUNG ATTACHE CHASSIS 0008.000 29636-027.87...
- Page 38 REFERENCE Nϒ POS. FIG. REFERENCE 0001.000 29635-159.02 GEHAEUSEVORDERTEIL KPL. BOITIER, PARTIE ABANT 0001.000 29635-159.03 GEHAEUSEVORDERTEIL KPL BOITIER, PARTIVE AVANT 0001.100 29632-114.01 EMBLEM GRUNDIG EMBLEME GRUNDIG 0001.100 29602-603.51 GRUNDIG-EMBLEM GRUNDIG EMBLEME 0006.000 19116-008.97 LAUTSPRECHER HAUT PARLEUR 0006.000 19116-008.97 LAUTSPRECHER HAUT PARLEUR 0010.000...
- Page 39 09246-850.51 ZB-SPULE (90) COLOR/BOBINE CT 2821 8301-003-858 SMD-TRANS.BC 858 B L 531 29203-115.95 LINEARITAETSREGLER (90)/ 1 / 97 CUC 7303 FR CT 2825 8301-003-858 SMD-TRANS.BC 858 B REGLAUR DE LINEARITE L 543 8140-526-032 DR AX 0411-GA 220UH CT 2831 8301-003-858 SMD-TRANS.BC 858 B...
- Page 40 SMD-TRANS.BC 848 B PERLE FERRITE CT 2821 8301-003-858 SMD-TRANS.BC 858 B L 526 8140-526-361 DR 0411 10UH 5% 1 / 97 CUC 7303 FR CT 2825 8301-003-858 SMD-TRANS.BC 858 B L 533 09246-850.51 ZB-SPULE (90) COLOR/BOBINE CT 2831 8301-003-858 SMD-TRANS.BC 858 B L 531 29203-114.95...
- Page 41 CT 2850 8301-534-269 SMD TRANS PMBT2369 R 303(!) 8700-199-001 KSW NB 0204-GA NB 1 OHM 5 8 / 95 CUC 7303 FR R 337(!) 8701-121-023 KSW SI B 8,2 OHM 5% D 323 8309-720-082 Z DIODE 8,2 C 0,5W R 411...
- Page 42 L 533 09246-850.51 ZB-SPULE (90) COLOR/BOBINE CT 921 8301-004-848 SMD-TRANS.BC 848 B L 531 29203-114.95 LINEARITAETSREGLER/ 1 / 97 CUC 7303 FR CT 962 8301-003-858 SMD-TRANS.BC 858 B REGLAUR DE LINEARITE CT 963 8301-004-848 SMD-TRANS.BC 848 B L 543 8140-526-032...
- Page 43 8140-526-358 DR 0411 5,6UH 5% CT 2825 8301-003-858 SMD-TRANS.BC 858 B L 646 8104-982-003 FERRITPERLE BL02RN2-R62 1 / 97 CUC 7303 FR CT 2831 8301-003-858 SMD-TRANS.BC 858 B L 819 8104-982-051 FERRITPERLE HF55 BTL 3,5X/ CT 2835 8301-003-858 SMD-TRANS.BC 858 B...
- Page 44 Nürnberg 90471 09 11/7 03-0 Marketing und Vertrieb Europa GmbH Kundendienst Europa GRUNDIG BELUX N.V. GRUNDIG NORGE A. S. Deltapark Unit 3, Weihoek 3 Glynitveien 25, Postboks 234 B-1930 Zaventem N-1401 00 32-2-7 16 04 00 00 47-64 87 82 00 GRUNDIG OY GRUNDIG INTERNATIONAL LTD.
