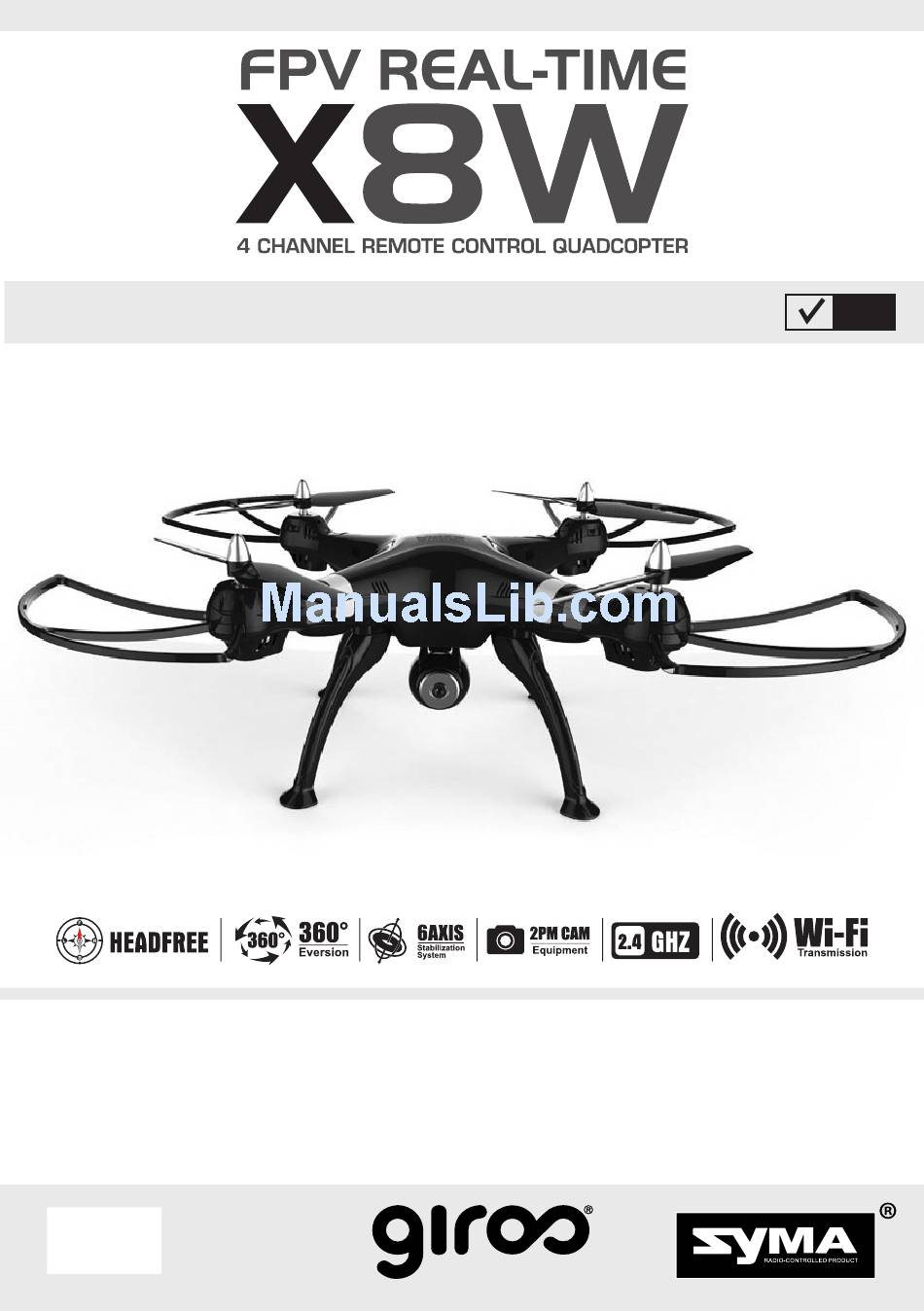

MANUAL DE UTILIZAÇÃO
CARACTERÍSTICAS
Câmera 2 Mpx
4 Canáis: Esq.-Dir./Baixo-Cima/Laterais/Frente-Trás
Função Especial Rotação 360º incluída
Inclui função de luzes: flash lights em voo
Tempo de Carga: +/- 200 minutos
Tempo de voo: até 7 minutos
PT
Distância de controlo: até 50 metros
Frequência: 2.4 Ghz
Bateria Recarregável: 7.4V 2000mAh Li-PO
Baterias Comando: 4x LR6 AA não incluídas
Comando e cabo carregador USB incluídos.
MEDIDAS DRONE: 50 x 50 x 19 CM
- 1 -
+14
SYM0X8W
Advertisement
Related Manuals for SYMA X8W
Summary of Contents for SYMA X8W
- Page 1 MANUAL DE UTILIZAÇÃO CARACTERÍSTICAS SYM0X8W Câmera 2 Mpx Distância de controlo: até 50 metros 4 Canáis: Esq.-Dir./Baixo-Cima/Laterais/Frente-Trás Frequência: 2.4 Ghz Função Especial Rotação 360º incluída Bateria Recarregável: 7.4V 2000mAh Li-PO Inclui função de luzes: flash lights em voo Baterias Comando: 4x LR6 AA não incluídas Tempo de Carga: +/- 200 minutos Comando e cabo carregador USB incluídos.
- Page 2 ATENÇÃO! 1• Este produto não é um brinquedo! Para a utilização do drone recomenda-se que o utilizador tenha idade igual ou superior a 14 anos e/ou acompanhado por um adulto. 2• O produto deve ser utilizado após a leitura das instruções que constam neste manual. 3•...
- Page 3 INSTALAR PROTEÇÕES 1• Retire a peça como demons- 2• Introduza a peça de proteção 3• Aperte as proteções com a trado na imagem. na como indicado na imagem. apurafusadora no sentido do relógio. INSTALAR TRENS 1• Insira os trens de aterragem na base da estrutura do quadcopter, como indicado na imagem 1.
- Page 4 “conectada”, indicando assim que a ligação foi bem conseguida, agora saia das “definições” . Abra a aplicação SYMA FPV, clique no botão “START” e entre no Interface de Contro- le. A imagem captada pela sua câmera deverá aparecer no seu ecrã. A ligação Wi-Fi deverá...
-
Page 5: Instruções Importantes
INSTRUÇÕES IMPORTANTES 1• Este produto não é um brinquedo, mas um equipamento que requer integração mecânica e eletrônica, com características de aerodinâmica e de transmissão de alta frequência. É necessária uma correta montagem, de modo a evitar acidentes. O utilizador deve operar/controlá-lo de forma segura. Por favor, tenha em atenção que não assumiremos qualquer responsabilidade por mau manuseamento do pro- duto, uma vez que isso poderá... - Page 6 Instalação de baterias no comando Capa de Bateria 4 X AA(LR06) 1.5V Pilhas Figura 1 Figura 2 1.Utilize uma chave de fendas para remover os 1. Instale as pilhas com a polaridade parafusos na parte traseira do comando, correta. depois abra a tampa da bateria (Figura 1). 2.
- Page 7 CONTEÚDOS - Quadcopter / Drone - Hélices - Apoio de Dispositivo Móvel - Comando 2.4G - Parafusos - Conjunto de Carregador - Trens de Aterragem - Manual de Utilizador - Proteções de Hélices - Chaves de parafusos - Câmera Wi-Fi PREPARADO PARA VOAR Passo 1: Ligue o interrup- Passo 2: Abra o comparti-...
-
Page 8: Carregar Bateria
CARREGAR BATERIA DO DRONE RETIRAR E COLOCAR BATERIA 1. Coloque o interrup- 2. Abra a tampa da 3. Ligue o cabo da ba- 4. Depois de carrega- tor do quadcoter ON/ bateria. teria com o cabo do da coloque-a e feche o OFF na posição OFF. - Page 9 MODOS E INSTRUÇÕES DO COMANDO O comando possui dois modos, o Modo 1 e Modo 2, em linha com a op- ção de cada utilizador. Continue pressionando o botão B para a direita, depois ligue o comando para mudar para o Modo 1 ou Modo 2. CIMA/ BAIXO FRENTE / TRÁS Movimente a Alavanca Esquerda para cima e...
- Page 10 (Branco / Preto) (Branco / Preto) (Branco / Preto) (Branco / Preto) (Branco / Preto) X8W-06 Hélices de Reversão X8W-07 Peças de Ornamento X8W-08 Proteções de Motor X8W-09 Engrenagens X8W-10 Motor A (Branco / Preto) (Branco / Preto) (Branco / Preto)
- Page 11 X8W-16 Capas Bateria X8W-17 Placa de Circuito X8W-18 Bateria X8W-19 A/B Carregador & X8W-20 Capas de Luzes (Branco / Preto) Balanceador X8W-21 Câmera Wi-Fi X8W-22 Apoio de Dispositivo X8W-23 Comando X8W-24 Eixo de Ferro (Branco / Preto) Móvel (Mola) Peças disponíveis em: www.giros.pt...
- Page 12 RETIRAR / COLOCAR HÉLICES RETIRAR HÉLICES 1. Depois de retirar a capa de proteção, Retire a Hélice rodando no sentido anti-relógio. 2. De seguida, rode a proteção de eixo cerca de 90º no sentido do anti-relógio (imagem 2). 3. Puxe com cuidado o eixo de Ferro como demosntrado na imagem 3. 4.
-
Page 13: Manual Del Usuario
MANUAL DEL USUARIO CARACTERÍSTICAS SYM0X8W Cámara 2 Mpx Control de distancia: hasta 50 metros 4 canales: Esq.-derecha/abajo-arriba/lateral/Front-Back Frecuencia: 2.4 Ghz Rotación Función Especial 360º incluido Batería recargable: 7.4V 2000mAh Li-PO Incluye función de las luces: luces de flash en vuelo Baterías del mandato: 4x AA LR6 no incluidas Tiempo de carga: +/- 200 minutos Mando y cable de carga USB incluido. - Page 14 ¡ADVERTÊNCIA! 1 • Este producto no es un juguete! Para utilizar el avión no tripulado se recomienda que el usuario ha de 14 años y / o acompañados por un adulto. 2 • El producto debe ser utilizado siguiendo las instrucciones de este manual y tener una experiencia de vuelo. 3 •...
- Page 15 INSTALAR PROTECCIONES 1 • Retire la pieza como se 2 • Inserte la pieza, como se 3 • Pulse las protecciones con muestra en la imagen. muestra en la imagen. el destornillador en sentido horario. INSTALAR LOS TRENES 1 • Introduzca el tren de aterriza- je sobre la base de la estructura Quadcopter, como se muestra en la imagen 1.
- Page 16 “. Abra la aplicación de Syma FPV, haga clic en el botón “START” y entrar en el interfaz de control. La imagen captada por la cámara debería aparecer en su pantalla. El Wi- -Fi debe ser máxima, debido a la proximidad a la Quadcopter.
-
Page 17: Instrucciones Importantes
INSTRUCCIONES IMPORTANTES 1• Este producto no es un juguete, sino un dispositivo que requiere la integración mecánica y electrónica con características aerodinámicas y de transmisión de alta frecuencia. Se requiere un montaje correcto, a fin de evitar accidentes. El usuario debe operar / administrar de forma segura. Tenga en cuenta que no asu- me ninguna responsabilidad por el mal manejo del producto, ya que esto puede pro- vocar lesiones graves o daños al producto. - Page 18 Instalação de baterias no comando Capa de Bateria 4 X AA(LR06) 1.5V Pilhas Figura 1 Figura 2 1.Use un destornillador para quitar los tornillos de la 1. Instale las pilas con la polaridad parte posterior del teléfono, abra la tapa correcta.
- Page 19 CONTENIDO - Quadcopter / Drone - Hélices - Soporte de dispositivos móviles - Control 2.4G - Tornillos - Juego de cargador - Trenes de aterrizaje - Guía Del Usuario - Hélices Protectores - Destornilladores - Wi-Fi Cámara PREPARADO PARA VOLAR Paso 1: Encienda el in- Paso 2: Abra el compar- Paso 3: Cierre el compar-...
- Page 20 DRONE CARGA DE LA BATERÍA QUITAR Y PONER LA BATERÍA 1. Coloque el inter- 2. Abra la tapa de la 3. Conecte el cable 4. Después de la car- ruptor de Quadcopter batería. de la batería al cable ga colocarlo y cierre ON / OFF en OFF.
- Page 21 MODOS Y LAS INSTRUCCIONES DEL MANDO El comando tiene dos modos, el modo 1 y el modo 2, de acuerdo con la opción de cada usuario. Mantenga pulsado el botón B a la derecha, luego gire la perilla para cambiar a Modo 1 o Modo 2. ARRIBA / ABAJO DELANTERO / TRASERO Mover la palanca a la izquierda, arriba y abajo,...
- Page 22 Para facilitar el pedido de piezas, asignamos nombres y códigos para cada una de las piezas disponibles para su compra. Usted puede comprar estas piezas a través de nuestro servicio de SPV: spv@ajaguiar.com X8W-01 Estructura Superior X8W-02 Estrutura Inferior X8W-03 Trenes de aterrizaje X8W-04 Estr. protección X8W-05 Hélices Rotación (Blanco / Negro)
- Page 23 X8W-16 Cascos batería X8W-17 Placa De Circuito X8W-18 Batería X8W-19 A/B cargador y X8W-20 Luces cubiertas (Blanco / Negro) Equilibrador X8W-21 Cámara Wi-Fi X8W-22 Soporte de X8W-23 Mando X8W-24 Hierro Eje (Blanco / Negro) dispositivos Móvil Partes en: www.giros.pt DIAGRAMA DE DRONE...
- Page 24 RETIRE / COLOQUE HÉLICES RETIRE HÉLICES 1. Después de retirar la cubierta protectora, Retire la hélice girando sentido de las agujas del reloj. 2. A continuación, gire el eje de protección alrededor de 90 ° hacia el anti-reloj (imagen 2). 3.
- Page 25 INSTRUCTION MANUAL Main characteristics SYM0X8W Four-axis structure is applied,which makes the quadcopter more flexible and rapid when flying. It has the characteristics of wind-resistant and can be flied indoor or outdoor. Built-in 6 axis gyroscope for precise hovering in the sky. Modular design structure is applied, more simple for assembly and convenient for maintenance.
- Page 26 - 26 -...
- Page 27 - 27 -...
- Page 28 - 28 -...
- Page 29 - 29 -...
- Page 30 - 30 -...
- Page 31 - 31 -...
- Page 32 - 32 -...
- Page 33 - 33 -...
- Page 34 - 34 -...
- Page 35 - 35 -...
- Page 36 - 36 -...
- Page 37 - 37 -...
- Page 38 - 38 -...
- Page 39 - 39 -...
- Page 40 - 40 -...
- Page 41 - 41 -...
- Page 42 AVISOS : A Garantia Geral apenas cobre as avarias de produção ou montagem, sendo da competência exclusiva do Centro de As- sistência do distribuidor a determinação da sua origem e resolu- ção. A falta de cuidado ou de manutenção pode originar avarias nao cobertas pela Garantia Geral.
- Page 43 CENTRO ASSISTÊNCIA TÉCNICA SERVICIO POST-VENTA /AFTER SALES SERVICE : O cliente deverá solicitar através dos contactos disponíveis a abertura de um processo de reparação/assistência. El cliente debe solicitar a través de los contactos disponibles para abrir un proceso de reparación / asistencia The customer must request through the contacts available to open a process of repair / assistance.
- Page 44 = > = > ANDROID APPLE IOS Especificações e cores do conteúdo podem variar das ilustrações. Especificaciones Colores y contenidos pueden variar de las ilustraciones. - 44 -...
