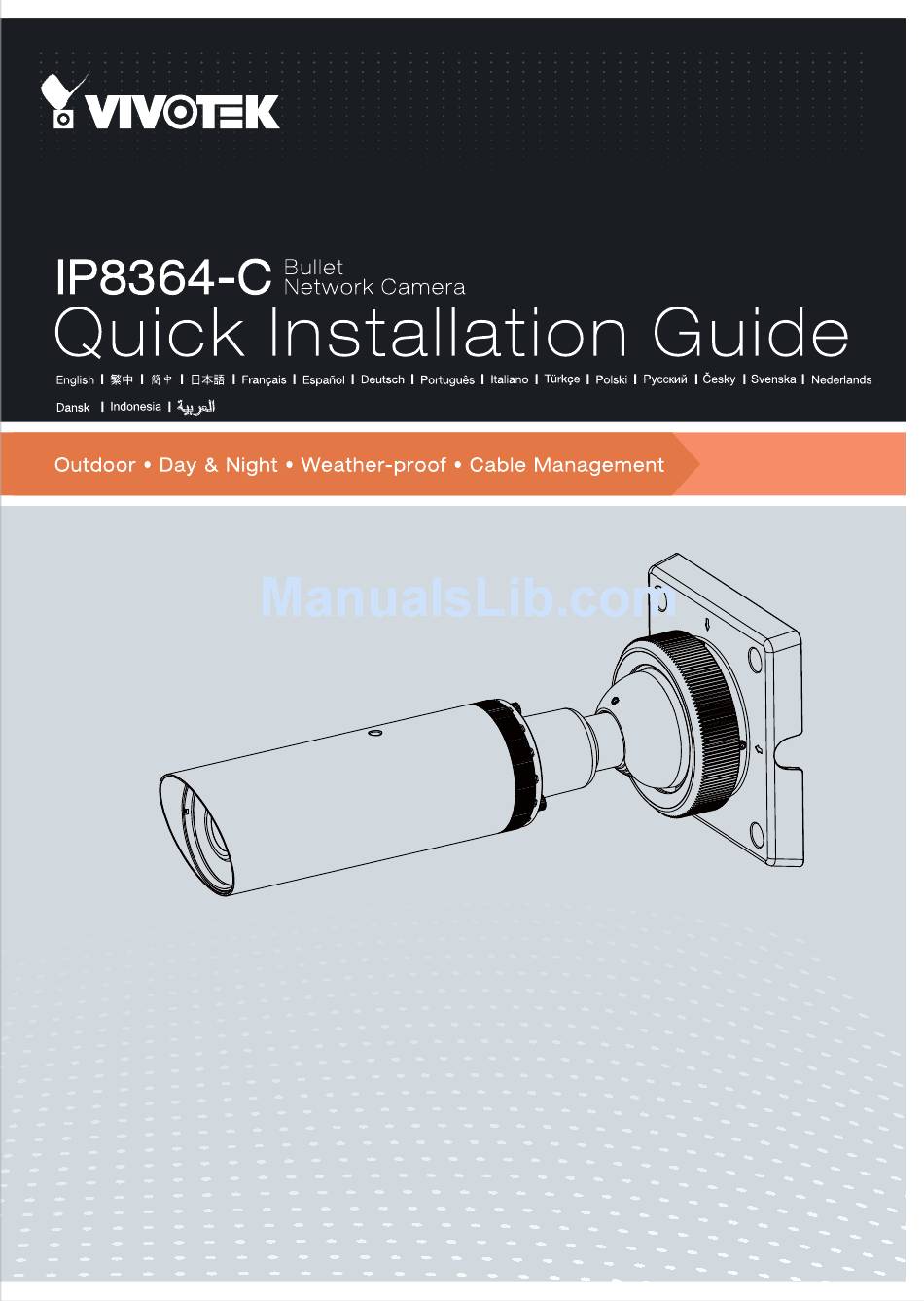

Vivotek IP8364-C Quick Installation Manual
Bullet network camera outdoor - day & night
Hide thumbs
Also See for IP8364-C:
- Quick installation manual (10 pages) ,
- Specification (6 pages) ,
- User manual (196 pages)
Advertisement
Quick Links
Advertisement
Related Manuals for Vivotek IP8364-C
Summary of Contents for Vivotek IP8364-C
- Page 2 Sätt inte in några föremål i nätverkskameran såsom t.ex. nålar. Att byta eller felaktigt montera vattentäta komponenter såsom kablar eller kabelgenomföringar kommer att göra förverka vår IP65/66/67-garanti. Paketinnehåll Snabbinstallationsguide / Garantikort IP8364-C / Riktningsetikett Programvaru-CD Insexnyckel av L-typ/ desinfektionspåse/skruvar/ gummipackning Vridbart kulmonteringsfäste SW-105...
-
Page 3: Fysisk Beskrivning
Fysisk beskrivning Frontpanel Lins IR LED Bakpanel Återställningsknapp Fack för SD/SDHC minneskort Connectorer Ethernet 10/100 RJ45-kontakt Allmän I/O terminalblock SW-106... -
Page 4: Installation Av Hårdvara
Installation av hårdvara Om du föredrar att installera ett MicroSD-kort som internt lagringsutrymme: 1. Lossa den vattentäta kontakten och ta sedan bort gummitätningen och den vattentäta kontakten. 2. Lossa och öppna det bakre skyddet. 3. Installera ett microSD / SDHC-kort. 4. - Page 5 6. Installera och dra åt kamerans bakre skydd. 7. Dra åt gummipackningen, packningsklämman och överfallsmuttern på den vattentäta anslutningen. 8. För in kablarna genom mitten av det vridbara kulmonteringsfästet, en i taget. 9. Fäst fästet vid kameran med 3 insexskruvar. OBS: Kameran väger upp till 1,28 kg.
- Page 6 10. Lossa fästringen på monteringsfästet, och rikta kameran mot det område som du är intresserad av. När du är klar drar du åt fästringen. Fästring 75º lutning 360º panorering 11. Säkra nätverkskameran på en vägg eller i ett innertak. Takmontering Väggmonterin SW-109...
- Page 7 Nätverksplacering Power over Ethernet (PoE) När du använder PoE-aktiverad kontakt Nätverkskameran är PoE-kompatibel och tillåter sändning av ström och data via en enda Ethernet-kabel. Se följande bild för att ansluta nätverkskameran till PoE- aktiverad kontakt via Ethernet-kabel. PoE-kontakt När du använder en kontakt utan PoE Använd en PoE-ströminjektor (valbart) för att ansluta mellan nätverkskameran och en kontakt utan PoE.
- Page 8 2. Programmet kommer att utföra analyser på din nätverksomgivning. Efter att ditt nätverk har analyserats, klicka på knappen “Next” för att fortsätta programmet. 3. Programmet kommer att söka efter VIVOTEK videomottagare, videoservrar eller nätverkskameror på samma LAN. 4. Efter en kort sökning, kommer huvudfönstret för installationen att dyka upp. Dubbel klicka på...
