Summary of Contents for marklin Oberleitung

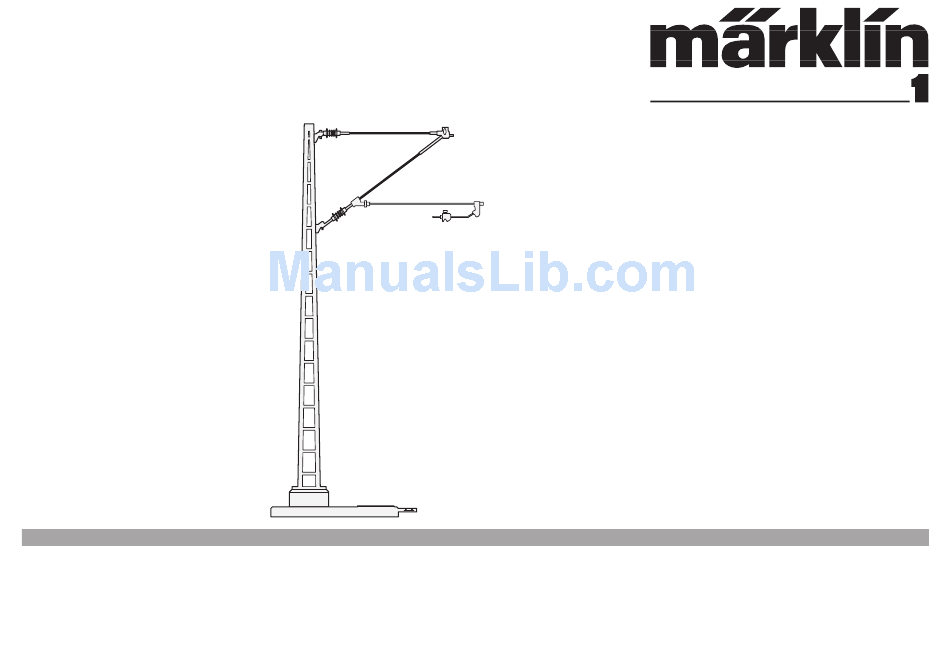

- Page 1 Oberleitung...
- Page 2 1. Aufstellen von Streckenmasten Fitting the catenary support An anderen Stellen ist der Masthalter zu kürzen und Der Masthalter kann in entsprechende Aussparungen festzuschrauben. am Gleis eingerastet werden. Alternatively, the support base should be shortened Engage the support base in the track cutouts. and attached, using screws.
- Page 3 Mise en place de poteaux Plaatsing van de masten op de trajecten Größerer Mastabstand Kleiner Mastabstand im Gleisbogen. an der geraden Strecke. Larger supports Short support pitch pitch in curves. for straight sections. Distance plus im- Petite distance dans portante dans le le cas de tronçons cas de courbes.
- Page 4 Befestigen der Fahrleitung Fitting the contact line Der Abstand zum Gleis ist auf das Lichtraumprofil auf gerader Strecke. Lichtraumprofil auf gebogener Stre- erforderliche Lichtraumprofil einzu- cke bei r =1020 mm. Clearance gauge on straight track. stellen. Clearance gauge on curved track Gabarit d’encombrement sur voies The distance from the track should be with r =1,020 mm / 40-5/32”.
- Page 5 Montage de la caténaire Vastzetten van de rijdraad Zweiteiliger Fahrdrahthalter für einfache Verbindungen. Dreiteiliger Fahrdrahthalter für Abzweigungen. The two-piece contact line clip ensures easy joints. The tree-piece contact line clip used for branches. Support de fil de contact simple, pour joints ordinaires. Support de fil de contact triple pour embranchements.
- Page 6 Fahrdrahtstück 5635 für gerade Strecken. Fahrdrahtstück 5636 für gerade und gebogene Stre- cken (5933/34 und 5970/71). Contact line 5635 for straight sections. Contact line 5636 for straight and curved sections Elément de caténaire 5635 pour lignes droites. (5933/34 and 5970/71). Rijdraad 5635 voor rechte trajecten.
- Page 7 Fahrdraht in Gleismitte und dem Streckenverlauf Fahrdraht im Zickzack und als Bogensehne verspannt. entsprechend gebogen. Staggered contact line and bow string arrangement. Contact line properly centered and bent to suit the Caténaire tendue en zig-zag. layout. Rijdraad in zig-zag recht verspannen in de bogen. Caténaire au milieu de la voie courbée en fonction de tracé...
- Page 8 Gleiskombinationen mit passender Oberleitung Track combinations with matching contact line...
- Page 9 Tracés de voies et tracé de caténaire adaptés Railcombinaties met bijpassende bovenleiding...
- Page 10 Anschluss der Oberleitung Connecting the contact line Anschlussmast mit Stromzuführung. Hook-up support with feeder. Poteau prise de courant. Aansluitmast met stroomtoevoer. braun - brown - marron - bruin braun - brown - marron - bruin rot - red - rouge - rood...
- Page 11 Branchement de la ligne aérienne Aansluiting van de bovenleiding Oberleitung als zweiter Stromkreis. Contact line serves as second circuit. Ligne aérienne conçue comme 2 ème circuit électrique. Bovenleiding als tweede stroomkring. Bei Betrieb mit Märklin Digital muss der Kondensator im Anschlussmast 5633 entfernt werden.
- Page 12 Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 73033 Göppingen 651328/1010/Ha3Ef Deutschland Änderungen vorbehalten www.maerklin.com © Gebr. Märklin & Cie. GmbH...
