ENERGY & LIGHTING
PERFECTCHARGE
MCA1215, MCA1225, MCA1235,
MCA1250, MCA1280, MCA2415,
MCA2425, MCA2440

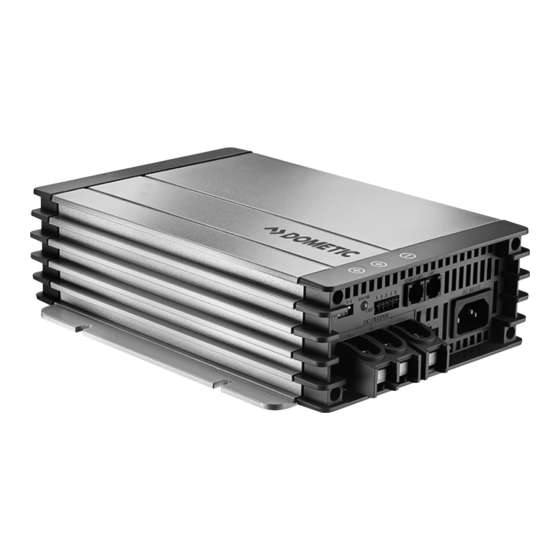

Battery charger
EN
Installation and Operating Manual. . . . . . . . 8
Batterielader
DE
Montage- und Bedienungsanleitung . . . . .35
Chargeur de batteries
FR
Instructions de montage
et de service . . . . . . . . . . . . . . . . . . . . . . . . .64
Cargador de batería
ES
Instrucciones de montaje y de uso . . . . . . .95
Carregador de baterias
PT
Instruções de montagem e manual de
instruções . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Caricatore per batterie
IT
Istruzioni di montaggio e d'uso . . . . . . . . 153
Acculader
NL
Montagehandleiding en
gebruiksaanwijzing . . . . . . . . . . . . . . . . . . 182
Batterilader
DA
Monterings- og betjeningsvejledning . . . 210
Batteriladdare
SV
Monterings- och bruksanvisning . . . . . . . 237
Batterilader
NO
Monterings- og bruksanvisning . . . . . . . . 264
Akkulaturi
FI
Asennus- ja käyttöohje . . . . . . . . . . . . . . . 291
Устройство для заряда
RU
аккумуляторных батарей
Инструкция по монтажу и эксплуатации 318
Ładowarka akumulatorowa
PL
Instrukcja montażu i obsługi. . . . . . . . . . . 347
Nabíjačka batérií
SK
Návod na montáž a uvedenie
do prevádzky. . . . . . . . . . . . . . . . . . . . . . . 377
Nabíječka baterií
CS
Návod k montáži a obsluze . . . . . . . . . . . 405
Akkumulátortöltő
HU
Szerelési és használati útmutató . . . . . . . 431
Advertisement
Chapters
Table of Contents
Related Manuals for Dometic MCA1250
Summary of Contents for Dometic MCA1250
- Page 1 Asennus- ja käyttöohje ....291 Устройство для заряда аккумуляторных батарей Инструкция по монтажу и эксплуатации 318 MCA1215, MCA1225, MCA1235, MCA1250, MCA1280, MCA2415, Ładowarka akumulatorowa MCA2425, MCA2440 Instrukcja montażu i obsługi... 347 Nabíjačka batérií...
- Page 3 MCA1215 – MCA2440 MCA1215 TEMP/LIN1 LIN2 1 2 3 STATUS DC OUTPUT AC INPUT MCA1225/1235/2415 TEMP/LIN1 LIN2 1 2 3 4 STATUS DC OUTPUT AC INPUT MCA1250/1280/2425/2440 TEMP/LIN1 LIN2 1 2 3 4 STATUS AC INPUT DC OUTPUT...
- Page 4 MCA1215 – MCA2440 MCA1215/1225/1235/2415 MCA1250/1280/2425/2440...
- Page 5 MCA1215 – MCA2440 MCA12xx MPC01 MCA-HS1 (IBS) MCA12xx MCA-RC1 MCA-HS1 (IBS) MCA-TS1...
- Page 6 MCA1215 – MCA2440 MCA12xx MCA24xx TEMP/LIN1 LIN2 MCA-RC1 MCA-TS1 TEMP/LIN 1/LIN 2 CN 2 RJ-11 6P6C...
- Page 7 MCA1215 – MCA2440 MCA-RC1 Sleep Mode On / Off MCA-RC1 2 3 4 STATUS DC OUTPUT...
-
Page 8: Table Of Contents
MCA1215 – MCA2440 Please read this instruction manual carefully before installation and first use, and store it in a safe place. If you pass on the product to another person, hand over this instruction manual along with it. Table of contents Explanation of symbols . -
Page 9: Explanation Of Symbols
MCA1215 – MCA2440 Explanation of symbols Explanation of symbols DANGER! Safety instruction: Failure to observe this instruction will cause fatal or serious injury. WARNING! Safety instruction: Failure to observe this instruction can cause fatal or serious injury. CAUTION! Safety instruction: Failure to observe this instruction can lead to injury. NOTICE! Failure to observe this instruction can cause material damage and impair the function of the product. - Page 10 General safety instructions MCA1215 – MCA2440 General safety DANGER! • In the event of fire, use a fire extinguisher which is suitable for electrical devices. WARNING! • Only use the device as intended. • Disconnect the device from the mains: –...
- Page 11 MCA1215 – MCA2440 General safety instructions Safety when installing the device DANGER! • Never mount the device anywhere where there is a risk of gas or dust explosion. CAUTION! • Ensure that the device is standing firmly. The device must be set up and fastened in such a way that it cannot tip over or fall down.
- Page 12 General safety instructions MCA1215 – MCA2440 NOTICE! • Use ductwork or cable ducts if it is necessary to lay cables through metal panels or other panels with sharp edges. • Do not lay the 230 V mains cable and the 12 V DC cable in the same duct.
- Page 13 MCA1215 – MCA2440 General safety instructions Safety precautions when handling batteries WARNING! • Batteries contain aggressive and caustic acids. Avoid battery fluid coming into contact with your body. If your skin does come into contact with battery fluid, wash the part of your body in question thoroughly with water.
-
Page 14: Intended Use
The MCA charger can be used to continuously charge supply or starter batteries. This allows the batteries to be charged and to maintain a high charge level: • 12 V batteries: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • 24 V batteries: MCA2415, MCA2425, MCA2440 The MCA battery charger are designed to charge the following battery types: •... -
Page 15: Accessories
MCA1215 – MCA2440 Accessories Accessories Available as accessory (not included in scope of delivery): Description Reference no. Remote Control MCA-RC1 9600000100 Temperature sensor MCA-TS1 9600000099 Battery sensor MCA-HS1 (IBS) 9600000101 Battery Management System PerfectControl MPC01 9600000122 Technical description The low weight and compact construction of the battery charger allow for easy installation in mobile homes, commercial vehicles or motor and sailing yachts. - Page 16 • MCA1225, MCA1235: suitable for charging up to two supply batteries and one starter battery • MCA1250, MCA1280: suitable for charging up to three supply batteries • MCA2415: suitable for charging up to two supply batteries • MCA2425, MCA2440: suitable for charging up to three supply batteries For the identification of your device, see the reference number on the type plate.
- Page 17 MCA1215 – MCA2440 Technical description No. in Explanation/function fig. 2, page 4 On/Off switch Battery charging function The charging characteristics are referred to as modified IU0U characteristics. 100 % 1: I phase (bulk) At the beginning of the charging process, the flat battery is charged with a constant current (100 % charge current) until the battery voltage reaches the charging volt- age.
-
Page 18: Installing The Device
Installing the device MCA1215 – MCA2440 2, 3, 4: U0 phase (absorption) Now the three-stage absorption charging process (U0 phase) begins, where the duration depends on the battery. The voltage remains constant (U0). In the first 2 minutes, the charging of the battery is determined. Then the main charging phase begins when the battery is fully charged. - Page 19 MCA1215 – MCA2440 Installing the device • The device must be installed on a level and sufficiently sturdy surface. • Do not install the device in the same area as the batteries. • Do not install the device above batteries, because they can emit corrosive sulphur fumes that will damage the device.
-
Page 20: Connecting The Device
Connecting the device MCA1215 – MCA2440 Connecting the device Connecting to battery and power supply Connecting the battery Observe the following instructions when connecting the battery: CAUTION! • Avoid coming into contact with the battery fluid. • Batteries with a cell short circuit may not be charged, as explosive gases may form due to overheating of the battery. - Page 21 MCA1215 – MCA2440 Connecting the device Charge versions fig. 3, page 5 fig. 4, page 5 Battery sensor Perfect Control Remote control Temperature sensor MCA-HS1 (IBS) MPC01 MCA-RC1 MCA-TS1 or (12 V only) (12 V only) Battery sensor MCA-HS1 (IBS) (12 V only) –...
-
Page 22: Wiring Diagrams
Connecting the device MCA1215 – MCA2440 Charging using the battery management system PerfectControl MPC01 (accessory) (12 V only) ➤ Set the DIP switches 1 to 3 on the MCA battery charger to “ON” (chapter “Setting the DIP switches” on page 24). You can find detailed information in the operating manual for MPC01. - Page 23 MCA1215 – MCA2440 Connecting the device Pin assignment The pins for the TEMP/LIN1 bus socket are assigned as follows: Pin in Allocation fig. 7, page 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + The pins for the LIN2 bus socket are assigned as follows: Pin in Allocation fig.
-
Page 24: Setting The Dip Switches
Connecting the device MCA1215 – MCA2440 The pins for the ESB socket (starter battery connection) are assigned as follows: Pin in Allocation fig. 9, page 6 – Setting the DIP switches You can adjust the device using the DIP switch. S1 is used to set the voltage at which the device switches over from the I phase (bulk) to the U0 phase (absorption) (also see chapter “Battery charging function”... - Page 25 MCA1215 – MCA2440 Connecting the device ➤ Use the DIP switches (fig. a page 7) to set the required functions and values: – To set the switchover voltage: Switch 1 Switch 3 Switchover voltage 14.4 V / 28.8 V 14.7 V / 29.4 V –...
-
Page 26: Using The Device
Using the device MCA1215 – MCA2440 Using the device ➤ Set the On/off switch to “On”. To switch off the device set the On/off switch to “On”. ✓ Depending on the charging condition of the battery, the battery charger starts charging or supplies a retention voltage. - Page 27 MCA1215 – MCA2440 Using the device When you have connected the remote control MCA-RC1 (accessory) ➤ Activate or deactivate sleep mode (noise reduced mode) using the “Sleep Mode” button (fig. 0 2, page 7). The fan is not regulated in sleep mode. ✓...
-
Page 28: Maintaining And Cleaning The Device
Maintaining and cleaning the device MCA1215 – MCA2440 Maintaining and cleaning the device NOTICE! Do not use any sharp or hard objects for cleaning since they may damage the device. ➤ Disconnect the device from the 230 V power supply. ➤... -
Page 29: Troubleshooting
MCA1215 – MCA2440 Troubleshooting Troubleshooting The “Status” LED (fig. 1 5, page 3) displays the fault: LED display Cause Remedy Red, slowly flashing Battery undervoltage or bat- Check the battery. tery overload Switch the battery charger off and on again. Defective battery Replace the battery. -
Page 30: Warranty
Warranty MCA1215 – MCA2440 Warranty The statutory warranty period applies. If the product is defective, please contact the manufacturer's branch in your country (see the back of the instruction manual for the addresses) or your retailer. For repair and guarantee processing, please include the following documents when you send in the device: •... -
Page 31: Technical Data
MCA1215 – MCA2440 Technical data Technical data General technical data MCA12xx, MCA24xx Battery types: Lead-acid, gel, AGM, Li-Ion Heat dissipation: Charge mode: 5-level Maximum ambient temperature: –20 °C – +50 °C Storage temperature: –40 °C – +85 °C Air humidity: 20 –... - Page 32 Battery charger over temperature: 100 °C ± 5 °C (measured internally) Battery over temperature: 52 °C ± 5 °C (with battery sensor) Input data MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Rated input voltage: 90 – 260 Vw Output factor correction: > 97% (full load) Input frequency: 50 Hz –...
- Page 33 MCA1215 – MCA2440 Technical data Output data MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Charging voltage: 14.4 V / 14.7 V Retention voltage: 13.8 V Rated charging current: 15 A 25 A 35 A 50 A 80 A Charging current: 0 – 15 A 0 –...
- Page 34 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Weight: 1.6 kg 1.7 kg 1.9 kg MCA1250 MCA1280 Dimensions L x W x H (mm): 283 x 208.5 x 75 303x208.5x75 Weight: 3.1 kg 3.9 kg...
- Page 35 MCA1215 – MCA2440 Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Erklärung der Symbole ......... 36 Allgemeine Sicherheitshinweise .
-
Page 36: Erklärung Der Symbole
Erklärung der Symbole MCA1215 – MCA2440 Erklärung der Symbole GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. - Page 37 MCA1215 – MCA2440 Allgemeine Sicherheitshinweise Grundlegende Sicherheit GEFAHR! • Verwenden Sie im Falle eines Feuers einen Feuerlöscher, der für elek- trische Geräte geeignet ist. WARNUNG! • Benutzen Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch. • Trennen Sie das Gerät vom Netz –...
- Page 38 Allgemeine Sicherheitshinweise MCA1215 – MCA2440 ACHTUNG! • Vergleichen Sie vor der Inbetriebnahme die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. • Achten Sie darauf, dass andere Gegenstände keinen Kurzschluss an den Kontakten des Gerätes verursachen. • Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose. •...
- Page 39 MCA1215 – MCA2440 Allgemeine Sicherheitshinweise Sicherheit beim elektrischen Anschluss des Gerätes GEFAHR! Lebensgefahr durch Stromschlag! • Bei Installation auf Booten: Bei falscher Installation elektrischer Geräte auf Booten kann es zu Korrosionsschäden am Boot kommen. Lassen Sie die Installation des Gerätes von einem fachkundigen (Boots-)Elektriker durchführen. •...
- Page 40 Allgemeine Sicherheitshinweise MCA1215 – MCA2440 Sicherheit beim Betrieb des Gerätes GEFAHR! Lebensgefahr durch Stromschlag! • Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz. • Um bei Gefahr das Gerät schnell vom Netz trennen zu können, muss sich die Steckdose in der Nähe des Gerätes befinden und leicht zugänglich sein.
- Page 41 MCA1215 – MCA2440 Allgemeine Sicherheitshinweise Sicherheit beim Umgang mit Batterien WARNUNG! • Batterien können aggressive und ätzende Säuren enthalten. Verhin- dern Sie jeden Körperkontakt mit der Batterieflüssigkeit. Sollte es doch zur Berührung mit Batterieflüssigkeit kommen, so spülen Sie das entsprechende Körperteil gründlich mit Wasser ab. Suchen Sie bei Verletzungen durch Säure unbedingt einen Arzt auf.
-
Page 42: Bestimmungsgemäßer Gebrauch
Die MCA-Batterielader dienen zum kontinuierlichen Aufladen von Versorgungs- oder Starterbatterien. So können die Batterien aufgeladen oder auf hohem Kapazitätsniveau gehalten werden: • 12-V-Batterien: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • 24-V-Batterien: MCA2415, MCA2425, MCA2440 Die MCA-Batterielader dienen zum Aufladen folgender Batterietypen: •... -
Page 43: Zubehör
MCA1215 – MCA2440 Zubehör Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): Bezeichnung Artikel-Nr. Fernbedienung MCA-RC1 9600000100 Temperatursensor MCA-TS1 9600000099 Batteriesensor MCA-HS1 (IBS) 9600000101 Batteriemanagementsystem Perfect Control MPC01 9600000122 Technische Beschreibung Durch das geringe Gewicht und die kompakte Bauweise lässt sich der Batterielader problemlos in Wohnmobilen, Nutzfahrzeugen oder Motor- und Segelyachten ein- bauen. - Page 44 • MCA1225, MCA1235: zum Laden von bis zu zwei Versorgungsbatterien und einer Starterbatterie geeignet • MCA1250, MCA1280: zum Laden von bis zu drei Versorgungsbatterien geeignet • MCA2415: zum Laden von bis zu zwei Versorgungsbatterien geeignet • MCA2425, MCA2440: zum Laden von bis zu drei Versorgungsbatterien geeignet Zur Identifikation Ihres Gerätes prüfen Sie die Artikelnummer auf dem Typenschild.
- Page 45 MCA1215 – MCA2440 Technische Beschreibung Pos. in Erklärung/Funktion Abb. 2, Seite 4 Ein/Aus-Schalter Lüfter Batterielade-Funktion Die Ladecharakteristik wird als modifizierte IU0U-Kennlinie bezeichnet. 100 % 1: I-Phase (Bulk) Zu Beginn des Ladevorgangs wird die leere Batterie mit konstantem Strom (100 % Ladestrom) geladen, bis die Batteriespannung die Ladespannung erreicht.
-
Page 46: Gerät Montieren
Gerät montieren MCA1215 – MCA2440 5: U-Phase (Float) Nach der U0-Phase schaltet der Batterielader auf Erhaltungsladung um (U-Phase). Falls DC-Verbraucher angeschlossen sind, werden diese vom Gerät versorgt. Nur wenn die benötigte Leistung die Kapazität des Gerätes übersteigt, wird diese zusätzliche Leistung von der Batterie genommen. Dabei wird die Batterie solange entladen, bis das Gerät wieder in die I-Phase eintritt und die Batterie auflädt. - Page 47 MCA1215 – MCA2440 Gerät montieren Für den Einbau und Montage benötigen Sie folgende Werkzeuge: • Stift zum Markieren • Satz Bohrer • Bohrmaschine • Schraubendreher Zur Befestigung des Gerätes benötigen Sie: • Maschinenschrauben (M4) mit Unterlegscheiben und selbstsichernden Muttern oder •...
-
Page 48: Gerät Anschließen
Gerät anschließen MCA1215 – MCA2440 Gerät anschließen An Batterie und Spannungsversorgung anschließen Batterie anschließen Beachten Sie folgende Hinweise beim Anschluss der Batterie: VORSICHT! • Vermeiden Sie unbedingt den Kontakt mit der Batterieflüssigkeit. • Batterien mit Zellenschluss dürfen nicht geladen werden, da durch Überhitzung der Batterie explosive Gase entstehen können. - Page 49 MCA1215 – MCA2440 Gerät anschließen 230-V-Spannung anschließen ➤ Stecken Sie das mitgelieferte 230-V-Anschlusskabel in die Buchse „AC INPUT“ des MCA-Batterieladers. ➤ Schließen Sie das Gerät mit dem 230-V-Anschlusskabel an einer geerdeten und durch einen FI-Schutzschalter gesicherten 230-V-Steckdose an. Ladevarianten Abb. 3, Seite 5 Abb.
- Page 50 Gerät anschließen MCA1215 – MCA2440 Laden mit IBS-Batteriesensor MCA-HS1 (Zubehör) (nur 12 V) ➤ Schließen Sie den Batteriesensor an den Anschluss TEMP/LIN an. ✓ Der Batteriesensor sendet die Batterietemperatur und die Batteriespannung über den LIN-Kommunikationsport zum Ladegerät. Nun wird die Ladespannung in Abhängigkeit der Temperatur geregelt.
- Page 51 MCA1215 – MCA2440 Gerät anschließen Anschlusspläne Beispiel-Anschlussplan 12 V: siehe Abb. 5, Seite 6 Pos. in Erklärung/Funktion Abb. 5, Seite 6 MCA-Lader Verbraucher Perfect Control MPC01 12 V-Batteriesensor IBS 12 V-Batterie Sicherung Starterbatterie Beispiel-Anschlussplan 24 V: siehe Abb. 6, Seite 6 Pos.
- Page 52 Gerät anschließen MCA1215 – MCA2440 Pin-Belegungen Die Pins der TEMP/LIN1-Bus-Buchse sind wie folgt belegt: Pin in Belegung Abb. 7, Seite 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + Die Pins der LIN2-Bus-Buchse sind wie folgt belegt: Pin in Belegung Abb.
- Page 53 MCA1215 – MCA2440 Gerät anschließen Die Pins der CN2-Buchse (Alarm-Signal und Ventilator-Steuerung) sind wie folgt belegt: Pin in Belegung Abb. 8, Seite 6 NC (Normally Closed): Ruhekontakt NO (Normally Open): Arbeitskontakt COM (Common): Wechselkontakt Steuerung Schlafmodus 4 – 5 gebrückt Schlafmodus ein 4 –...
- Page 54 Gerät anschließen MCA1215 – MCA2440 Wenn S1, S2 und S3 auf „On“ stehen, ist die Steuerung für externe Geräte freigeschaltet. In diesem Modus werden z. B. Batterie-Typ und Ladespannung durch ein externes Gerät eingestellt. S4 bestimmt die Lüfterfunktion. Wenn S4 auf „On“ steht, wird der Lüfter in den Schlafmodus (Geräusch reduzierter Modus) geschaltet.
-
Page 55: Gerät Benutzen
MCA1215 – MCA2440 Gerät benutzen – Schlafmodus einschalten: Schalter 4 Gerät benutzen ➤ Stellen Sie den Ein/Aus-Schalter auf „On“. Zum Ausschalten stellen Sie den Ein/Aus-Schalter auf „Off“. ✓ Je nach Ladezustand der Batterie startet der Batterielader mit der Aufladung oder liefert einen Erhaltungsladestrom. - Page 56 Gerät benutzen MCA1215 – MCA2440 Wenn Sie die Fernbedienung MCA-RC1 angeschlossen haben (Zubehör) ➤ Schalten Sie den Schlafmodus (Geräusch reduzierter Modus) mit dem Taster „Sleep Mode“ (Abb. 0 2, Seite 7) ein oder aus. Im Schlafmodus wird der Lüfter nicht geregelt. ✓...
-
Page 57: Gerät Pflegen Und Reinigen
MCA1215 – MCA2440 Gerät pflegen und reinigen Gerät pflegen und reinigen ACHTUNG! Keine scharfen oder harten Mittel zur Reinigung verwenden, da dies zu einer Beschädigung des Gerätes führen kann. ➤ Trennen Sie das Gerät von der 230-V-Stromversorgung. ➤ Trennen Sie das Gerät von der Batterie. ➤... -
Page 58: Fehlerbeseitigung
Fehlerbeseitigung MCA1215 – MCA2440 Fehlerbeseitigung Die LED „Status“ (Abb. 1 5, Seite 3) zeigt den Fehler an: LED-Anzeige Ursache Behebung Rotes langsames Batterieunterspannung oder Prüfen Sie die Batterie. Blinken Batterieüberspannung Schalten Sie den Batterielader aus und wieder ein. Defekte Batterie Tauschen Sie die Batterie aus. -
Page 59: Gewährleistung
MCA1215 – MCA2440 Gewährleistung Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken: •... -
Page 60: Technische Daten
Technische Daten MCA1215 – MCA2440 Technische Daten Allgemeine technische Daten MCA12xx, MCA24xx Batterietypen: Bleisäure, Gel, AGM, Li-ion Wärmeabfuhr: Lüfter Lademodus: 5-stufig Maximale Umgebungstemperatur: –20 °C – +50 °C Lagerungstemperatur: –40 °C – +85 °C Luftfeuchtigkeit: 20 – 90 % Temperaturkoeffizient: ±... - Page 61 16 V Übertemperatur Batterielader: 100 °C ± 5 °C (intern gemessen) Übertemperatur Batterie: 52 °C ± 5 °C (mit Batteriesensor) Eingangsdaten MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Eingangsnennspannung: 90 – 260 Vw Leistungsfaktorkorrektur: > 97 % (Volllast) Eingangsfrequenz: 50 Hz – 60 Hz...
- Page 62 Technische Daten MCA1215 – MCA2440 Ausgangsdaten MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Ladespannung: 14,4 V / 14,7 V Erhaltungsladung: 13,8 V Nennladestrom: 15 A 25 A 35 A 50 A 80 A Ladestrom: 0 – 15 A 0 – 25 A 0 –...
- Page 63 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Gewicht: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Maße L x B x H (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Gewicht: 3,1 kg...
- Page 64 MCA1215 – MCA2440 Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Table des matières Explication des symboles ........65 Consignes générales de sécurité...
-
Page 65: Explication Des Symboles
MCA1215 – MCA2440 Explication des symboles Explication des symboles DANGER ! Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures. AVERTISSEMENT ! Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures. - Page 66 Consignes générales de sécurité MCA1215 – MCA2440 Consignes générales de sécurité DANGER ! • En cas d'incendie, utilisez un extincteur adapté aux appareils électriques. AVERTISSEMENT ! • Utilisez l'appareil conformément à l'usage pour lequel il a été conçu. • Débranchez l'appareil du secteur –...
- Page 67 MCA1215 – MCA2440 Consignes générales de sécurité AVIS ! • Avant la mise en service, vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique dont vous dispo- sez. • Veillez à ce que d'autres objets ne provoquent aucun court-circuit au niveau des contacts de l'appareil.
- Page 68 Consignes générales de sécurité MCA1215 – MCA2440 Consignes de sécurité concernant le raccordement électrique de l'appareil DANGER ! Danger de mort par électrocution ! • Installation sur des bateaux : Une mauvaise installation des appareils électriques sur des bateaux peut entraîner des dommages dus à la corrosion au niveau du bateau. L'installation de l'appareil doit être effectuée par un électricien spécialisé.
- Page 69 MCA1215 – MCA2440 Consignes générales de sécurité Consignes de sécurité concernant le fonctionnement de l'appareil DANGER ! Danger de mort par électrocution ! • Ne touchez jamais les lignes électriques dénudées avec les mains nues. Cela est surtout valable en cas de fonctionnement sur secteur. •...
- Page 70 Consignes générales de sécurité MCA1215 – MCA2440 Consignes de sécurité concernant la manipulation de batteries AVERTISSEMENT ! • Les batteries peuvent contenir des acides dangereux et corrosifs. Evitez tout contact avec le liquide que contient la batterie. En cas de contact avec le liquide de la batterie, lavez soigneusement à...
-
Page 71: Usage Conforme
Les batteries peuvent ainsi être chargées ou mainte- nues à un haut niveau de capacité : • Batteries 12 V : MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • Batteries 24 V : MCA2415, MCA2425, MCA2440 Les chargeurs de batterie MCA permettent de charger les types de batteries suivants •... -
Page 72: Contenu De La Livraison
Contenu de la livraison MCA1215 – MCA2440 Contenu de la livraison Quantité Désignation Chargeur de batteries Câble de raccordement 230 V Notice de montage et d’utilisation Avant la mise en service de l'appareil, vérifiez si toutes les pièces fournies à la livraison ont bien été... -
Page 73: Description Technique
• MCA1225, MCA1235 : pour charge de jusqu'à deux batteries d'alimentation et d'une batterie de démarrage • MCA1250, MCA1280 : pour charge de jusqu'à trois batteries d'alimentation • MCA2415 : pour charge de jusqu'à deux batteries d'alimentation • MCA2425, MCA2440 : pour charge de jusqu'à trois batteries d'alimentation... - Page 74 Description technique MCA1215 – MCA2440 Éléments de commande et raccords REMARQUE La version présentée est celle pour l’Europe continentale. Pos. dans Explication/fonction fig. 1, page 3 Raccordement secteur Raccordement bus LIN2 Raccordement bus TEMP/LIN1 Prise CN2 pour alarme et ventilateur Voyant d’état Commutateur DIP Pinces de batterie (+)
- Page 75 MCA1215 – MCA2440 Description technique Fonction charge de batterie La caractéristique de charge est désignée comme courbe IU0U modifiée. 100 % 1 : Phase I (Bulk) Au début du processus de charge, la batterie vide est chargée avec un courant constant (courant de charge 100 %), jusqu’à...
-
Page 76: Montage De L'appareil
Montage de l’appareil MCA1215 – MCA2440 5 : Phase U (Float) Après la phase U0, le chargeur de batteries commute sur la charge de maintien (phase U). Si des appareils CC sont connectés, ils sont alimentés par l’appareil. Seulement si la puissance nécessaire dépasse la capacité... - Page 77 MCA1215 – MCA2440 Montage de l’appareil AVIS ! Avant de commencer à effectuer des perçages, assurez-vous qu’aucun câble électrique ou autre élément du véhicule ne risque d’être endom- magé par le perçage, le sciage ou le limage. Pour la mise en place et le montage, vous devez disposer des outils suivants : •...
-
Page 78: Raccordement De L'appareil
Raccordement de l’appareil MCA1215 – MCA2440 Raccordement de l’appareil Raccordement à la batterie et l'alimentation électrique Raccordement de la batterie Lors du raccordement de la batterie, tenez compte des conseils suivants : ATTENTION ! • Évitez absolument tout contact avec le liquide contenu dans la batterie. - Page 79 MCA1215 – MCA2440 Raccordement de l’appareil Raccordement 230 V ➤ Branchez le câble de raccordement 230 V compris dans la livraison dans la prise « AC INPUT » du chargeur de batterie MCA. ➤ Branchez l'appareil à l'aide du câble de raccordement 230 V à une prise électrique 230 V mise à...
- Page 80 Raccordement de l’appareil MCA1215 – MCA2440 Charge avec détecteur de batterie IBS MCA-HS1 (en accessoire) (12 V uniquement) ➤ Branchez le détecteur de batterie au raccordement TEMP/LIN. ✓ Le détecteur de batterie transmet la température et la tension de la batterie au chargeur via le port de communication LIN.
- Page 81 MCA1215 – MCA2440 Raccordement de l’appareil Plans de raccordement Exemple de plan de raccordement 12 V : voir fig. 5, page 6 Pos. dans Explication/fonction fig. 5, page 6 Chargeur MCA Consommateur PerfectControl MPC01 Détecteur de batterie IBS 12 V Batterie 12 V Fusible Batterie de démarrage...
- Page 82 Raccordement de l’appareil MCA1215 – MCA2440 Affectation des broches Les broches de la prise bus TEMP/LIN1 sont affectées comme suit : Broche dans Affectation fig. 7, page 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + Les broches de la prise bus LIN2 sont affectées comme suit : Broche dans Affectation fig.
- Page 83 MCA1215 – MCA2440 Raccordement de l’appareil Les broches de la prise CN2 (signal d'alarme et commande des ventilateurs) sont affectées comme suit : Broche dans Affectation fig. 8, page 6 NC (Normally Closed) : contact d'ouverture NO (Normally Open) : contact de fermeture COM (Common) : contact à...
- Page 84 Raccordement de l’appareil MCA1215 – MCA2440 Réglage des commutateurs DIP Vous pouvez adapter l'appareil à l'aide du commutateur DIP. S1 sert à régler la valeur de tension à laquelle l'appareil commute de la phase I (Bulk) à la phase U0 (Absorption) (voir également chapitre « Fonction charge de batterie », page 75).
- Page 85 MCA1215 – MCA2440 Raccordement de l’appareil ➤ Réglez à l'aide des commutateurs DIP (fig. 0 page 7) les fonctions et valeurs de votre choix : – réglage de la tension d'interruption : Commutateur 1 Commutateur 3 Tension d'interruption 14,4 V / 28,8 V 14,7 V / 29,4 V –...
-
Page 86: Exploitation De L'appareil
Exploitation de l'appareil MCA1215 – MCA2440 Exploitation de l'appareil ➤ Mettez le commutateur marche/arrêt sur « ON ». Pour éteindre l'appareil, mettez le commutateur marche/arrêt sur « OFF ». ✓ Selon l'état de charge de la batterie, le chargeur de batteries démarre le charge- ment ou fournit un courant de charge d'entretien. - Page 87 MCA1215 – MCA2440 Exploitation de l'appareil Si vous avez raccordé la télécommande MCA-RC1 (en accessoire) ➤ Activez ou désactivez le mode veille (mode à niveau sonore réduit) en appuyant sur la touche « Sleep Mode » (fig. 0 2, page 7). Le ventilateur n'est pas réglé...
-
Page 88: Entretien Et Nettoyage De L'appareil
Entretien et nettoyage de l’appareil MCA1215 – MCA2440 Entretien et nettoyage de l’appareil AVIS ! N’utilisez aucun objet coupant ou dur pour le nettoyage de l’appareil. Cela risquerait de l’endommager. ➤ Coupez l’alimentation en courant 230 V de l’appareil. ➤ Déconnectez la batterie de l’appareil. ➤... -
Page 89: 11 Réparation Des Pannes
MCA1215 – MCA2440 Réparation des pannes Réparation des pannes La DEL « Statut » (fig. 1 5, page 3) indique la panne : Affichage DEL Cause Solution Clignotement rouge Sous-tension ou surtension Vérifiez la batterie. lent de la batterie Éteignez et rallumez le chargeur de batteries. -
Page 90: Garantie
Garantie MCA1215 – MCA2440 Garantie Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé. Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie : •... -
Page 91: Caractéristiques Techniques
MCA1215 – MCA2440 Caractéristiques techniques Caractéristiques techniques Caractéristiques techniques générales MCA12xx, MCA24xx Types de batterie: plomb-acide, gel, AGM, Li-ion Evacuation de la chaleur: ventilateur Mode de charge: 5 niveaux Température ambiante maximale: –20 °C – +50 °C Température de stockage: –40 °C –... - Page 92 100 °C ± 5 °C (mesure interne) Surtempérature batterie: 52 °C ± 5 °C (avec détecteur de batterie) Données d'entrée MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Tension nominale d'entrée: 90 – 260 Vw Correction du facteur de > 97 % (pleine charge) puissance: Fréquence d'entrée:...
- Page 93 MCA1215 – MCA2440 Caractéristiques techniques Données de sortie MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Tension de charge: 14,4 V / 14,7 V Charge d'entretien: 13,8 V Courant de charge nominale: 15 A 25 A 35 A 50 A 80 A Courant de charge: 0 –...
- Page 94 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Poids: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Dimensions L x l x h (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Poids: 3,1 kg...
- Page 95 MCA1215 – MCA2440 Lea detenidamente estas instrucciones antes de llevar a cabo la instalación y puesta en funcionamiento, y consérvelas en un lugar seguro. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones. Índice Aclaración de los símbolos.
-
Page 96: Aclaración De Los Símbolos
Aclaración de los símbolos MCA1215 – MCA2440 Aclaración de los símbolos ¡PELIGRO! Indicación de seguridad: su incumplimiento acarrea la muerte o graves lesiones. ¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones. ¡ATENCIÓN! Indicación de seguridad: su incumplimiento puede acarrear lesiones. - Page 97 MCA1215 – MCA2440 Indicaciones generales de seguridad Seguridad básica ¡PELIGRO! • En caso de incendio, utilice un extintor adecuado para aparatos eléctricos. ¡ADVERTENCIA! • Utilice el aparato sólo para aquellos fines para los que ha sido concebido. • Desconecte el aparato de la red –...
- Page 98 Indicaciones generales de seguridad MCA1215 – MCA2440 ¡AVISO! • Antes de la puesta en funcionamiento, compare el valor de tensión indicado en la placa de características con el suministro de energía existente. • Asegúrese de que otros aparatos no causen un cortocircuito en los contactos del aparato.
- Page 99 MCA1215 – MCA2440 Indicaciones generales de seguridad Seguridad durante la conexión eléctrica del aparato ¡PELIGRO! ¡Peligro de muerte por descarga eléctrica! • Instalación en embarcaciones: Una instalación incorrecta de aparatos eléctricos en embarcaciones puede producir daños de corrosión en la embarcación. Deje que un electricista especializado en instalaciones en embarcaciones instale el aparato.
- Page 100 Indicaciones generales de seguridad MCA1215 – MCA2440 Seguridad durante el funcionamiento del aparato ¡PELIGRO! ¡Peligro de muerte por descarga eléctrica! • No toque directamente con las manos cables sin aislamiento. Esto rige especialmente en caso de funcionamiento con la red de corriente alterna.
- Page 101 MCA1215 – MCA2440 Indicaciones generales de seguridad Seguridad en el manejo de baterías ¡ADVERTENCIA! • Las baterías pueden contener ácidos agresivos y corrosivos. Evite el contacto corporal con el líquido de la batería. Si a pesar de ello entrase en contacto con dicho líquido, enjuague bien con agua la parte afectada.
-
Page 102: Uso Adecuado
Así podrán cargarse o mantenerse a un alto nivel de capacidad las siguientes baterías: • Baterías de 12 V: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • Baterías de 24 V: MCA2415, MCA2425, MCA2440 Los cargadores de baterías MCA sirven para cargar los siguientes tipos de baterías: •... -
Page 103: Accesorios
MCA1215 – MCA2440 Accesorios Accesorios Disponibles como accesorios (no incluidos en el volumen de entrega): Denominación N.° de artículo Control remoto MCA-RC1 9600000100 Sensor de temperatura MCA-TS1 9600000099 Sensor de batería MCA-HS1 (IBS) 9600000101 Sistema de gestión de baterías PerfectControl MPC01 9600000122 Descripción técnica Gracias a su reducido peso y su estructura compacta, el cargador de batería se... - Page 104 • MCA1225, MCA1235: adecuado para cargar hasta dos baterías de abasteci- miento y una batería de arranque • MCA1250, MCA1280: adecuado para cargar hasta tres baterías de abasteci- miento • MCA2415: adecuado para cargar hasta dos baterías de abastecimiento •...
- Page 105 MCA1215 – MCA2440 Descripción técnica Pos. en Explicación/función fig. 2, página 4 Interruptor de apagado y encendido Ventilador Función de carga de batería La característica de carga se denomina curva característica IU0U modificada. 100 % 1 Fase I (Bulk) Al comenzar la carga, la batería descargada se carga con corriente constante (100 % corriente de carga) hasta que la tensión de la batería alcance la tensión de carga.
-
Page 106: Montaje Del Aparato
Montaje del aparato MCA1215 – MCA2440 2, 3, 4: Fase U0 (Absorption) Aquí comienza la fase de carga de absorción de 3 niveles (fase U0), cuya duración depende de la batería. Por ello permanecerá la tensión constante (U0). En los prime- ros 2 minutos se determina la carga de la batería. - Page 107 MCA1215 – MCA2440 Montaje del aparato • En caso de temperaturas ambientales superiores a 40 °C (por ejemplo, en habitaciones para motores o calefacción, o bajo la radiación directa del sol), el aparato reduce la potencia debido a su propio calentamiento. •...
-
Page 108: Conexión Del Aparato
Conexión del aparato MCA1215 – MCA2440 Conexión del aparato Conexión a la batería y a la alimentación de tensión Conexión de la batería Tenga en cuenta las siguientes indicaciones cuando conecte la batería: ¡ATENCIÓN! • ¡Evite totalmente el contacto con el líquido de la batería. •... - Page 109 MCA1215 – MCA2440 Conexión del aparato Conexión a la tensión de 230 V ➤ Enchufe el cable de conexión de 230 V suministrado en la clavija “AC INPUT” del cargador de batería MCA. ➤ Conecte el aparato con el cable de conexión de 230 V a una caja de enchufe de 230 V con puesta a tierra y protegida mediante un interruptor de protección FI.
- Page 110 Conexión del aparato MCA1215 – MCA2440 Cargar con el sensor de batería IBS MCA-HS1 (accesorio) (sólo 12 V) ➤ Conecte el sensor de batería a la conexión TEMP/LIN. ✓ El sensor de batería envía la temperatura y la tensión de la batería al cargador a través del puerto de comunicación LIN.
- Page 111 MCA1215 – MCA2440 Conexión del aparato Esquemas de conexiones Esquema de conexiones de 12 V de ejemplo: véase fig. 5, página 6 Pos. en Explicación/función fig. 5, página 6 Cargador MCA Aparato conectado PerfectControl MPC01 Sensor de batería de 12 V IBS Batería de 12 V Fusible Batería de arranque...
- Page 112 Conexión del aparato MCA1215 – MCA2440 Asignación de terminales Los terminales de la clavija bus TEMP/LIN1 se distribuyen de la siguiente forma: Terminal en Asignación fig. 7, página 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + Los terminales de la clavija bus LIN2 se distribuyen de la siguiente forma: Terminal en Asignación fig.
- Page 113 MCA1215 – MCA2440 Conexión del aparato Los terminales de la clavija CN2 (señal de alarma y control del ventilador) se distribuyen de la siguiente forma: Terminal en Asignación fig. 8, página 6 NC (Normally Closed): contacto de reposo NO (Normally Open): contacto de trabajo COM (Common): contacto de conmutación Control del modo de espera 4 –...
- Page 114 Conexión del aparato MCA1215 – MCA2440 Ajuste del interruptor DIP Puede adaptar el aparato con ayuda del interruptor DIP. S1 ajusta el valor de tensión al que el aparato cambia desde la fase I (Bulk) a la fase U0 (Absorption) (véase también capítulo “Función de carga de batería” en la página 105).
- Page 115 MCA1215 – MCA2440 Conexión del aparato ➤ Ajuste las funciones y valores que desee con los interruptores DIP (fig. 0 página 7): – Ajustar la tensión de conmutación: Interruptor 1 Interruptor 3 Tensión de conmutación 14,4 V / 28,8 V 14,7 V / 29,4 V –...
-
Page 116: Utilización Del Aparato
Utilización del aparato MCA1215 – MCA2440 Utilización del aparato ➤ Sitúe el interruptor de encendido/apagado en la posición “ON”. Para apagarlo, sitúe el interruptor de encendido/apagado en la posición “OFF”. ✓ Según sea el estado de carga de la batería, el cargador de batería empezará a realizar la carga o suministrará... - Page 117 MCA1215 – MCA2440 Utilización del aparato Si ha conectado el control remoto MCA-RC1 (accesorio) ➤ Active o desactive el modo de espera (modo con menos ruido) con la tecla “Sleep Mode” (fig. 0 2, página 7). En el modo de espera no se regula el ventilador. ✓...
-
Page 118: Mantenimiento Y Limpieza Del Aparato
Mantenimiento y limpieza del aparato MCA1215 – MCA2440 Mantenimiento y limpieza del aparato ¡AVISO! No utilice ningún instrumento afilado o duro para la limpieza ya que podría dañar el aparato. ➤ Desconecte el aparato de la alimentación de corriente de 230 V. ➤... -
Page 119: Solución De Fallos
MCA1215 – MCA2440 Solución de fallos Solución de fallos El LED de estado (fig. 1 5, página 3) indica el fallo: Indicación de LED Causa Solución Rojo, parpadeo lento Sobretensión o subtensión Compruebe la batería. de la batería Para ello desconecte y vuelva a conectar el cargador de batería. -
Page 120: Garantía Legal
Garantía legal MCA1215 – MCA2440 Garantía legal Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado. Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos: •... -
Page 121: Datos Técnicos
MCA1215 – MCA2440 Datos técnicos Datos técnicos Datos técnicos generales MCA12xx, MCA24xx Tipos de batería: Plomo-ácido, gel, AGM, Li-Ion Evacuación de calor: Ventilador Modo de carga: 5 niveles Temperatura ambiente máxima: –20 °C a +50 °C Temperatura de almacenamiento: –40 °C a +85 °C Humedad del aire: 20 –... - Page 122 100 °C ± 5 °C (medida de forma interna) Sobretemperatura de la batería: 52 °C ± 5 °C (con sensor de batería) Datos de entrada MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Tensión de entrada nominal: 90 – 260 Vw Corrección de factor de >...
- Page 123 MCA1215 – MCA2440 Datos técnicos Datos de salida MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Tensión de carga: 14,4 V / 14,7 V Carga de compensación: 13,8 V Corriente de carga nominal: 15 A 25 A 35 A 50 A 80 A Corriente de carga: 0 –...
- Page 124 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Peso: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Dimensiones L x A x H (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Peso: 3,1 kg...
- Page 125 MCA1215 – MCA2440 Por favor, leia atentamente este manual antes da montagem e colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador. Índice Explicação dos símbolos ........126 Indicações de segurança gerais .
-
Page 126: Explicação Dos Símbolos
Explicação dos símbolos MCA1215 – MCA2440 Explicação dos símbolos PERIGO! Indicação de segurança: o incumprimento causa a morte ou ferimentos graves. AVISO! Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves. PRECAUÇÃO! Indicação de segurança: o incumprimento pode provocar ferimentos. - Page 127 MCA1215 – MCA2440 Indicações de segurança gerais Segurança essencial PERIGO! • No caso de um incêndio, use um extintor que seja adequado para aparelhos eléctricos. AVISO! • Utilize o aparelho apenas para o fim previsto. • Separe o aparelho da rede elétrica –...
- Page 128 Indicações de segurança gerais MCA1215 – MCA2440 NOTA! • Antes da colocação em funcionamento, compare a indicação da tensão na placa de características com a alimentação de energia existente. • Tenha atenção para que outros objectos não causem curto-circuito nos contactos do aparelho. •...
- Page 129 MCA1215 – MCA2440 Indicações de segurança gerais AVISO! • Utilize sempre tomadas elétricas com ligação à terra e protegidas por fusíveis de proteção FI. • Tenha atenção a um secção transversal suficiente do cabo. • Coloque os cabos de forma a que não sejam danificados através de portas ou de capôs de motores.
- Page 130 Indicações de segurança gerais MCA1215 – MCA2440 PRECAUÇÃO! • Não opere o aparelho – em ambiente salífero, húmido ou molhado – na proximidade de vapores agressivos – perto de materiais inflamáveis, – em áreas com perigo de explosão. • Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.
-
Page 131: Utilização Adequada
Da seguinte forma as baterias podem ser mantidas carregadas ou com elevado nível de capacidade: • baterias de 12 V: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • baterias de 24 V: MCA2415, MCA2425, MCA2440 Os carregadores de baterias MCA servem para o carregamento dos seguintes tipos de baterias: •... -
Page 132: Material Fornecido
Material fornecido MCA1215 – MCA2440 AVISO! Perigo de explosão! • Não carregue baterias com um curto-circuito. Assim existe perigo de explosão devido a produção de uma mistura gasosa de oxigénio e hidrogénio. • Não carregue baterias de chumbo em divisões sem ventilação. Assim existe perigo de explosão devido a produção de uma mistura gasosa de oxigénio e hidrogénio. -
Page 133: Descrição Técnica
• MCA1225, MCA1235: adequados para o carregamento de até duas baterias de alimentação e uma bateria de arranque • MCA1250, MCA1280: adequados para o carregamento de até três baterias de alimentação • MCA2415: adequado para o carregamento de até duas baterias de alimentação •... - Page 134 Descrição técnica MCA1215 – MCA2440 Elementos de operação e ligações OBSERVAÇÃO A versão ilustrada destina-se à Europa continental. Pos. na Explicação/Função fig. 1, página 3 Ligação de rede Ligação Bus LIN2 Ligação Bus TEMP/LIN1 Tomada CN2 para alarme e ventilador LED de estado Interruptor DIP Bornes da bateria (+)
- Page 135 MCA1215 – MCA2440 Descrição técnica Função de carregamento da bateria A característica de carregamento é designada como curva característica IU0U modificada. 100 % 1: Fase I (Bulk) No início do processo de carregamento, a bateria vazia é carregada com corrente constante (100 % corrente de carregamento) até...
-
Page 136: Montar O Aparelho
Montar o aparelho MCA1215 – MCA2440 5: Fase U (Float) Após a fase U0, o carregador de baterias comuta para carregamento de conserva- ção (fase U). Caso estejam conectados consumidores DC, estes são alimentados pelo aparelho. Apenas quando a potência necessária exceder a capacidade do aparelho, esta potência adicional é... - Page 137 MCA1215 – MCA2440 Montar o aparelho NOTA! Antes de fazer quaisquer perfurações, certifique-se de que não são danificados cabos elétricos ou outras peças do veículo devido a trabalhos de perfuração, corte ou lixagem. Para a instalação e montagem, necessita das seguintes ferramentas: •...
-
Page 138: Ligar O Aparelho
Ligar o aparelho MCA1215 – MCA2440 Ligar o aparelho Ligar à alimentação da bateria e da tensão Ligar a bateria Durante a conexão da bateria, respeite as seguintes indicações: PRECAUÇÃO! • É imprescindível que evite o contacto com o líquido da bateria. •... - Page 139 MCA1215 – MCA2440 Ligar o aparelho Variantes de carregamento fig. 3, página 5 fig. 4, página 5 Sensor da bateria Perfect Control Controlo remoto Sensor da temperatura MCA-HS1 (IBS) MPC01 MCA-RC1 MCA-TS1 ou (apenas 12 V) (apenas 12 V) Sensor da bateria MCA-HS1 (IBS) (apenas 12 V) –...
- Page 140 Ligar o aparelho MCA1215 – MCA2440 Carregamento com o sistema de gestão de baterias PerfectControl MPC01 (acessório) (apenas 12 V) ➤ Coloque os interruptores DIP 1 a 3 no carregador de baterias MCA em “ON” (ver capítulo “Ajustar o interruptor DIP” na página 142). Para informações detalhadas consulte por favor o manual de instruções do MPC01.
- Page 141 MCA1215 – MCA2440 Ligar o aparelho Ocupação dos pinos Os pinos da tomada Bus TEMP/LIN1 estão ocupados da seguinte forma: Pin in Ocupação fig. 7, página 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + Os pinos da tomada Bus LIN2 estão ocupados da seguinte forma: Pin in Ocupação fig.
- Page 142 Ligar o aparelho MCA1215 – MCA2440 Os pinos da tomada Bus CN2 (sinal de alarme e comando do ventilador) estão ocupados da seguinte forma: Pin in Ocupação fig. 8, página 6 NC (Normally Closed): contacto de repouso NO (Normally Open): contacto de trabalho COM (Common): contacto alternado Modo suspenso do comando 4 –...
- Page 143 MCA1215 – MCA2440 Ligar o aparelho O S3 liga o modo Power quando o S1 ou o S2 ou ambos estão em “Off”. No modo Power a proteção contra curto circuito, sobretensão e sobreaquecimento é coman- dada através do sensor interno. Quando o S1, S2 e S3 estão em “On”...
-
Page 144: Utilizar O Aparelho
Utilizar o aparelho MCA1215 – MCA2440 – Desbloqueio do controlador para aparelhos externos (por ex. MPC01, não válido para MCA RC1): Interruptor 1 Interruptor 2 Interruptor 3 – Ligar o modo suspenso Interruptor 4 Utilizar o aparelho ➤ Coloque o interruptor de ligar/desligar na posição “On”. Para desligar, coloque o interruptor de ligar/desligar na posição “Off”. - Page 145 MCA1215 – MCA2440 Utilizar o aparelho OBSERVAÇÃO No caso de avaria (o LED de estado está vermelho),consulte o capítulo “Eliminação de erros” na página 147). Quando tiver ligado o controlo remoto MCA-RC1 (acessório) ➤ Ligue ou desligue o modo suspenso (modo de redução de ruídos) com o botão “Sleep Mode”.(fig.
-
Page 146: Conservar E Limpar O Aparelho
Conservar e limpar o aparelho MCA1215 – MCA2440 Conservar e limpar o aparelho NOTA! Não utilize materiais afiados ou duros para a limpeza, uma vez que podem causar danos no aparelho. ➤ Separe o aparelho da alimentação de corrente de 230 V. ➤... -
Page 147: Eliminação De Erros
MCA1215 – MCA2440 Eliminação de erros Eliminação de erros O LED “estado” (fig. 1 5, página 3) exibe o erro: Indicação LED Causa Eliminação Piscar vermelho lento Subtensão da bateria ou Verifique a bateria. sobretensão da bateria Desligue o carregador de baterias e volte e ligar. -
Page 148: Garantia
Garantia MCA1215 – MCA2440 Garantia É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor. Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto: •... -
Page 149: Dados Técnicos
MCA1215 – MCA2440 Dados técnicos Dados técnicos Dados técnicos gerais MCA12xx, MCA24xx Tipos de baterias: Ácidos de chumbo, Gel, AGM, iões de lítio Dissipação térmica: Ventilador Modo de carregamento: de 5 níveis Temperatura ambiente máxima: –20 °C – +50 °C Temperatura de armazenamento: –40 °C –... - Page 150 100 °C ± 5 °C (medido internamente) Sobretemperatura da bateria: 52 °C ± 5 °C (com sensor de bateria) Dados de entrada MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Corrente nominal de entrada: 90 – 260 Vw Correcção do factor de potência: >...
- Page 151 MCA1215 – MCA2440 Dados técnicos Dados de saída MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Tensão de carga: 14,4 V / 14,7 V Carregamento de conservação: 13,8 V Corrente de carga nominal: 15 A 25 A 35 A 50 A 80 A Corrente de carga: 0 –...
- Page 152 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Peso: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Medidas Cx Lx A (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Peso: 3,1 kg...
- Page 153 MCA1215 – MCA2440 Prima di effettuare il montaggio e la messa in funzione leggere accurata- mente questo manuale di istruzioni, conservarlo e in caso di trasmissione del prodotto, consegnarlo all'utente successivo. Indice Spiegazione dei simboli ........154 Indicazioni di sicurezza generali.
-
Page 154: Spiegazione Dei Simboli
Spiegazione dei simboli MCA1215 – MCA2440 Spiegazione dei simboli PERICOLO! Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi anche mortali. AVVERTENZA! Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali. ATTENZIONE! Avviso di sicurezza: la mancata osservanza di questo avviso può... - Page 155 MCA1215 – MCA2440 Indicazioni di sicurezza generali Sicurezza di base PERICOLO! • In caso di incendio usare un estintore per apparecchi elettrici. AVVERTENZA! • Utilizzare l'apparecchio solamente per un uso conforme alla sua destinazione. • Staccare l'apparecchio dalla rete – prima di effettuare la pulizia e la cura –...
- Page 156 Indicazioni di sicurezza generali MCA1215 – MCA2440 AVVISO! • Prima della messa in funzione, confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili. • Assicurarsi che altri oggetti non causino un cortocircuito sui contatti dell'apparecchio.
- Page 157 MCA1215 – MCA2440 Indicazioni di sicurezza generali Sicurezza durante il collegamento elettrico dell'apparecchio PERICOLO! Pericolo di morte a causa di scossa elettrica! • In caso di installazione su imbarcazioni: Se gli apparecchi elettrici vengono installati in modo errato sulle imbarcazioni, possono verificarsi danni all'imbarcazione dovuti a corrosione.
- Page 158 Indicazioni di sicurezza generali MCA1215 – MCA2440 Sicurezza durante il funzionamento dell'apparecchio PERICOLO! Pericolo di morte a causa di scossa elettrica! • Non toccare mai i cavi nudi a mani nude. Questo vale soprattutto per il funzionamento con rete di alimentazione in corrente alternata. •...
- Page 159 MCA1215 – MCA2440 Indicazioni di sicurezza generali Sicurezza durante l'uso delle batterie AVVERTENZA! • Le batterie possono contenere acidi aggressivi e corrosivi. Evitare che il liquido delle batterie venga a contatto con la pelle. Qualora si verifi- chi un contatto, lavare accuratamente la parte del corpo compro- messa con acqua.
-
Page 160: Uso Conforme Alla Destinazione
È possibile caricare le batterie o mantenerle ad un livello di capa- cità alto: • Batterie da 12 V: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • Batterie da 24 V: MCA2415, MCA2425, MCA2440 I caricabatterie MCA servono a caricare i seguenti tipi di batterie: •... -
Page 161: Accessori
MCA1215 – MCA2440 Accessori Accessori Disponibili come accessori (non in dotazione): Denominazione N. articolo Controllo remoto MCA-RC1 9600000100 Sensore di temperatura MCA-TS1 9600000099 Sensore della batteria MCA-HS1 (IBS) 9600000101 Sistema di gestione batterie PerfectControl MPC01 9600000122 Descrizione tecnica Grazie al peso ridotto e alla struttura compatta, il caricatore per batterie può essere montato facilmente su caravan, utilitarie oppure barche a motore o a vela. - Page 162 • MCA1225, MCA1235: adatti per caricare fino a due batterie di alimentazione e una batteria d'avviamento • MCA1250, MCA1280: adatti per caricare fino a tre batterie di alimentazione • MCA2415: adatto per caricare fino a due batterie di alimentazione • MCA2425, MCA2440: adatti per caricare fino a tre batterie di alimentazione Per identificare l'apparecchio controllare il numero di articolo sulla targhetta.
- Page 163 MCA1215 – MCA2440 Descrizione tecnica Pos. in Spiegazione/funzione fig. 2, pagina 4 Interruttore On/Off Ventola Funzione caricamento della batteria La caratteristica di carica viene denominata come linea IU0U modificata. 100 % 1: fase I (bulk) All’inizio della fase di carica, la batteria scarica viene caricata con corrente costante (corrente di carica al 100 %) finché...
-
Page 164: Montaggio Dell'apparecchio
Montaggio dell’apparecchio MCA1215 – MCA2440 2, 3, 4: fase U0 (assorbimento) Ora comincia la fase di carica di assorbimento a 3 livelli (fase U0) la cui durata dipende dalla batteria. Durante questa fase la tensione rimane costante (U0). Durante i primi 2 min viene determinata la carica della batteria. Poi inizia la fase di carica principale, durante la quale la batteria viene completamente caricata. - Page 165 MCA1215 – MCA2440 Montaggio dell’apparecchio • La superficie di montaggio deve essere piana e sufficientemente stabile. • Non montare l’apparecchio nello stesso vano delle batterie. • Non montare l’apparecchio al di sopra delle batterie, perché potrebbe salire vapore di zolfo corrosivo dalle batterie che danneggerebbe l’apparecchio. AVVISO! Prima di effettuare qualsiasi tipo di foro, assicurarsi che nessun cavo elettrico o altri componenti del veicolo vengano danneggiati durante...
-
Page 166: Collegamento Dell'apparecchio
Collegamento dell’apparecchio MCA1215 – MCA2440 Collegamento dell’apparecchio Collegamento a batteria e tensione di alimentazione Collegamento della batteria Durante il collegamento della batteria fare attenzione alle seguenti indicazioni. ATTENZIONE! • Evitare sempre il contatto con il liquido della batteria. • Le batterie con celle in cortocircuito non devono essere caricate poiché... - Page 167 MCA1215 – MCA2440 Collegamento dell’apparecchio Collegare la tensione da 230 V ➤ Inserire il cavo di collegamento da 230 V in dotazione nella presa “AC INPUT” del caricabatterie MCA. ➤ Collegare il dispositivo con il cavo di collegamento da 230 V a una presa da 230 V collegata a terra e protetta da un interruttore differenziale.
- Page 168 Collegamento dell’apparecchio MCA1215 – MCA2440 Caricare con il sensore della batteria IBS MCA-HS1 (accessorio) (solo 12 V) ➤ Collegare il sensore della batteria al collegamento TEMP/LIN. ✓ Il sensore della batteria invia la temperatura e la tensione della batteria al carica- batterie mediante la porta di comunicazione LIN.
- Page 169 MCA1215 – MCA2440 Collegamento dell’apparecchio Schemi di collegamento Esempio di schema di collegamento da 12 V: vedi fig. 5, pagina 6 Pos. in Spiegazione/funzione fig. 5, pagina 6 Caricatore MCA Utenza PerfectControl MPC01 Sensore della batteria IBS da 12 V Batteria da 12 V Fusibile Batteria di avviamento...
- Page 170 Collegamento dell’apparecchio MCA1215 – MCA2440 Disposizione dei PIN I pin della presa del bus TEMP/LIN1 sono disposti nel modo seguente: Pin in Disposizione fig. 7, pagina 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + I pin della presa del bus LIN2 sono disposti nel modo seguente: Pin in Disposizione fig.
- Page 171 MCA1215 – MCA2440 Collegamento dell’apparecchio I pin della presa C2 (segnale d'allarme e controllo del ventilatore) sono disposti nel modo seguente: Pin in Disposizione fig. 8, pagina 6 NC (Normally Closed): contatto di riposo NO (Normally Open): contatto di lavoro COM (Common): contatto di commutazione Controllo modalità...
- Page 172 Collegamento dell’apparecchio MCA1215 – MCA2440 S3 attiva la modalità Power se o S1 o S2, oppure entrambi, sono su “off”. Nella modalità Power le protezioni contro cortocircuito, sovratensioni e surriscaldamento vengono gestite mediante il sensore interno. Se S1, S2 e S3 sono su “on”, il comando è attivato attraverso dispositivi esterni. In questa modalità...
-
Page 173: Impiego Del Dispositivo
MCA1215 – MCA2440 Impiego del dispositivo – L’attivazione del comando per apparecchi esterni (ad es. MPC01, non vale per l’MCA RC1): Interruttore 1 Interruttore 2 Interruttore 3 – Attivare la modalità Riposo Interruttore 4 Impiego del dispositivo ➤ Posizionare l'interruttore on/off su “on”. Per spegnere posizionare l'interruttore on/off su “off”. - Page 174 Impiego del dispositivo MCA1215 – MCA2440 NOTA In caso di guasti (il LED di stato è rosso) leggere capitolo “Garanzia” a pagina 177). Se è stato collegato il controllo remoto MCA-RC1 (accessorio) ➤ Accendere o spegnere la modalità Riposo (modalità silenziosa) con il tasto “Sleep Mode”...
-
Page 175: Cura E Pulizia Dell'apparecchio
MCA1215 – MCA2440 Cura e pulizia dell’apparecchio Cura e pulizia dell’apparecchio AVVISO! Per la pulizia non impiegare detergenti corrosivi o oggetti ruvidi perché potrebbero provocare danni all’apparecchio. ➤ Scollegare l’apparecchio dall’alimentazione elettrica da 230 V. ➤ Scollegare l’apparecchio dalla batteria. ➤... -
Page 176: Eliminazione Dei Guasti
Eliminazione dei guasti MCA1215 – MCA2440 Eliminazione dei guasti Il LED “Stato” (fig. 1 5, pagina 3) indica l’errore: Indicazione LED Causa Eliminazione Lampeggio rosso Sottotensione o sovraten- Controllare la batteria. lento sione della batteria Spegnere e riaccendere il caricatore per batterie. -
Page 177: Garanzia
MCA1215 – MCA2440 Garanzia Garanzia Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difet- toso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferi- mento. -
Page 178: Specifiche Tecniche
Specifiche tecniche MCA1215 – MCA2440 Specifiche tecniche Specifiche tecniche generali MCA12xx, MCA24xx Tipi di batterie: Piombo acido, gel, AGM, Li-ion Asportazione di calore: Ventola Modalità di carica: 5 livelli Temperatura ambiente massima: –20 °C – +50 °C Temperatura di magazzino: –40 °C –... - Page 179 100 °C ± 5 °C (misurato internamente) Sovratemperatura della batteria: 52 °C ± 5 °C (con sensore della batteria) Dati di ingresso MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Tensione nominale di ingresso: 90 – 260 Vw Correzione del fattore potenza: > 97 % (pieno carico)
- Page 180 Specifiche tecniche MCA1215 – MCA2440 Dati di uscita MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Tensione di carica: 14,4 V / 14,7 V Carica di mantenimento: 13,8 V Corrente di carica nominale: 15 A 25 A 35 A 50 A 80 A Corrente di carica: 0 –...
- Page 181 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Peso: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Dimensioni L x L x H (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Peso: 3,1 kg...
- Page 182 MCA1215 – MCA2440 Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker. Inhoudsopgave Verklaring van de symbolen ........183 Algemene veiligheidsinstructies .
-
Page 183: Verklaring Van De Symbolen
MCA1215 – MCA2440 Verklaring van de symbolen Verklaring van de symbolen GEVAAR! Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel. WAARSCHUWING! Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel. VOORZICHTIG! Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken. - Page 184 Algemene veiligheidsinstructies MCA1215 – MCA2440 Essentiële veiligheid GEVAAR! • Gebruik in het geval van brand een brandblusser die geschikt is voor elektrische toestellen. WAARSCHUWING! • Gebruik het toestel alleen volgens de voorschriften. • Koppel het toestel los van het elektricieitsnet –...
- Page 185 MCA1215 – MCA2440 Algemene veiligheidsinstructies • Trek de stekker nooit aan de aansluitkabel uit het stopcontact. • Bewaar het toestel op een droge en koele plaats. Veiligheid bij de montage van het toestel GEVAAR! • Monteer het toestel niet op plaatsen waar gevaar voor gas- of stofex- plosie bestaat.
- Page 186 Algemene veiligheidsinstructies MCA1215 – MCA2440 VOORZICHTIG! • Installeer de leidingen zodanig dat er niet over gestruikeld kan worden en beschadiging van de kabel uitgesloten is. LET OP! • Gebruik holle buizen of leidingdoorvoeren, als leidingen door plaat- wanden of andere wanden met scherpe randen geleid moeten worden.
- Page 187 MCA1215 – MCA2440 Algemene veiligheidsinstructies • Let erop dat ook na het activeren van de veiligheidsinrichting (zeke- ring) delen van het toestel onder spanning kunnen blijven staan. • Maak geen kabels los als het toestel nog in gebruik is. LET OP! •...
-
Page 188: Gebruik Volgens De Voorschriften
De automatische MCA-laders dienen voor het continu laden van voedings- of startaccu's. Zo kunnen de accu's opgeladen of op een hoog capaciteitsniveau gehouden worden: • 12-V-accu's: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • 24-V-accu's: MCA2415, MCA2425, MCA2440 De MCA-laders dienen voor het laden van de volgende accutypes: •... -
Page 189: Omvang Van De Levering
MCA1215 – MCA2440 Omvang van de levering Omvang van de levering Aantal Omschrijving Acculader 230-V-aansluitkabel Montagehandleiding en gebruiksaanwijzing Controleer voor de ingebruikneming van het toestel of alle bij de levering horende delen voorhanden zijn. Accessoires Als toebehoren verkrijgbaar (niet bij de levering inbegrepen): Omschrijving Artikelnr. -
Page 190: Technische Beschrijving
• MCA1225, MCA1235: geschikt voor het laden van twee voedingsaccu’s en één startaccu • MCA1250, MCA1280: geschikt voor het laden van drie voedingsaccu’s • MCA2415: geschikt voor het laden van twee voedingsaccu’s • MCA2425, MCA2440: geschikt voor het laden van drie voedingsaccu’s... - Page 191 MCA1215 – MCA2440 Technische beschrijving Bedieningselementen en aansluitingen INSTRUCTIE Afgebeeld is de versie voor Continentaal Europa. Pos. in Verklaring/functie afb. 1, pagina 3 Netaansluiting LIN2-bus-aansluiting TEMP/LIN1-bus-aansluiting CN2-bus voor alarm en ventilator Status-LED DIP-schakelaars Accuklemmen (+) Accuklemmen (–) Aansluiting voor startaccu (alleen MCA1215, MCA1225, MCA1235) Pos.
- Page 192 Technische beschrijving MCA1215 – MCA2440 Acculaadfunctie De laadkarakteristiek wordt als gewijzigde IU0U-karakteristiek getypeerd. 100 % 1: I-fase (Bulk) Bij het begin van het laden wordt de lege accu met constante stroom (100 % laad- stroom) geladen tot de accuspanning de laadspanning bereikt. Zodra de accu dit spanningsniveau bereikt, neemt de laadstroom af.
-
Page 193: Toestel Monteren
MCA1215 – MCA2440 Toestel monteren 5: U-fase (Float) Na de U0-fase schakelt de acculader over op druppellading (U-fase). Als er DC-verbruikers aangesloten zijn, worden deze door het toestel van stroom voorzien. Alleen als het benodigde vermogen groter is dan de capaciteit van het toestel, wordt dit extra vermogen van de accu gebruikt. - Page 194 Toestel monteren MCA1215 – MCA2440 Voor de inbouw en montage heeft u het volgende gereedschap nodig: • pen om te markeren • boorset • boormachine • schroevendraaier Voor de bevestiging van het toestel heeft u het volgende nodig: • machineschroeven (M4) met onderlegschijven en zelfborgende moeren of •...
-
Page 195: Toestel Aansluiten
MCA1215 – MCA2440 Toestel aansluiten Toestel aansluiten Aan accu en voedingsspanning aansluiten Accu aansluiten Neem de volgende instructies in acht bij het aansluiten van de accu: VOORZICHTIG! • Vermijd absoluut contact met de accuvloeistof. • Accu’s met interne kortsluiting mogen niet worden geladen, aange- zien door oververhitting van de accu explosieve gassen kunnen ont- staan. - Page 196 Toestel aansluiten MCA1215 – MCA2440 Laadvarianten afb. 3, pagina 5 afb. 4, pagina 5 Accusensor Perfect Control Afstandsbediening Temperatuursensor MCA-HS1 (IBS) MPC01 MCA-RC1 MCA-TS1 of (alleen 12 V) (alleen 12 V) accusensor MCA-HS1 (IBS) (alleen 12 V) – – – –...
- Page 197 MCA1215 – MCA2440 Toestel aansluiten Laden met accumanagementsysteem PerfectControl MPC01 (toebehoren) (alleen 12 V) ➤ Zet de DIP-schakelaars 1 tot 3 op de MCA-acculader op „ON” (hoofdstuk „DIP- schakelaars instellen” op pagina 199). Gedetailleerde informatie vindt u in de handleiding van de MPC01. Laden met afstandsbediening MCA-RC1 (toebehoren) INSTRUCTIE De lengte van de RJ-11-kabel mag maximaal 7 m bedragen.
- Page 198 Toestel aansluiten MCA1215 – MCA2440 Pin-indeling De pins van de TEMP/LIN1-bus zijn als volgt ingedeeld: Pin in Indeling afb. 7, pagina 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + De pins van de LIN2-bus zijn als volgt ingedeeld: Pin in Indeling afb.
- Page 199 MCA1215 – MCA2440 Toestel aansluiten De pins van de ESB-bus (startaccu aansluiting) zijn als volgt ingedeeld: Pin in Indeling afb. 9, pagina 6 – DIP-schakelaars instellen U kunt het toestel met behulp van de DIP-schakelaar aanpassen. S1 stelt de spanningswaarde in, waarbij het toestel van de I-fase (Bulk) naar de U0- fase (Absorption) omschakelt (zie ook hoofdstuk „Acculaadfunctie”...
- Page 200 Toestel aansluiten MCA1215 – MCA2440 Schakelaar 1 Schakelaar 3 Omschakelspanning 14,4 V / 28,8 V 14,7 V / 29,4 V – Druppelspanning instellen: Schakelaar 2 Schakelaar 3 Druppelspanning 13,5 V / 27,0 V 13,8 V / 27,6 V – Power Mode instellen: Schakelaar 1 Schakelaar 2 Schakelaar 3...
-
Page 201: Toestel Gebruiken
MCA1215 – MCA2440 Toestel gebruiken – Slaapmodus inschakelen: Schakelaar 4 Toestel gebruiken ➤ Zet de aan/uit-schakelaar op „On”. Zet de aan/uit-schakelaar voor uitschakelen op „Off”. ✓ Afhankelijk van de laadtoestand van de accu start de acculader met het opladen of levert een druppellaadstroom. ✓... - Page 202 Toestel gebruiken MCA1215 – MCA2440 Als u de afstandsbediening MCA-RC1 aangesloten heeft (toebehoren) ➤ Schakel de slaapmodus (geluidsgereduceerde modus) met de toets „Sleep Mode” (afb. 0 2, pagina 7) in of uit. In de slaapmodus wordt de ventilator niet geregeld. ✓...
-
Page 203: Toestel Onderhouden En Reinigen
MCA1215 – MCA2440 Toestel onderhouden en reinigen Toestel onderhouden en reinigen LET OP! Voor het reinigen geen scherpe of bijtende middelen gebruiken, omdat dit kan leiden tot schade aan het toestel. ➤ Koppel het toestel los van de 230-V-stroomvoorziening ➤ Koppel het toestel los van de accu. ➤... -
Page 204: Verhelpen Van Storingen
Verhelpen van storingen MCA1215 – MCA2440 Verhelpen van storingen De LED „Status” (afb. 1 5, pagina 3) geeft de storing aan: LED-indicatie Oorzaak Oplossing Rood langzaam Accu-onderspanning of accu- Controleer de accu. knipperen overspanning Schakel de acculader uit en weer in. Defecte accu Vervang de accu. -
Page 205: Garantie
MCA1215 – MCA2440 Garantie Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de hand- leiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen: •... -
Page 206: Technische Gegevens
Technische gegevens MCA1215 – MCA2440 Technische gegevens Algemene technische gegevens MCA12xx, MCA24xx Accutypes: Loodzuur, Gel, AGM, Li-ion Warmteafvoer: Ventilator Laadmodus: 5-staps Maximale omgevingstemperatuur: –20 °C tot +50 °C Opslagtemperatuur: –40 °C tot +85 °C Luchtvochtigheid: 20 – 90 % Temperatuurcoëfficiënt: ±... - Page 207 16 V Overtemperatuur acculader: 100 °C ± 5 °C (intern gemeten) Overtemperatuur accu: 52 °C ± 5 °C (met accusensor) Ingangsgegevens MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Nominale ingangsspanning: 90 – 260 Vw Vermogensfactorcorrectie: > 97 % (volledige belasting) Ingangsfrequentie: 50 Hz – 60 Hz...
- Page 208 Technische gegevens MCA1215 – MCA2440 Uitgangsgegevens MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Laadspanning: 14,4 V / 14,7 V Druppellading: 13,8 V Nominale laadstroom: 15 A 25 A 35 A 50 A 80 A Laadstroom: 0 – 15 A 0 – 25 A 0 –...
- Page 209 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Gewicht: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Afmetingen l x b x h (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Gewicht: 3,1 kg...
- Page 210 MCA1215 – MCA2440 Læs denne vejledning omhyggeligt igennem før installation og ibrug- tagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre. Indholdsfortegnelse Forklaring af symbolerne ........211 Generelle sikkerhedshenvisninger.
-
Page 211: Forklaring Af Symbolerne
MCA1215 – MCA2440 Forklaring af symbolerne Forklaring af symbolerne FARE! Sikkerhedshenvisning: Manglende overholdelse medfører død eller alvorlig kvæstelse. ADVARSEL! Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse. FORSIGTIG! Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser. VIGTIGT! Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion. - Page 212 Generelle sikkerhedshenvisninger MCA1215 – MCA2440 Grundlæggende sikkerhed FARE! • Anvend i tilfælde af brand en ildslukker, der er egnet til elektriske apparater. ADVARSEL! • Anvend kun apparatet til det formål, som det er bestemt til. • Afbryd apparatet fra nettet –...
- Page 213 MCA1215 – MCA2440 Generelle sikkerhedshenvisninger Sikkerhed ved montering af apparatet FARE! • Montér ikke apparatet i omårder, hvor der er fare for en gas- eller støv- eksplosion. FORSIGTIG! • Sørg for, at apparatet står sikkert. Apparatet skal opstilles og fastgøres sikkert, så det ikke kan vælte eller falde ned.
- Page 214 Generelle sikkerhedshenvisninger MCA1215 – MCA2440 VIGTIGT! • Anvend tomme rør eller ledningsgennemføringer, når ledninger skal føres gennem pladevægge eller andre vægge med skarpe kanter. • Træk ikke 230 V-netledningen og 12 V-jævnstrømsledningen i den samme kabelkanal (tomme rør). • Træk ikke ledningerne løst eller med skarpe knæk. •...
- Page 215 MCA1215 – MCA2440 Generelle sikkerhedshenvisninger Sikkerhed i forbindelse med omgang med batterier ADVARSEL! • Batterier kan indeholde aggressive og ætsende syrer. Undgå al kropslig kontakt med batterisyren. Skyl den pågældende legemsdel grundigt med vand, hvis du kommer i kontakt med batterisyre. Søg læge ved kvæstelser på...
-
Page 216: Korrekt Brug
MCA-batteriopladerne anvendes til kontinuerlig opladning af forsynings- eller start- batterier. På den måde kan batterierne oplades eller holdes på et højt kapacitets- niveau: • 12 V-batterier: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • 24 V-batterier: MCA2415, MCA2425, MCA2440 MCA-batteriopladerne anvendes til at oplade følgende batterityper: •... -
Page 217: Tilbehør
MCA1215 – MCA2440 Tilbehør Tilbehør Kan fås som tilbehør (ikke indeholdt i leveringsomfanget): Betegnelse Artikel-nr. Fjernbetjening MCA-RC1 9600000100 Temperatursensor MCA-TS1 9600000099 Batterisensor MCA-HS1 (IBS) 9600000101 Batterimanagementsystem PerfectControl MPC01 9600000122 Teknisk beskrivelse På grund af den begrænsede vægt og den kompakte konstruktion kan batteri- laderen uden problemer monteres i autocampere, erhvervskøretøjer og motor- og sejlyachter. - Page 218 • MCA1225, MCA1235: Egnet til opladning af indtil to forsyningsbatterier og et startbatteri • MCA1250, MCA1280: Egnet til opladning af indtil tre forsyningsbatterier • MCA2415: Egnet til opladning af indtil to forsyningsbatterier • MCA2425, MCA2440: Egnet til opladning af indtil tre forsyningsbatterier Kontrollér artikelnummeret på...
- Page 219 MCA1215 – MCA2440 Teknisk beskrivelse Batteriladefunktion Ladekarakteristikken betegnes som modificeret IU0U-karakteristik. 100 % 1: I-fase (Bulk) Ved opladningens start oplades det afladede batteri med konstant strøm (100 % ladestrøm), indtil batterispændingen når ladespændingen. Når batteriet når dette spændingsniveau, aftager ladestrømmen. 2, 3, 4: U0-fase (Absorption) Nu begynder 3-trins absorption-ladefasen (U0-fase), hvis varighed afhænger af batteriet.
-
Page 220: Montering Af Apparat
Montering af apparat MCA1215 – MCA2440 5: U-fase (Float) Efter U0-fasen skifter batteriladeren til vedligeholdelsesopladning (U-fase). Hvis der er tilsluttet DC-forbrugere, forsynes de af apparatet. Kun når den påkræ- vede effekt overstiger apparatets kapacitet, tages denne ekstra effekt fra batteriet. I den forbindelse aflades batteriet, indtil apparatet igen kommer ind i I-fasen, og batteriet oplades. -
Page 221: Tilslutning Af Apparatet
MCA1215 – MCA2440 Tilslutning af apparatet Til installation og montering har du brug for følgende værktøj: • Blyant til markering • Sæt bor • Boremaskine • Skruetrækker Til fastgørelse af apparatet har du brug for følgende: • Maskinskruer (M4) med spændeskiver og selvlåsende møtrikker eller •... - Page 222 Tilslutning af apparatet MCA1215 – MCA2440 • Anvend følgende kabelfarve: – Rød: plus-tilslutning – Sort: minus-tilslutning • Polerne må ikke byttes om. Hvis polerne tilsluttes forkert, kan det medføre en defekt på apparatet. ➤ Træk pluskablet fra batteriladeren til pluspolen på batteriet, og tilslut det der. ➤...
- Page 223 MCA1215 – MCA2440 Tilslutning af apparatet Opladning af Startbatteriet (kun MCA1215, 1225, 1235) ➤ Tilslut startbatteriet til bøsningen „ESB“ på MCA-batteriopladeren. • Kontrollér, at polerne er tilsluttet rigtigt. Opladning med temperatursensoren MCA-TS1 (tilbehør) ➤ Tilslut temperatursensoren til tilslutningen TEMP/LIN. ✓ Ladespændingen tilpasses nu afhængigt af den målte temperatur. Opladning med IBS-batterisensoren MCA-HS1 (tilbehør) (kun 12 V) ➤...
- Page 224 Tilslutning af apparatet MCA1215 – MCA2440 Tilslutningsskemaer Eksempel på tilslutningsskema 12 V: Se fig. 5, side 6 Pos. på Forklaring/funktion fig. 5, side 6 MCA-oplader Forbruger PerfectControl MPC01 12 V-batterisensor IBS 12 V-batteri Sikring Startbatteri Eksempel på tilslutningsskema 24 V: Se fig. 6, side 6 Pos.
- Page 225 MCA1215 – MCA2440 Tilslutning af apparatet Stikbensbelægninger Stikbenene på TEMP/LIN1-bus-stikket er belagt som følger: Stikben på Belægning fig. 7, side 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + Stikbenene på LIN2-bus-stikket er belagt som følger: Stikben på Belægning fig.
- Page 226 Tilslutning af apparatet MCA1215 – MCA2440 Stikbenene på ESB-stikket (startbatteritilslutning) er belagt som følger: Stikben på Belægning fig. 9, side 6 – Indstilling af DIP-omskifterne Du kan tilpasse apparatet ved hjælp af DIP-omskifteren. S1 indstiller spændingsværdien, hvor apparatet skifter fra I-fasen (bulk) til U0-fasen (absorption) (se også...
- Page 227 MCA1215 – MCA2440 Tilslutning af apparatet S4 bestemmer ventilatorfunktionen. Hvis S4 står på „On“, skiftes ventilatoren til sovemodusen (støjreduceret modus). Hvis S4 står på „Off“, reguleres ventilatoren ikke. ➤ Indstil de ønskede funktioner og værdier med DIP-omskifterne (fig. a side 7): –...
-
Page 228: Anvendelse Af Apparatet
Anvendelse af apparatet MCA1215 – MCA2440 Anvendelse af apparatet ➤ Stil til/fra-kontakten på „On“. Stil til/fra-kontakten på „Off“ for at frakoble. ✓ Afhængigt af batteriets ladetilstand starter batteriladeren med opladningen eller leverer en vedligeholdelsesopladningsstrøm. ✓ Status-lysdioden (fig. 1 5, side 3) viser driftstilstanden (se følgende tabel og kapitlet „Batteriladefunktion“... - Page 229 MCA1215 – MCA2440 Anvendelse af apparatet Hvis du har tilsluttet fjernbetjeningen MCA-RC1 (tilbehør) ➤ Til- eller frakobl sovemodusen (støjreduceret modus) med tasten „Sleep Mode“ (fig. 0 2, side 7). I sovemodusen reguleres ventilatoren ikke. ✓ Lysdioden (fig. 0 1, side 7) på MCA-RC1 viser driftstilstanden (se følgende tabel).
-
Page 230: Vedligeholdelse Og Rengøring Af Apparatet
Vedligeholdelse og rengøring af apparatet MCA1215 – MCA2440 Vedligeholdelse og rengøring af apparatet VIGTIGT! Anvend ikke skarpe eller hårde midler til rengøring, da det kan beskadige apparatet. ➤ Afbryd apparatet fra 230 V-strømforsyningen. ➤ Afbryd apparatet fra batteriet. ➤ Beskyt apparatet mod at blive tilkoblet igen. ➤... -
Page 231: Udbedring Af Fejl
MCA1215 – MCA2440 Udbedring af fejl Udbedring af fejl Lysdioden „Status“ (fig. 1 5, side 3) viser fejlen: Lysdiodevisning Årsag Udbedring Rød, blinker langsomt Batteriunder- eller Kontrollér batteriet. overspænding Sluk batteriladeren og tænd den igen. Defekt batteri Udskift batteriet. Rød, blinker hurtigt Termisk overbelastning Sørg for en bedre ventilation af batteriladeren eller batteriet. -
Page 232: Garanti
Garanti MCA1215 – MCA2440 Garanti Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler. Ved reparation eller krav om garanti skal du medsende følgende bilag: • En kopi af regningen med købsdato •... -
Page 233: Tekniske Data
MCA1215 – MCA2440 Tekniske data Tekniske data Generelle tekniske data MCA12xx, MCA24xx Batterityper: Blysyure, gel, AGM, Li-ion Varmeafgivelse: Ventilator Lademodus: 5-trins Maks. udenomstemperatur: –20 °C – +50 °C Opbevaringstemperatur: –40 °C – +85 °C Luftfugtighed: 20 – 90 % Temperaturkoefficient: ±... - Page 234 16 V Overtemperatur hos batteriladeren: 100 °C ± 5 °C (intern måling) Overtemperatur hos batteri: 52 °C ± 5 °C (med batterisensor) Indgangsdata MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Nominel indgangsspænding: 90 – 260 Vw Effektfaktorkorrektion: > 97 % (fuldlast) Indgangsfrekvens: 50 Hz –...
- Page 235 MCA1215 – MCA2440 Tekniske data Udgangsdata MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Ladespænding: 14,4 V / 14,7 V Vedligeholdelsesopladning: 13,8 V Nominel ladestrøm: 15 A 25 A 35 A 50 A 80 A Ladestrøm: 0 – 15 A 0 – 25 A 0 –...
- Page 236 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Vægt: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Mål L x B x H (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Vægt: 3,1 kg...
-
Page 237: Monterings- Och Bruksanvisning
MCA1215 – MCA2440 Läs igenom anvisningarna noga innan produkten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning. Innehållsförteckning Förklaring till symboler ........238 Allmänna säkerhetsanvisningar . -
Page 238: Förklaring Till Symboler
Förklaring till symboler MCA1215 – MCA2440 Förklaring till symboler FARA! Observera: Beaktas anvisningen ej leder det till dödsfara eller svåra skador. VARNING! Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador. AKTA! Observera: Beaktas anvisningen ej kan det leda till kroppsskador. OBSERVERA! Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt. - Page 239 MCA1215 – MCA2440 Allmänna säkerhetsanvisningar Allmän säkerhet FARA! • Vid brand, använd en brandsläckare som är lämplig för elektriska apparater. VARNING! • Apparaten får endast användas ändamålsenligt. • Koppla bort apparaten från elnätet – före rengöring och underhåll – efter varje användning –...
- Page 240 Allmänna säkerhetsanvisningar MCA1215 – MCA2440 Säkerhet vid montering av apparaten FARA! • Montera inte apparaten i områden där det finns risk för gas- eller dammexplosion. AKTA! • Se till att apparaten står stadigt. Apparaten måste ställas upp och fästas så att den inte kan välta eller falla ner.
- Page 241 MCA1215 – MCA2440 Allmänna säkerhetsanvisningar OBSERVERA! • Använd tomma rör eller kabelkanaler när ledningarna dras genom plåtväggar eller andra väggar med vassa kanter. • Lägg inte 230 V-nätledningen och 12 V-likströmsledningen i samma kabelkanal (tomt rör). • Lägg inte ledningarna löst eller så att de knäckas eller brytas. •...
- Page 242 Allmänna säkerhetsanvisningar MCA1215 – MCA2440 Säkerhet vid hantering av batterier VARNING! • Batterier kan innehålla frätande syra. Undvik kontakt med batterivätskan. Om du får batterivätska på dig: skölj noga huden med mycket vatten. Uppsök absolut en läkare vid kroppsskador orsakade av syra. AKTA! •...
-
Page 243: Ändamålsenlig Användning
MCA-batteriladdaren kan användas för kontinuerlig laddning av förbrukar- eller start- batterier. Batterierna kan laddas eller hållas på en hög kapacitetsnivå: • 12 V-batterier: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • 24 V-batterier: MCA2415, MCA2425, MCA2440 MCA-batteriladdaren kan användas för att ladda följande batterityper: •... -
Page 244: Tillbehör
Tillbehör MCA1215 – MCA2440 Tillbehör Följande tillbehör finns tillgängligt (ingår inte i leveransen): Beteckning Artikelnr. Fjärrkontroll MCA-RC1 9600000100 Temperaturgivare MCA-TS1 9600000099 Batterigivare MCA-HS1 (IBS) 9600000101 Batterihanteringssystem PerfectControl MPC01 9600000122 Teknisk beskrivning Den låga vikten och det kompakta utförandet gör att batteriladdaren enkelt kan monteras i husbilar, nyttofordon, motor- och segelbåtar. - Page 245 • MCA1225, MCA1235: avsedda för laddning av max. två förbrukarbatterier och ett startbatteri • MCA1250, MCA1280: avsedda för laddning av max. tre förbrukarbatterier • 2415: avsedda för laddning av max. två förbrukarbatterier • MCA2425, MCA2440: avsedda för laddning av max. tre förbrukarbatterier Apparatens artikelnummer står på...
- Page 246 Teknisk beskrivning MCA1215 – MCA2440 Pos. på Förklaring/funktion bild 2, sida 4 På/av-knapp Fläkt Batteriladdningsfunktion Laddningskaraktäristiken kallas för modifierad IU0U-karaktäristik. 100 % 1: I-fas (bulk) I början av laddningen laddas det tomma batteriet med konstant ström (100 % ladd- ström) tills batterispänningen når laddspänningen. När denna nivå nås reduceras laddströmmen.
-
Page 247: Montera Apparaten
MCA1215 – MCA2440 Montera apparaten 5: U-fas (float) Efter U0-fasen kopplas batteriladdaren om till underhållsladdning (U-fas). Om DC-apparater ansluts får de sin ström från denna apparat. Om den effekt som krävs överstiger apparatens kapacitet, tas ytterligare effekt från batteriet. Samtidigt laddas batteriet ur tills I-fasen inträffar och batteriet laddas upp på... -
Page 248: Ansluta Apparaten
Ansluta apparaten MCA1215 – MCA2440 För monteringen krävs följande verktyg: • markeringspenna • borrsats • borrmaskin • skruvmejsel För fastsättning av apparaten krävs: • maskinskruvar (M4) med underläggsbrickor och självlåsande muttrar eller • plåt- resp. träskruvar Anslut apparaten enligt följande: ➤... - Page 249 MCA1215 – MCA2440 Ansluta apparaten • Använd följande kabelfärger: – Röd: plusanslutning – Svart: minusanslutning • Se till att polerna ansluts rätt. Om polerna ansluts fel riskerar produkten att skadas. ➤ Dra pluskabeln från batteriladdaren till den positiva polen på batteriet och anslut den där.
- Page 250 Ansluta apparaten MCA1215 – MCA2440 Ladda startbatteri (endast MCA1215, 1225, 1235) ➤ Anslut startbatteriet till uttaget ”ESB” på MCA-batteriladdaren. • Se till att anslutningarnas polaritet är rätt. Ladda med temperaturgivare MCA-HS1 (tillbehör) ➤ Anslut temperaturgivaren till anslutningen TEMP/LIN. ✓ Laddspänningen anpassas nu till den uppmätta temperaturen. Ladda med IBS-batterigivare MCA-TS1 (tillbehör) (endast 12 V) ➤...
- Page 251 MCA1215 – MCA2440 Ansluta apparaten Elscheman Exempel-elschema 12 V: se bild 5, sida 6 Pos. på Förklaring/funktion bild 5, sida 6 MCA-laddare Förbrukare PerfectControl MPC01 12 V-batterigivare IBS 12 V-batteri Säkring Startbatteri Exempel-elschema 24 V: se bild 6, sida 6 Pos.
- Page 252 Ansluta apparaten MCA1215 – MCA2440 Stifttilldelningar Stiften på TEMP/LIN1-Bus-uttaget sitter som följande: Stift på Tilldelning bild 7, sida 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + Stiften på LIN2-Bus-uttaget sitter som följande: Stift på Tilldelning bild 7, sida 6 R_VCC BAT –...
- Page 253 MCA1215 – MCA2440 Ansluta apparaten Stiften på ESB-uttaget (startbatterianslutning) är tilldelade på följande sätt: Stift på Tilldelning bild 9, sida 6 – Ställ in DIP-brytare Apparaten kan anpassas med hjälp av DIP-brytaren. S1 ställer in spänningsvärdet där produkten växlar från I-fasen (Bulk) till U0-fasen (absorption) (se även kapitel ”Batteriladdningsfunktion”...
- Page 254 Ansluta apparaten MCA1215 – MCA2440 S4 bestämmer fläktens funktion. Om S4 står på ”On” övergår fläkten till viloläget (bullerreducerat läge). Om S4 står på ”Off” regleras inte fläkten. ➤ Använd DIP-brytarna (bild a sida 7) för att ställa in de önskade funktionerna och värdena: –...
-
Page 255: Använda Produkten
MCA1215 – MCA2440 Använda produkten Använda produkten ➤ Ställ på/av-knappen på ”On”. För att stänga av, ställ på/av-knappen på ”Off”. ✓ Beroende på batteriets laddningstillstånd startar batteriladdaren laddningen eller levererar underhållsström. ✓ Lysdioden ”status” (bild 1 5, sida 3) indikerar driftläget (se följande tabell) och kapitel ”Batteriladdningsfunktion”... - Page 256 Använda produkten MCA1215 – MCA2440 När du har anslutit fjärrkontrollen MCA-RC1 (tillbehör) ➤ Aktivera eller stäng av viloläget (bullerreducerat läge) med knappen ”Sleep mode” (bild 0 2, sida 7). Fläkten regleras inte i viloläget. ✓ Lysdioden (bild 0 1, sida 7) på MCA-RC1 indikerar driftläget (se följande tabell). Läge Lysdiod Betydelse...
-
Page 257: Skötsel Och Rengöring
MCA1215 – MCA2440 Skötsel och rengöring Skötsel och rengöring OBSERVERA! Använd inga vassa eller hårda föremål för att rengöra apparaten, den kan skadas. ➤ Koppla bort apparaten från 230 V-strömförsörjningen. ➤ Koppla bort apparaten från batteriet. ➤ Skydda apparaten mot återinkoppling. ➤... -
Page 258: Felsökning
Felsökning MCA1215 – MCA2440 Felsökning Lysdioden ”status” (bild 1 5, sida 3) indikerar felet: Lysdiod Orsak Åtgärd Röd, blinkar långsamt Underspänning eller över- Kontrollera batteriet. spänning på batteriet Stäng av och slå på batteriladdaren. Defekt batteri Byt batteri. Röd, blinkar snabbt Termisk överbelastning Förbättra ventilationen på... -
Page 259: Garanti
MCA1215 – MCA2440 Garanti Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med: • en kopia på fakturan med inköpsdatum, •... -
Page 260: Tekniska Data
Tekniska data MCA1215 – MCA2440 Tekniska data Allmänna tekniska data MCA12xx, MCA24xx Batterityper: Blysyra, Gel, AGM, li-jon Värmeavledning: Fläkt Laddningsläge: 5-stegs Maximal omgivningstemperatur: –20 °C – +50 °C Förvaringstemperatur: –40 °C – +85 °C Luftfuktighet: 20 – 90 % Temperaturkoefficient: ±... - Page 261 16 V Övertemperatur batteriladdare: 100 °C ± 5 °C (intern mätning) Övertemperatur batteri: 52 °C ± 5 °C (med batterisensor) Ingångsdata MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Nominell ingångsspänning: 90 – 260 Vw Effektfaktorkorrektur: > 97 % (total belastning) Ingångsfrekvens: 50 Hz – 60 Hz...
- Page 262 Tekniska data MCA1215 – MCA2440 Utgångsdata MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Laddspänning: 14,4 V / 14,7 V Underhållsladdning: 13,8 V Nominell laddningsström: 15 A 25 A 35 A 50 A 80 A Laddningsström: 0 – 15 A 0 – 25 A 0 –...
- Page 263 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Vikt: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Mått L x B x H (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Vikt: 3,1 kg...
- Page 264 MCA1215 – MCA2440 Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruks- anvisningen videre også. Innhold Symbolforklaringer ......... . . 265 Generelle sikkerhetsregler .
-
Page 265: Symbolforklaringer
MCA1215 – MCA2440 Symbolforklaringer Symbolforklaringer FARE! Sikkerhetsregel: Hvis man ikke overholder denne regelen, fører det til død eller alvorlig skade. ADVARSEL! Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade. FORSIKTIG! Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til personskader. - Page 266 Generelle sikkerhetsregler MCA1215 – MCA2440 Grunnleggende sikkerhet FARE! • Bruk i tilfelle brann et brannslukningsapparat som er egnet for elektriske apparater. ADVARSEL! • Bruk apparatet kun til det det er beregnet for. • Koble apparatet fra strømnettet. – før rengjøring og stell –...
- Page 267 MCA1215 – MCA2440 Generelle sikkerhetsregler Sikkerhet ved montering av apparatet FARE! • Ikke monter apparatet på steder hvor det er fare for gass- eller støv- eksplosjon. FORSIKTIG! • Pass på at det står stødig. Apparatet må stå stødig og festes slik at det ikke kan velte eller falle ned.
- Page 268 Generelle sikkerhetsregler MCA1215 – MCA2440 PASS PÅ! • Bruk tomme rør eller ledningsgjennomføringer når ledninger må føres gjennom platevegger eller andre vegger med skarpe kanter. • Legg ikke 230 V nettledningen og 12 V likestrømsledningen sammen i den samme kabelkanalen (tomt rør). •...
- Page 269 MCA1215 – MCA2440 Generelle sikkerhetsregler Sikkerhet ved bruk av batterier ADVARSEL! • Batterier kan inneholde aggressiv og etsende syre. Unngå kropps- kontakt med batterivæsken. Hvis du likevel kommer i kontakt med batterivæske, må du skylle den utsatte kroppsdelen grundig med vann.
-
Page 270: Tiltenkt Bruk
MCA-batteriladerne brukes til kontinuerlig opplading av tilførsels- eller startbatterier. På denne måten kan batteriene lades opp eller holdes på et høyt kapasitetsnivå: • 12 V batterier: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • 24 V batterier: MCA2415, MCA2425, MCA2440 MCA-batteriladerne brukes til å lade følgende batterityper: •... -
Page 271: Tilbehør
MCA1215 – MCA2440 Tilbehør Tilbehør Tilgjengelig som tilbehør (ikke inkludert i leveransen): Betegnelse Artikkelnr. Fjernkontroll MCA-RC1 9600000100 Temperaturføler MCA-TS1 9600000099 Batteriføler MCA-HS1 (IBS) 9600000101 Batteristyringssystem PerfectControl MPC01 9600000122 Teknisk beskrivelse Den lave vekten og den kompakte konstruksjonen gjør at batteriladeren uten problemer kan monteres i bobiler, nyttekjøretøy eller motor- og seilbåter. - Page 272 • MCA1225, MCA1235: For lading av opp til to forsyningsbatterier og et start- batteri • MCA1250, MCA1280: For lading av opp til tre forsyningsbatterier • MCA2415: For lading av opp til to forsyningsbatterier • MCA2425, MCA2440: For lading av opp til tre forsyningsbatterier Sjekk artikkelnummeret på...
- Page 273 MCA1215 – MCA2440 Teknisk beskrivelse Batteriladefunksjon Ladekarakteristikken blir betegnet som modifisert IU0U-karakteristikk. 100 % 1: I-fase (Bulk) I starten av ladingen lades det tomme batteriet med konstant strøm (100 % lade- strøm) til batterispenningen når ladespenningen. Hvis batteriet når dette spen- ningsnivået, avtar ladestrømmen.
-
Page 274: Montere Apparatet
Montere apparatet MCA1215 – MCA2440 5: U-fase (Float) Etter U0-fasen kobler batteriladeren om til vedlikeholdslading (U-fase). Hvis DC-forbrukere er tilkoblet, blir disse forsynt fra apparatet. Bare når den nød- vendige effekten overskrider kapasiteten til apparatet, blir denne ekstra effekten tatt fra batteriet. -
Page 275: Koble Til Apparatet
MCA1215 – MCA2440 Koble til apparatet Til innbygging og montering trenger du følgende verktøy: • Penn for markering • Borsett • Bormaskin • Skrutrekker Til å feste laderen trenger du: • Maskinskruer (M4) med underlagsskiver og selvfestende muttere eller • Plate- eller treskruer Fest apparatet slik: ➤... - Page 276 Koble til apparatet MCA1215 – MCA2440 • Bruk følgende kabelfarger: – Rød: Pluss-tilkobling – Svart: Minustilkobling • Pass på at du ikke bytter polaritet. Polombytting av tilkoblingene kan føre til feil på apparatet. ➤ Legg pluss-kabelen fra batteriladeren til plusspolen på batteriet og koble den til der.
- Page 277 MCA1215 – MCA2440 Koble til apparatet Lade startbatteri (kun MCA1215, 1225, 1235) ➤ Koble startbatteriet til kontakten «ESB» på MCA-batteriladeren. • Sørg for riktig polaritet på tilkoblingene. Lade med temperaturføler MCA-TS1 (tilbehør) ➤ Koble temperaturføleren til tilkoblingen TEMP/LIN. ✓ Ladespenningen tilpasses nå avhengig av den målte temperaturen. Lade med IBS-batteriføler MCA-HS1 (tilbehør) (kun 12 V) ➤...
- Page 278 Koble til apparatet MCA1215 – MCA2440 Koblingsskjemaer Eksempel på koblingsskjema 12 V: se fig. 5, side 6 Pos. i Forklaring/Funksjon fig. 5, side 6 MCA-lader Forbruker PerfectControl MPC01 12 V batteriføler IBS 12 V batteri Sikring Startbatteri Eksempel på koblingsskjema 24 V: se fig. 6, side 6 Pos.
- Page 279 MCA1215 – MCA2440 Koble til apparatet Pin-tilordning Pinnene TEMP/LIN1-bus-støpslet er fordelt på følgende måte: Pinne i Fordeling fig. 7, side 6 R_VCC TEMP BAT – LIN-BUS DATA I/O BAT + Pinnene til LIN2-bus-støpslet er fordelt på følgende måte: Pinne i Fordeling fig.
- Page 280 Koble til apparatet MCA1215 – MCA2440 Pinnene til CN2-støpslet (alarmsignal og ventilatorstyring) er fordelt på følgende måte: Pinne i Fordeling fig. 8, side 6 NC (Normally Closed): Hvilekontakt NO (Normally Open): Arbeidskontakt COM (Common): Vekselkontakt Styring hvilemodus 4 – 5 forbikoblet Hvilemodus på...
- Page 281 MCA1215 – MCA2440 Koble til apparatet Når S1, S2 og S3 står på «On», er styringen frikoblet fra eksterne enheter. I denne modusen blir f.eks. batteritype og ladespenning stilt inn fra en ekstern enhet. S4 bestemmer viftefunksjonen. Når S4 står på «On», kobles viften til hvilemodus (støyredusert modus).
-
Page 282: Bruk Av Apparatet
Bruk av apparatet MCA1215 – MCA2440 Bruk av apparatet ➤ Sett av/på-bryteren på «On». For å slå av setter du av/på-bryteren på «Off». ✓ Batteriladeren starter ladingen eller leverer en vedlikeholdsstrøm, dette avhenger av batteriets ladetilstand. ✓ Status-LED-en (fig. 1 5, side 3) indikerer driftstilstanden (se følgende tabell og kapittel «Batteriladefunksjon»... - Page 283 MCA1215 – MCA2440 Bruk av apparatet Når du har koblet til fjernkontrollen MCA-RC1 (tilbehør) ➤ Slå hvilemodus (støyredusert modus) på eller av med knappen «Sleep Mode» (fig. 0 2, side 7). Viften blir ikke regulert i hvilemodus. ✓ Lysdioden (fig. 0 1, side 7) på MCA-RC1 indikerer driftstilstanden (se følgende tabell).
-
Page 284: Stell Og Vedlikehold Av Apparatet
Stell og vedlikehold av apparatet MCA1215 – MCA2440 Stell og vedlikehold av apparatet PASS PÅ! Bruk ikke skarpe eller harde hjelpemidler til rengjøring, da det kan skade apparatet. ➤ Koble apparatet fra 230 V-strømforsyningen. ➤ Koble apparatet fra batteriet. ➤ Beskytt apparatet mot gjeninnkobling. ➤... -
Page 285: Feilsøking
MCA1215 – MCA2440 Feilsøking Feilsøking Lysdioden «Status» (fig. 1 5, side 3) indikerer feilen: Lysdiodeindike- Årsak Tiltak ring Rød, sakte blinking Batteriunderspenning eller Kontroller batteriet. -overspenning Slå batteriladeren av og på igjen. Defekt batteri Bytt batteriet. Rød, rask blinking Termisk overbelastning Sørg for bedre lufting av batteri- laderen eller batteriet. -
Page 286: Garanti
Garanti MCA1215 – MCA2440 Garanti Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produ- sentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler. Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon: •... -
Page 287: Tekniske Data
MCA1215 – MCA2440 Tekniske data Tekniske data Generelle tekniske spesifikasjoner MCA12xx, MCA24xx Batterityper: Blysyre, gel, AGM, li-ion Varmeavledning: Vifte Lademodus: 5-trinns Maksimal omgivelsestemperatur: –20 °C – +50 °C Lagringstemperatur: –40 °C – +85 °C Luftfuktighet: 20 – 90 % Temperaturkoeffisient: ±... - Page 288 16 V Overtemperatur batterilader: 100 °C ± 5 °C (målt internt) Overtemperatur batteri: 52 °C ± 5 °C (med batterisensor) Inngangsdata MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Nettspenning: 90 – 260 Vw Effektfaktorkorrektur: > 97 % (fullast) Inngangsfrekvens: 50 Hz – 60 Hz...
- Page 289 MCA1215 – MCA2440 Tekniske data Utgangsdata MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Ladespenning: 14,4 V / 14,7 V Vedlikeholdslading: 13,8 V Nominell ladestrøm: 15 A 25 A 35 A 50 A 80 A Ladestrøm: 0 – 15 A 0 – 25 A 0 –...
- Page 290 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Vekt: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Mål L x B x H (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Vekt: 3,1 kg...
- Page 291 MCA1215 – MCA2440 Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Sisällysluettelo Symbolien selitys..........292 Yleisiä...
-
Page 292: Symbolien Selitys
Symbolien selitys MCA1215 – MCA2440 Symbolien selitys VAARA! Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen. VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. - Page 293 MCA1215 – MCA2440 Yleisiä turvallisuusohjeita Perusturvallisuus VAARA! • Käytä tulipalon sattuessa palonsammutinta, joka sopii sähkölaitteiden sammuttamiseen. VAROITUS! • Käytä laitetta ainoastaan sen määräysten mukaiseen tarkoitukseen. • Irrota laite verkosta – ennen jokaista puhdistusta tai huoltoa – jokaisen käytön jälkeen – ennen sulakkeen vaihtamista •...
- Page 294 Yleisiä turvallisuusohjeita MCA1215 – MCA2440 Turvallisuus laitteen asentamisen yhteydessä VAARA! • Älä asenna laitetta paikkoihin, joissa on olemassa kaasu- tai pölyräjähdyksen vaara. HUOMIO! • Huomaa tukeva seisonta. Laite täytyy sijoittaa ja kiinnittää niin vakaasti, että se ei voi kaatua tai pudota.
- Page 295 MCA1215 – MCA2440 Yleisiä turvallisuusohjeita • Älä aseta 230 V -verkkojohtoa ja 12 V -tasavirtajohtoa samaan johtoka- navaan (putkitus). • Johtimia ei saa asettaa löysälle tai teräville taitteille. • Kiinnitä johtimet hyvin. • Älä kisko johtimista. Laitteen käyttöturvallisuus VAARA! Sähköiskusta johtuva hengenvaara! •...
- Page 296 Yleisiä turvallisuusohjeita MCA1215 – MCA2440 Turvallisuus akkuja käsiteltäessä VAROITUS! • Akuissa voi olla voimakkaasti vaikuttavia ja syövyttäviä happoja. Vältä kaikkea kosketusta akkunesteiden kanssa. Jos joudut kosketuksiin akkunesteiden kanssa, huuhtele kyseessä oleva ruumiinosa huolelli- sesti vedellä. Hakeudu happovammatapauksessa ehdottomasti lääkäriin. HUOMIO! •...
-
Page 297: Määräysten Mukainen Käyttö
MCA-akkulaturit huolehtivat käyttö- tai käynnistysakun jatkuvasta latauksesta. Voit ladata akkuja tai pitää niitä suurella kapasiteettitasolla: • 12 V:n akut: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • 24 V:n akut: MCA2415, MCA2425, MCA2440 MCA-akkulaturi on tarkoitettu seuraavien akkutyyppien lataamiseen: •... -
Page 298: Lisävarusteet
Lisävarusteet MCA1215 – MCA2440 Lisävarusteet Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen): Nimitys Tuotenro Kaukosäädin MCA-RC1 9600000100 Lämpötila-anturi MCA-TS1 9600000099 Akkuanturi MCA-HS1 (IBS) 9600000101 Akkuhallintajärjestelmä PerfectControl MPC01 9600000122 Tekninen kuvaus Kevyen painonsa ja kompaktin rakenteensa ansiosta akkulaturi sopii ongelmitta mat- kailuautoihin, hyötyajoneuvoihin tai moottori- ja purjeveneisiin. Se lataa akkuja, joita käytetään ajoneuvoissa tai veneissä... - Page 299 • MCA1215: sopii käyttöakun ja käynnistysakun lataamiseen • MCA1225, MCA1235: sopii yhden tai kahden käyttöakun ja yhden käynnistys- akun lataamiseen • MCA1250, MCA1280: sopii jopa kolmen käyttöakun lataamiseen • MCA2415: sopii yhden tai kahden käyttöakun lataamiseen • MCA2425, MCA2440: sopii jopa kolmen käyttöakun lataamiseen Tunnista laitteesi katsomalla tyyppikilven tuotenumeroa.
- Page 300 Tekninen kuvaus MCA1215 – MCA2440 Akkulaturitoiminto Latausominaisuudet kuvataan modifioidulla IU0U-käyrällä. 100 % 1: I-vaihe (Bulk) Latauksen alussa tyhjää akkua ladataan vakiovirralla (100 % latausvirta), kunnes akku- jännite on saavuttanut latausjännitteen. Kun akku saavuttaa tämän jännitetason, latausvirta pienenee. 2, 3, 4: U0-vaihe (Absorptio) Nyt alkaa 3-vaiheinen absorptio-latausvaihe (U0-vaihe), jonka kesto riippuu akusta.
-
Page 301: Laitteen Asentaminen
MCA1215 – MCA2440 Laitteen asentaminen 6: Elvytys 12 päivän välein Akkulaturi kytkeytyy 12 päivän välein akun elvyttämiseksi 85 minuutin ajaksi takaisin vaiheeseen 1. Tällä estetään mahdolliset väsymisilmiöt kuten sulfatoituminen. Laitteen asentaminen Noudata asennuspaikkaa valitessasi seuraavia ohjeita: • Laite voidaan asentaa sekä pystysuoraan että vaakasuoraan. •... -
Page 302: Laitteen Liittäminen
Laitteen liittäminen MCA1215 – MCA2440 Laitteen kiinnittämiseen tarvitset: • pultteja (M4) ja prikkoja sekä itsestäänlukittuvia muttereita tai • pelti- tai puuruuveja Kiinnitä laite seuraavalla tavalla: ➤ Pidä laitetta valitsemassasi paikassa. ➤ Merkitse kiinnityspisteet. ➤ Ruuvaa laite paikalleen kiertämällä aina yksi ruuvi pidikkeissä olevien reikien läpi. Laitteen liittäminen Liittäminen akkuun ja jännitteensyöttöön Akun liittäminen... - Page 303 MCA1215 – MCA2440 Laitteen liittäminen ➤ Vedä akkulaturin plusjohto akun plusnapaan ja liitä se siihen. ➤ Vedä akkulaturin miinusjohto akun miinusnapaan ja liitä se siihen. 230 V -jännitteen liittäminen ➤ Työnnä mukana toimitettu 230 V -liitäntäjohto MCA-akkulaturin liittimeen ”AC INPUT”. ➤...
- Page 304 Laitteen liittäminen MCA1215 – MCA2440 Lataaminen IBS-akkuanturin MCA-HS1 (lisävaruste) avulla (vain 12 V) ➤ Liitä akkuanturi liitäntään TEMP/LIN. ✓ Akkuanturi lähettää akkulämpötilan ja akkujännitteen tiedot LIN-tietoliikennepor- tin kautta laturille. Nyt latausjännitettä säädellään lämpötilasta riippuvasti. Lisäksi kompensoidaan myös liitosjohtojen mahdollinen jännitehävikki. Lataus akkuhallintajärjestelmällä...
- Page 305 MCA1215 – MCA2440 Laitteen liittäminen Liitäntäkaaviot Esimerkkiliitäntäkaavio 12 V: katso kuva 5, sivulla 6 Kohta – Selitys/toiminto kuva 5, sivulla 6 MCA-laturi Sähkölaite PerfectControl MPC01 12 V -akkuanturi IBS 12 V -akku Sulake Käynnistysakku Esimerkkiliitäntäkaavio 24 V: katso kuva 6, sivulla 6 Kohta –...
- Page 306 Laitteen liittäminen MCA1215 – MCA2440 Napakytkennät TEMP/LIN1-linjaliittimen navat on kytketty seuraavasti: Napa Kytkentä kuva 7, sivulla 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + LIN2-linjaliittimen navat on kytketty seuraavasti: Napa Kytkentä kuva 7, sivulla 6 R_VCC BAT – BAT –...
- Page 307 MCA1215 – MCA2440 Laitteen liittäminen EBS-liittimen (käynnistysakun liitäntä) navat on kytketty seuraavasti: Napa Kytkentä kuva 9, sivulla 6 – DIP-kytkinten säätäminen Voit sovittaa laitteen DIP-kytkimen avulla. S1 säätää jännitearvon, jolla laite vaihtaa I-vaiheesta (Bulk) U0-vaiheeseen (Absorp- tion) (katso myös kap. ”Akkulaturitoiminto” sivulla 300). S3:n täytyy olla asennossa ”OFF”.
- Page 308 Laitteen liittäminen MCA1215 – MCA2440 S4 määrää tuuletintoiminnan. Jos S4 on asennossa ”On”, tuuletin kytketään unitilaan (tila, jossa ääniä on vähennetty). Jos S4 on asennossa ”Off”, tuuletinta ei säädellä. ➤ Säädä DIP-kytkimillä (kuva a sivulla 7) halutut toiminnot ja arvot: –...
-
Page 309: Laitteen Käyttö
MCA1215 – MCA2440 Laitteen käyttö Laitteen käyttö ➤ Aseta päälle/pois-kytkin asentoon ”On”. Pois kytkemistä varten aseta päälle/pois-kytkin asentoon ”Off”. ✓ Lataustilasta riippuen akkulaturi käynnistyy latauksella tai tuottaa ylläpitolatausvir- taa. ✓ Tila-LED (kuva 1 5, sivulla 3) osoittaa toimintatilan (katso seuraavaa taulukkoa ja kap. - Page 310 Laitteen käyttö MCA1215 – MCA2440 Jos olet liittänyt kaukosäätimen MCA-RC1 (lisävaruste) ➤ Kytke unitila (tila, jossa ääniä on vähennetty) päälle tai pois painikkeella ”Sleep Mode” (kuva 0 2, sivulla 7). Unitilassa tuuletinta ei säädellä. ✓ MCA-RC1:n LED (kuva 0 1, sivulla 7) osoittaa toimintatilan (katso seuraavaa taulukkoa).
-
Page 311: Laitteen Hoitaminen Ja Puhdistaminen
MCA1215 – MCA2440 Laitteen hoitaminen ja puhdistaminen Laitteen hoitaminen ja puhdistaminen HUOMAUTUS! Älä käytä puhdistamiseen teräviä tai kovia välineitä, koska tämä voi johtaa laitteen vahingoittumiseen. ➤ Irrota laite 230 V -virransyötöstä. ➤ Irrota laite akusta. ➤ Suojaa laite niin, ettei sitä voi kytkeä uudelleen päälle. ➤... -
Page 312: Vianetsintä
Vianetsintä MCA1215 – MCA2440 Vianetsintä LED ”Status” (kuva 1 5, sivulla 3) ilmaisee virheen: LED-näyttö Poistaminen Punainen hidas vilkku Akun alijännite tai akun Tarkasta akku. ylijännite Kytke akkulaturi pois päältä ja takaisin päälle. Viallinen akku Vaihda akku. Punainen nopea Terminen ylikuormitus Huolehdi akkulaturin tai akun vilkku paremmasta tuuletuksesta. -
Page 313: Tuotevastuu
MCA1215 – MCA2440 Tuotevastuu Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat: • kopio ostolaskusta, jossa näkyy ostopäivä, •... -
Page 314: Tekniset Tiedot
Tekniset tiedot MCA1215 – MCA2440 Tekniset tiedot Yleiset tekniset tiedot MCA12xx, MCA24xx Akkutyypit: Lyijyhappo, geeli, AGM, Li-ion Lämmönpoisto: Tuuletin Lataustila: 5-portainen Ympäristön maksimilämpötila: –20 °C … +50 °C Varastointilämpötila: –40 °C … +85 °C Ilmankosteus: 20 – 90 % Lämpötilakerroin: ±... - Page 315 16 V Akkulaturin ylikuumeneminen: 100 °C ± 5 °C (sisäisesti mitattu) Akun ylikuumeneminen: 52 °C ± 5 °C (akkuanturilla) Tulon tiedot MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Nimellinen tulojännite: 90 – 260 Vw Tehokertoimen korjaus: > 97 % (täyskuorma) Tulotaajuus: 50 Hz – 60 Hz Hyötysuhde 230 Vw:...
- Page 316 Tekniset tiedot MCA1215 – MCA2440 Lähdön tiedot MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Latausjännite: 14,4 V / 14,7 V Ylläpitolataus: 13,8 V Nimellislatausvirta: 15 A 25 A 35 A 50 A 80 A Latausvirta: 0 – 15 A 0 – 25 A 0 –...
- Page 317 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Paino: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Mitat P x L x K (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Paino: 3,1 kg...
- Page 318 MCA1215 – MCA2440 Прочтите данную инструкцию перед монтажом и вводом в эксплуата- цию и сохраните ее. В случае передачи продукта передайте инструк- цию следующему пользователю. Оглавление Пояснение символов......... .319 Общие...
-
Page 319: Пояснение Символов
MCA1215 – MCA2440 Пояснение символов Пояснение символов ОПАСНОСТЬ! Указания по технике безопасности: Несоблюдение ведет к смертельному исходу или тяжелым травмам. ПРЕДУПРЕЖДЕНИЕ! Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам. ОСТОРОЖНО! Указания по технике безопасности: Несоблюдение может привести... - Page 320 Общие указания по технике безопасности MCA1215 – MCA2440 Основные указания по технике безопасности ОПАСНОСТЬ! • В случае пожара используйте огнетушитель, пригодный для туше- ния электрооборудования. ПРЕДУПРЕЖДЕНИЕ! • Используйте прибор только по назначению. • Отсоединяйте прибор от сети – перед каждой чисткой и уходом –...
- Page 321 MCA1215 – MCA2440 Общие указания по технике безопасности ВНИМАНИЕ! • Перед вводом в эксплуатацию сравните значения напряжения, ука- занные на заводской табличке, с характеристиками имеющегося источника питания. • Следите за тем, чтобы другие предметы не вызывали короткого замыкания на контактах прибора. •...
- Page 322 Общие указания по технике безопасности MCA1215 – MCA2440 Техника безопасности при присоединении прибора к электрической сети ОПАСНОСТЬ! Опасность для жизни из-за поражения электрическим током! • При установке на катерах: Неправильная установка электроприборов на катерах может при- водить к повреждению катера коррозией. Доверьте выполнение установки...
- Page 323 MCA1215 – MCA2440 Общие указания по технике безопасности Техника безопасности при работе прибора ОПАСНОСТЬ! Опасность для жизни из-за поражения электрическим током! • Не беритесь голыми руками за оголенные провода. Это прежде всего касается работы от сети переменного тока. • Для того, чтобы в случае опасности прибор можно было быстро отсоединить...
- Page 324 Общие указания по технике безопасности MCA1215 – MCA2440 Техника безопасности при обращении с аккумуляторными батареями ПРЕДУПРЕЖДЕНИЕ! • Аккумуляторные батареи могут содержать агрессивные и едкие электролиты. Избегайте любого контакта с электролитом. В случае контакта с электролитом тщательно промойте соответствующую часть тела водой. При...
-
Page 325: Использование По Назначению
Зарядные устройства MCA служат для непрерывного заряда питающих или стар- терных батарей. Благодаря этому можно заряжать батареи или поддерживать их высокий уровень емкости: • Батареи 12 В: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • Батареи 24 В: MCA2415, MCA2425, MCA2440 Зарядные устройства MCA служат для зарядки следующих аккумуляторных бата- рей:... -
Page 326: Объем Поставки
Объем поставки MCA1215 – MCA2440 Объем поставки Кол-во Наименование Устройство для заряда аккумуляторных батарей Соединительный кабель 230 В Инструкция по монтажу и эксплуатации Перед вводом прибора в эксплуатацию проверьте, имеются ли все входящие в объем поставки детали. Принадлежности Продается в качестве принадлежности (не входит в объем поставки): Наименование... -
Page 327: Техническое Описание
ной батареи • MCA1225, MCA1235: пригоден для зарядки двух питающих батарей и одной стартерной батареи • MCA1250, MCA1280: пригоден для зарядки трех питающих батарей • MCA2415: пригоден для зарядки двух питающих батарей • MCA2425, MCA2440: пригоден для зарядки трех питающих батарей... - Page 328 Техническое описание MCA1215 – MCA2440 Органы управления и разъемы УКАЗАНИЕ Изображена версия для континентальной Европы. Поз. на Пояснение/функция рис. 1, стр. 3 Гнездо подключения к сети Разъем LIN2-шины Разъем TEMP/LIN1-шины Гнездо CN2 для аварийной сигнализации и вентилятора Светодиодный индикатор состояния DIP-переключатель...
- Page 329 MCA1215 – MCA2440 Техническое описание Функция заряда батареи Характеристика режима заряда называют модифицированную характеристику IU0U. 100 % 1: I-фаза (Bulk) В начале процесса заряда разряженная аккумуляторная батарея заряжается неиз- менным током (зарядный ток 100 %) до тех пор, пока напряжение батареи не достигнет...
-
Page 330: Монтаж Прибора
Монтаж прибора MCA1215 – MCA2440 5: U-фаза (Float) После U0-фазы зарядное устройство переключается на постоянную подзарядку (U-фаза). Если присоединены потребители постоянного тока, то их питание осуществля- ется от прибора. Только если требуемая мощность превышает мощность при- бора, то эта дополнительная мощность отбирается от батареи. При этом батарея разряжается... - Page 331 MCA1215 – MCA2440 Монтаж прибора ВНИМАНИЕ! Прежде, чем просверлить какие-либо отверстия, убедитесь в том, что электрические кабели или другие детали автомобиля не будут повреждены при сверлении, пилении и обработке напильником. Для установки и монтажа требуется следующий инструмент: • разметочный штифт •...
-
Page 332: Присоединение Прибора
Присоединение прибора MCA1215 – MCA2440 Присоединение прибора Присоединение к батарее и источнику питания Присоединение аккумуляторной батареи При присоединении батареи соблюдайте следующие указания: ОСТОРОЖНО! • Избегайте любого контакта с электролитом. • Запрещается заряжать батареи с коротким замыканием элемен- тов, т. к. в связи с перегревом батареи могут образовываться взры- воопасные... - Page 333 MCA1215 – MCA2440 Присоединение прибора Варианты заряда рис. 3, стр. 5 рис. 4, стр. 5 Датчик батареи Perfect Control Пульт дистанцион- Датчик температуры MCA-HS1 (IBS) MPC01 ного управления MCA-TS1 или (только 12 B) (только 12 B) MCA-RC1 Датчик батареи MCA-HS1 (IBS) (только...
- Page 334 Присоединение прибора MCA1215 – MCA2440 Зарядка с Система управления батареями Perfect Control MPC 01 (принадлежность) (только 12 B) ➤ Установите DIP-переключатели 1 – 3 на зарядном устройстве MCA в положе- ние «ON» (гл. «Настройка DIP-переключателей» на стр. 336). Подробная информация приведена в инструкции по эксплуатации MPC01. Зарядка...
- Page 335 MCA1215 – MCA2440 Присоединение прибора Разводка штырьков Штырьки гнезда TEMP/LIN1-шины имеют следующую разводку: Штырек в Разводка рис. 7, стр. 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + Штырьки гнезда LIN2-шины имеют следующую разводку: Штырек в Разводка рис. 7, стр. 6 R_VCC BAT –...
- Page 336 Присоединение прибора MCA1215 – MCA2440 Штырьки гнезда CN2 (аварийная сигнализация и управление вентилятором) имеют следующую разводку: Штырек в Разводка рис. 8, стр. 6 NC (Normally Closed): контакт покоя NO (Normally Open): рабочий контакт COM (Common): переключающий контакт Управление режима сна 4 –...
- Page 337 MCA1215 – MCA2440 Присоединение прибора S3 включает режим мощности, если или S1, или S2, или оба переключателя нахо- дятся в положении «Off». В режиме мощности защита от короткого замыкания, повышенного напряжения и перегрева управляется внутренним датчиком. Если S1, S2 и S3 находятся в положении «On», то активировано управление через внешние...
-
Page 338: Использование Прибора
Использование прибора MCA1215 – MCA2440 – Активирование управления для внешних устройств (например, MPC01, не действует для MCA RC1): Переключатель 1 Переключатель 2 Переключатель 3 – Включение режима сна: Переключатель 4 Использование прибора ➤ Установите выключатель в положение «On». Для выключения установите выключатель в положение «Off». ✓... - Page 339 MCA1215 – MCA2440 Использование прибора УКАЗАНИЕ В случае неисправности (светодиодный индикатор состояния красный) прочтите гл. «Устранение неисправностей» на стр. 341). Если Вы присоединили пульт дистанционного управления MCA-RC1 (принадлежность) ➤ Включите или выключите режим сна (режим с пониженным шумом) кнопкой «Sleep Mode» (рис. 0 2, стр. 7). В...
-
Page 340: Уход И Очистка Прибора
Уход и очистка прибора MCA1215 – MCA2440 Уход и очистка прибора ВНИМАНИЕ! Не использовать для очистки острые или твердые инструменты, т. к. это может привести к повреждениям прибора. ➤ Отсоедините прибор от электропитания 230 В. ➤ Отсоедините прибор от аккумуляторной батареи. ➤... -
Page 341: Устранение Неисправностей
MCA1215 – MCA2440 Устранение неисправностей Устранение неисправностей Светодиод «Status» (рис. 1 5, стр. 3) указывает неисправность: Светодиодный Причина Устранение индикатор Красный, медленно Повышенное или понижен- Проверьте батарею. мигает ное напряжение батареи Выключите и снова включите зарядное устройство. Неисправность батареи Замените батарею. Красный, быстро... -
Page 342: Гарантия
Гарантия MCA1215 – MCA2440 Гарантия Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию. В целях проведения ремонта или гарантийного обслуживания Вы должны также послать... -
Page 343: Технические Данные
MCA1215 – MCA2440 Технические данные Технические данные Общие технические данные MCA12xx, MCA24xx Типы батарей: Свинцово-кислотные, гелевые, AGM, литий-ионные Отвод тепла: Вентилятор Режим заряда: 5-ступенчатый Максимальная окружающая температура: –20 °C – +50 °C Температура хранения: –40 °C – +85 °C Относительная влажность воздуха: 20 –... - Page 344 Перегрев зарядного устройства: 100 °C ± 5 °C (измеряется внутри) Перегрев батареи: 52 °C ± 5 °C (с помощью датчика батареи) Входные параметры MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Входное номинальное 90 – 260 Вw напряжение: Компенсация коэффициента > 97 % (полная нагрузка) мощности:...
- Page 345 MCA1215 – MCA2440 Технические данные Выходные параметры MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Зарядное напряжение: 14,4 В / 14,7 В Постоянная подзарядка: 13,8 В Номинальный зарядный ток: 15 A 25 A 35 A 50 A 80 A Зарядный ток: 0 – 15 А...
- Page 346 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Вес: 1,6 кг 1,7 кг 1,9 кг MCA1250 MCA1280 Размеры, Д x Ш x В (мм): 283 x 208,5 x 75 303 x 208.5 x 75 Вес: 3,1 кг...
- Page 347 MCA1215 – MCA2440 Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy. Spis treści Objaśnienie symboli ......... . 348 Ogólne wskazówki bezpieczeństwa .
-
Page 348: Objaśnienie Symboli
Objaśnienie symboli MCA1215 – MCA2440 Objaśnienie symboli NIEBEZPIECZEŃSTWO! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie powoduje śmierć lub ciężkie obrażenia ciała. OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała. OSTROŻNIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała. UWAGA! Nieprzestrzeganie może prowadzić... - Page 349 MCA1215 – MCA2440 Ogólne wskazówki bezpieczeństwa Podstawowe zasady bezpieczeństwa NIEBEZPIECZEŃSTWO! • W przypadku pożaru należy użyć gaśnicy odpowiedniej do zastoso- wania w przypadku urządzeń elektrycznych. OSTRZEŻENIE! • Urządzenie należy wykorzystywać zgodnie z jego przeznaczeniem. • Urządzenie należy odłączyć od sieci –...
- Page 350 Ogólne wskazówki bezpieczeństwa MCA1215 – MCA2440 UWAGA! • Przed uruchomieniem należy porównać dane dotyczące napięcia na tabliczce znamionowej z dostępnym źródłem zasilania. • Należy zwrócić uwagę na to, aby inne przedmioty nie spowodowały zwarcia przy stykach urządzenia. • Wtyczki nie wolno nigdy wyciągać z gniazdka, ciągnąc za przewód przyłączeniowy.
- Page 351 MCA1215 – MCA2440 Ogólne wskazówki bezpieczeństwa Bezpieczeństwo podczas elektrycznego podłączenia urządzenia NIEBEZPIECZEŃSTWO! Zagrożenie życia w wyniku porażenia prądem! • Instalacja na łodziach: W przypadku nieprawidłowej instalacji urządzeń elektrycznych na łodziach mogą wystąpić szkody spowodowane korozją. Instalację urządzenia należy zlecić wykwalifikowanemu elektrykowi specjalizują- cemu się...
- Page 352 Ogólne wskazówki bezpieczeństwa MCA1215 – MCA2440 Bezpieczeństwo podczas eksploatacji urządzenia NIEBEZPIECZEŃSTWO! Zagrożenie życia w wyniku porażenia prądem! • Nigdy nie wolno chwytać gołymi rękami nieosłoniętych przewodów. Dotyczy to przede wszystkim zasilania z sieci prądu przemiennego. • Aby w razie niebezpieczeństwa można było szybko odłączyć urządze- nie od sieci, gniazdo sieciowe musi znajdować...
- Page 353 MCA1215 – MCA2440 Ogólne wskazówki bezpieczeństwa Bezpieczeństwo użytkowania baterii/akumulatorów OSTRZEŻENIE! • Baterie mogą zawierać agresywne oraz żrące kwasy. Należy unikać wszelkiego kontaktu ciała z cieczą znajdującą się w baterii. W przy- padku dotknięcia cieczy baterii należy dane miejsce dokładnie spłukać wodą. W razie obrażeń...
-
Page 354: Użytkowanie Zgodne Z Przeznaczeniem
Służą one do ciągłego ładowania akumulatorów zasilających bądź rozruchowych. Dzięki temu możliwe jest ładowanie akumulatorów lub utrzymywanie ich pojemno- ści na wysokim poziomie. • Akumulatory 12 V: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • Akumulatory 24 V: MCA2415, MCA2425, MCA2440 Ładowarki akumulatorów MCA służą do ładowania akumulatorów poniższych typów:... -
Page 355: Zakres Dostawy
MCA1215 – MCA2440 Zakres dostawy Zakres dostawy Ilość Nazwa Ładowarka akumulatorowa Przewód przyłączeniowy 230 V Instrukcja montażu i obsługi Przed uruchomieniem urządzenia należy sprawdzić, czy nie brakuje żadnej części objętej zakresem dostawy. Osprzęt Elementy dostępne jako osprzęt (nieobjęte zakresem dostawy): Nazwa Nr produktu Pilot MCA-RC1... -
Page 356: Opis Techniczny
• MCA1215: do ładowania jednego akumulatora zasilającego i jednego rozruchowego • MCA1225, MCA1235: do ładowania maksymalnie dwóch akumulatorów zasilających i jednego rozruchowego • MCA1250, MCA1280: do ładowania maksymalnie trzech akumulatorów zasilających • MCA2415: do ładowania maksymalnie dwóch akumulatorów zasilających • MCA2425, MCA2440: do ładowania maksymalnie trzech akumulatorów zasilających... - Page 357 MCA1215 – MCA2440 Opis techniczny Elementy obsługi i podłączenia WSKAZÓWKA Ilustracja przedstawia wersję na Europę kontynentalną Poz. na Objaśnienie/Funkcja rys. 1, strona 3 Zasilanie sieciowe Dioda LED statusu Przełącznik DIP Przyłącze magistrali LIN2 Przyłącze magistrali TEMP/LIN1 Uchwyty na akumulator (+) Gniazdo CN2 do alarmu i wentylatora Uchwyty na akumulator (–) Złącze dla akumulatora rozruchowego (tylko MCA1215, MCA1225,...
- Page 358 Opis techniczny MCA1215 – MCA2440 Funkcja ładowania akumulatora Charakterystyka ładowania jest oznaczona jako zmodyfikowana krzywa charaktery- styczna IU0U. 100 % 1: Faza I (Bulk) Na początku operacji ładowania pusty akumulator zostanie załadowany prądem sta- łym (100 % prądu ładowania), aż napięcie akumulatora osiągnie napięcie ładowania. Po osiągnięciu przez akumulator tego poziomu napięcia, prąd ładowania zmaleje.
-
Page 359: Montaż Urządzenia
MCA1215 – MCA2440 Montaż urządzenia 5: Faza U (Float) Po fazie U0 ładowarka akumulatorowa przełącza się na ładowanie konserwacyjne (faza U). Jeśli podłączone są odbiorniki DC, będą one zasilane przez urządzenie. Ta dodat- kowa moc pochodząca z akumulatora zostanie pobrana dopiero wówczas, gdy wymagana moc przewyższa pojemność... - Page 360 Montaż urządzenia MCA1215 – MCA2440 UWAGA! Przed wykonaniem jakichkolwiek nawierceń należy się upewnić, że kable elektryczne oraz inne części samochodu nie zostaną uszkodzone w wyniku wiercenia i piłowania. Do instalacji i montażu potrzebne są następujące narzędzia: • Ołówek do zaznaczania •...
-
Page 361: Podłączanie Urządzenia
MCA1215 – MCA2440 Podłączanie urządzenia Podłączanie urządzenia Podłączanie do akumulatora i źródła zasilania Podłączanie akumulatora Podczas podłączania akumulatora należy stosować się do następujących wskazó- wek: OSTROŻNIE! • Należy unikać wszelkiego kontaktu z cieczą znajdującą się w akumulatorze. • Nie wolno ładować baterii ze zwarciem komór, ponieważ w wyniku przegrzania baterii może dojść... - Page 362 Podłączanie urządzenia MCA1215 – MCA2440 Podłączanie do źródła napięcia 230 V ➤ Należy włożyć dostarczony kabel przyłączeniowy 230 V do gniazda ładowarki akumulatorów MCA „AC INPUT”. ➤ Urządzenie należy podłączyć za pomocą kabla przyłączeniowego 230 V do uziemionego i zabezpieczonego bezpiecznikiem różnicowoprądowym gniazda sieciowego 230 V.
- Page 363 MCA1215 – MCA2440 Podłączanie urządzenia Ładowanie z czujnikiem akumulatora IBS MCA-HS1 (osprzęt) (tylko 12 V) ➤ Czujnik akumulatora należy podłączyć do złącza TEMP/LIN. ✓ Po podłączeniu czujnik wyśle informację o temperaturze i napięciu akumulatora poprzez port komunikacji LIN do ładowarki. Wówczas napięcie ładowane zosta- nie zmodyfikowane w zależności od temperatury.
- Page 364 Podłączanie urządzenia MCA1215 – MCA2440 Schematy połączeń Przykładowy schemat połączeń 12 V: zob. rys. 5, strona 6 Poz. na Objaśnienie/Funkcja rys. 5, strona 6 Ładowarka MCA Odbiornik PerfectControl MPC01 Czujnik akumulatora 12 V IBS Akumulator 12 V Bezpiecznik Akumulator rozruchowy Przykładowy schemat połączeń...
- Page 365 MCA1215 – MCA2440 Podłączanie urządzenia Opis pinów Piny gniazda magistrali TEMP/LIN są przypisane następująco: Pin na Opis rys. 7, strona 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + Piny gniazda magistrali LIN2 są przypisane następująco: Pin na Opis rys.
- Page 366 Podłączanie urządzenia MCA1215 – MCA2440 Piny gniazda CN2 (sygnał alarmu i sterowanie wentylatorem) są przypisane następująco: Pin na Opis rys. 8, strona 6 NC (Normally Closed): Styk spoczynkowy NO (Normally Open): Styk roboczy COM (Common): Styk zmienny Sterowanie trybem uśpienia 4 –...
- Page 367 MCA1215 – MCA2440 Podłączanie urządzenia Jeśli przełączniki S1, S2 i S3 znajdują się w pozycji „On”, oznacza to, że włączone jest sterowanie z urządzeń zewnętrznych. W tym trybie np. typ akumulatora i napięcie ładowania są ustawiane przez urządzenie zewnętrzne. S4 określa działanie wentylatora. Jeśli przełącznik S4 znajduje się w pozycji „On”, wentylator zostaje przełączony na tryb uśpienia (tryb z redukcją...
-
Page 368: Eksploatacja Urządzenia
Eksploatacja urządzenia MCA1215 – MCA2440 – Ustawianie trybu uśpienia Przełącznik 4 Eksploatacja urządzenia ➤ Należy ustawić przełącznik w pozycji „On”. Aby wyłączyć, należy ustawić przełącznik w pozycji „Off”. ✓ W zależności od poziomu naładowania akumulatora ładowarka zaczyna ładować lub dostarcza prąd konserwacyjny. ✓... - Page 369 MCA1215 – MCA2440 Eksploatacja urządzenia W przypadku podłączenia pilota MCA-RC1 (akcesoria) ➤ Należy włączyć lub wyłączyć tryb uśpienia (tryb z redukcją poziomu szumu) za pomocą przycisku „Sleep Mode” (rys. 0 2, strona 7). W trybie uśpienia regulacja wentylatora nie ma miejsca. ✓...
-
Page 370: Pielęgnacja I Czyszczenie Urządzenia
Pielęgnacja i czyszczenie urządzenia MCA1215 – MCA2440 Pielęgnacja i czyszczenie urządzenia UWAGA! Do czyszczenia nie należy używać ostrych i twardych środków; mogą one uszkodzić urządzenie. ➤ Urządzenie należy odłączyć od zasilania prądem 230 V. ➤ Urządzenie należy odłączyć od akumulatora. ➤... -
Page 371: Usuwanie Usterek
MCA1215 – MCA2440 Usuwanie usterek Usuwanie usterek Dioda LED „Status” (rys. 1 5, strona 3) wskazuje usterkę: Wskaźnik LED Przyczyna Usuwanie Światło czerwone, Napięcie dolne lub Sprawdzić akumulator. powolne miganie przepięcie akumulatora W tym celu należy wyłączyć i ponownie włączyć ładowarkę akumulatorową. -
Page 372: Gwarancja
Gwarancja MCA1215 – MCA2440 Gwarancja Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu. W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie: • kopii rachunku z datą zakupu, • informacji o przyczynie reklamacji lub opisu wady. Utylizacja ➤ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu. -
Page 373: Dane Techniczne
MCA1215 – MCA2440 Dane techniczne Dane techniczne Ogólne dane techniczne MCA12xx, MCA24xx Typ akumulatorów: Ołowiowy-kwasowy, żelowy, litowo-jonowy, AGM Odprowadzanie ciepła: Wentylatory Tryb ładowania: 5-stopniowy Maksymalna temperatura otoczenia: –20 °C – +50 °C Temperatura przechowywania: –40 °C – +85 °C Wilgotność powietrza: 20 –... - Page 374 100 °C ± 5 °C (mierzona wewnątrz) akumulatorów: Zbyt wysoka temperatura akumulatora: 52 °C ± 5°C (z czujnikiem akumulatora) Dane wejściowe MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Wejściowe napięcie 90 – 260 Vw znamionowe: Korekta współczynnika mocy: > 97 % (pełne obciążenie) Częstotliwość...
- Page 375 MCA1215 – MCA2440 Dane techniczne Dane wyjściowe MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Napięcie ładowania: 14,4 V / 14,7 V Ładowanie konserwacyjne: 13,8 V Prąd znamionowy ładowania: 15 A 25 A 35 A 50 A 80 A Prąd ładowania: 0 – 15 A 0 –...
- Page 376 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Masa: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Wymiary D x Sz x W (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Masa: 3,1 kg...
-
Page 377: Do Prevádzky
MCA1215 – MCA2440 Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku ďalšiemu používateľovi mu odovzdajte aj tento návod. Obsah Vysvetlenie symbolov ......... 378 Všeobecné... -
Page 378: Vysvetlenie Symbolov
Vysvetlenie symbolov MCA1215 – MCA2440 Vysvetlenie symbolov NEBZPEČENSTVO! Bezpečnostný pokyn: Nerešpektovanie vedie k smrti alebo k t’ažkému zraneniu. VÝSTRAHA! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k smrti alebo k t’ažkému zraneniu. UPOZORNENIE! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k zraneniam. POZOR! Nerešpektovanie môže viest’ k materiálnym škodám a môže ovplyvnit’ funkciu zariadenia. - Page 379 MCA1215 – MCA2440 Všeobecné bezpečnostné upozornenia Základná bezpečnosť NEBZPEČENSTVO! • V prípade požiaru použite hasiaci prístroj, ktorý je vhodný na elektrické prístroje. VÝSTRAHA! • Používajte prístroj iba na účely, na ktoré je určený. • Odpojte prístroj od siete – pred každým čistením a ošetrením, –...
- Page 380 Všeobecné bezpečnostné upozornenia MCA1215 – MCA2440 Bezpečnosť pri montáži prístroja NEBZPEČENSTVO! • Nemontujte prístroj v oblastiach, v ktorých existuje nebezpečenstvo výbuchu plynov alebo prachu. UPOZORNENIE! • Dávajte pozor na bezpečné postavenie. Prístroj musí byť postavený a upevnený tak bezpečne, aby sa nemohol prevrátiť...
- Page 381 MCA1215 – MCA2440 Všeobecné bezpečnostné upozornenia POZOR! • Použite prázdne rúrky alebo káblové priechodky, keď sa káble musia prevliecť cez plechové steny alebo iné steny s ostrými hranami. • Neuložte 230 V sieťové káble a 12 V káble jednosmerného prúdu v rovnakom káblovom kanáli (prázdna rúrka).
- Page 382 Všeobecné bezpečnostné upozornenia MCA1215 – MCA2440 POZOR! • Dávajte pozor na to, aby neboli vstupy a výstupy vzduchu na prístroji zakryté. • Dbajte na dobré vetranie. Bezpečnosť pri manipulácii s batériami VÝSTRAHA! • Batérie môžu obsahovať agresívne alebo dráždivé kyseliny. Zabráňte akémukoľvek kontaktu tela s kvapalinou batérií.
-
Page 383: Používanie V Súlade S Určením
Automatické nabíjačky MCA slúžia na nepretržité nabíjanie napájacích alebo štarto- vacích batérií. Takto môžu batérie nabíjať alebo udržiavať ich vysokú úroveň kapa- city: • 12 V batérie: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • 24 V batérie: MCA2415, MCA2425, MCA2440 Nabíjačky MCA slúžia na nabíjanie nasledujúcich typov batérií: •... -
Page 384: Obsah Dodávky
Obsah dodávky MCA1215 – MCA2440 Obsah dodávky Množstvo Označenie Nabíjačka batérií 230 V prípojný kábel Návod na montáž a obsluhu Pred uvedením prístroja do prevádzky skontrolujte, či sú všetky časti patriace k dodávke kompletné. Príslušenstvo Dostupné ako príslušenstvo (nie je súčasťou dodávky): Označenie Č. -
Page 385: Technický Opis
• MCA1225, MCA1235: vhodné na nabíjanie až dvoch napájacích batérií a jednej štartovacej batérie • MCA1250, MCA1280: vhodné na nabíjanie až troch napájacích batérií • MCA2415: vhodné na nabíjanie až dvoch napájacích batérií • MCA2425, MCA2440: vhodné na nabíjanie až troch napájacích batérií... - Page 386 Technický opis MCA1215 – MCA2440 Ovládacie prvky a pripojenia POZNÁMKA Na obrázku je verzia pre Európu. Pol. na Vysvetlenie/Funkcia obr. 1, strane 3 Sieťové pripojenie Pripojenie LIN2 zbernice Pripojenie TEMP/LIN1 zbernice CN2 zásuvka pre alarm a ventilátor LED stavu DIP spínač Batériové...
- Page 387 MCA1215 – MCA2440 Technický opis Funkcia nabíjania batérií Charakteristika nabíjania sa bude označovať ako modifikovaná IU0U charakteristika. 100 % 1: I fáza (celok) Na začiatku procesu nabíjania sa prázdna batéria bude nabíjať konštantným prúdom (100 % nabíjací prúd), pokým sa nedosiahne napätie batérie. Ak batéria dosiahne túto úroveň...
-
Page 388: Montáž Prístroja
Montáž prístroja MCA1215 – MCA2440 6: 12-dňové udržiavanie stavu Každých 12 dní sa nabíjačka batérie na 85 min prepne späť do fázy 1, aby batériu oživila. Tým sa zabráni eventuálnym príznakom únavy batérie, napr. sulfatácii. Montáž prístroja Pri výbere miesta montáže dodržiavajte nasledovné inštrukcie: •... -
Page 389: Pripojenie Prístroja
MCA1215 – MCA2440 Pripojenie prístroja Na upevnenie prístroja potrebujete: • strojové skrutky (M4) s podložkami a samopoistnými maticami alebo • skrutkami na plech, príp. do dreva Upevnite prístroj nasledovne: ➤ Podržte prístroj na zvolenom mieste montáže. ➤ Označte si upevňovacie body. ➤... - Page 390 Pripojenie prístroja MCA1215 – MCA2440 ➤ Uložte plusový kábel od nabíjačky batérie ku kladnému pólu batérie vozidla a pripojte tam ho. ➤ Uložte mínusový kábel od nabíjačky batérie k zápornému pólu batérie vozidla a pripojte ho tam. Pripojenie 230 V napätia ➤...
- Page 391 MCA1215 – MCA2440 Pripojenie prístroja Nabíjanie štartovacej batérie (len MCA1215, 1225, 1235) ➤ Pripojte štartovaciu batériu do zásuvky „ESB“ nabíjačky batérií MCA. • Dbajte na správnu polaritu pripojenia. Nabíjanie so snímačom teploty MCA-TS1 (príslušenstvo) ➤ Pripojte snímač teploty do prípojky TEMP/LIN. ✓...
- Page 392 Pripojenie prístroja MCA1215 – MCA2440 Schémy zapojenia Príklad schémy zapojenia 12 V: pozri obr. 5, strane 6 Pol. na Vysvetlenie/Funkcia obr. 5, strane 6 MCA nabíjačka Spotrebič PerfectControl MPC01 12 V senzor batérie IBS 12 V batéria Poistka Štartovacia batéria Príklad schémy zapojenia 24 V: pozri obr.
- Page 393 MCA1215 – MCA2440 Pripojenie prístroja Obsadenie kolíkov Kolíky zástrčky TEMP/LIN1 zbernice sú zapojené nasledovne: Kolík v Obsadenie obr. 7, strane 6 R_VCC TEMP BAT – LIN BUS DATA I/O BAT + Kolíky zástrčky LIN2 zbernice sú zapojené nasledovne: Kolík v Obsadenie obr.
- Page 394 Pripojenie prístroja MCA1215 – MCA2440 Kolíky zástrčky CN2 zbernice (signál alarmu a riadenie ventilátora) sú zapojené nasledovne: Kolík v Obsadenie obr. 8, strane 6 NC (Normally Closed): Tichý kontakt NO (Normally Open): Pracovný kontakt COM (Common): Striedavý kontakt Riadenie režimu spánku 4 –...
- Page 395 MCA1215 – MCA2440 Pripojenie prístroja S3 zapne Power Mode, keď je buď S1 alebo S2 alebo obidva na „Off“. V Power Mode sa interným snímačom riadi ochrana proti skratu, nadmernému napätiu a prehriatiu. Keď je S1, S2 a S3 na „On“, riadenie je externými zariadeniami odblokované. V tomto režime sa externým zariadením nastaví...
-
Page 396: Používanie Prístroja
Používanie prístroja MCA1215 – MCA2440 – Zapnutie režimu spánku: Spínač 4 Používanie prístroja ➤ Nastavte spínač zap./vyp. na „On“. Na vypnutie dajte spínač zap./vyp. na „Off“. ✓ Podľa stavu nabitia batérie nabíjačka batérií spustí nabíjanie alebo dodáva udržia- vací nabíjací prúd. ✓... - Page 397 MCA1215 – MCA2440 Používanie prístroja Keď ste pripojili diaľkové ovládanie MCA-RC1 (príslušenstvo) ➤ Zapnite alebo vypnite režim spánku (režim so zníženou hlučnosťou) tlačidlom „Sleep Mode“ (obr. 0 2, strane 7). V režime spánku sa ventilátor nereguluje. ✓ LED (obr. 0 1, strane 7) na MCA-RC1 indikuje prevádzkový stav (pozri nasle- dovnú...
-
Page 398: 10 Ošetrovanie A Čistenie Prístroja
Ošetrovanie a čistenie prístroja MCA1215 – MCA2440 Ošetrovanie a čistenie prístroja POZOR! Na čistenie nepoužívajte ostré prostriedky, pretože by mohli poškodiť prístroj. ➤ Prístroj odpojte od prívodu napájania 230 V. ➤ Prístroj odpojte od batérie. ➤ Chráňte prístroj pred opätovným zapnutím. ➤... -
Page 399: Odstraňovanie Porúch
MCA1215 – MCA2440 Odstraňovanie porúch Odstraňovanie porúch LED „Status“ (obr. 1 5, strane 3) zobrazuje chybu: LED indikácia Príčina Odstránenie Červené pomalé Nedostatočné alebo Skontrolujte batériu. blikanie nadmerné napätie batérie Vypnite nabíjačku batérie a znova ju zapnite. Chybná batéria Vymeňte batériu. Červené... -
Page 400: 12 Záruka
Záruka MCA1215 – MCA2440 Záruka Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu. Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné... -
Page 401: Technické Údaje
MCA1215 – MCA2440 Technické údaje Technické údaje Všeobecné technické údaje MCA12xx, MCA24xx Typy batérií: olovené kyselinové, gélové, AGM, lítium-iónové Odvádzanie tepla: Ventilátor Režim nabíjania: 5-stupňový Maximálna teplota okolia: –20 °C – +50 °C Teplota uskladnenia: –40 °C – +85 °C Vlhkosť... - Page 402 Prehriatie nabíjačky batérií: 100 °C ± 5 °C (interne merané) Prehriatie batérie: 52 °C ± 5 °C (so senzorom batérie) Vstupné údaje MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Vstupné menovité napätie: 90 – 260 Vw Faktor korekcie výkonu: > 97 % (plné zaťaženie) Vstupná...
- Page 403 MCA1215 – MCA2440 Technické údaje Výstupné údaje MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Nabíjacie napätie: 14,4 V / 14,7 V Udržiavacie nabíjanie: 13,8 V Menovitý prúd: 15 A 25 A 35 A 50 A 80 A Nabíjací prúd: 0 – 15 A 0 –...
- Page 404 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Hmotnosť: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Rozmery D x Š x V (mm): 283 x 208,5 x 75 303 x 208.5 x 75 Hmotnosť: 3,1 kg...
- Page 405 MCA1215 – MCA2440 Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli. Obsah Vysvětlení symbolů ......... . . 406 Všeobecné...
-
Page 406: Vysvětlení Symbolů
Vysvětlení symbolů MCA1215 – MCA2440 Vysvětlení symbolů NEBEZPEČÍ! Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění. VÝSTRAHA! Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění. UPOZORNĚNÍ! Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy. POZOR! Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku. - Page 407 MCA1215 – MCA2440 Všeobecné bezpečnostní pokyny Základní bezpečnost NEBEZPEČÍ! • V případě požáru použijte hasicí přístroj, který je vhodný k hašení elektrických přístrojů. VÝSTRAHA! • Používejte přístroj pouze v souladu s jeho určením. • Přístroj odpojte od sítě: – Před každým čištěním a údržbou –...
- Page 408 Všeobecné bezpečnostní pokyny MCA1215 – MCA2440 Bezpečnost při montáži přístroje NEBEZPEČÍ! • Nemontujte přístroj v oblastech, ve kterých hrozí nebezpečí exploze plynu nebo prachu. UPOZORNĚNÍ! • Pamatujte na bezpečnou stabilitu. Přístroj musí být umístěn a upevněn tak, aby se nemohl převážit nebo spadnout.
- Page 409 MCA1215 – MCA2440 Všeobecné bezpečnostní pokyny POZOR! • Používejte trubky nebo průchodky kabelů, pokud musíte vést kabely plechovými stěnami nebo jinými stěnami s ostrými hranami. • Nepokládejte síťové rozvody 230 V a rozvody stejnosměrného proudu 12 V společně ve stejné průchodce (trubce). •...
- Page 410 Všeobecné bezpečnostní pokyny MCA1215 – MCA2440 POZOR! • Dbejte, aby nedošlo k zakrytí vstupů a výstupů vzduchu přístroje. • Pamatujte na dostatečný přívod vzduchu. Bezpečnost při manipulaci s bateriemi VÝSTRAHA! • Baterie mohou obsahovat agresivní a leptavé kyseliny. Zabraňte jaké- mukoliv tělesnému kontaktu s kapalinou z baterie.
-
Page 411: Použití V Souladu S Účelem
Nabíječky MCA slouží ke kontinuálnímu nabíjení napájecích baterií nebo baterií startérů. Můžete tak baterie nabíjet nebo je udržovat na vysoké úrovni kapacity: • Baterie 12 V: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • Baterie 24 V: MCA2415, MCA2425, MCA2440 Nabíječky MCA slouží k nabíjení baterií následujících typů: •... -
Page 412: Příslušenství
Příslušenství MCA1215 – MCA2440 Příslušenství Dodávané příslušenství (není součástí dodávky): Název Č. výrobku Dálkový ovladač MCA-RC1 9600000100 Snímač teploty MCA-TS1 9600000099 Snímač baterie MCA-HS1 (IBS) 9600000101 Systém řízení a sledování stavu akumulátoru 9600000122 PerfectControl MPC01 Technický popis Díky nižší hmotnosti a kompaktní konstrukci můžete nabíječku baterií snadno instalo- vat v obytných automobilech, užitkových vozidlech nebo motorových lodích a jachtách. - Page 413 • MCA1225, MCA1235: přístroje vhodné k nabíjení až dvou napájecích baterií a jedné startovací baterie • MCA1250, MCA1280: přístroje vhodné k nabíjení až tří napájecích baterií • MCA2415: přístroj vhodný k nabíjení až dvou napájecích baterií • MCA2425, MCA2440: přístroje vhodné k nabíjení až tří napájecích baterií...
- Page 414 Technický popis MCA1215 – MCA2440 Poz. Vysvětlení/funkce obr. 2, strana 4 Vypínač Ventilátor Funkce nabíjení baterie Charakteristika nabíjení je označována jako modifikovaná charakteristika IU0U. 100 % 1: Fáze I (Bulk) Na začátku procesu nabíjení je prázdná baterie nabíjena konstantním proudem (100 % nabíjecí...
-
Page 415: Montáž Přístroje
MCA1215 – MCA2440 Montáž přístroje 5: Fáze U (Float) Po fázi U0 přepne nabíječka baterií do režimu udržovacího nabíjení (fáze U). Pokud jsou připojeny spotřebiče DC, přístroj je nabíjí. Pouze pokud potřebný výkon překračuje kapacitu přístroje, je tento další výkon odebírán z baterie. Přitom je bate- rie vybíjena tak dlouho, dokud přístroj opět nepřejde do fáze I a je zahájeno nabíjení... - Page 416 Montáž přístroje MCA1215 – MCA2440 K instalaci a montáži potřebujete následující nástroje: • Tužka k označení • Sada vrtáků • Vrtačka • Šroubovák K upevnění přístroje budete potřebovat: • Strojní šrouby (M4) s podložkami a samojistnými maticemi nebo • Šrouby do plechu nebo vruty Upevněte přístroj takto: ➤...
-
Page 417: Připojení Přístroje
MCA1215 – MCA2440 Připojení přístroje Připojení přístroje Připojení na baterii a zdroj napětí Připojení baterie Dodržujte při připojování baterie následující pokyny: UPOZORNĚNÍ! • Zabraňte bezpodmínečně kontaktu s kapalinou z baterie. • Baterie se zkratovanými články nesmíte nabíjet, přehříváním baterie mohou vzniknou výbušné plyny. •... - Page 418 Připojení přístroje MCA1215 – MCA2440 Varianty nabíjení obr. 3, strana 5 obr. 4, strana 5 Snímač baterie Displej Perfect Control Dálkový ovladač Snímač teploty MCA-HS1 (IBS) MPC01 MCA-RC1 MCA-TS1 nebo (pouze 12 V) (pouze 12 V) Snímač baterie MCA-HS1 (IBS) (pouze 12 V) –...
- Page 419 MCA1215 – MCA2440 Připojení přístroje Nabíjení pomocí systému řízení a sledování stavu akumulátorů PerfectControl MPC01 (příslušenství) (pouze 12 V) ➤ Přepínače DIP 1 až 3 na nabíječce MCA přepněte do polohy „ON“ (zapnuto) (kap. „Nastavení přepínače DIP“ na stranì 421). Podrobné...
- Page 420 Připojení přístroje MCA1215 – MCA2440 Zapojení jednotlivých pinů (kolíků) Kolíky zástrčky sběrnice TEMP/LIN1 jsou obsazeny následovně: Kolík Obsazení obr. 7, strana 6 R_VCC TEMP BAT – DATA sběrnice LIN I/O BAT + Kolíky zástrčky sběrnice LIN2 jsou obsazeny následovně: Kolík Obsazení...
- Page 421 MCA1215 – MCA2440 Připojení přístroje Kolíky zástrčky ESB (přípoj startovací baterie) jsou obsazeny následovně: Kolík Obsazení obr. 9, strana 6 – Nastavení přepínače DIP Přístroj můžete přizpůsobit pomocí přepínače DIP. S1 nastavuje hodnotu napětí, při kterém přepne přístroj z fáze I (Bulk) do fáze U0 (Absorpce) (viz též...
- Page 422 Připojení přístroje MCA1215 – MCA2440 Přepínač 1 Přepínač 3 Napětí přepnutí ON (ZAP) OFF (VYP) 14,4 V / 28,8 V OFF (VYP) OFF (VYP) 14,7 V / 29,4 V – Nastavení udržovacího napětí: Přepínač 2 Přepínač 3 Udržovací napětí ON (ZAP) OFF (VYP) 13,5 V / 27,0 V OFF (VYP)
-
Page 423: Použití Přístroje
MCA1215 – MCA2440 Použití přístroje – Zapnutí režimu uspání: Přepínač 4 ON (ZAP) Použití přístroje ➤ Přepněte vypínač do polohy „On“ (zapnuto). Přístroj vypnete přepnutím vypínače do polohy „Off“ (vypnuto). ✓ V závislosti na stavu nabití baterie spustí nabíječka baterií nabíjení nebo dodává udržovací... - Page 424 Použití přístroje MCA1215 – MCA2440 Pokud máte zapnutý dálkový ovladač MCA-RC (příslušenství) ➤ Pomocí tlačítka „Sleep Mode“ (režim uspání) (obr. 0 2, strana 7) můžete zapí- nat a vypínat režim uspáni (režim se sníženou hlučností). V režimu uspání nebude ventilátor řízený. ✓...
-
Page 425: Čištění A Péče O Přístroj
MCA1215 – MCA2440 Čištění a péče o přístroj Čištění a péče o přístroj POZOR! Nepoužívejte k čištění žádné tvrdé nebo ostré prostředky, může dojít k poškození přístroje. ➤ Odpojte přístroj napájení 230 V. ➤ Odpojte přístroj od baterie. ➤ Zabezpečte výrobek proti zapnutí. ➤... -
Page 426: 12 Záruka
Záruka MCA1215 – MCA2440 POZNÁMKA Podrobnější informace o technických údajích baterie žádejte od výrobce baterie. Záruka Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci. -
Page 427: Technické Údaje
MCA1215 – MCA2440 Technické údaje Technické údaje Všeobecné technické údaje MCA12xx, MCA24xx Typy baterií: Na bázi olova a kyseliny, gelové, AGM, Li-ion Odvod tepla: Ventilátor Režim nabíjení: 5stupňový Max. okolní teplota: –20 °C – +50 °C Skladovací teplota: –40 °C – +85 °C Vlhkost vzduchu: 20 –... - Page 428 Přehřívání nabíječky: 100 °C ± 5 °C (měřeno interně) Přehřívání baterie: 52 °C ± 5 °C (snímačem baterie) Vstupní údaje MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Jmenovité vstupní napětí: 90 – 260 Vw Korekce výkonového faktoru: > 97 % (plné zatížení) Vstupní...
- Page 429 MCA1215 – MCA2440 Technické údaje Výstupní údaje MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Nabíjecí napětí: 14,4 V / 14,7 V Udržovací nabíjení: 13,8 V Jmenovitý nabíjecí proud: 15 A 25 A 35 A 50 A 80 A Nabíjecí proud: 0 – 15 A 0 –...
- Page 430 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Hmotnost: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Rozměry D x Š x V (mm): 283 x 208,5 x 75 303 x 208,5 x 75 Hmotnost: 3,1 kg...
- Page 431 MCA1215 – MCA2440 Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a hasz- nálati útmutatót is. Tartalomjegyzék A szimbólumok magyarázata ........432 Általános biztonsági információk .
-
Page 432: Szimbólumok Magyarázata
A szimbólumok magyarázata MCA1215 – MCA2440 A szimbólumok magyarázata VESZÉLY! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz. FIGYELMEZTETÉS! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat. VIGYÁZAT! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat. - Page 433 MCA1215 – MCA2440 Általános biztonsági információk Alapvető biztonság VESZÉLY! • Tűz esetén elektromos készülékek oltására alkalmas tűzoltó készüléket használjon. FIGYELMEZTETÉS! • A készüléket csak rendeltetésszerűen használja. • Az alábbi esetekben mindig húzza ki a készülék csatlakozódugóját a hálózati aljzatból: – minden tisztítás és karbantartás előtt –...
- Page 434 Általános biztonsági információk MCA1215 – MCA2440 FIGYELEM! • Üzembe helyezés előtt hasonlítsa össze a feszültségadatokat a típus- táblán a meglévő energiaellátással. • Ügyeljen arra, hogy más tárgyak ne okozhassanak rövidzárlatot a készülék érintkezőinél. • Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.
- Page 435 MCA1215 – MCA2440 Általános biztonsági információk • A vezetékeket úgy vezesse, hogy azokat ajtók vagy motorháztetők ne sérthessék meg. Becsípődött kábelek életveszélyes sérüléseket okozhatnak. VIGYÁZAT! • A vezetékeket úgy helyezze el, hogy ne keletkezzen botlásveszély és a kábel ne sérülhessen meg. FIGYELEM! •...
- Page 436 Általános biztonsági információk MCA1215 – MCA2440 • Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz szá- raz legyen. • A készüléken végzendő munkák előtt mindig szakítsa meg az áramel- látást. • Vegye figyelembe, hogy a készülék részei egy védőberendezés (biz- tosíték) kioldása esetén is még feszültség alatt állhatnak.
-
Page 437: Rendeltetésszerű Használat
Az MCA akkumulátortöltők táp- vagy indítóakkumulátorok folyamatos feltöltésére szolgálnak. Ilyen módon az akkumulátorok feltölthetők vagy magas kapacitásszinten tarthatók: • 12 V-os akkumulátorok: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280 • 24 V-os akkumulátorok: MCA2415, MCA2425, MCA2440 Az MCA akkumulátortöltők a következő akkumulátortípusok feltöltésére szolgálnak: •... -
Page 438: Szállítási Terjedelem
Szállítási terjedelem MCA1215 – MCA2440 Szállítási terjedelem Mennyiség Megnevezés Akkumulátortöltő 230 V-os csatlakozókábel Szerelési és kezelési útmutató A készülék üzembe helyezése előtt ellenőrizze, hogy az összes mellékelt alkatrész megvan-e. Tartozékok Tartozékként kapható (nincs mellékelve): Megnevezés Cikkszám MCA-RC1 távirányító 9600000100 MCA-TS1 hőmérséklet-érzékelő 9600000099 MCA-HS1 (IBS) akkumulátorérzékelő... -
Page 439: Műszaki Leírás
• MCA1215: egy táp- és egy indítóakkumulátor töltésére alkalmas • MCA1225, MCA1235: legfeljebb két táp- és egy indítóakkumulátor töltésére alkalmas • MCA1250, MCA1280: legfeljebb három tápakkumulátor töltésére alkalmas • MCA2415: legfeljebb két tápakkumulátor töltésére alkalmas • MCA2425, MCA2440: legfeljebb három tápakkumulátor töltésére alkalmas... - Page 440 Műszaki leírás MCA1215 – MCA2440 Kezelőelemek és csatlakozások MEGJEGYZÉS A képen a kontinentális európai verzió látható. Tétel Magyarázat / funkció 1. ábra, 3. oldal Hálózati csatlakozás LIN2-buszcsatlakozó TEMP/LIN1-buszcsatlakozó CN2-aljazat riasztáshoz és ventilátorokhoz Állapotjelző LED DIP-kapcsoló Akkumulátorkapocs (+) Akkumulátorkapocs (–) Csatlakozó indítóakkumulátorhoz (csak MCA1215, MCA1225, MCA1235) Tétel Magyarázat / funkció...
- Page 441 MCA1215 – MCA2440 Műszaki leírás Akkumulátortöltő funkció A töltőkarakterisztika módosított IU0U-jelleggörbe. 100 % 1: I-fázis (töltés) A töltőművelet elején az üres akkumulátor állandó árammal (100 % töltőáram) töltő- dik addig, mígnem az akkumulátorfeszültség eléri a töltőfeszültséget. Amikor az akkumulátor eléri ezt a feszültségszintet, akkor a töltőáram lecsökken. 2, 3, 4: U0-fázis (tárolás) Ekkor kezdődik a 3 szintű...
-
Page 442: Készülék Felszerelése
A készülék felszerelése MCA1215 – MCA2440 5: U-fázis (tartás) Az U0-fázis után az akkumulátortöltő tartótöltésre kapcsol át (U-fázis). Ha az akkumulátorra fogyasztók vannak csatlakoztatva, akkor azok ellátását a készü- lék végzi. Ha a szükséges teljesítmény túllépi a készülék kapacitását, akkor a kiegé- szítő... - Page 443 MCA1215 – MCA2440 A készülék felszerelése A beépítéshez és felszereléshez a következő szerszámok szükségesek: • ceruza a jelöléshez • fúrókészlet • fúrógép • csavarhúzó A készülék rögzítéséhez a következők szükségesek: • gépcsavarok (M4) alátétekkel és önzáró anyákkal vagy • lemez-, illetve facsavarok A készüléket a következő...
-
Page 444: Készülék Csatlakoztatása
A készülék csatlakoztatása MCA1215 – MCA2440 A készülék csatlakoztatása Csatlakoztatás az akkumulátorhoz és a feszültségellátásra Az akkumulátor csatlakoztatása Az akkumulátor csatlakoztatása során vegye figyelembe a következő megjegyzéseket: VIGYÁZAT! • Az akkumulátorfolyadékkal való érintkezést feltétlenül kerülje. • A cella-rövidzárlatos akkumulátorokat nem szabad tölteni, mivel az akkumulátor túlmelegedése miatt robbanékony gázok keletkezhet- nek. - Page 445 MCA1215 – MCA2440 A készülék csatlakoztatása A 230 V-os feszültség csatlakoztatása ➤ Dugja be a mellékelt 230 V-os csatlakozókábelt az MCA akkumulátortöltő „AC INPUT” aljzatába. ➤ Csatlakoztassa a készüléket a 230 V-os csatlakozókábellel egy földelt és FI-védő- kapcsolóval biztosított 230 V-os dugaszolóaljzatra. Töltésváltozatok 3.
- Page 446 A készülék csatlakoztatása MCA1215 – MCA2440 Töltés MCA-HS1 IBS akkumulátorérzékelővel (tartozék) (csak 12 V) ➤ Csatlakoztassa az akkumulátorérzékelőt a TEMP/LIN csatlakozóra. ✓ Az akkumulátorérzékelő az akkumulátor-hőmérséklet és az akkumulátorfeszült- ség értékét a LIN-kommunikációs porton keresztül küldi el a töltőkészüléknek. Ezt követően a töltőfeszültség szabályozása a mért hőmérséklet függvényében történik.
- Page 447 MCA1215 – MCA2440 A készülék csatlakoztatása Csatlakozástervek Példa-csatlakozásterv, 12 V: lásd 5. ábra, 6. oldal Tétel Magyarázat / funkció 5. ábra, 6. oldal MCA akkumulátortöltő Fogyasztó Perfect Control MPC01 12 V-os IBS akkumulátorérzékelő 12 V-os akkumulátor Biztosíték Indítóakkumulátor Példa-csatlakozásterv, 24 V: lásd 6. ábra, 6. oldal Tétel Magyarázat / funkció...
- Page 448 A készülék csatlakoztatása MCA1215 – MCA2440 Lábkiosztások A TEMP/LIN1 buszaljzat érintkezőkiosztása a következő: Érintkező Kiosztás 7. ábra, 6. oldal R_VCC TEMP BAT – LIN BUS DATA I/O BAT + A LIN2 buszaljzat érintkezőkiosztása a következő: Érintkező Kiosztás 7. ábra, 6. oldal R_VCC BAT –...
- Page 449 MCA1215 – MCA2440 A készülék csatlakoztatása Az ESB aljzat (indítóakkumulátor-csatlakozó) érintkezőkiosztása a következő: Érintkező Kiosztás 9. ábra, 6. oldal – A DIP-kapcsolók beállítása A készülék a DIP-kapcsoló segítségével illeszthető hozzá az üzemi körülményekhez. Az S1 azt a feszültségértéket állítja be, amelynél a készülék az I-fázisból (töltés) az U0- fázisba (tárolás) kapcsol át (lásd „Akkumulátortöltő...
- Page 450 A készülék csatlakoztatása MCA1215 – MCA2440 Az S4 határozza meg a ventilátorfunkciót. Ha az S4 „ON” állásban van, akkor a ventilátor alvómódba (zajcsökkentett módba) lesz kapcsolva. Ha az S4 „OFF” állásban van, akkor a ventilátor nincs szabályozva. ➤ Állítsa be a DIP-kapcsolókkal (a. ábra 7. oldal) a kívánt funkciókat és értékeket: –...
-
Page 451: Készülék Használata
MCA1215 – MCA2440 A készülék használata A készülék használata ➤ Állítsa a be-/kikapcsolót „ON” állásba. A kikapcsoláshoz állítsa a be-/kikapcsolót „OFF” állásba. ✓ Az akkumulátor töltöttségi állapotától függően az akkumulátortöltő megkezdi a feltöltést vagy tartó-töltőáramot szállít. ✓ Az állapotjelző LED (1. ábra 5, 3. oldal) az üzemállapotot jelzi ki (lásd következő táblázat és „Akkumulátortöltő... - Page 452 A készülék használata MCA1215 – MCA2440 Az MCA-RC1 távirányító csatlakoztatása esetén (tartozék) ➤ Kapcsolja be vagy ki az alvómódot (zajcsökkentett módot) a „Sleep Mode” gombbal (0. ábra 2, 7. oldal). Alvómódban a ventilátor nincs szabályozva. ✓ Az MCA-RC1 távirányítón lévő LED (0. ábra 1, 7. oldal) az üzemállapotot jelzi ki (lásd következő...
-
Page 453: Készülék Karbantartása És Tisztítása
MCA1215 – MCA2440 A készülék karbantartása és tisztítása A készülék karbantartása és tisztítása FIGYELEM! Ne használjon éles vagy kemény eszközöket a tisztításhoz, mivel azok a készülék sérülését okozhatják. ➤ Válassza le a készüléket a 230 V-os áramellátásról. ➤ Válassza le a készüléket az akkumulátorról. ➤... -
Page 454: Hibajavítás
Hibajavítás MCA1215 – MCA2440 Hibajavítás A „Status” LED (1. ábra 5, 3. oldal) jelzi a hibát: LED-kijelzés Elhárítás Piros, lassú villogás Az akkumulátor túl- vagy Ellenőrizze az akkumulátort. alacsony feszültsége Kapcsolja ki, majd újból be az akkumulátortöltőt. Hibás akkumulátor Cserélje ki az akkumulátort. Piros, gyors villogás Túlmelegedés Gondoskodjon az akkumulátortöltő... -
Page 455: Szavatosság
MCA1215 – MCA2440 Szavatosság Szavatosság A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz. A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie: •... -
Page 456: 14 Műszaki Adatok
Műszaki adatok MCA1215 – MCA2440 Műszaki adatok Általános műszaki adatok MCA12xx, MCA24xx Akkumulátortípusok: Ólomsav, gél, AGM, Li-ion Hőelvezetés: Ventilátor Töltésmód: 5 fokozatú Maximális környezeti hőmérséklet: –20 °C – +50 °C Tárolási hőmérséklet: –40 °C – +85 °C Légnedvesség: 20 – 90 % Hőmérséklet-együttható: ±0,03 %/°C (0 –... - Page 457 16 V Akkumulátortöltő túlmelegedése: 100 °C ± 5 °C (belső méréssel) Akkumulátor túlmelegedése: 52 °C ± 5 °C (akkumulátorérzékelővel) Bemeneti adatok MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Névleges bemeneti feszültség: 90 – 260 Vg Teljesítménytényező-korrektúra: > 97 % (teljes terhelés) Frekvencia: 50 –...
- Page 458 Műszaki adatok MCA1215 – MCA2440 Kimeneti adatok MCA1215 MCA1225 MCA1235 MCA1250 MCA1280 Töltőfeszültség: 14,4 V / 14,7 V Tartótöltés: 13,8 V Névleges töltőáram: 15 A 25 A 35 A 50 A 80 A Töltőáram: 0 – 15 A 0 – 25 A 0 –...
- Page 459 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63 Tömeg: 1,6 kg 1,7 kg 1,9 kg MCA1250 MCA1280 Méretek (h x sz x m, mm): 283 x 208,5 x 75 303 x 208.5 x 75 Tömeg: 3,1 kg...
- Page 460 Dometic (Pty) Ltd. Dometic Branch Office Belgium MEXICO Regional Office Zincstraat 3 Dometic Mx, S. de R. L. de C. V. South Africa & Sub-Saharan Africa Circuito Médicos No. 6 Local 1 2 Avalon Road B-1500 Halle +32 2 3598040 Colonia Ciudad Satélite...
