Bedienungs- / Gebrauchsanleitung Dunstabzugshauben

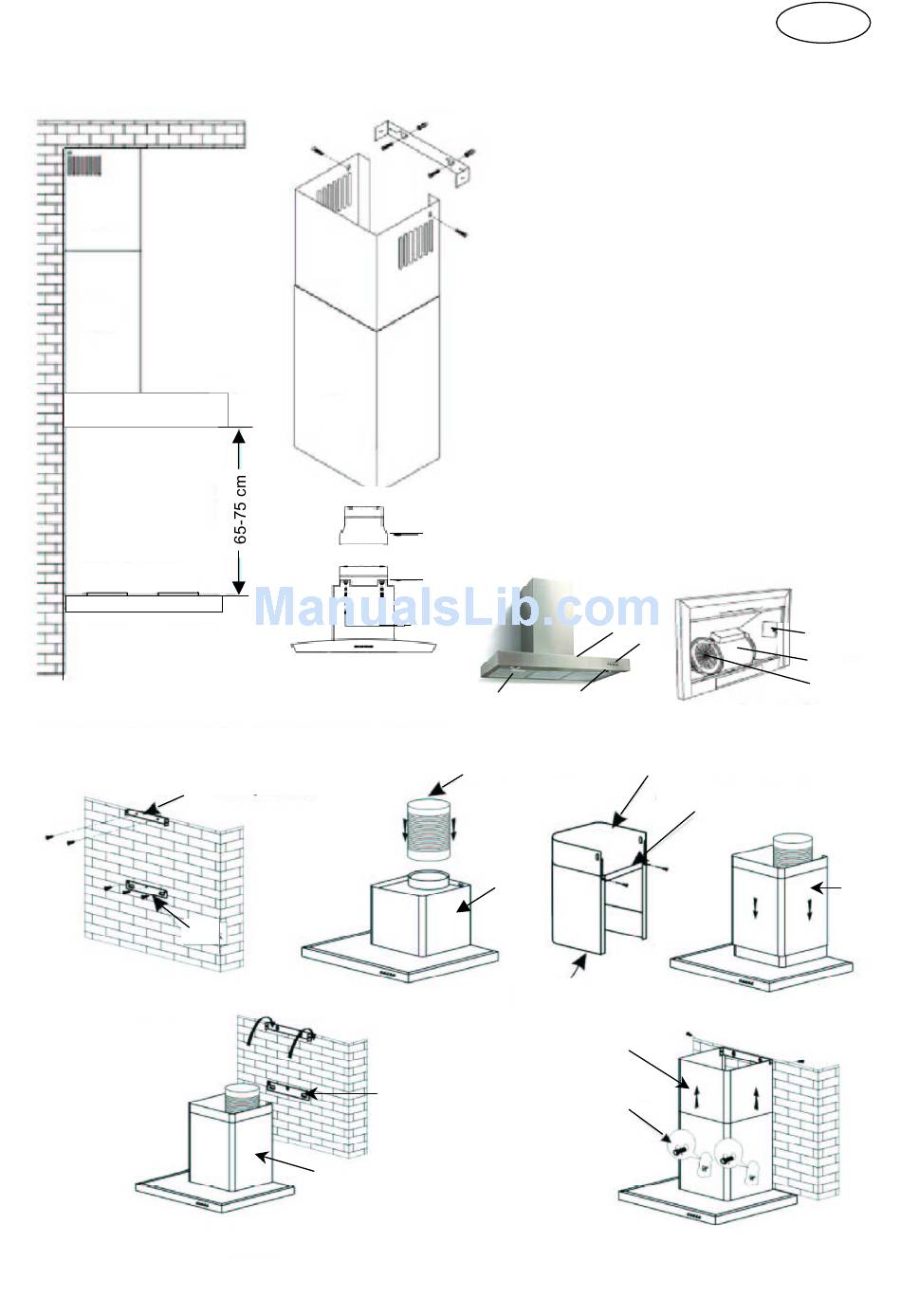

13. Gerätekomponenten
C
B
125
150
J
A
je nach Modell
A: Haube / Haubenkörper
D
B: Grundschacht
C: Teleskopschacht
D: Montagebügel für Kamin
E: Abluftstutzen (150mm)
F: Reduzierstück (125 mm)
G: Montagelöcher für Abluftstutzen
H: Kochfeld
J: Hauben Montagehaken
K: Sicherungsschrauben
L: Grundschacht stabilisierungs- Bügel
M: Abluftschlauch
1 Bedienfeld
2 Metallfilter
3 Kochfeldbeleuchtung
4 Typenschild
F
5 Motor
6 Kohlefilter
E
G
3
2
M
A
B
Abbildungen dienen nur zu Illustrations-Zwecken
