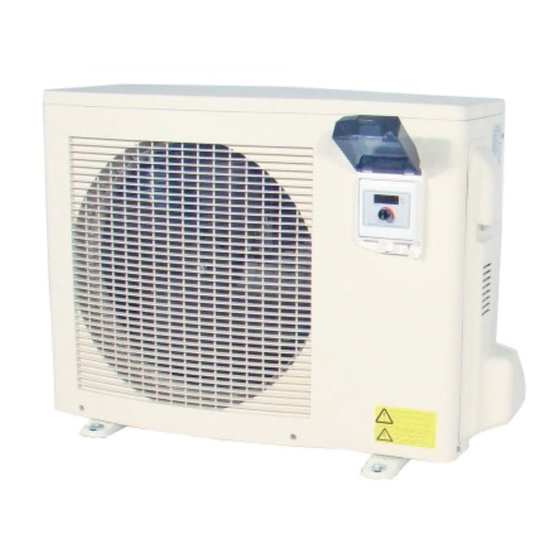

- Page 1 Installations- och skötselanvisning Installation and Maintenance guide GJPASRW-08P/12P/15P/20P/30P Rev. 2014.1 _______________________________________________________________________________________________...
-
Page 3: Table Of Contents
Underhållsrutiner Service och support Övrigt Teknisk beskrivning Checklista installation Villkor för garanti Kopplingsförklaring Säkerhetsföreskrifter Elschema Enfasanslutning Installation GJPASRW-08P/12P/15P/20P/30P Tekniska data Mått och anslutningar Principskiss Placering av enheten Bilagor Uppställning Avstånd till poolen Avledning av kondensvatten Frågor och svar Röranslutning Garantibestämmelser Bypasskoppling Allmänna garantibestämmelser... -
Page 5: Allmän Information
är beroende av omgivande utomhustemperatur samt temperatur på poolvattnet. Värmepumpen kan därför upplevas olika Modellerna GJPASRW-08P/12P/15P/20P/30P är en serie effektiv under olika delar av året beroende på de yttre speciellt framtagna luft/vattenvärmepumpar avsedda förutsättningarna. Vid säsongsstart, när vattnet är kallt i för energieffektiv uppvärmning av swimmingpooler eller... -
Page 6: Ingående Delar Och Tillbehör
Avsedda modeller skall transporteras stående. Orsaken är att upphängningen inuti kompressorn kan ta skada om enheten GJPASRW-08P/12P är konstruerade för tillförlitlig drift läggs ned. Om värmepumpen lutas vid installation eller och lång livslängd. Om ett fel uppstår skall du alltid ta tömning bör detta ske försiktigt och under så... -
Page 7: Övrigt
Allmän information Övrigt Villkor för garanti Enheten får endast repareras av kvalificerad installatör Systemets ingående delar skall transporteras, förvaras och eller på auktoriserad verkstad. Vid reparation skall installeras i enlighet med manualens föreskrifter. originalreservdelar användas. Repareration skall ske av ackrediterad installatör. Det går bra att kombinera solfångare och värmepump Originaldelar måste användas vid reparation. -
Page 9: Installation
Installation I detta kapitel ges en omfattande installationsbeskrivning. Detta kapitel vänder sig till främst installatören men kan även läsas av slutanvändaren för en ökad förståelse. Principskiss Klorinator POOL Sandfilter Cirkulationspump Se etiketter på enheten före anslutning av in- och utlopp. Placering av enheten Poolvärmepumpen kommer att fungera bra under följande förutsättningar:... -
Page 10: Avstånd Till Poolen
Installation Avstånd till poolen Injustering av bypass För att justera bypassen rätt kan man göra på olika sätt. Ett av Normalt installeras poolvärmepumpen i anslutning till de enklare sätten kan man sammanfatta enligt följande: poolens reningsverk för att minimera rördragning. Om Låt alla ventiler vara öppna rören isoleras blir värmeförlusten minimal såvida den totala rörlängden understiger 30 m (poolvatten in och... -
Page 11: Elektrisk Installation
Installation Elektrisk installation Uppstart av enheten Elanslutningen görs i poolvärmepumpens kopplingsbox som För att kunna värma upp pool- eller spavattnet måste finns bakom frontpanelen. En arbetsbrytare (med eller utan poolens cirkulationspump startas och vattnet måste cirkulera säkring) ska vara ansluten och synbart placerad vid enheten. genom värmeväxlaren. -
Page 13: Användning Och Drift
Användning och drift Beskrivning av LED-kontrollen Hur du ändrar driftsparametrar Nedan följer en beskrivning av LED-displayen. Alla Stäng av enheten genom att trycka in vredet. parametrar är fabriksinställda och behöver således inte justeras inför uppstart. Vid drift, håll inne vredet i 2 sekunder Välj parameter mellan 0-9 genom att rotera vredet. -
Page 14: Hur Man Väljer Driftsläge
Användning och drift Parameter 7: Automatisk återstart Parameter 8: (0 = Kylläge / 1 = Parameter 9: Extern pump. (0 = vid strömavbrott. (0 = Nej / 1 = Ja) Värmeläge el. kylläge / 2 = Används Alltid igång / 1 = Går samtidigt som ej / 3 = Värmeläge) kompressor) Om du t.ex. -
Page 15: Underhåll, Service Och Felsökning
Underhåll, service och felsökning Vinterdränering ; En god idé är att rengöra värmeväxlaren för god funktion och energibesparing. Detta kan enkelt göras i samband med vinterdräneringen. Spola igenom värmeväxlaren Det är mycket viktigt att komma ihåg att vinterdränera med t.ex. en trädgårdslang och töm ur ordentligt. På maskinen innan vinterförvaringen! Garantin gäller inte detta sätt minskas risken för kvarvarande kloravlagringar. -
Page 16: Felsökningsschema
Underhåll, service och felsökning Felsökningsschema Driftstörning Orsak Åtgärd Värmepumpen står i standby. Tryck på ON/OFF-knappen. Värmepumpen står i kylläge. Ändra driftläge till Heating mode enligt avsnitt 4. Värmepumpen är för liten för poolen. Större värmepump behövs. Inställd pooltemperatur Utomhustemperaturen är för Säsongen är över. -
Page 17: Teknisk Beskrivning
Teknisk beskrivning Kopplingsförklaring AI06 OUT3 OUT1 OUT2 AI05 OUT4 PC1000 AI04 OUT5 AI03 AC-N AI02 AI01 Beteckning Beskrivning OUT1 Styrsignal till kompressorrelä (230 VAC) OUT2 Styrsignal till cirkulationspump (230 VAC) OUT3 Styrsignal till fyrvägsventil (230 VAC) OUT4 Styrsignal till fläktmotor (230 VAC) OUT5 Styrsignal - används ej (230 VAC) AC-N... -
Page 18: Elschema
Teknisk beskrivning Elschema Enfasanslutning Endast för GJPASRW-08P/12P/15P COMP Endast för GJPASRW-20P/30P AI06 OUT3 OUT1 OUT2 AI05 OUT4 PC1000 AI04 OUT5 AI03 AC-N AI02 AI01 6.8K 230V Utegivare RED BLU COMP Kompressor Förångargivare Fläktmotor Flödesvakt Högtryckspressostat Inloppsgivare To power supply Kompressorkontaktor 230 VAC 50 Hz Lågtryckspressostat... -
Page 19: Gjpasrw-08P/12P/15P/20P/30P
Teknisk beskrivning GJPASRW-08P/12P/15P/20P/30P Tekniska data Modell GJPASRW-08P GJPASRW-12P GJPASRW-15P GJPASRW-20P GJPASRW-30P Värmeeffekt 6,25 11,0 Ineffekt 0,95 Uppvärmningskapacitet 5 - 15 10 - 25 15 - 30 25 - 40 35 - 60 Driftspänning 230 VAC 1-fas 50 Hz Driftström 11,2 Säkringsstorlek... -
Page 21: Bilagor
Bilagor Frågor och svar Hur snabbt får jag varmt i poolen? Svar: Man brukar räkna med ca 1-2 grader ökning av Hur ställer jag temperaturen? temperaturen per dag. Vill du ha en snabbare uppvärmning kan du dock alltid välja en större modell sortimenten. Svar: Har man en oisolerad pool och mycket grundvatten samtidigt som man icke täcker poolen om natten kan dock... - Page 23 Installation and Maintenance guide GJPASRW-08P/12P/15P/20P/30P ________________________________________________________________________________________________ Rev. 2014.1...
- Page 25 Table of contents General information Maintenance, service and fault tracing Product description Functional principle Component part and accessories Winter drainage Important information Maintenance Transport and storage Fault tracing Installation Error code table Use and operation Fault charting table Maintenance procedures Service and support Miscellaneous Technical specification...
-
Page 27: General Information
The heat pump can be seen to perform with different efficiency during different parts of the year depending on The models GJPASRW-08P/12P/15P/20P/30P are a range of the outdoor conditions. At the start of the season, when specifically developed air/water heat pumps designed for the water in the pool is cold, the heat pump needs to energy efficient heating of swimming pools or spa pools. -
Page 28: Component Part And Accessories
If the heat pump is tilted during installation or draining this GJPASRW-08P/12P are designed for reliable operation and a should be done with care and for the shortest time possible. -
Page 29: Miscellaneous
General information Guarantee conditions Miscellaneous The unit may only be repaired by a qualified installation The component parts of the system must be transported, engineer or an accredited workshop. Original spare parts stored and installed in accordance with the provisions set out must be used for repairs. -
Page 31: Installation
Installation A comprehensive installation description is provided in this chapter. This chapter is primarily intended for installation engineers, but can also be read by the end user to increase his/her knowledge. Outline diagram Chlorinator POOL Sand filter Circulation pump Refer to the labels on the unit before connecting the inlet and outlet. Positioning the unit Set up The pool heat pump will work ideally under the following... -
Page 32: Distance To The Pool
Installation Distance to the pool Adjusting the bypass Correct adjust of the bypass can be done in different ways. The pool heat pump is normally installed in connection to One of the easiest ways can be summarized as follows: the pool’s purification system to minimise pipe routing. If the Open all the valves pipes are insulated heat loses will be minimal provided that the overall pipe length is less than 30 metres (pool water in... -
Page 33: Electrical Installation
Installation Electrical installation Starting up the unit The electrical connection is made to the pool heat pump’s In order to heat the pool or spa water, the pool’s circulation junction box located behind the front panel. A working pump must start and water needs to circulate through the switch (with or without a fuse) must be connected and be heat exchanger. -
Page 35: Use And Operation
Use and operation Description of LED controls How to change operating parameters Shut down the unit by pressing in the knob. A description of the LED display is given below. All parameters are set at the factory and do not need to be Select the parameter between 0-9 by rotating the knob. -
Page 36: How You Select The Operating Mode
Use and operation Parameter 7: Automatic restart on Parameter 8: (0 = Cooling mode / 1 Parameter 9: External pump. (0 = power failure. (0 = No / 1 = Yes) = Heating mode or cooling mode / Always running / 1 = Running at 2 = Not used / 3 = Heating mode) the same time as the compressor) If, for example, you wish to change the required temperature in heating, press and hold the knob for 2 seconds and then... -
Page 37: Maintenance, Service And Fault Tracing
Maintenance, service and fault tracing Winter drainage ; It is a good idea to clean the heat exchanger to promote good function and energy savings. This can easily be done with winter drainage. Flush the heat exchanger It is extremely important to remember to winter drain using e.g. -
Page 38: Fault Charting Table
Maintenance, service and fault tracing Fault charting table Operating disturbance Cause Action The heat pump is in standby Press the ON/OFF button. mode. Change the operating mode The heat pump is in cooling to Heating mode as set out mode. in the section 4. -
Page 39: Technical Specification
Technical specification Connection key AI06 OUT3 OUT1 OUT2 AI05 OUT4 PC1000 AI04 OUT5 AI03 AC-N AI02 AI01 Label Description OUT1 Control signal to compressor relay (230 VAC) OUT2 Control signal to circulation pump (230 VAC) OUT3 Control signal to four way valve (230 VAC) OUT4 Control signal to fan motor (230 VAC) OUT5... -
Page 40: Wiring Diagram
Technical specification Wiring diagram One-phase connection Only for GJPASRW-08P/12P/15P COMP Only for GJPASRW-20P/30P AI06 OUT3 OUT1 OUT2 AI05 OUT4 PC1000 AI04 OUT5 AI03 AC-N AI02 AI01 6.8K 230V RED BLU Ambient temperature COMP Compressor Evaporator temperature Fan motor Flow switch... -
Page 41: Technical Data
Technical specification GJPASRW-08P/12P/15P/20P/30P Technical data Model GJPASRW-08P GJPASRW-12P GJPASRW-15P GJPASRW-20P GJPASRW-30P Heating output 6.25 11.0 Input power 0.95 Heating capacity 5 - 15 10 - 25 15 - 30 25 - 40 35 - 60 Operating voltage 230 VAC 1-phase 50 Hz Operating current 11.2... -
Page 43: Appendices
Appendices Questions and answers How long will it take for the pool to be warm? Answer: You usually calculate with about a 1-2 degree How do I set the temperature? increase in the temperature per day. However, if you require faster heating you can always choose a larger model.
