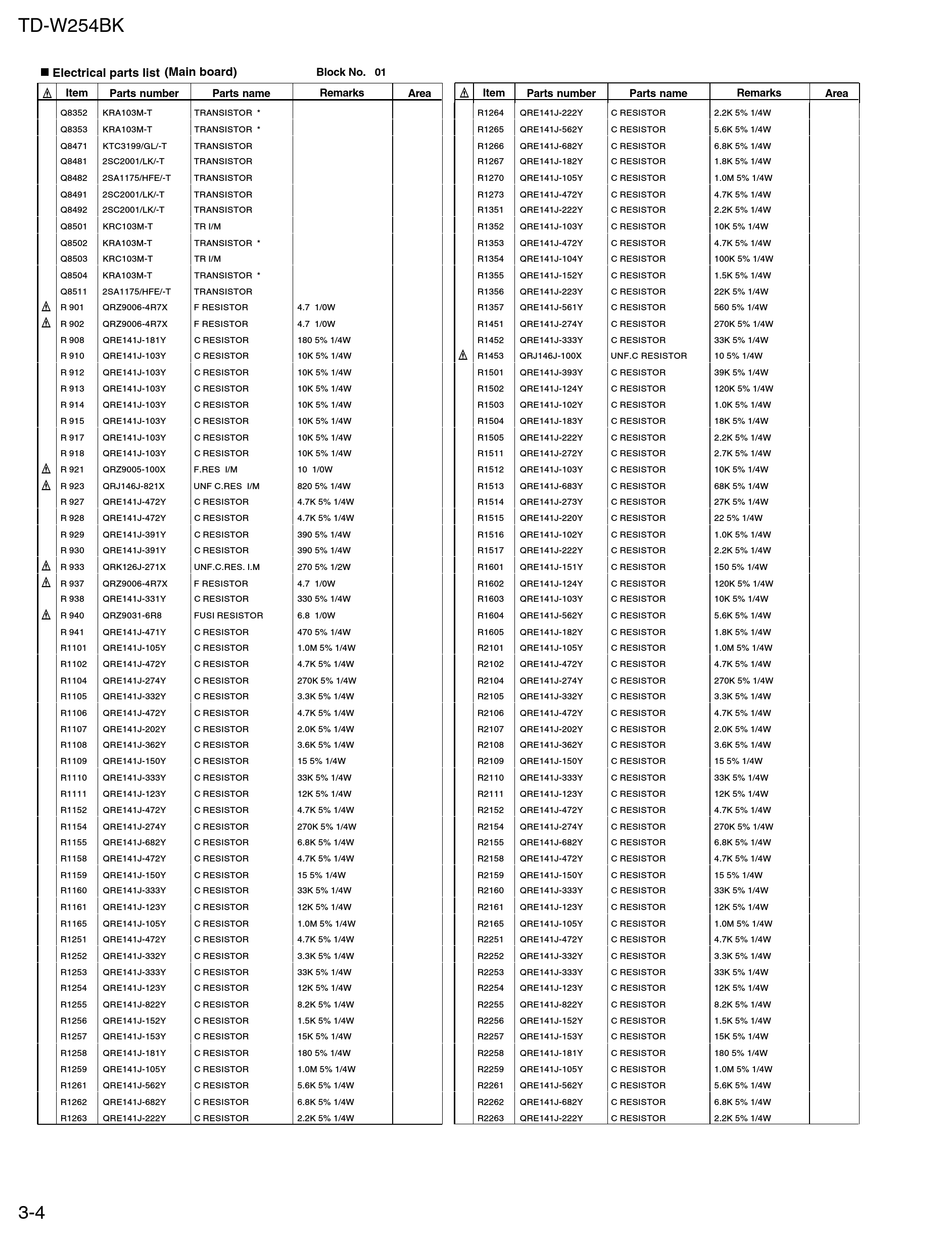

TD-W254BK
Electrical parts list
(Main board)
A
Item
Parts number
Q8352
KRA103M-T
TRANSISTOR *
Q8353
KRA103M-T
TRANSISTOR *
Q8471
KTC3199/GL/-T
TRANSISTOR
Q8481
2SC2001/LK/-T
TRANSISTOR
Q8482
2SA1175/HFE/-T
TRANSISTOR
Q8491
2SC2001/LK/-T
TRANSISTOR
Q8492
2SC2001/LK/-T
TRANSISTOR
Q8501
KRC103M-T
TR I/M
Q8502
KRA103M-T
TRANSISTOR *
Q8503
KRC103M-T
TR I/M
Q8504
KRA103M-T
TRANSISTOR *
Q8511
2SA1175/HFE/-T
TRANSISTOR
A
R 901
QRZ9006-4R7X
F RESISTOR
A
R 902
QRZ9006-4R7X
F RESISTOR
R 908
QRE141J-181Y
C RESISTOR
R 910
QRE141J-103Y
C RESISTOR
R 912
QRE141J-103Y
C RESISTOR
R 913
QRE141J-103Y
C RESISTOR
R 914
QRE141J-103Y
C RESISTOR
R 915
QRE141J-103Y
C RESISTOR
R 917
QRE141J-103Y
C RESISTOR
R 918
QRE141J-103Y
C RESISTOR
A
R 921
QRZ9005-100X
F.RES I/M
A
R 923
QRJ146J-821X
UNF C.RES I/M
R 927
QRE141J-472Y
C RESISTOR
R 928
QRE141J-472Y
C RESISTOR
R 929
QRE141J-391Y
C RESISTOR
R 930
QRE141J-391Y
C RESISTOR
A
R 933
QRK126J-271X
UNF.C.RES. I.M
A
R 937
QRZ9006-4R7X
F RESISTOR
R 938
QRE141J-331Y
C RESISTOR
A
R 940
QRZ9031-6R8
FUSI RESISTOR
R 941
QRE141J-471Y
C RESISTOR
R1101
QRE141J-105Y
C RESISTOR
R1102
QRE141J-472Y
C RESISTOR
R1104
QRE141J-274Y
C RESISTOR
R1105
QRE141J-332Y
C RESISTOR
R1106
QRE141J-472Y
C RESISTOR
R1107
QRE141J-202Y
C RESISTOR
R1108
QRE141J-362Y
C RESISTOR
R1109
QRE141J-150Y
C RESISTOR
R1110
QRE141J-333Y
C RESISTOR
R1111
QRE141J-123Y
C RESISTOR
R1152
QRE141J-472Y
C RESISTOR
R1154
QRE141J-274Y
C RESISTOR
R1155
QRE141J-682Y
C RESISTOR
R1158
QRE141J-472Y
C RESISTOR
R1159
QRE141J-150Y
C RESISTOR
R1160
QRE141J-333Y
C RESISTOR
R1161
QRE141J-123Y
C RESISTOR
R1165
QRE141J-105Y
C RESISTOR
R1251
QRE141J-472Y
C RESISTOR
R1252
QRE141J-332Y
C RESISTOR
R1253
QRE141J-333Y
C RESISTOR
R1254
QRE141J-123Y
C RESISTOR
R1255
QRE141J-822Y
C RESISTOR
R1256
QRE141J-152Y
C RESISTOR
R1257
QRE141J-153Y
C RESISTOR
R1258
QRE141J-181Y
C RESISTOR
R1259
QRE141J-105Y
C RESISTOR
R1261
QRE141J-562Y
C RESISTOR
R1262
QRE141J-682Y
C RESISTOR
R1263
QRE141J-222Y
C RESISTOR
3-4
Block No. 01
Remarks
Parts name
4.7 1/0W
4.7 1/0W
180 5% 1/4W
10K 5% 1/4W
10K 5% 1/4W
10K 5% 1/4W
10K 5% 1/4W
10K 5% 1/4W
10K 5% 1/4W
10K 5% 1/4W
10 1/0W
820 5% 1/4W
4.7K 5% 1/4W
4.7K 5% 1/4W
390 5% 1/4W
390 5% 1/4W
270 5% 1/2W
4.7 1/0W
330 5% 1/4W
6.8 1/0W
470 5% 1/4W
1.0M 5% 1/4W
4.7K 5% 1/4W
270K 5% 1/4W
3.3K 5% 1/4W
4.7K 5% 1/4W
2.0K 5% 1/4W
3.6K 5% 1/4W
15 5% 1/4W
33K 5% 1/4W
12K 5% 1/4W
4.7K 5% 1/4W
270K 5% 1/4W
6.8K 5% 1/4W
4.7K 5% 1/4W
15 5% 1/4W
33K 5% 1/4W
12K 5% 1/4W
1.0M 5% 1/4W
4.7K 5% 1/4W
3.3K 5% 1/4W
33K 5% 1/4W
12K 5% 1/4W
8.2K 5% 1/4W
1.5K 5% 1/4W
15K 5% 1/4W
180 5% 1/4W
1.0M 5% 1/4W
5.6K 5% 1/4W
6.8K 5% 1/4W
2.2K 5% 1/4W
A
Item
Area
Parts number
R1264
QRE141J-222Y
R1265
QRE141J-562Y
R1266
QRE141J-682Y
R1267
QRE141J-182Y
R1270
QRE141J-105Y
R1273
QRE141J-472Y
R1351
QRE141J-222Y
R1352
QRE141J-103Y
R1353
QRE141J-472Y
R1354
QRE141J-104Y
R1355
QRE141J-152Y
R1356
QRE141J-223Y
R1357
QRE141J-561Y
R1451
QRE141J-274Y
R1452
QRE141J-333Y
A
R1453
QRJ146J-100X
R1501
QRE141J-393Y
R1502
QRE141J-124Y
R1503
QRE141J-102Y
R1504
QRE141J-183Y
R1505
QRE141J-222Y
R1511
QRE141J-272Y
R1512
QRE141J-103Y
R1513
QRE141J-683Y
R1514
QRE141J-273Y
R1515
QRE141J-220Y
R1516
QRE141J-102Y
R1517
QRE141J-222Y
R1601
QRE141J-151Y
R1602
QRE141J-124Y
R1603
QRE141J-103Y
R1604
QRE141J-562Y
R1605
QRE141J-182Y
R2101
QRE141J-105Y
R2102
QRE141J-472Y
R2104
QRE141J-274Y
R2105
QRE141J-332Y
R2106
QRE141J-472Y
R2107
QRE141J-202Y
R2108
QRE141J-362Y
R2109
QRE141J-150Y
R2110
QRE141J-333Y
R2111
QRE141J-123Y
R2152
QRE141J-472Y
R2154
QRE141J-274Y
R2155
QRE141J-682Y
R2158
QRE141J-472Y
R2159
QRE141J-150Y
R2160
QRE141J-333Y
R2161
QRE141J-123Y
R2165
QRE141J-105Y
R2251
QRE141J-472Y
R2252
QRE141J-332Y
R2253
QRE141J-333Y
R2254
QRE141J-123Y
R2255
QRE141J-822Y
R2256
QRE141J-152Y
R2257
QRE141J-153Y
R2258
QRE141J-181Y
R2259
QRE141J-105Y
R2261
QRE141J-562Y
R2262
QRE141J-682Y
R2263
QRE141J-222Y
Remarks
Parts name
C RESISTOR
2.2K 5% 1/4W
C RESISTOR
5.6K 5% 1/4W
C RESISTOR
6.8K 5% 1/4W
C RESISTOR
1.8K 5% 1/4W
C RESISTOR
1.0M 5% 1/4W
C RESISTOR
4.7K 5% 1/4W
C RESISTOR
2.2K 5% 1/4W
C RESISTOR
10K 5% 1/4W
C RESISTOR
4.7K 5% 1/4W
C RESISTOR
100K 5% 1/4W
C RESISTOR
1.5K 5% 1/4W
C RESISTOR
22K 5% 1/4W
C RESISTOR
560 5% 1/4W
C RESISTOR
270K 5% 1/4W
C RESISTOR
33K 5% 1/4W
UNF.C RESISTOR
10 5% 1/4W
C RESISTOR
39K 5% 1/4W
C RESISTOR
120K 5% 1/4W
C RESISTOR
1.0K 5% 1/4W
C RESISTOR
18K 5% 1/4W
C RESISTOR
2.2K 5% 1/4W
C RESISTOR
2.7K 5% 1/4W
C RESISTOR
10K 5% 1/4W
C RESISTOR
68K 5% 1/4W
C RESISTOR
27K 5% 1/4W
C RESISTOR
22 5% 1/4W
C RESISTOR
1.0K 5% 1/4W
C RESISTOR
2.2K 5% 1/4W
C RESISTOR
150 5% 1/4W
C RESISTOR
120K 5% 1/4W
C RESISTOR
10K 5% 1/4W
C RESISTOR
5.6K 5% 1/4W
C RESISTOR
1.8K 5% 1/4W
C RESISTOR
1.0M 5% 1/4W
C RESISTOR
4.7K 5% 1/4W
C RESISTOR
270K 5% 1/4W
C RESISTOR
3.3K 5% 1/4W
C RESISTOR
4.7K 5% 1/4W
C RESISTOR
2.0K 5% 1/4W
C RESISTOR
3.6K 5% 1/4W
C RESISTOR
15 5% 1/4W
C RESISTOR
33K 5% 1/4W
C RESISTOR
12K 5% 1/4W
C RESISTOR
4.7K 5% 1/4W
C RESISTOR
270K 5% 1/4W
C RESISTOR
6.8K 5% 1/4W
C RESISTOR
4.7K 5% 1/4W
C RESISTOR
15 5% 1/4W
C RESISTOR
33K 5% 1/4W
C RESISTOR
12K 5% 1/4W
C RESISTOR
1.0M 5% 1/4W
C RESISTOR
4.7K 5% 1/4W
C RESISTOR
3.3K 5% 1/4W
C RESISTOR
33K 5% 1/4W
C RESISTOR
12K 5% 1/4W
C RESISTOR
8.2K 5% 1/4W
C RESISTOR
1.5K 5% 1/4W
C RESISTOR
15K 5% 1/4W
C RESISTOR
180 5% 1/4W
C RESISTOR
1.0M 5% 1/4W
C RESISTOR
5.6K 5% 1/4W
C RESISTOR
6.8K 5% 1/4W
C RESISTOR
2.2K 5% 1/4W
Area
Table of
Contents
Previous
Page
Next
Page
1
...
10
11
12
13
14
15
16
17
