Ligações - Telefunken SUMMUM48E Operating Instructions Manual

Ligações
Conector
Ligação
Scart
(atrás)
Ligação
(atrás)
AV LATERAL
Ligação
Áudio PC/
YPbPr
(lateral)
Ligação
HDMI
(atrás)
Ligação
SPDIF
SPDIF (Saída
ótica) (atrás)
AV LATERAL
Ligação
AV Lateral
(Áudio/
Vídeo)
(lateral)
AUSCULTADOR
Ligação
Auscultador
(lateral)
Ligação
YPBPR
Vídeo
YPbPr
(lateral)
Ligação
(lateral)
Ligação
(lateral)
LAN
Ligação
Ethernet
(atrás)

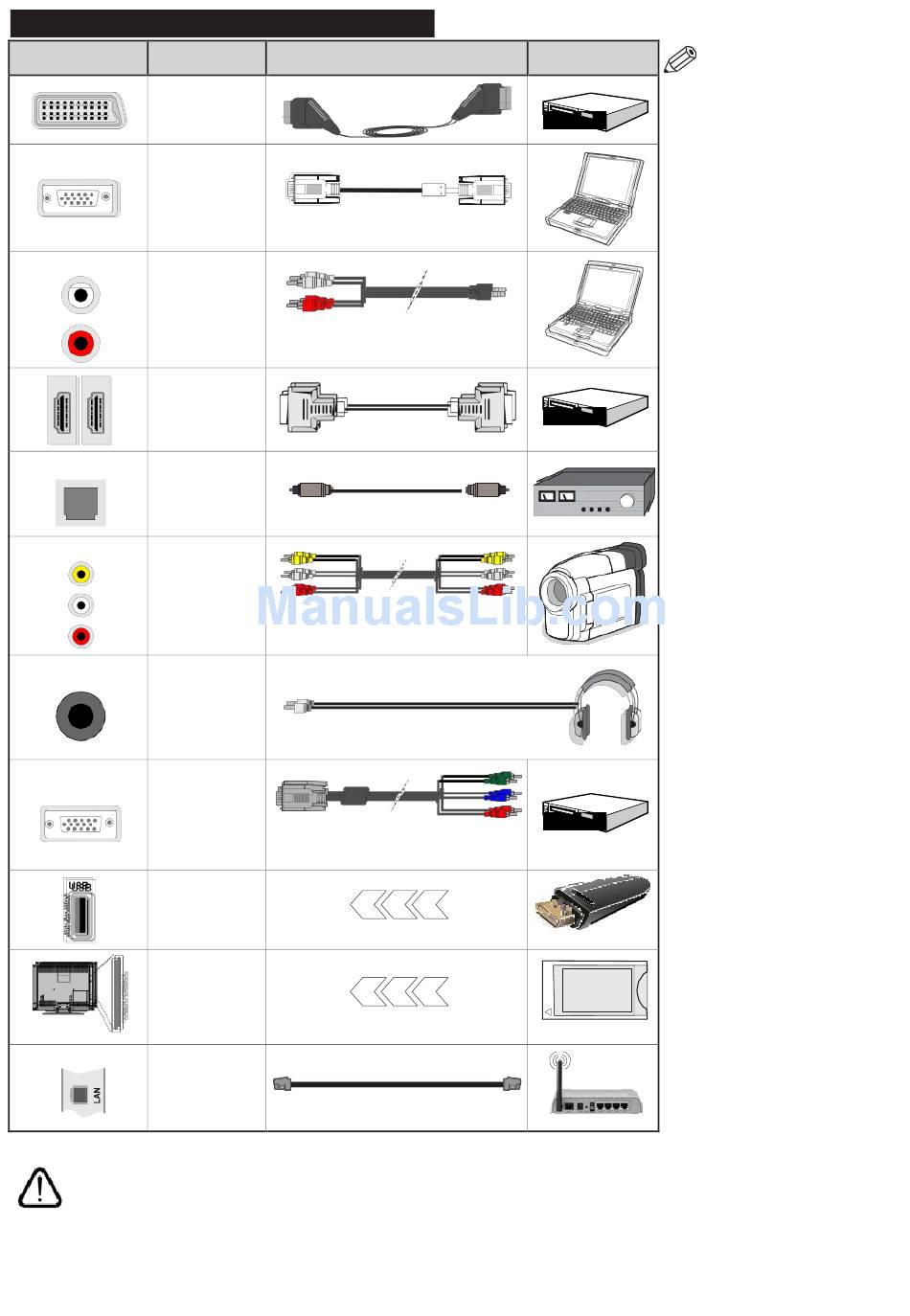

Se pretender ligar um dispositivo à TV, certifique-se de que a TV e o dispositivo estão desligados antes de efectuar
qualquer ligação. Após efectuar a ligação, poderá ligar e utilizar as unidades.
Tipo
VGA
Cabo Áudio YPbPr/PC
(Não fornecido)
Cabo AV (Não
fornecido)
Cabo de Ligação PC para YPbPr
(Não fornecido)
USB
CI
Cabo LAN / Ethernet
Cabos
Português - 6 -
Dispositivo
NOTA: Quando li gar
um dispositivo através de
YPbPr ou da entrada Lateral
AV, d eve u sar o s cab o s
de ligação para permitir a
ligação. Consultar as figuras
no lado esquerdo. | Pode
utilizar o cabo YPbPr para
VGA (não fornecido) para
activar o sinal YPbPr através
da entrada VGA. | Não pode
utili zar VGA e YPbPr ao
mesmo tempo. | Para activar
o áudio PC/YPbPr, necessitará
de usar as entradas laterais
com um c abo Y P bP r/ PC
(não fornecido) para ligação
áudio. | Se estiver ligado um
dispositivo externo através da
tomada SCART, a TV mudará
automaticamente para o modo
AV. | Quando estiver a receber
canais DTV (Mpeg4 H.264) ou
enquanto no modo Navegação
de Media, a saída não estará
disponível através da tomada
scart. | É recomendável ligar
todos os cabos da parte de
trás do televisor antes de o
montar na parede através do
kit de montagem (disponível de
terceiros no mercado, se não
fornecido). | Insira ou remova
o módulo CI apenas quando
a TV estiver DESLIGADA.
C o n s u l t a r o m a n u a l d e
instruções do módulo para
mais informação sobre as
definições. | Cada entrada
USB da sua TV suporta até
500mA. Ligar dispositivos
que tenham um valor actual
s u p eri o r a 50 0 mA p od e
danificar a sua televisão. |
Para ligar um cabo HDMI à TV,
tem de usar apenas um cabo
HDMI blindado para garantir
uma imunidade suficiente
contra radiações de frequência
CAM
parasita.
module
