Summary of Contents for Shuttle SCD-470

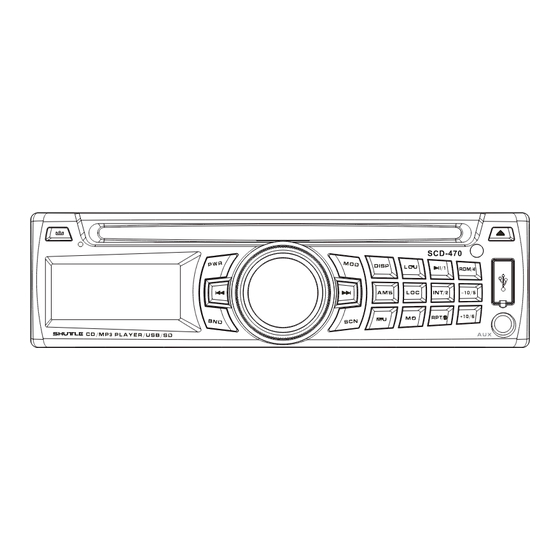

- Page 1 SCD-470...
- Page 3 General Power Supply Requirements: DC 14 , Negative Ground Load Impedance 4 ohms Maximum Output Power: 25W x 4(CH) Chassis Dimensions: 178 x 130x 50mm (W x D x H) Current Drain: Tone Controls Bass (at 100Hz): +10dB / -10dB Treble (at 10K): +10dB / -10dB CD Player...
- Page 19 8218MB（06-108218-2004） MP3(4*25W)数码 06-108218-2004-0L-N IC6621+2RCA+SUB+ISO 04-042334-0100 4.2336MHZ 插件晶体 30PPM S形 04-032768-0100 插件 32.768KHZ 圆柱形晶体 3X8MM 07-113060-0101 热敏电阻 300mA 60V T60-030 08-210222-1029 电解电容 16V 2200UF ±20% 10*20 08-210471-1000 电解电容 470UF/16V ±20% φ8*7mm 10-090435-0201 插件三极管 2SD435 TO-251 40V，3A，10W( 塑封) 11-TG7533-0H00 TG7533 TO-92 11-037388-0600 IC TDA7388 12-115401-0000 普通二极管...
- Page 20 07-080153-9900 贴片电阻 15K 5% 0603 07-080123-9900 贴片电阻 0603 07-080180-9900 贴片电阻 18R 0603 07-080183-9900 贴片电阻 18K 0603 07-080823-9900 贴片电阻 82K 5% 0603 07-080221-9900 贴片电阻 220 5% 0603 07-080222-9900 贴片电阻 2K2 5% 0603 07-080223-9900 贴片电阻 0603 07-080224-9900 贴片电阻 220K 5% 0603 07-080270-9900 贴片电阻 27R 5% 0603 07-080332-9900 贴片电阻 ...
- Page 21 09-088152-1300 贴片电容 152/50V 0603 ±10％ 09-088224-1300 贴片电容 224/25V 0603 ±10％ 09-088154-1300 贴片电容 154/50V ±10％ 0603 09-088225-1300 贴片电容 225 10% 0603 10v 09-088471-1300 贴片电容 470P/50V 0603 ±5％ 09-088561-1300 贴片电容 560P/50V 0603 ±5％ 09-088684-1300 贴片电容 684/16V 0603 ±10％ 10-011015-0125 贴片三极管 2SA1015(SOT-23 8550) 10-011815-0125 贴片三极管 2SC1815(SOT-23 8050 ) 10-021132-1280 贴片三极管...
- Page 22 09-088103-1300 贴片电容 103/50V 0603 ±10％ 09-088333-1300 贴片电容 333/50V 0603 ±10% 09-088104-1300 贴片电容 104/25V 0603 ±10％ 09-088225-1300 贴片电容 225 10% 0603 10v 10-011815-0125 贴片三极管 2SC1815(SOT-23 8050 ) 11-464558-0400 IC KIA4558F SOP8 SMD贴片 06-108228-2001-0-N PY-8228U-TUNE（6621） 04-040003-0100 插件晶体 4.000MHZ 30PPM S型 08-210101-1029 电解电容 16V 100UF ±20% 6.3*5 16-600561-0001 插件色环电感 560uH 0307 19-115121-1201 12PIN 弯针...
- Page 23 06-306228-2800-1C-N PY-6228U前板绿色灯光通用)外发件 06-306228-2800 PY-6228U-KB FR-4（175.3*168.4*1.2mm）1/4 07-080000-9900 贴片电阻 0 0603 07-080103-9900 贴片电阻 0603 07-080122-9900 贴片电阻 0603 07-080152-9900 贴片电阻 1K5 5% 0603 07-080183-9900 贴片电阻 18K 0603 07-080222-9900 贴片电阻 2K2 5% 0603 07-080332-9900 贴片电阻 3K3 5% 0603 07-080471-9900 贴片电阻 470 5% 0603 07-080473-9900 贴片电阻 ...
- Page 24 17-010303-1101 LED灯 3Φ 红发红 普亮（主机） 主机用 34-010207-0600 插针 7PIN PH=2.54MM 弯脚90度 34-010203-0600 插针 3PIN PH=2.54MM 弯脚90度 29-725001-0559 25PIN FFC线 PH=1.0MM 一面插 一面焊 55MM 19-122182-1401 18位母插 HT-F18-2.5B 06-508218-1001-1-N PY-8218-CONB（外发）连接板 PY-8218U-CONB 单面板 94V0 06-508218-1001 189.6*178.2*1.6MM/4PCS 07-080000-9900 贴片电阻 0 0603 07-080101-9900 贴片电阻 100 5% 0603 07-080473-9900 贴片电阻 47K 0603 07-080222-9900 贴片电阻 ...
- Page 27 EXPLODED DRAWING INSTRUCTION...
- Page 28 74-822801-1005 CD MP3遥控 SHUTTLE 90-D6228U-0103 PY-6228U 主结构料 B3-2010-102A 40-046118-0002 装饰框，ABS 777D/BLACK，喷亚黑油 40-216118-0001 基座(有SD卡，18PIN)，ABS 777D，丝印银字 41-686128-0001 SD卡透光架（有SD卡时用） 喷透明白油 41-786118-0000 锁扣,ABS 777D/黑色 41-796118-0000 推杆,ABS 777D/黑色 43-016118-0110 面盖0.6MM G.S.S 43-026118-0110 底盖 0.6MM G.S.S 43-066118-0111 左侧架 1.0MM G.S.S(新方案，半截主板） 43-076118-0110 右侧架 1.0MM G.S.S 43-086118-0110 后侧架A（4X25W，14PIN） 1.0MM G.S.S 43-611801-0003 散热片，（4*25W 14PIN用）铸铝...
- Page 29 眼镜盒胶袋 250x89mm 62-058118-0002 主机胶袋 317x304mm 62-058118-0004 螺丝,垫片，钥匙胶袋 140x85mm 62-058118-0005 输出线胶袋 200*80mm 69-400100-5000 眼镜盒海绵，黑色海绵，40X10X5MM，单面背胶 69-400200-1000 眼镜盒海绵，黑色海绵，40X20X10MM，单面背胶 60-B10102-01-01 说明书，型号:SCD-470 62-058118-0006 说明书胶袋 225*165MM（带封口条） 63-018118-0901 10A FUSE LABEL WHTHE/BLK 63-018118-0903 1A FUSE LABEL WHTHE/BLK 63-048118-0401 CLASS I LABEL 黄底黑字 63-058118-0901 QC PASSED LABEL 白底黑字 63-068118-0601...
- Page 30 LINE OUT FRONT R CH （二组RCA时用） 63-198118-0801 LINE OUT REAR R CH （二组RCA时用） 63-198118-0802 LINE OUT REAR L CH （二组RCA时用） 63-208118-0401 光头贴纸 YELLOW/BLK 63-228118-0401 电器危害贴纸 YELLOW/BLK 63-268118-0201 机芯螺丝封条 63-258118-0101 SUBWOOFER LINE OUT 贴纸 63-B10102-01-01 机面贴纸，型号：SCD-470 64-B10038-01-01 保修卡 卡通箱(扣底用)B=B 5pcs(470X239X295mm)型号:SCD- 65-B10102-01-01 470(绿色显示灯） 彩盒(扣底上开盖)225x90x275MM(250g裱B9加强过哑胶局部 66-B10102-01-01 UV) 型号:SCD-470（绿色显示灯）...
