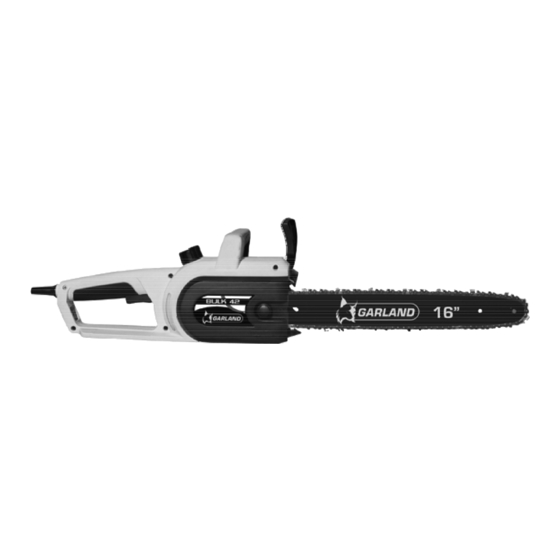

Garland BULK 38 User Manual

Electric chainsaws
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

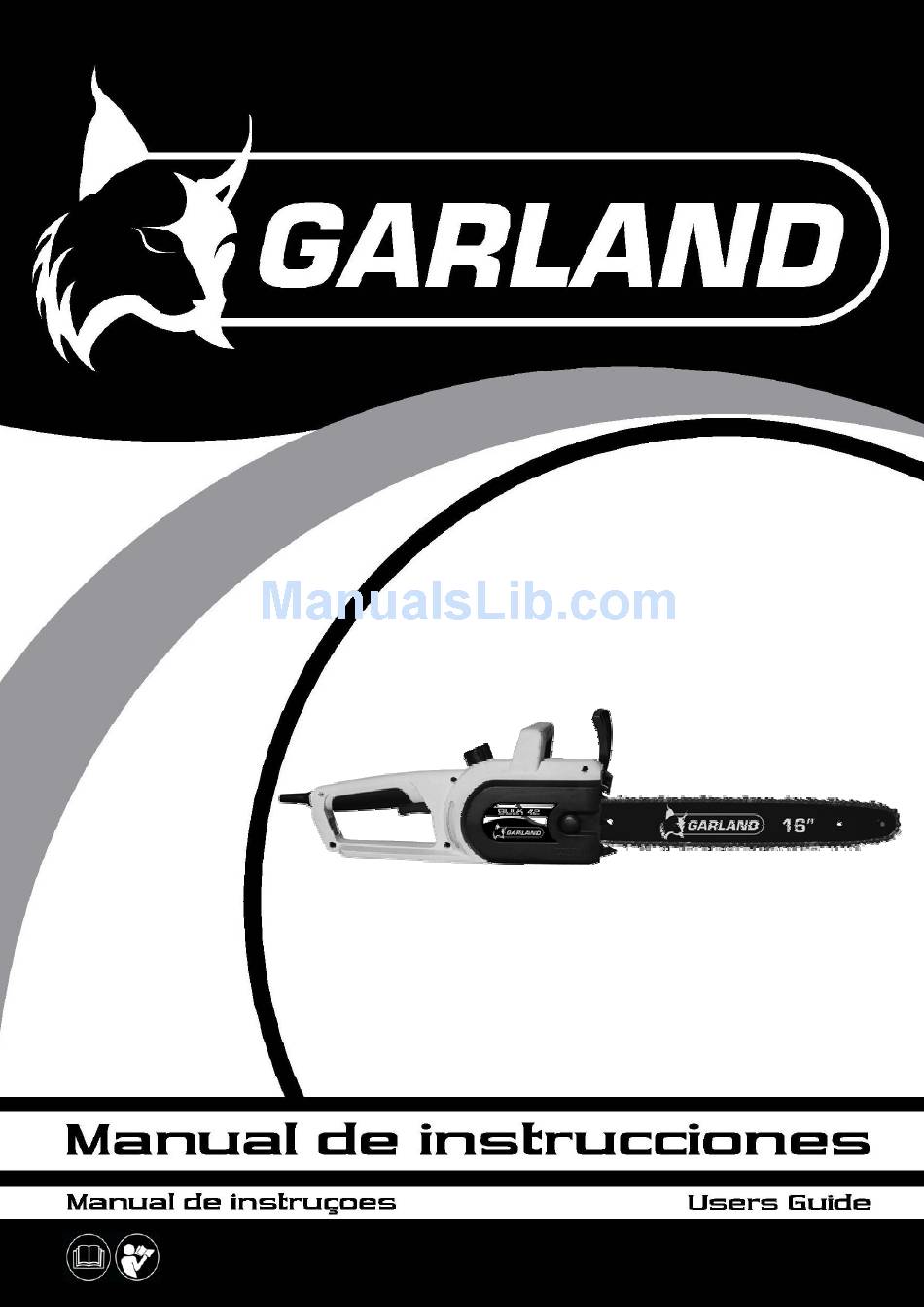

Electrosierras BULK 38 / BULK 42/ BULK 46
Lea atentamente el manual de instrucciones y asegúrese
de entenderlo antes de utilizar este aparato

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BULK 38 and is the answer not in the manual?

Questions and answers

Related Manuals for Garland BULK 38

Summary of Contents for Garland BULK 38

  • Page 1 Electrosierras BULK 38 / BULK 42/ BULK 46 Lea atentamente el manual de instrucciones y asegúrese de entenderlo antes de utilizar este aparato...

  • Page 2: Table Of Contents

    ILUSTRACIÓN Y EXPLICACIÓN DE LOS PICTOGRAMAS 1. Lea el manual de instrucciones y siga las instrucciones y advertencias de seguridad. 2. Desenchufe la máquina si el cable de corriente o el enchufe se dañan. 3. Lleve una protección auditiva. 4. Lleve gafas de seguridad. 5.

  • Page 3: Descripción

    Fig.1 DESCRIPCIÓN (Fig. 1) 1. Asidero trasero 2. Asidero delantero 3. Freno de cadena 4. Cadena de corte 5. Tuerca de bloqueo de la barra 6. Tapa de la barra 7. Barra de guía 8. Cable de suministro de energía 9.
  • Page 4 Posición de funcionamiento de la electrosierra Posición de desactivación de la electrosierra...

  • Page 5: Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD ¡ATENCIÓN! Las normas de seguridad se han de seguir cuando se usa la electrosierra. Para su propia seguridad y la seguridad de otros, por favor lea esta información atentamente antes de usar la electrosierra y guárdela en un lugar seguro para futuras consultas. Use la electrosierra solamente para serrar madera u objetos de madera.
  • Page 6 está dañado o roto, desenchufe inmediatamente. • Lleve siempre gafas de protección y guantes de protección cuando trabaje con la electrosierra. • Para evitar lesiones, lleve ropas ajustadas y botas de seguridad. • Para evitar daños a sus oídos, lleve orejeras, los cascos con un visor son particularmente ventajosos.
  • Page 7 escalera, en un árbol o en cualquier otro lugar inestable. No sierre con una mano. • El cable eléctrico siempre ha de estar detrás del operador de la electrosierra. • El cable eléctrico ha de estar siempre dirigido alejándose desde la parte posterior de la electrosierra.

  • Page 8: Transporte

    • La electrosierra no se ha de usar para trabajo forestal, es decir, para talar y podar ramas en el bosque. ¡Debido a la conexión de cable, el operador de la electrosierra no tiene la movilidad necesaria y su seguridad no está garantizada! •...

  • Page 9: Antes De Empezar

    ANTES DE EMPEZAR La tensión y la corriente de suministro han de cumplir con las indicaciones en la placa de características. Antes de empezar a trabajar, compruebe siempre electrosierra funciona correctamente y su funcionamiento es seguro. Compruebe también que el freno de cadena, la lubricación de la cadena y el nivel de aceite están listos para trabajar (ver Fig.
  • Page 10 alrededor del piñón de arrastre (Fig. 5) y ponga la espada con la cadena sujetándola por la punta de la barra entre el tornillo de sujeción de la espada y el perno fijador (ver la fig. 3). A continuación coloque la tapa, cerciorándose de que el perno entra en el orificio de tensado de la cadena y coloque apretando con la mano suavemente la tuerca de bloqueo.
  • Page 11 Fijación del prolongador de cable (Fig. 13) Solamente use prolongadores de cable homologados para su uso en exterior. La sección del cable (longitud máx. del cable prolongador: 25 m) ha de ser de 1,5 mm por lo menos y siempre totalmente desenrollado.
  • Page 12 Lubricantes de la cadena La vida de servicio de las cadenas de la electrosierra y de las barras de guía depende en gran medida de la calidad del lubricante usado. ¡No se ha de usar aceite viejo! Use solamente lubricante de cadena ambientalmente inocuo.

  • Page 13: Uso De La Electrosierra

    Afilado de la cadena Puede tener su cadena de la electrosierra afilada rápida y correctamente por parte de distribuidores especializados, de los cuales también puede obtener equipos de afilado de la cadena para permitirle afilar la cadena. Por favor, siga las correspondientes instrucciones de funcionamiento.
  • Page 14 Después de trabajar con la electrosierra, siempre se debe: Limpiar la cadena de la electrosierra y la barra de guía y volver a colocar la funda de la espada. Protección de la electrosierra No utilizar nunca la electrosierra bajo la lluvia o en condiciones de humedad.
  • Page 15 Talado de un árbol 1. Decida la dirección de talado considerando el viento, inclinación del árbol, facilidad para complementar la tarea después del talado y otros factores. 2. Al despejar la zona alrededor del árbol, coloque un buen soporte para los pies y una trayectoria de escape. 3.
  • Page 16 Un tronco apoyado en el suelo. (1) Sierre hacia abajo hasta la mitad, a continuación haga rodar el tronco, córtelo desde el lado opuesto. Un tronco separado del suelo (2) En la zona A, sierre por la parte inferior un tercio y acabe serrando hacia abajo desde la parte superior.
  • Page 17 deslizarse. Sujete piezas cortas de madera en su sitio antes de serrar. Sierre sólo madera u objetos de madera. Cuando sierre, asegúrese de no tocar piedras o clavos, ya que los mismos pueden ser lanzados y dañar la electrosierra. Evite poner en contacto la electrosierra en funcionamiento con alambrados o con el suelo.

  • Page 18: Mantenimiento Y Limpieza

    En caso que la electrosierra fallara a pesar de nuestros cuidadosos procedimientos de fabricación e inspección, debe repararse en un taller autorizado GARLAND. ALMACENAMIENTO Mantenga su electrosierra en un lugar seguro.

  • Page 19: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS Fallo Causa Remedio Comprobar el enchufe, el cable y la toma de corriente. Cable dañado: Repararlo en el servicio técnico. Esta Sin electricidad prohibido remendarlo con cinta aislante. Los interruptores dañados deben ser reemplazados en un servicio técnico. El motor no funciona Freno de cadena Ver la sección “freno de cadena”...
  • Page 20 NOTAS ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________...
  • Page 21 Electric chainsaws BULK 38 / BULK 42/ BULK 46 Read this manual carefully and sure that complains it until operating with the machine.
  • Page 22 IDENTIFICATION OF SYMBOLS 1. Read, understand, and follow all the instructions 2. Immediately switch off if the current cable or the switch are damaged! 3. Use ear protectors. 4. Use security glasses. 5. Don´t use the machine with bad weather, specially if its rains. INDEX DESCRIPTION SAFETY INSTRUCTIONS...

  • Page 23: Description

    Fig.1 DESCRIPTION (Fig. 1) 1. Back handle 2. Front handle 3. Chain brake 4. Cutting chain 5. Bar blocking nut 6. Bar cover 7. Guide bar 8. Energy supply cable 9. Guide 10. Safety button 11. Cable Hook 12. ON/OFF switch 13.
  • Page 24 On position Off position...

  • Page 25: Safety Instructions

    SAFETY INSTRUCTIONS ATTENTION! Safety rules must be followed when using the electric chainsaw. For your own and others safety, please carefully read this information before using the electric chainsaw and keep it in a safe place for future reference. Only use the chainsaw to saw wood or wooden objects. Any other kind of use is at your own risk and could be dangerous.
  • Page 26 • Always wear goggles and protective gloves when working with the chainsaw. • To avoid injuries, wear tight fitting clothes and security boots. • To avoid damages to your ears, wear earflaps. Helmet with visor are highly recommended. • Make sure that you have a firm position when working with the chainsaw.
  • Page 27 particular rank of capacity. • Do not use low power chainsaws for heavy works. • Only use the cable for its purpose. Never carry the chainsaw held by its cable. Do not pull the cable to disconnect it from the plug. Protect the cable from the heat, oil and sharp edges.

  • Page 28: Transport

    To avoid the kickback, please follow these safety instructions: • Never cut with the end of the guide bar! • Always start the cuts with the chainsaw already on! • Make sure that the chain is always sharpened correctly. • Never cross section more than a branch at the same time! When pruning the branches, be careful not to touch another branch.
  • Page 29 The guide bar and the chain are provided separately. To assemble them together, first unscrew the blocking nut and remove the guide bar cap. The tightened orifice of the chain has to be in the middle of the guide. If necessary, adjust the tightened bolt of the chain with the screw.
  • Page 30 CHAIN´S OIL Use engine oil SAE 30 Note: Do not use used oil since it can cause damages to the oil pump. Filling the chain oil (Fig. 12) To avoid dirt getting into the tank, clean the oil tank cap before open it. Verify the content of the oil tank and refill if necessary.
  • Page 31 Chain lubricants The life of the chains and the guide bars depends to a great extent on the quality of the lubricant used. Do not use old oil! Only use environmentally innocuous chain lubricant. Only store the chain lubricant in containers that fulfill the regulations. Guide bar The guide bar has more wear on its bottom side and on its tip.

  • Page 32: Safe Use Of The Electric Chainsaw

    Take care of your tools. Keep the tools sharpened and clean to allow you to work properly and safely. Follow up the maintenance regulations and the instructions on changing tools. SAFE USE OF THE ELECTRIC CHAINSAW Always wear goggles, ear protection, protective gloves and clothes for heavy work! Front handle Only use the chainsaw with an...
  • Page 33 conditions to ensure that the chainsaw works correctly. Any damaged security device or any damaged part must suitably be repaired or be immediately replaced by a specialized technical service unless the instruction manual says otherwise. Notes about sawing Kickback (Fig. 9) You could avoid accidents by not sawing with the end of the guide bar since this could cause that the chainsaw rises suddenly.
  • Page 34 WARNING! Always ensure your foothold. Do not stand on the log. Be alert to the rolling over of a cut log. Especially when working on a slope, stand on the uphill side of the log. Before starting work, check the direction of bending force inside the log to be cut.
  • Page 35 Suggestions about chain use Sawing wood (Fig. 8) To saw wood, please follow the safety indications and proceed as follows: Make sure that the wood cannot slip out of position. Hold the short wood pieces before sawing. Only saw wood or wood objects. When sawing, make sure not to touch stones or nails, since they could be thrown and they could damage the chainsaw.

  • Page 36: Maintenance And Cleaning

    Do not modify the chainsaw in any way since this could put you in danger. In case the chainsaw fails despite our careful manufacture and inspection procedures, it should be repaired by the Garland technical service from Garland. STORAGE Keep your chainsaw in a secure place.

  • Page 37: Trouble Shooting Guide

    TROUBLE SHOOTING GUIDE Problem Cause Solution Check the plug, the cable and the power point. Damaged cable: Repair it in the technical service. It is Without electricity prohibited to repair it with tape. Damaged switch should be replaced in the technical service.
  • Page 38 NOTAS ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________...
  • Page 39 Electroserras BULK 38 / BULK 42/ BULK 46 Leia atentamente o manual de instruçoes e asegure-se de comprender-lo antes de operar com a máquina...
  • Page 40 ILUSTRAÇÃO E EXPLICAÇÃO DOS PICTOGRAMAS 1. Leia o manual de instruçoes. 2. Desligar imediatamente, quando há danos no cabo de corrente ou na tomada! 3. Usar protecção do ouvidos. 4. Usar gafas de protecção 5. Proteger da humidade. ÍNDICE DESCRIÇÃO INSTRUÇÕES DE SEGURANÇA TRANSPORTE ANTES DE INICIAR...

  • Page 41: Descrição

    Fig.1 1.DESCRIÇÃO (Figuras 1,2,3) 1. Parte traseira 2. Parte dianteira 3. Travão de corrente 4. Corrente de corte 5. Porca de bloqueio da barra 6. Tampa da barra 7. Barra guia 8. Cabo de corrente de energia 9. Garra 10. Botão de segurança desbloqueio 11.
  • Page 42 Posição de funcionamento da electroserra Posição da parar a electroserra...

  • Page 43: Instruções De Segurança

    INSTRUÇÕES DE SEGURANÇA ¡ATENÇAO! Seguir as normas de segurança ao utilizar a electroserra. Para a própria segurança e a segurança dos demais, por favor ler esta informação cuidadosamente, antes de usar a electroserra e guardar o manual num lugar seguro para futuras consultas. Usar a electroserra somente para serrar madeira ou objectos de madeira.
  • Page 44 • Sempre utilizar óculos de protecção e luvas de protecção ao trabalhar com a electroserra. • Para evitar lesões, usar roupa ajustada e botas de segurança. • Para evitar danos auditivos, usar protecção adequada, os capacetes com um visor são particularmente, adequados. •...
  • Page 45 electroserra. • O cabo eléctrico sempre deve estar afastado da parte posterior da electroserra. • Usar somente acessórios originais. • Ao utilizar a electroserra em exteriores, a mesma deve ser ligada a uma tomada com terra. • Não sobrecarregar a electroserra. A mesma, funciona melhor e é mais segura seguindo a capacidade determinada.

  • Page 46: Transporte

    electroserra não possui a mobilidade necessária e a sua segurança não é garantida! • Permanecer sempre ao lado da árvore a ser cortada. • Ao cortar uma árvore, cuidado com as ramas que caem ao retroceder. • Em superfícies inclinadas, o utilizador da electroserra deve permanecer do lado superior esquerdo ou direito do tronco ou da árvore caída, nunca do lado inferior.
  • Page 47 Quando o nível de óleo é superior à marca, trabalhar sem preocupações. Accionar a electroserra e segurar a mesma acima do pavimento. Cuidado, a electroserra não deve tocar o pavimento. Por razões de segurança, é melhor manter uma distância de, pelo menos, 20 cm.
  • Page 48 A corrente deve estar no interior da ranhura de guia da barra guia. Soltar a porca de bloqueio, girar o parafuso de tensão da corrente no sentido horário, até que a tensão correcta da corrente e apertar a porca de bloqueio. A corrente não deve ter tensão demais.
  • Page 49 Lubrificação da corrente Para evitar um desgaste excessivo, a corrente da electroserra e a barra guia devem ser lubrificadas de forma uniforme durante o funcionamento. A lubrificação é automática. Nunca trabalhar sem lubrificação da corrente. quando a corrente funciona seca, todo o aparelho de corte sofre graves danos rapidamente.

  • Page 50: Uso Da Electroserra

    Pinhão de arraste O pinhão de arraste está submetido a um desgaste especialmente alto. Quando há marcas de desgaste profundas nos dentes do pinhão de arraste, o mesmo deve ser substituído. Um pinhão de arraste desgastado diminui o período de vida da corrente. O pinhão de arraste deve ser substituído pelo serviço técnico especializado.
  • Page 51 Somente utilizar a electroserra com uma extensão de cabo homologada e aprovado com o isolante e as ligações prescritas desenhadas para uso exterior (cabos com capa de borracha aprovados) que encaixem na ficha Comado frontal da electroserra. A electroserra está Parte traseira equipada com um interruptor de segurança.
  • Page 52 Notas sobre o trabalho Retrocesso (Fig. 9) Para evitar acidentes, nuca serrar com a ponta da barra guia, isto pode fazer com que a electroserra levante de repente. Sempre utilizar o equipamento de segurança e a roupa adequada, completa ao trabalhar com a electroserra. O retrocesso é um movimento para cima e/ou para trás da barra guia que pode ocorrer quando a electroserra encontra um obstáculo na ponta da barra guia.
  • Page 53 ¡ATENÇAO! Verifique sempre o suporte para os pés. Não esteja de pé sobre o tronco. Esteja atento para que o tronco cortado não rode. Especialmente quando se trabalha numa inclinação, coloque-se no lado de subida do tronco. Antes de começar a trabalhar verifique a direcção da força de inclinação no interior do tronco a ser cortado.
  • Page 54 Sugestões de uso da electroserra A serrar madeira (Fig. 8) Para serrar madeira, por favor seguir as indicações de segurança e proceder como indicado: Fixar a madeira a ser serrada. Fixar as peças curtas de madeira num apoio antes de serrar. Serrar apenas madeira ou objectos de madeira.

  • Page 55: Manutenção E Limpeza

    Guardar a electroserra num lugar seguro. A electroserra fora de uso deve ser guardada limpa, sobre uma superfície plana e num lugar seco, fora do alcance das crianças. ESPECIFICAÇÕES TÉCNICAS Modelo BULK 38 BULK 42 BULK 46 Potência 1.800 w.

  • Page 56: Solução De Problemas

    SOLUÇÃO DE PROBLEMAS Problema Causa Solução Comprovar a ficha, o cabo e a tomada de corrente. Falta electricidade Cabo danificado: Reparar no serviço técnico. Esta proibido remendos com fita isolante. O motor não funciona Os interruptores danificados devem ser substituídos pelo serviço técnico. Ver a secção “travão de corrente”...

  • Page 57: Declaração De Conformidade

    The undersigned Lisardo Carballal, authorized by Productos McLand S.L. C/ La fragua, 22 - 28932 MÓSTOLES (ESPAÑA) declares that the electric chainsaws GARLAND brand models BULK 38 (YT4635), BULK 42 (YT 4645) and BULK 46 (YT 4997)from 2009’s serial numbers and onwards (the year is clearly stated in...
  • Page 58 - Bad use, negligence, lack of maintenance. - Failures that turn out because of an incorrect use of the product, Garland will not be responsible if the replaced parts of the machine are not from Garland and if the machine has been modified in any way.
