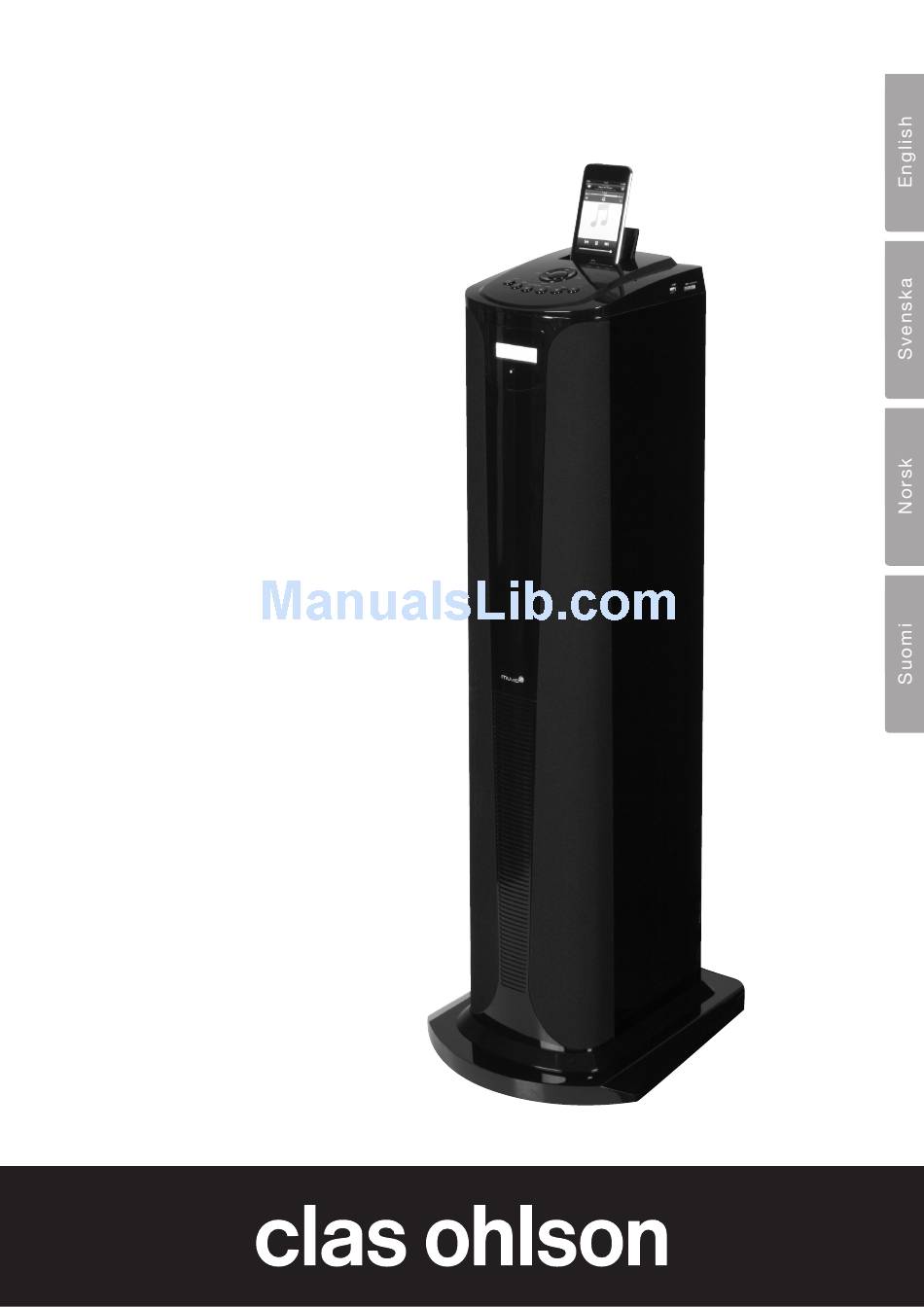

- Page 1 Speaker iPod-högtalare iPod-høyttaler iPod-kaiutin Art.no. Model 38-3943 DM96 Ver. 201008...
- Page 3 Speaker Art.no 38-3943 Model DM96 Please read the entire instruction manual before using the product and save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. If you have any questions regarding technical problems please contact Customer Services. 1. Safety • Never expose the device to moisture or damp. • Do not expose the device to direct sunlight or high temperatures. • Do not disassemble or modify the product. Repairs must be carried out by a qualified tradesman or workshop. • If the device is not to be used for a longer period, pull out the plug from the wall socket. • Never mix old and new batteries. • If the remote is not to be used for a longer period, remove its batteries. 2. Contents • iPod Speaker • iPod-adaptors (4) • Connecting cable (2 x RCA to 3.5 mm stereo) • Aerial lead • Remote control • Instruction manual 3. Assembly iPod Speaker Mount the foot to the bottom of the iPod speaker using the included screws. Speaker bottom...
-
Page 4: Product Description
4. Product description iPod speaker 1. [ I◄◄ ] – Goes to previous track 2. [◄◄ ] – Rewind 3. [►► I ] – Goes to next track 4. [ ] – Audio Input 5. [ ] – Time 6. [► ► II] – Starts and pauses playback 7. iPod dock PREV 8. [ ] – On/off I ◄ ◄ 9. [► ► ] – Fast forward ◄... - Page 5 Remote Control 18. [STANDBY] – On/off STANBY MUTE 19. [AUDIO] – Activates the Audio input connected device 20. [USB/SD] – Activates the connected USB or SD memory 21. [ v, <, > ] Arrow keys for moving the iPod cursor. AUDIO 22. [►II ] Starts and pauses playback. USB/SD iPod 23. [SEARCH] – Activates scanning mode. 24. [►►] and [◄◄] Fast-forward and rewind (in USB or SD mode), press again to resume playback. Depress and hold to fast- forward or rewind (iPod mode). Scans radio stations, forwards and backwards (radio mode). Note! Buttons don’t work with devices connect to the Audio-in connection. 25. [TIME] – Sets time, alarm, automatic-on, automatic shut-off. 26. [TONE] – Press sequentially to adjust treble (TR), bass (BS) or subwoofer (SW). Adjusts [Vol +] [Vol +] volume. 27. [MUTE] – Press to mute. Press again to un-mute. ►II 28. [FM] – Turns on the FM-radio. 29. [iPod] – Activates iPod. 30. [0] – [10+] – Number keys. 31. [F] – Sets the radio station. MO/ST SEARCH 32. [RDS/STOP] – Activates/shuts-off RDS. ►► ►►I STOP 33. [MO/ST] – Mono/stereo and channel + and – SAVE ◄◄ I◄◄ VIDEO 34. [ I◄◄] and [►►I ] – Goes to next or previous track.
- Page 6 5. Connections iPod – iPod/iPhone connection with charge capacity (adaptors for 4 different devices included). SD – SD memory card slot USB – USB port Audio 1 – External audio connection (2 x RCA) Audio 2 – External audio connection (Ø 3.5 mm stereo) Ant – FM aerial connection Component video Out – TV Video output Press [SAVE/VIDEO] (16) to select video output: • Composite video output – blue RCA connection. • Component video output – red, green, and blue RCA connections. (RED) (GREEN) (BLUE) (RED) (GREEN) (BLUE) Pb/VIDEO AUDIO 1 AUDIO2 Pb/VIDEO AUDIO 1 AUDIO2 COMPONENT VIDEO OUT AUDIO IN COMPONENT VIDEO OUT AUDIO IN Composite Component Connection example (RED) (GREEN) (BLUE) CD/DVD/DIVX MULTIMEDIA PLAYER (RED)
- Page 7 6. Use Preparations 1. Press the On/off button (17) on the back of the iPod speaker. 2. Press [STANDBY] (18) on the remote to turn the speaker on/off. 3. Use [ ] (4) to select the desired function or use the remote to select AUDIO (19), USB/SD (20), FM (28) or iPod (29). A. iPod Select iPod if you want to playback audio files from your iPod/iPhone. The speaker display will show ”SUCCESS” after a few seconds. You may now start playback from your iPod/iPhone. If the display shows ”FAILED”, remove your iPod/iPhone and reconnect it. Control your iPod cursor using the arrow keys [ v, <, > ] (21). B. Audio/Aux in Press AUDIO (19) or [ ] (4) and select AUX IN when connecting a MP3 player, computer, etc. to the Audio-IN (Audio 1 or Audio 2) iPod speaker connection. C. Radio Press FM (28) or [ ] (4) on the speaker. Setting a station 1. Press [F] (31). 2. Set a radio station by using the number keys to (30) to enter the radio station’s frequency channel. 3. Press [SAVE/VIDEO] (35) to save the station to memory. Scanning for stations 1. Scan for stations manually by using [►►] or [◄◄] (24). 2. Press [SEARCH] (23) for automatic scanning. Scanning will stop once a station has been found. 3. To restart scanning, press again. Saving stations to preset 1. Select the desired radio station.
-
Page 8: Time And Alarm
D. USB/CARD Listening to audio files from USB or SD memory. 1. Connect a USB/SD memory to (14) or (15). 2. Press [USB/SD] (20) to start playback from the USB or CARD. Press [USB/SD] again to switch sources between the USB and CARD. 3. Press [►►] (24) or [◄◄] (24) to fast-forward or rewind. Press [I◄◄] (34) or [►►I] (34) to go to the previos or next track. E. Video In iPod mode you can connect the device to a TV. Press [SAVE/VIDEO] (33) to select composite or component video: See section 5. ”Connections”. Video output compatibility Capacity 5G iPod iPod classic; 3G, iPod touch, 2G touch iPhone 3G, 4G and 5G nano iPhone iPhone 3GS Composite Component 7. Time and alarm To set the time, alarm and automatic-on/off press [TIME] (25). The available settings are as follows: Set time 1. Set the hours using [VOL+] [VOL-] (36), press [ > ] (21). 2. Set the minutes in in the same way. 3. Press [TIME] (25) to confirm the settings. Alarm 1 – Set the alarm time for alarm 1 1. Set the hours with [VOL+] [VOL-] (36). 2. Press [ > ] (21) and set the minutes in the same way. -
Page 9: Care And Maintenance
8. Care and maintenance Clean the product by wiping it with a soft, dry cloth. Do not use solvents or abrasive cleaning agents. 9. Disposal Follow local ordinances when disposing of this product. If you are unsure of how to dispose of this product, please contact your local authority. 10. Specifications Input voltage: 220 – 240 V/50 Hz, power consumption: 60 W Remote control batteries: 2 x AAA/LR03 (not included) Output power: 15 W(x2) + 30 W ( RMS ) Inputs: iPod – iPod/iPhone connection (charging and file transfer) SD – SD memory card slot USB – USB port for USB devices (USB 2.0) Audio 1 – External audio connection (2 x RCA) Audio 2 – External audio connection (Ø 3.5 mm stereo) Ant – FM aerial connection (75 Ω) Outputs: Componentvideo Out – TV video output (composite and component video output) Size: 84x18x22 cm Weight: 10.5 kg Compatible with iPod nano/touch and iPhone. -
Page 10: Förpackningen Innehåller
Art.nr 38-3943 Modell DM96 Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan). 1. Säkerhet • Utsätt inte apparaten för fukt eller väta. • Utsätt inte apparaten för direkt solljus eller höga temperaturer. • Demontera aldrig produkten på egen hand. Reparationer måste utföras av kvalificerad serviceman eller verkstad. • Om inte apparaten ska användas under en längre tid, dra ur stickproppen ur vägguttaget. • Blanda aldrig nya och gamla batterier. • Om inte fjärrkontrollen ska användas under en längre tid, ta ur batterierna ur fjärrkontrollen. 2. Förpackningen innehåller • iPod-högtalare • iPod-adapter (4st) • Anslutningskabel (2 x RCA till 3,5 mm stereo) • Antennkabel • Fjärrkontroll • Bruksanvisning 3. Montering Montera fot och underdel på iPod-högtalaren med iPod-högtalare de bifogade skruvarna. Underdel Fästskruvar till fot... - Page 11 4. Produktbeskrivning iPod-högtalaren 1. [ I ◄ ◄ ] – Gå till föregående fil 2. [◄◄ ] – Snabbspola bakåt 3. [►► I ] – Gå till nästa fil 4. [ ] – Audio Input 5. [ ] – Tid 6. [ ► I I ] – Starta uppspelning eller gör paus 7. iPod-docka PREV I ◄ ◄ 8. [ ] – Av/på ◄ ◄ ►...
- Page 12 Fjärrkontrollen 18. [STANDBY] – Av/på. STANBY MUTE 19. [AUDIO] – Aktivera enhet som är ansluten till Audio ingång. 20. [USB/SD] – Aktivera anslutet USB-minne eller SD-minne. 21. [v, <, >] – Riktningsknappar för att flytta markören på iPod. AUDIO 22. [►II] – Starta uppspelning eller gör paus. USB/SD iPod 23. [SEARCH] – Sökning. 24. [►►] och [◄◄] Snabbspola framåt och bakåt (i USB, eller SD-läge), tryck igen för att återgå till normal uppspelning. Tryck och håll in för att snabbspola framåt och bakåt (iPod-läge). Sök radiofrekvens framåt och bakåt (i radio-läge). Obs! knapparna fungerar inte med en enhet ansluten till Audio-in. 25. [TIME] – Ställ in tid, alarm, automatiskt påslag, automatisk frånkoppling 26. [TONE] – Tryck flera gånger för att justera diskant (TR), bas (BS) eller subwoofer (SW). Använd [Vol +] [Vol +] ►II för att justera. 27. [MUTE] – Stänga av ljudet tillfälligt, tryck igen för att aktivera ljudet igen. 28. [FM] – Aktivera FM-radio. MO/ST SEARCH 29. [iPod] – Aktivera iPod. ►► ►►I STOP 30. [0] – [10+] – Sifferknappar. SAVE ◄◄ I◄◄ VIDEO 31. [F] – Ställ in radiofrekvens. TIME MENU VOL+...
- Page 13 5. Anslutningar iPod – Anslutning för iPod/iPhone med laddning (adapter för 4 olika enheter medföljer). SD – Anslutning för SD-minneskort. USB – Anslutning för USB-enhet. Audio 1 – Anslutning för extern audioenhet (2 x RCA). Audio 2 – Anslutning för extern audioenhet (Ø 3,5 mm stereo). Ant – Anslutning för FM-antenn. Componentvideo Out – Videoutgång till TV-apparat. Tryck på [SAVE/VIDEO] (16) för att välja videoutgång: • Kompositvideoutgång – Anslut till blå RCA-kontakt. • Komponentvideoutgång – Anslut till röd, grön och blå RCA-kontakt. (RED) (GREEN) (BLUE) (RED) (GREEN) (BLUE) Pb/VIDEO AUDIO 1 AUDIO2 Pb/VIDEO AUDIO 1 AUDIO2 COMPONENT VIDEO OUT AUDIO IN COMPONENT VIDEO OUT AUDIO IN Komposit Komponent Anslutningsexempel CD/DVD/DIVX MULTIMEDIA PLAYER (RED) (GREEN) (BLUE) (RED)
- Page 14 6. Användning Förberedelser 1. Tryck på On/off-knappen (17) på baksidan på iPod-högtalaren. 2. Tryck på [STANDBY] (18) på fjärrkontrollen för att starta eller stänga av högtalaren. 3. Välj önskad funktion genom att trycka upprepade gånger på [ ] (4) eller på fjärrkontrollens knappar AUDIO (19), USB/SD (20), FM (28) och iPod (29). A. iPod Välj läget iPod om du vill spela upp musik från din iPod/iPhone. Displayen på högtalaren visar ”SUCCESS” efter några sekunder och du kan nu börja spela musik från din iPod/iPhone. Om displayen skulle visa ”FAILED” så ta ur iPod/iPhone och sätt tillbaka den. Flytta markören på iPod med riktningsknapparna [v, <, >] (21). B. Audio/Aux in Tryck på AUDIO (19) eller [ ] (4) och välj AUX IN om du har anslutit en mp3-spelare, dator etc. till Audio-IN (Audio 1 eller Audio 2) på iPod-högtalaren. C. Radio Tryck på FM (28) eller [ ] (4) på högtalaren. Ställ in en känd kanal 1. Tryck på [F] (31). 2. Ställ in en radiostation som har känd frekvens genom att knappa in frekvensen med sifferknapparna (30). Tryck på [SAVE/VIDEO] (35) för att spara frekvensen i minnet. Sök radiostation 1. Sök station manuellt genom att trycka på [►►] och [◄◄] (24). 2. Tryck på [SEARCH] (23) för att söka stationer automatiskt. Sökningen stoppar när en station hittas, tryck då en gång till för att starta sökningen igen.
- Page 15 D. USB/CARD Det är även möjligt att lyssna på ljudfiler från en ansluten USB-enhet eller SD-minne. 1. Anslut ett USB-minne/SD-kort till (14) eller (15). 2. Tryck på [USB/SD] (20) för att spela USB eller CARD. Tryck på USB/SD igen för att skifta mellan USB eller CARD. 3. Tryck på [►►] (24) eller [◄◄] (24) för att snabbspola framåt eller bakåt. Tryck på [ ►►I ] (36) och [ I◄◄ ] (36) för att gå till nästa eller föregående spår. E. Video I iPod-läge går det att ansluta enheten till en TV. Tryck på, [SAVE/VIDEO] (33) för att välja komposit eller komponentvideo. Se 5. ”Anslutningar”. Videoutgångens kompabilitet Kapacitet 5G iPod iPod classic; 3G, iPod touch, 2G touch iPhone 3G, 4G och 5G nano iPhone iPhone 3GS Komposit Komponent 7. Tid och alarm För att ställa in tid, alarm och automatiskt till-/frånslag tryck på [TIME] (25). Det finns följande inställningar i alarm: Set time (tid) – Ställ in tid 1. Ställ in timmar med [VOL+] [VOL-] (36) 2. Tryck [ > ] (21) och ställ in minuter på samma sätt. 3. Tryck [TIME] (25) för att bekräfta inställning. Alarm 1 – Ställ in tillslag för alarm 1 1. Ställ in timmar med [VOL+] [VOL-] (36), 2. Tryck [ > ] (21) och ställ in minuter på samma sätt. 3. Tryck [TIME] (25) för att bekräfta inställning. 4. Tryck [ > ] (21) två gånger till on eller off blinkar.
-
Page 16: Skötsel Och Underhåll
8. Skötsel och underhåll Vid behov, torka av produkten med en mjuk torr trasa, använd aldrig lösningsmedel eller slipande rengöringsmedel. 9. Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun. 10. Specifikationer Drivspänning: 220 – 240 V/50 Hz, effektförbrukning: 60 W Batterier till fjärrkontroll: 2 x AAA/LR03 (medföljer ej) Uteffekt: 15 W(x2) + 30 W ( RMS ) Ingångar: iPod – Anslutning för iPod/iPhone (laddning och filöverföring) SD – Anslutning för SD-minneskort USB – Anslutning för USB-enhet (USB 2.0) Audio 1 – Anslutning för extern audioenhet (2 x RCA) Audio 2 – Anslutning för extern audioenhet (Ø 3,5 mm stereo) Ant – Anslutning för FM-antenn (75 Ω) Utgångar: Componentvideo Out – Videoutgång till TV-apparat (komposit- och komponent videoutgång) Storlek: 84 x 18 x 22 cm Vikt: 10,5 kg Passar iPod nano/touch samt iPhone. -
Page 17: Forpakningen Inneholder
Art.nr. 38-3943 Modell DM96 Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen). 1. Sikkerhet • Utsett ikke produktet for fuktighet eller væsker. • Utsett ikke produktet for høye temperaturer eller direkte sollys. • Produktet må ikke demonteres av ukvalifiserte. Reparasjoner må utføres av kyndig servicepersonell eller på verksted. • Hvis ikke produktet skal brukes på en stund skal det kobles fra strømnettet. Trekk støpselet ut fra strømuttaket. • Bland aldri nye og gamle batterier. • Hvis ikke fjernkontrollen skal brukes på en stund anbefales det at batteriene tas ut. 2. Forpakningen inneholder • iPod-høyttaler • iPod-adapter (4 stk.) • Kabel for tilkobling (2 x RCA til 3,5 mm stereo) • Antennekabel • Fjernkontroll • Bruksanvisning 3. Montering Monter fot og underdel på iPod-høyttaleren med iPod-høyttaler de medfølgende skruene. Underdel Festeskruer til fot... - Page 18 4. Produktbeskrivelse iPod-høyttaler 1. [I◄◄ ] – Gå til foregående fil 2. [◄◄ ] – Hurtigspole bakover 3. [►► I ] – Gå til neste fil 4. [ ] – Audio Input 5. [ ] – Klokke 6. [ ► I I ] – Starte avspilling eller ta pause 7. iPod-dokkingstasjon PREV 8. [ ] – Av/på I ◄ ◄ 9. [► ► ] – Hurtigspole framover ◄...
- Page 19 Fjernkontrollen 18. [STANDBY] – Av/på. STANBY MUTE 19. [AUDIO] – Aktivere enheten som er koblet til Audio inngangen. 20. [USB/SD] – Aktiver tilkoblet usb- eller SD-minne. 21. [ v, <, > ] – Retningsknapper for å flytte markøren på iPoden. AUDIO 22. [►II ] – Starte avspilling eller ta pause. USB/SD iPod 23. [SEARCH] – Søke. 24. [►►] og [◄◄] Hurtigspole fram/tilbake (i usb- eller SD- modus), trykk igjen for å gå tilbake til normal avspilling. Trykk og hold inne for å hurtigspole fram- eller framover (i iPod-modus). Søke radiofrekvens fram- og bakover i radio-modus. Obs! Knappene fungerer ikke når en enhet er koblet til Audio-in. 25. [TIME] – Stille inn klokkeslett, alarm, automatisk påslag, automatisk frakobling. 26. [TONE] – Trykk flere ganger for å justere diskant (TR), bass (BS) eller subwoofer (SW). Bruk Vol +/- for å justere. ►II 27. [MUTE] – Skru av lyden midlertidig. Trykk igjen for å aktivere lyden igjen. 28. [FM] – Aktivere FM-radio. 29. [iPod] – Aktivere iPod. MO/ST SEARCH 30. [0] til [10+] - Talltaster. ►► ►►I STOP 31. [F] – Still inn radiofrekvens. SAVE ◄◄ I◄◄ VIDEO 32. [RDS/STOP] – Aktivere/deaktivere RDS.
- Page 20 5. Tilkoblinger iPod – For tilkobling av iPod/iPhone med lading (adapter for 4 forskjellige enheter medfølger). SD – Tilkoblingspunkt for minnekort (SD). USB – Uttak for usb-enhet. Audio 1 – For tilkobling av ekstern audioenhet (2 x RCA). Audio 2 – For tilkobling av ekstern audioenhet (Ø 3,5 mm stereo). Ant – Inngang for FM-antenne. Komponentvideo Out – Videoutgang til TV-apparat. Trykk på [SAVE/VIDEO] (16) for å velge videoutgang: • Komposittvideoutgang – Koble til blå RCA-kontakt. • Komposittvideoutgang – Koble til rød, grønn og blå RCA-kontakt. (RED) (GREEN) (BLUE) (RED) (GREEN) (BLUE) Pb/VIDEO AUDIO 1 AUDIO2 Pb/VIDEO AUDIO 1 AUDIO2 COMPONENT VIDEO OUT AUDIO IN COMPONENT VIDEO OUT AUDIO IN Kompositt Komponent Tilkoblingseksempel (RED) (GREEN) (BLUE) CD/DVD/DIVX MULTIMEDIA PLAYER (RED)
- Page 21 6. Bruk Forberedelser 4. Trykk på On/off-knappen som sitter på iPod-høyttalerens bakside. 5. Trykk på STANDBY på fjernkontrollen for å starte eller stenge høyttaleren. 6. Velg ønsket funksjon ved å trykke gjentatte ganger på [ ] (4) eller på fjernkontrollens knapper AUDIO (19), USB/SD (20), FM (28) og iPod (29). A. iPod Velg iPod-modus hvis det skal spilles av musikk fra iPoden/iPhonen. Displayet på høyttaleren vises SUCCESS etter noen få sekunder og man kan starte avspilling fra iPod/iPhone. Hvis displayet viser FAILED så ta ut iPod/iPhone og koble den til igjen. Flytt markøren på iPoden med retningsknappene [ v, <, > ] (21). B. Audio/Aux in Trykk på AUDIO (19) eller [ ] (4) og velg AUX IN hvis du har koblet til en mp3-spiller, datamaskin etc. til Audio-IN (Audio 1 eller Audio 2) på iPod-høyttakeren. C. Radio Trykk på FM (28) eller [ ] (4) på høyttaleren. Still inn en kjent kanal 1. Trykk på [F] (31). 2. Still inn en radiostasjon som har en frekvens du kjenner ved å taste inn frekvensen med talltastene. Trykk på [SAVE/VIDEO] (35) for å lagre frekvensen i minnet. Søk radiostasjon 1. Søk stasjon manuelt ved å trykke på [►►] eller [◄◄] (24). 2. Trykk på [SEARCH] for å søke etter stasjoner automatisk. Søket stopper når den kommer til en stasjon. Trykk da en gang til for å starte søket igjen.
- Page 22 D. USB/CARD Lytte på lydfiler fra tilkoblet usb-enhet eller SD-minne. 1. Koble til et usb-minne eller SD-minnekort. 2. Trykk på [USB/SD] for å spille USB eller CARD. Trykk på USB/SD igjen for å skifte mellom USB eller CARD. 3. Trykk og hold inne [►►] eller [◄◄] (24) for å spole hurtig bak- eller framover. Trykk på [9] eller [ I◄◄/►►I] (34) for å gå til foregående/neste spor. E. Video I iPod-modus kan man koble til et tv-apparat. Trykk på [SAVE/VIDEO] (35) for å velge kompositt eller komponentvideo: Se 5. Tilkoblinger. Videoutgang kompatibilitet Kapasitet 5G iPod iPod classic; 3G, iPod touch, 2G touch iPhone 3G, 4G og 5G nano iPhone iPhone 3Gs Kompositt Komponent 7. Klokkeslett og alarm For å stille inn klokkeslett, alarm og automatisk til-/fraslag, trykk på [TIME] (25). Velg mellom følgende innstillinger: Set time (tid) – Stille inn klokkeslett 1. Stille inn timer med [VOL+] [VOL-] (36), trykk [ > ] (21). 2. Still inn minutter på samme måte. 3. Trykk [TIME] for å bekrefte innstilling. Alarm 1 1. Stille inn time for tilslag for alarm 1 med [VOL+] [VOL-] (36). 2. Trykk [ > ] (21) og still inn minutter på samme måte. 3. Trykk [TIME] for å bekrefte innstilling.
-
Page 23: Stell Og Vedlikehold
8. Stell og vedlikehold Tørk av produktet med en tørr, myk klut ved behov. Bruk aldri løsemidler eller slipende rengjøringsmidler. 9. Avfallshåndtering Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter. 10. Spesifikasjoner Spenning: 220 – 240 V AC/50 Hz, effektforbruk: 60 W Batterier til fjernkontrollen: 2 x LR03/AAA-batterier (medfølger ikke) Uteffekt: 15 W (x 2) + 30 W ( RMS ) Innganger: iPod – For tilkobling av iPod/iPhone (lading og filoverføring) SD – Tilkoblingspunkt for minnekort (SD). USB – Uttak for usb-enhet (USB 2.0) Audio 1 – For tilkobling av ekstern audioenhet (2 x RCA) Audio 2 – For tilkobling av ekstern audioenhet (Ø 3,5 mm stereo) Ant – Inngang for FM-antenne (75 Ω) Utganger: Componentvideo Out – Videoutgang til tv-apparat (kompositt- og komponent videoutgang) Størrelse: 84 x 18 x 22 cm Vekt: 10,5 kg Beregnet for iPod nano/touch. -
Page 24: Pakkauksen Sisältö
Tuotenro 38-3943 Malli DM96 Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden tek- nisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). 1. Turvallisuus • Älä anna laitteen kostua tai kastua. • Suojaa laite suoralta auringonvalolta ja korkeilta lämpötiloilta. • Tuotetta ei saa purkaa eikä siihen saa tehdä muutoksia. Tuotteen saa korjata vain koulutettu huoltohenkilöstö. • Ellei laitetta ole tarkoitus käyttää pitkään aikaan, irrota pistoke pistorasiasta. • Älä koskaan käytä sekaisin uusia ja vanhoja paristoja. • Ellei kaukosäädintä aiota käyttää pitkään aikaan, irrota siitä paristot. 2. Pakkauksen sisältö • iPod-kaiutin • iPod-sovitin (4 kpl) • Liitäntäjohto (2 x RCA 3,5 mm:n stereoon) • Antennijohto • Kaukosäädin • Käyttöohje 3. Asennus Asenna iPod-kaiuttimeen jalka ja alaosa mukana tulevilla iPod-kaiutin ruuveilla (D). Alaosa Jalka Jalan kiinnitysruuvit... - Page 25 4. Tuotekuvaus iPod-kaiutin 1. [◄◄ ] – Siirry edelliseen tiedostoon 2. [◄◄ ] – Pikakelaa taaksepäin 3. [►► I ] – Siirry seuraavaan tiedostoon 4. [ ] – Audio Input 5. [ ] – Aika 6. [ ► I I ] – Aloita toisto tai tauota 7. iPod-telakka PREV 8. [ ] – Pois päältä/päälle I ◄ ◄ 9. [► ► ] – Pikakelaus eteenpäin ◄...
- Page 26 Kaukosäädin 18. [STANDBY] – Pois päältä/päälle. STANBY MUTE 19. [AUDIO] – Aktivoi Audio-sisääntuloon liitetty yksikkö. 20. [USB/SD] – Aktivoi liitetty USB-muistikortti tai SD-muistikortti. 21. [v, <, > ] Navigointinäppäimet kohdistimen siirtämiseksi iPodissa. AUDIO 22. [►II] Aloita toisto tai tauota. USB/SD iPod 23. [SEARCH] – Haku. 24. [►►] och [◄◄] Pikakelaus eteen- ja taaksepäin (USB- tai SD- tilassa), paina uudelleen palataksesi tavalliseen toistoon. Paina ja pidä alaspainettuna pikakelataksesi eteen- tai taaksepäin (iPod- tilassa). Hae radiotaajuutta eteen- tai taaksepäin (radiotilassa). Huom! Näppäimet eivät toimi yksikössä, joka on liitetty Audio sisääntuloon. 25. [TIME] – Aseta aika, äänimerkki, automaattikäynnistys, automaattisammutus. 26. [TONE] – Paina useamman kerran säätääksesi diskanttia (TR), ►II bassoa (BS) tai subwooferia (SW). Käytä säätämiseen [Vol +]- ja [Vol +]-näppäimiä. 27. [MUTE] – Kytke ääni pois väliaikaisesti. Ääni kytkeytyy takaisin päälle, kun painat näppäintä uudelleen. 28. [FM] – Aktivoi FM-radio. MO/ST SEARCH 29. [iPod] – Aktivoi iPod. ►► ►►I STOP 30. [0] – [10+] – Numeronnäppäimet. SAVE ◄◄ I◄◄ VIDEO 31. [F] – Säädä radiotaajuus.
- Page 27 5. Liitännät iPod – iPod/iPhone-liitäntä, myös lataus (mukana 4 sovitinta eri yksiköille). SD – SD-muistikorttipaikka USB – USB-liitäntä Audio 1 – Ulkoisen audioyksikön liitäntä (2 x RCA) Audio 2 – Ulkoisen audioyksikön liitäntä (Ø 3.5 mm:n stereo) Ant – FM-antenniliitäntä Componentvideo Out – TV:n videoulostulo. Paina [SAVE/VIDEO] (16) valitaksesi videoulostulon: • Komposiittivideoulostulo – Liitä siniseen RCA-liittimeen. • Komponenttivideoulostulo – Liitä punaiseen, vihreään ja siniseen RCA-liittimeen. (RED) (GREEN) (BLUE) (RED) (GREEN) (BLUE) Pb/VIDEO AUDIO 1 AUDIO2 Pb/VIDEO AUDIO 1 AUDIO2 COMPONENT VIDEO OUT AUDIO IN COMPONENT VIDEO OUT AUDIO IN Komposiitti Komponentti Liitäntäesimerkki (RED) (GREEN) (BLUE) CD/DVD/DIVX MULTIMEDIA PLAYER (RED)
- Page 28 6. Käyttö Valmistelut 1. Paina iPod-kaiuttimen takana olevaa On/off-näppäintä (17). 2. Paina kaukosäätimestä [STANDBY]-näppäintä (18) käynnistääksesi tai sulkeaksesi kaiuttimen. 3. Valitse haluamasi toiminto painamalla toistuvasti [ ] -näppäintä (4) tai kaukosäätimen näppäimillä AUDIO (19), USB/SD (20), FM (28) tai iPod (29). A. iPod Valitse iPod-tila, kun haluat soittaa musiikkia iPod/iPhonellasi. Kaiuttimen näyttöön tulee muutaman sekunnin kuluttua näkyviin teksti ”SUCCESS” ja voit nyt aloittaa musiikin soittamisen iPod/iPhonellasi. Jos näyttöön tulee teksti ”FAILED” irrota iPod/iPhone ja liitä se uudelleen. Siirrä iPodin kohdistinta navigointinäppäimillä [ v, <, > ] (21). B. Audio/Aux in Paina AUDIO-näppäintä (19) tai [ ] -näppäintä (4) ja valitse AUX IN, jos olet liittänyt mp3-soittimen, tietokoneen jne. iPod-kaiuttimen Audio-IN –liittimeen (Audio 1 tai Audio 2). C. Radio Paina näppäintä FM (28) tai kaiuttimen [ ] -näppäimellä (4). Aseta radioasema, jonka taajuuden tiedät 1. Paina näppäintä [F] (31). 2. Hae haluamasi radioaseman taajuus näppäilemällä taajuus numeronäppäimillä (30). 3. Paina näppäintä [SAVE/VIDEO] (35) tallentaaksesi taajuuden muistiin. Radioaseman haku 1. Hae asema manuaalisesti käyttämällä näppäimiä [8] ja [7] (24). 2. Paina näppäintä [SEARCH] (23), kun haluat laitteen hakevan asemia automaattisesti.
- Page 29 D. USB/CARD Voit myös kuunnella äänitiedostoja liitetystä USB- tai SD-muistista. 1. Liitä USB- tai SD-muisti liittimeen (14) tai (15). 2. Paina näppäintä [USB/SD] (20) toistaaksesi USB.ia tai CARD:ia. Paina näppäintä USB/SD uudelleen vaihtaaksesi USB:ilta CARD:iin tai päinvastoin. 3. Paina näppäintä [►►] (24) tai [◄◄] (24), kun haluat pikakelata eteen- tai taaksepäin. Paina näppäimiä [ I◄◄/►►I] (34) siirtyäksesi seuraavaan tai edelliseen raitaan. E. Video Laite voidaan iPod-tilassa liittää TV:seen. Paina näppäintä [SAVE/VIDEO] (33) valitaksesi komposiitti- tai komponentti- videon. Katso kohtaa 5. Liitännät. Videoulostulon yhdistelmät Kapasiteetti 5G iPod iPod classic; 3G, iPod touch, 2G touch iPhone 3G, 4G ja 5G nano iPhone iPhone 3GS Komposiitti Kyllä Kyllä Kyllä Kyllä Kyllä Komponentti Kyllä Kyllä Kyllä Kyllä 7. Aika ja äänimerkki Aika, äänimerkki ja automaattikäynnistys ja –sammutus asetetaan painamalla näppäintä [TIME] (25). Äänimerkkiin voidaan valita seuraavia asetuksia: Set time (aika) – Aseta aika 1. Aseta tunnit näppäimillä [VOL+] [VOL-] (37), 2. Paina näppäintä [ > ] (21) ja aseta minuutit samalla tavalla.
- Page 30 8. Hoito Pyyhi tuote tarvittaessa pehmeällä kuivalla liinalla. Älä käytä liuotinaineita tai hankaavia puhdistusaineita. 9. Kierrätys Kun haluat päästä tuotteesta eroon, noudata paikallisia kierrätysohjeita. Ellet tiedä miten menetellä, ota yhteys kotikuntaasi. 10. Erittelyt Käyttöjännite: 220 – 240 V/50 Hz, teho: 60 W Kaukosäätimen paristot: 2 x AAA/LR03 (ei mukana) Ulosteho: 15 W(x2) + 30 W ( RMS ) Sisääntulot: iPod – iPod/iPhone-liitäntä (lataus ja tiedostonsiirto) SD – SD-muistikortin liitäntä USB – USB-liitäntä (USB 2.0) Audio 1 – Ulkoisen audioyksikön liitäntä (2 x RCA) Audio 2 – Ulkoisen audioyksikön liitäntä (Ø 3.5 mm:n stereo) Ant – FM-antenniliitäntä (75 Ω) Ulostulot: Componentvideo Out – Videoulostulo TV:lle (komposiitti- ja komponenttivideoulostulo) Koko: 84 x 18 x 22 cm Paino: 10,5 kg Voidaan käyttää myös seuraavissa laitteissa: iPod nano/touch sekä iPhone.
