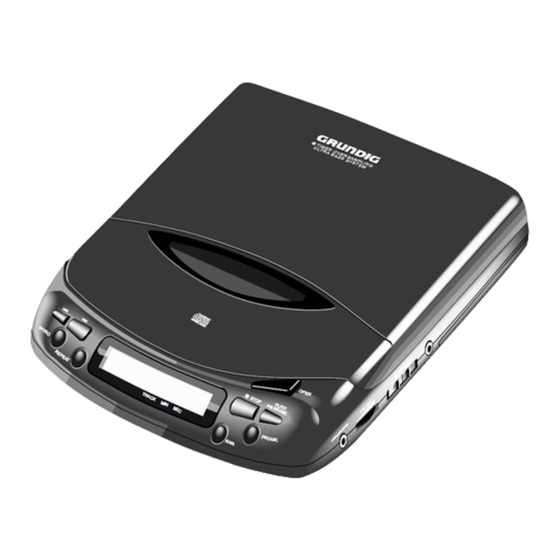

Grundig K-CDP 65 Service Manual
  1. Manuals
  2. Brands
  3. Grundig Manuals
  4. CD Player
  5. K-CDP 65
  6. Service manual

Grundig K-CDP 65 Service Manual

Hide thumbs

Advertisement

Quick Links

Service
Zusätzlich erforder-
Manual
liche Unterlagen
für den
K-CDP 65
Komplettservice:
Additionally
required Service
Sach-Nr./Part No.
Manuals for the
72010-743.90
Complete Service:
K-CDP 65
(75.5073-1051 / G.DF 90-51Y)
Änderungen vorbehalten
Subject to alteration
SERVICE MANUAL
Service
Manual
Sicherheit
Safety
Sach-Nr./Part No.
72010-800.00
Printed in Germany
VK 23 0595
K-CDP 65
Service Manual Sach-Nr. 72010-743.90
Service Manual Part No.
72010-743.90

Advertisement

loading
Need help?

Need help?

Do you have a question about the K-CDP 65 and is the answer not in the manual?

Questions and answers

Related Manuals for Grundig K-CDP 65

Summary of Contents for Grundig K-CDP 65

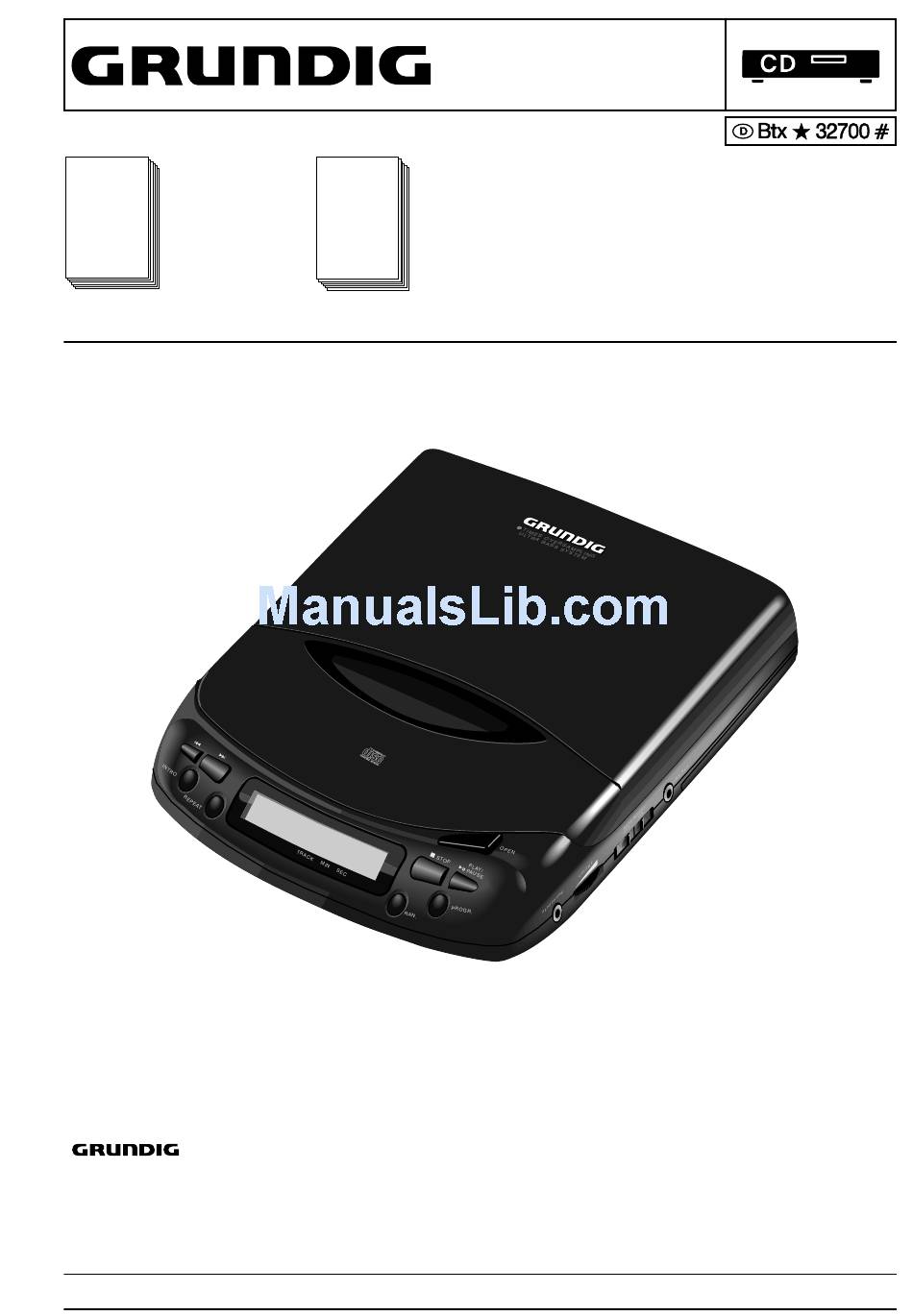

  • Page 1 SERVICE MANUAL Service Service Zusätzlich erforder- Manual Manual liche Unterlagen für den K-CDP 65 Komplettservice: Sicherheit Safety Additionally required Service Sach-Nr./Part No. Sach-Nr./Part No. Manuals for the 72010-743.90 72010-800.00 Complete Service: K-CDP 65 K-CDP 65 (75.5073-1051 / G.DF 90-51Y) Änderungen vorbehalten Printed in Germany Service Manual Sach-Nr.

  • Page 2: Table Of Contents

    Oszilloskop, DC-Voltmeter, NF-Voltmeter, Test-CD Sach-Nr.: 72008- Oscilloscope, DC Voltmeter, AF Voltmeter, Test CD Part No.: 72008- 376.00 376.00 Beachten Sie bitte das Grundig Meßtechnik-Programm, das Sie unter Please note the Grundig Catalog "Test and Measuring Equipment" folgender Adresse erhalten: obtainable from:...

  • Page 3: Service Hints

    K-CDP 65 Allgemeiner Teil / General Section Servicehinweise Service Hints CD-Laufwerk CD Mechanism Bei Ausbau des CD-Laufwerkes muß vor Abziehen der Steck- When removing the CD mechanism a safety solder must be attached verbindungen eine Schutzlötstelle am Flexprint angebracht werden, at the flexprint to avoid distroying the laser diode by electrostatic um eine Zerstörung der Laserdiode durch statische Aufladung zu...
  • Page 4 Allgemeiner Teil / General Section K-CDP 65 STROMVERSORGUNG POWER SUPPLY Batterien, Typ LR6, UM3 oder AA Batteries, type LR6, UM3 or AA • Öffnen Sie das Batteriefach und legen Sie zwei Alkali-Batterien • Open the battery compartment and insert as indicated two Typ LR6,UM3, AA oder zwei aufladbare NiCd-Batterien ein.

  • Page 5: Disassembly Instructions

    K-CDP 65 Allgemeiner Teil / General Section Ausbauhinweise Disassembly Instructions 1. CD-Fachdeckel 1. CD Door - CD-Fachdeckel öffnen. - Open the CD door. - Schraube a herausschrauben (Fig.1). - Undo screw a (Fig.1). - Die beiden Scharnierachsen zu den Geräteaußenseiten schieben - Move the both axles of the hinges to the sides and remove.
  • Page 6 Allgemeiner Teil / General Section K-CDP 65 3. CD-Laufwerk 3. CD Mechanism - Gehäuseoberteil abnehmen. - Remove the cabinet top. - Vor Abziehen des Flexprints muß die Sicherheitslötstelle (Fig.6) - Connect the safety solder pads before disconnecting the flex print,...

  • Page 7: Abgleich

    K-CDP 65 Abgleich / Alignment K-CDP 65 Abgleich / Alignment Abgleich Alignment 1. CD-Teil 1. CD-Section Meßgeräte/Meßmittel: Measuring instruments/equipment: Oszilloskop, NF-Voltmeter Oscilloscope, AF voltmeter Hinweise: Notes: Verstellen Sie nicht den Regler für die Laserstromeinstellung! Der Laserstrom wurde werkseitig eingestellt. Do not turn the variable resistor (laser power adjustment). The laser current is pre-set at the factory.

  • Page 8: Platinenabbildung

    Platinenabbildung und Schaltplan / Layout of PCB and Circuit Diagram K-CDP 65 Platinenabbildung und Schaltplan / Layout of PCB and Circuit Diagram K-CDP 65 Platinenabbildung und Schaltplan / Layout of PCB and Circuit Diagram +´ U501 +´ U401 U201 U101...

  • Page 9: Circuit Diagram

    K-CDP 65 Platinenabbildung und Schaltplan / Layout of PCB and Circuit Diagram K-CDP 65 Platinenabbildung und Schaltplan / Layout of PCB and Circuit Diagram GRUNDIG Service GRUNDIG Service...
  • Page 10 Platinenabbildung und Schaltplan / Layout of PCB and Circuit Diagram K-CDP 65 Platinenabbildung und Schaltplan / Layout of PCB and Circuit Diagram K-CDP 65 U101 - CXA1782Q U101 - CXA1782Q Name Beschreibung Focus error amplifier output. Connected internally to the FZC comparator input.
  • Page 11 K-CDP 65 Platinenabbildung und Schaltplan / Layout of PCB and Circuit Diagram U201 - CXD2518Q Name Beschreibung SCOR Master PLL VCO control voltage input SBSO Analop power supply for DSP EXCK EFM signal input SQSO Constant current input of asymmerty compensation circuit...
  • Page 12 Platinenabbildung und Schaltplan / Layout of PCB and Circuit Diagram K-CDP 65 U301 - CXP1031Q Name I/O Beschreibung Latch output DRCTL Motor driver select Inputs focus conditions SCOR SCOR input SQCK/CLK SUB-Q reading clock output. 8-Bit data clock output DATA...
  • Page 13 K-CDP 65 Platinenabbildung und Schaltplan / Layout of PCB and Circuit Diagram U401 - LB8106 Name Beschreibung Focus actuator control input Tracking actuator control input VOUT Bridge driver outputs VCD2 UP converter input VCD1 UP converter input DEFECT Defect input...
  • Page 15 K-CDP 65 Ersatzteilliste / Spare Parts List Ersatzteilliste Spare Parts List 5 / 95 K-CDP 65 SACH-NR. / PART NO.: 75.5073-1051 BESTELL-NR. / ORDER NO.: G.DF 9051 POS. ABB. SACHNUMMER ANZ. DESCRIPTION BEZEICHNUNG POS. FIG. PART NUMBER QUA. 0001.000 75954-020.31...
  • Page 16 Ersatzteilliste / Spare Parts List K-CDP 65 POS. SACHNUMMER BEZEICHNUNG POS. SACHNUMMER BEZEICHNUNG POS. PART NUMBER DESCRIPTION POS. PART NUMBER DESCRIPTION D 301 8309-215-050 DIODE 1 N 4148 S 601 75954-020.03 SCHIEBESCHALTER D 401 8309-215-817 DIODE 1 N 5817 -GA D 402 75954-020.21...
  • Page 17 SERVICE MANUAL Zusätzlich erforder- Service Ergänzung Service Supplement liche Unterlagen Manual Manual für den K-CDP 65 Komplettservice: K-CDP 65 Sicherheit Safety Additionally required Service Sach-Nr./Part No. Sach-Nr./Part No. Sach-Nr./Part No. Manuals for the 72010-743.90 72010-800.00 72010-743.91 Complete Service: K-CDP 65 Ab der Gerätenummer 011500 wurde eine neue Leiterplatte mit...
  • Page 18 K-CDP 65 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Änderungen vorbehalten Printed in Germany Service Manual Sach-Nr. Subject to alteration VK 23 1095 Service Manual Part No. 72010-743.91...
  • Page 19 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams K-CDP 65 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams K-CDP 65 GRUNDIG Service GRUNDIG Service...
