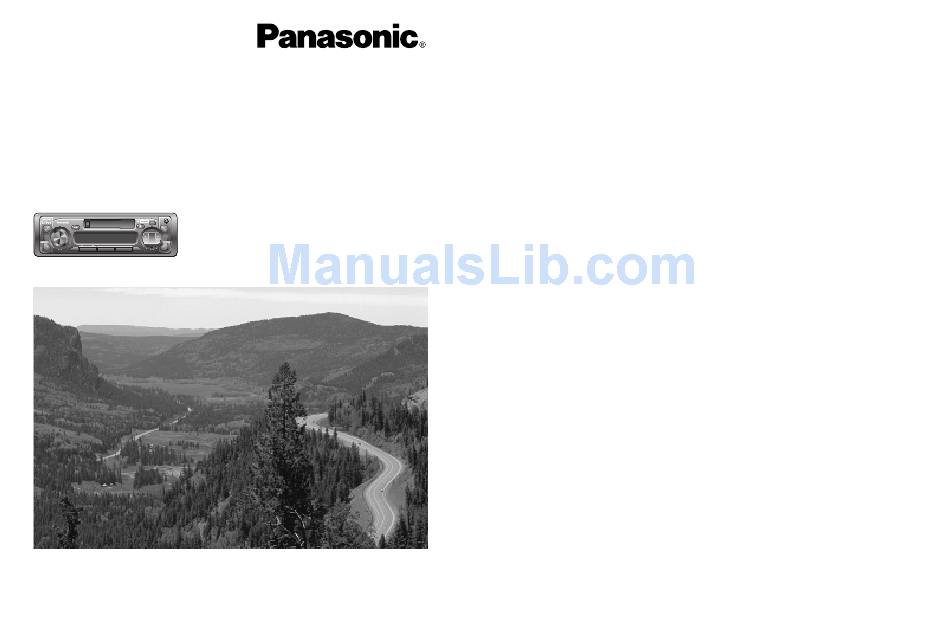

Removable Face High-Power Cassette/Receiver with Changer Control
Récepteur/lecteur de cassettes à puissance élevée avec contrôleur
DOLBY B NR
REMOTE
CQ-R253U
APM
TUNE
TRACK
Manual de instrucciones
DISC
SCAN
REPEAT
RANDOM
MUTE
1
MTL
NR
2
3
TPS
REP
4
5
B•S
6
MONO
• Please read these instructions carefully before using this product and save this manual for future use.
• Prière de lire ces instructions attentivement avant d'utiliser Ie produit et garder ce manuel pour l'utilisation ultérieure.
• Lea con atención estas instrucciones antes de utilizar el producto y guarde este manual para poderlo consultar en el
futuro.
de changeur et panneau avant amovible
Cassette de alta potencia con placa frontal
Removible/Receptor con mando de cambiadiscos
CQ-R253U
Operating Instructions
Manuel d'instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CQ-R253U and is the answer not in the manual?

Questions and answers

Related Manuals for Panasonic CQ-R253U

Summary of Contents for Panasonic CQ-R253U

  • Page 1 Removable Face High-Power Cassette/Receiver with Changer Control Récepteur/lecteur de cassettes à puissance élevée avec contrôleur de changeur et panneau avant amovible Cassette de alta potencia con placa frontal Removible/Receptor con mando de cambiadiscos CQ-R253U Operating Instructions DOLBY B NR REMOTE CQ-R253U Manuel d’instructions...

  • Page 2: Información Para Su Seguridad

    NUMÉRO DE MODÈLE CQ-R253U NÚMERO DEL MODELO CQ-R253U Find the model number and serial number on either the back or bottom of the unit. Please record them in the space NUMÉRO DE SÉRIE...

  • Page 3: Utilisation De Ce Produit En Toute Sécurité

    Panasonic welcomes you to our ever growing family of electronic product owners. We know that this Panasonic est heureuse de vous compter parmi les utilisateurs de ses appareils électroniques. Nous product will bring you many hours of enjoyment. Our reputation is built on precise electronic and pouvons vous assurer que cet appareil vous procurera de longues heures d’agrément.

  • Page 4: Table Of Contents

    Contents Panasonic le da la bienvenida a la familia constantemente en aumento de poseedores de productos elec- Safety Information (Part 15 of the FCC Rules) ..........Page 2 trónicos.
  • Page 5 Especificaciones ..............69 CQ-R253U...

  • Page 6: General

    “AdJ” is displayed when the Volume Bass Treble clock is not adjusted. Fader Balance push Remote control sensor (REMOTE) ( page 18) REMOTE DOLBY B NR CQ-R253U REMOTE DOLBY B NR CQ-R253U TUNE TUNE TRACK TRACK TUNE DISC SCAN REPEAT...

  • Page 7: Radio

    Note: Existing saved stations are overwritten with new Frequency Clock display stations after following this procedure. FM stereo indicator Band REMOTE DOLBY B NR CQ-R253U Press [BAND] to select a desired band. ( page 12) TUNE TUNE TRACK TRACK DISC...

  • Page 8: Cassette Tape Player

    Notes: starts. REMOTE • If power is switched off before [u] is pressed, the DOLBY B NR CQ-R253U cassette will not eject. Switch on the power again and press [u] to eject the cassette. TUNE TUNE • The cassette tape should always be removed from the...

  • Page 9: Cd Changer Control

    10 seconds each and Disc (Discs) Number blinks. • Press and hold [3] (SCAN) for more than REMOTE DOLBY B NR blinks CQ-R253U 2seconds again to cancel. lights REP: Repeat Indicator TUNE TUNE • Press [4] (REPEAT) to repeat the current...

  • Page 10: Remote Control

    Cause/Step Battery Information: Car’s engine switch is not on. • Battery type: Panasonic lithium battery (CR2025) (included) Turn your car’s ignition switch to ACC or ON. • Battery life: Approximately 6 months with normal use (at room temperature) Cables are not correctly connected.

  • Page 11: Troubleshooting

    Connect the cables correctly. If the fuse replacement fails, contact your nearest authorized Panasonic Service Center. The right speaker wire is connected to the left speaker and the left speaker Left and right sounds are reversed in stereo wire to the right speaker.

  • Page 12: Fuse

    The wiring diagram ( page 28) shows the Turn the ignition on to the accessory position, and • Panasonic Servicenter List for Service Directory proper connections and color coding of the leads. ground one lead of the test bulb to the chassis.

  • Page 13: Installation Guide

    The dashboard should be ⁄ " (5 mmø) (4.75 mm)– ⁄ " (5.56 mm) thick in order to be able to t Mounting bolt (5 mmø) q Mounting collar support the unit. q Mounting collar CQ-R253U CQ-R253U...

  • Page 14: Anti-Theft System

    • Do not touch the contacts on the face plate or the main unit, since this may result in poor electrical contacts. end in the • If dirt or other foreign substances get on the contacts, wipe them off with a clean and dry cloth. outer groove. Pull out “Click” Remove the unit pulling with both hands. CQ-R253U CQ-R253U...

  • Page 15: Electrical Connections

    Electrical Connections Specifications Preparation: General • This unit can be connected to an optional CD changer (CX-DP880U). For details consult your nearest panasonic Power Supply: 12 V DC (11 V – 16 V) Test Voltage 14.4 V, Negative ground servicenter.

  • Page 16: Généralites

    [PWR] (Alimentation) et maintenez sur cette Ç position. “AdJ” est affiché quand l’horloge n’est pas réglée. Repousser Détecteur de contrôle distant (REMOTE) ( page 38) REMOTE DOLBY B NR CQ-R253U REMOTE DOLBY B NR CQ-R253U TUNE TUNE TRACK TRACK...

  • Page 17: Autoradio

    Remarque: Après cette procédure, les nouvelles Affichage d'horloge Ç stations remplacent les stations précédemment Ç Indicateur stéréo FM sauvegardées. Band REMOTE DOLBY B NR CQ-R253U Appuyez [BAND] pour sélectionner la bande désirée. ( page 32) TUNE TUNE TRACK TRACK DISC SCAN REPEAT...

  • Page 18: Lecteur De Cassettes

    REMOTE • Si le courant électrique est coupé avant de presser DOLBY B NR CQ-R253U [u], la cassette ne sera pas rejetée. Connectez de nouveau le courant et presser [u] pour rejeter la Ç...

  • Page 19: Commande De Changeur Cd

    • Pour interrompre la lecture de la plage en cours du disque Clignote exploré, appuyez et maintenez enfoncé encore une fois la REMOTE DOLBY B NR touche [3] (SCAN) pendant plus de 2 secondes. CQ-R253U lumiére • Appuyez sur la touche [4] (REPEAT) pour répéter la sélection TUNE TUNE actuelle.

  • Page 20: Préparatifs De La Télécommande

    Panne Origine/Disposition á prendre • Type de pile: pile au lithium Panasonic (CR2025) (fourni) • Durée de vie: Environ 6 mois lors d’une utilisation normale (à la température ambiante normale) La clé de contact de la voiture n’est pas tournée en position ON.

  • Page 21: En Cas De Difficulté

    Le son délivré à gauche Les fils du haut-parleur droit sont raccordés au haut-parleur gauche et les Si le remplacement du fusible ne règle pas le problème, contactez le centre de service après-vente Panasonic le et à droite est inversé...
  • Page 22 • Carte de garantie... Veuillez la remplir sans tarder. possible d’effectuer les raccordements. Le schéma de Mettez la clé de contact du véhicule à la position “ACC”, • Liste des centres de service Panasonic agréés… câblage ( page 48) représente les raccordements puis reliez un des fils du vérificateur de continuité...
  • Page 23 Le tableau de bord doit avoir une t Boulon de fixation épaisseur de 4,75 mm ( po) à 5,56 mm ( po) pour (5 mmø) q Cardre de montage pouvoir supporter l’appareil. q Cardre de montage CQ-R253U CQ-R253U...
  • Page 24 électriques par la suite. extérieure. • Si des saletés ou de la poussière se sont déposées sur les contacts, nettoyez-les soigneusement avec un chiffon sec et propre. Retirer “Cliquetis” Retirer l'appareil des deux maisn. CQ-R253U CQ-R253U...
  • Page 25 Généralités • Cet appareil peut être branché avec un changeur de CD optionnel (CX-DP880U). En ce qui concerne les détails, consulter le centre de service après-vente Panasonic le plus proche. Alimentation : 12 V c.c. (11 V - 16 V), Tension d’essai 14,4 V, mass négative •...
  • Page 26 Presione otra vez [PWR] (alimentación) y Cuando no se ajusta el reloj, reténgalo. se visualiza "AdJ". Presionar Sensor del control remoto (REMOTE) ( page 58) REMOTE DOLBY B NR CQ-R253U REMOTE DOLBY B NR CQ-R253U TUNE TUNE TRACK TRACK Ñ...
  • Page 27 Pantalla de reloj Nota: Después de seguir este procedimiento, las emisoras nuevas borran las emisoras guardadas Indicador de FM en estéreo previamente. REMOTE DOLBY B NR CQ-R253U Banda TUNE TUNE Presione [BAND] para seleccionar la banda deseada. TRACK TRACK ( page 52)
  • Page 28 REMOTE Nota: DOLBY B NR CQ-R253U listo para comenzar. • Si antes de presionar [u] la energía es apagada, el cassette no será expulsado. Conecte la energía TUNE...
  • Page 29 • Para detener la reproducción actual de exploración del disco, de discos presione y retenga presionado [3] (SCAN) durante más de 2 REMOTE DOLBY B NR Parpadea CQ-R253U segundos otra vez. • Presione [4] (REPEAT) para repetir la selección TUNE TUNE Repetición de la...

  • Page 30: Solución De Problemas

    Común Información sobre la pila: Ñ Ñ • Tipo de la pila: Pila de litio Panasonic (CR2025) (suministrada) Problema Causa/Paso • Vida de la pila: Aproximadamente 6 meses bajo condiciones normales de uso (a temperatura normal) El interruptor del motor del vehículo no está conectado.

  • Page 31: Fusible

    Conecte correctamente los cables. Si el fusible reemplazo vuelve a quemarse, solicite el servicio técnico al centro de servicio autorizado Panasonic El cable del altavoz derecho está conectado al altavoz izquierdo y el cable del Al escuchar el estéreo, se...

  • Page 32: Guía De Instalación

    • Tarjeta de garantía…Rellénela rápidamente. (5 mmø × 16 mm) la ubicación de los altavoces para cada uno de ellos. • Guía de centros de servicio Panasonic… Guárdela Perno de montaje para utilizarla como referencia en el futuro en caso de Antena que la unidad necesite ser reparada.
  • Page 33 (5 mmø) El tablero de instrumentos deberá tener un grosor de t Perno de montaje (5 mmø) q Collar de montaje entre " (4,75 mm) y " (5,56 mm) para poder q Collar de montaje aguantar el aparato. CQ-R253U CQ-R253U...

  • Page 34: Sistema Antirrobo

    • No toque los contactos de la placa frontal removible ni de la unidad principal, porque podría ocasionar mal ranura contacto eléctrico. exterior. • Si se adhiere suciedad u otras materiales extrañas en los contactos, límpielos con un paño limpio y seco. Tirar hacia fuera “Clic” Extraiga el aparato tirando del mismo con ambas manos. CQ-R253U CQ-R253U...

  • Page 35: Conexiones Eléctricas

    General • Esta unidad puede ser conectada a un cambiador de CD opcional (CX-DP880U). para los detalles, consulte con su centro de servicio Panasonic más cercano. Alimentación : 12 V CC (11 V - 16 V), Tensión de prueba 14,4 V, negativa.
  • Page 36 Memorandum Memorandum...
  • Page 37 Division of Matsushita Electric of 5770 Ambler Drive, Mississauga, Ontario Electric Corporation of America Puerto Rico, Inc. (“PSC”) L4W 2T3 One Panasonic Way, Secaucus, Ave. 65 de Infanteria, Km. 9.5 http://www.panasonic.ca New Jersey 07094 San Gabriel Industrial Park, Carolina, http://www.panasonic.com Puerto Rico 00985 http://www.panasonic.com...
