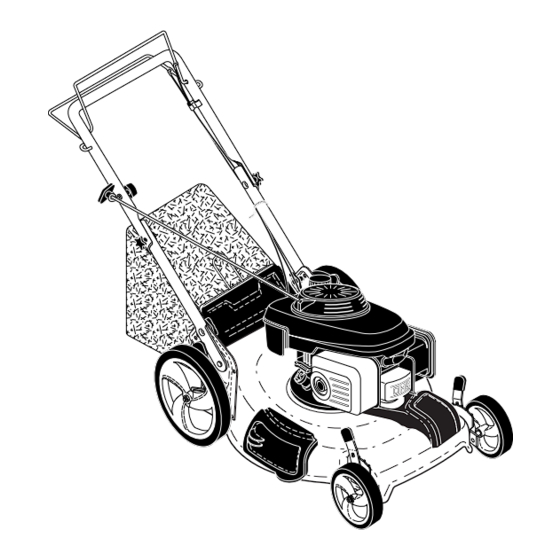

Rotary lawn mower 160cc honda engine power-propelled 22" multi-cut
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

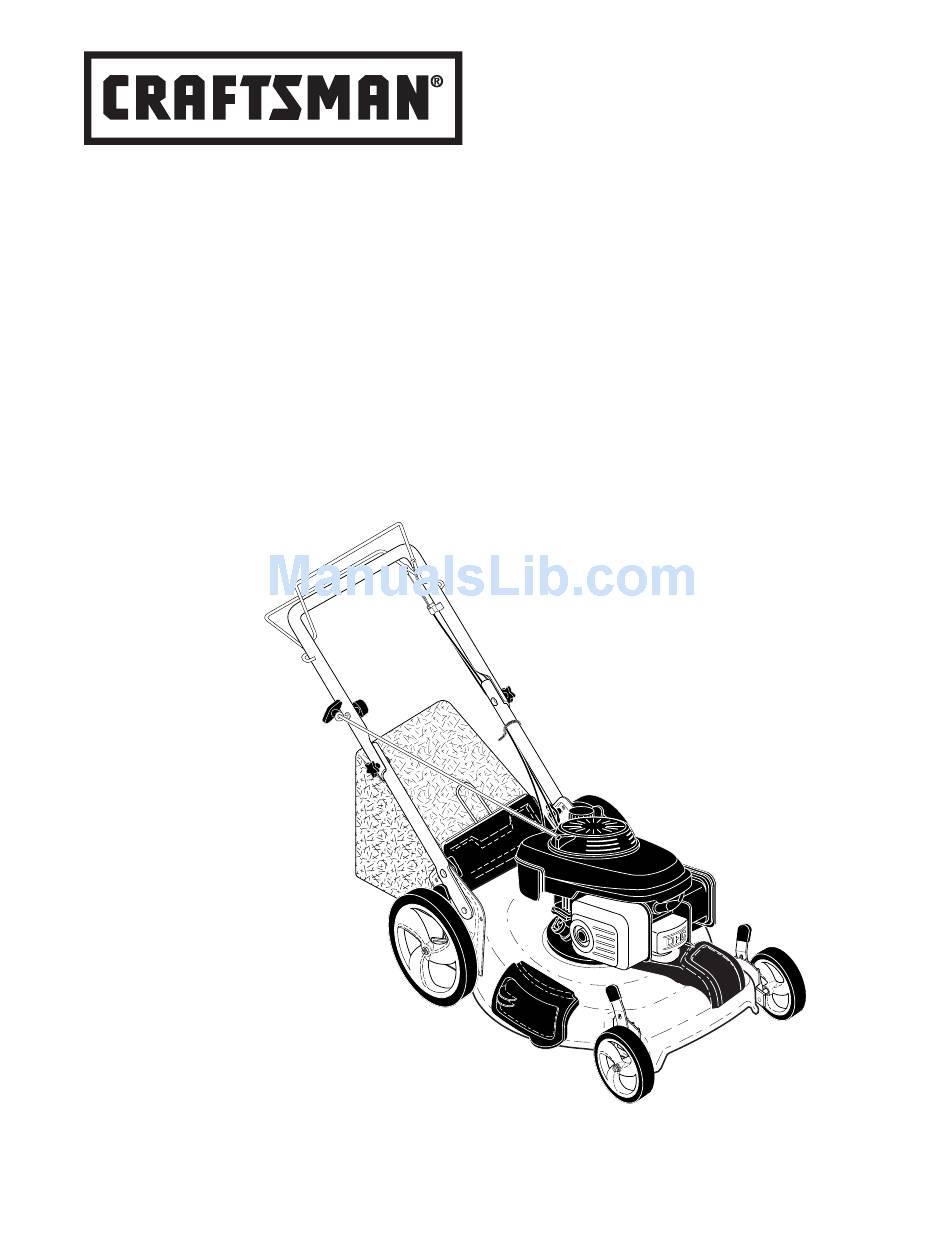

Owner's Manual
ROTARY LAWN MOWER
160cc Honda Engine
Power-Propelled
22" Multi-Cut
Model No.
917.370605
• Español, p. 21
CAUTION:
Read and follow all
Safety Rules and In struc tions
before operating this equipment
Sears Brands Management Corp., Hoffman Estates, IL 60179 U.S.A.
Visit our Craftsman website: www.craftsman.com
