Optionaler
Bremswiderstand
200 - 240V AC, einphasig & 3-phasig: 200V AC Geräte
(einphasig bis 2.2kW, Versorgungsanschluß zwischen L1 und L2)
380 - 480V AC, 3-phasig: 400V AC Geräte
PARAMETER FÜR MOTORNENNDATEN
Parameter 6. Motornennstrom in Ampere laut Typenschild.
Parameter 7. Motornenndrehzahl in U/min laut Typenschild.
Parameter 8. Motornennspannung in Volt laut Typenschild .
Parameter 9. Motorleistungsfaktor (cos ϕ ) laut Typenschild .
DISPLAY UND BEDIENEINHEIT
Vorzeichen LED
Run-Taste,
Wird benutzt, um den Antrieb
in Tastatur-Steuerung zu
starten.
Aufwärts und Abwärts Taste,
Wird benutzt, um Parameter
anzuwählen und anzuzeigen,
außerdem, um in Tastatur-
Steuerung die Motordrezahl
verstellen zu können.

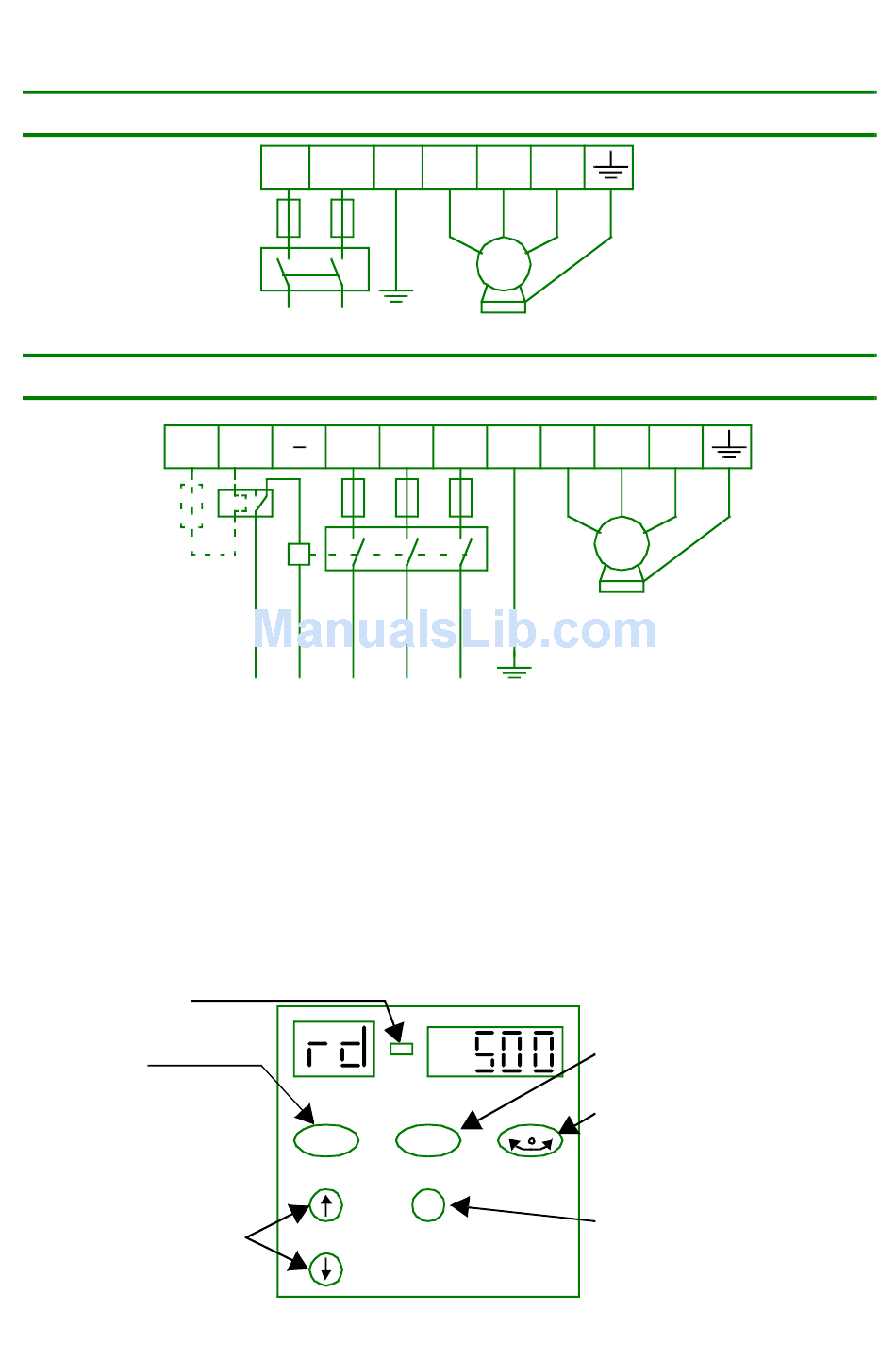

LEISTUNGSANSCHLÜSSE
Commander SE Baugröße 1
L1 L2/N
EINGANGSSPANNUNG
200-240V AC, einphasig
Commander SE Baugrößen 2, 3 & 4
·
L1 L2
EINGANGSSPANNUNG
I
PE U W
V
M
L3 PE
.
O
M
10
U W
V
M
Stop / Reset Taste,
Wird benutzt , um den Antrieb in
Tastatur-Steuerung zu stoppen
und in jedem beliebigen Modus
zurückzusetzen.
Rechtslauf / Linkslauf Taste,
Wird benutzt, um in Tastatur-
Steuerung die Motordrehrichtung
umzukehren, während
Bitparameter 26 = On.
Modus Taste,
Wird benutzt, um den Display
Modus zu ändern. Mit jedem
Drücken der Modus Taste
werden die Parameter
gespeichert.
