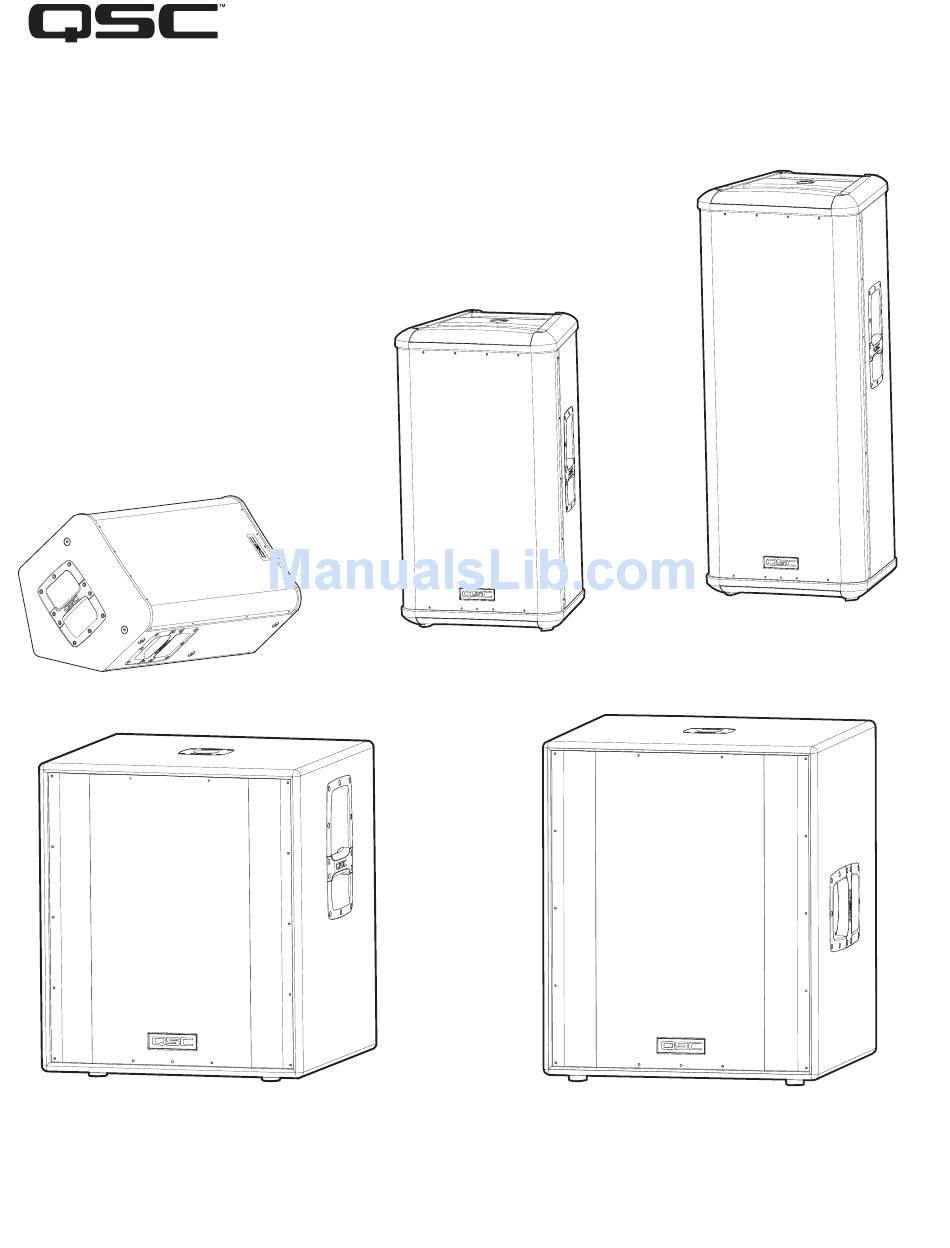

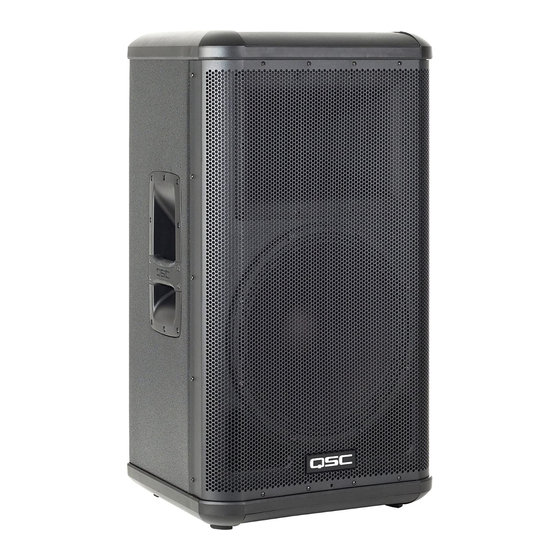

HPR Series Powered Loudspeaker Products
User Manual
HPR122i
HPR152i
HPR153i
HPR151i
HPR181i
*TD-000234-00*
RM-000008-GPrev B (TD-000234-00 rev.C)
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Main Number (714) 754-6175 or toll free (USA only) (800) 854-4079
Customer Service(714) 957-7150 or toll free (USA only) (800) 772-2834
Manual del usuario
12-inch two-way
15-inch two-way
15-inch three-way
15-inch subwoofer
18-inch subwoofer
Manuel d'utilisation Benutzerhandbuch
用户手册

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HPR122i and is the answer not in the manual?

Questions and answers

Related Manuals for QSC HPR122i

Summary of Contents for QSC HPR122i

  • Page 1 Main Number (714) 754-6175 or toll free (USA only) (800) 854-4079 Customer Service(714) 957-7150 or toll free (USA only) (800) 772-2834 HPR Series Powered Loudspeaker Products 用户手册 User Manual Manual del usuario Manuel d'utilisation Benutzerhandbuch HPR122i 12-inch two-way HPR152i 15-inch two-way HPR153i 15-inch three-way HPR151i...
  • Page 2 18- HPR152i WARNING! Do not use a loudspeaker support pole longer than 26” (660mm) when supported by QSC’s HPR151i or HPR181i subwoofer. 19- HPR122i WARNING! Do not use a loudspeaker support pole longer than 31” (787mm) when supported by QSC’s HPR151i or HPR181i subwoofer.
  • Page 3 All models feature a 21-step detent Gain control allowing precise control and repeatable setup. The enclo- sures are made of high-quality plywood and are texture-coated in black. The models HPR122i, HPR152i and HPR153i have integral M10 suspen- sion points for permanent installation and "flying"...
  • Page 4 HPR153i Features 1- Power Amplifier 4- Slip-resistant Feet 2- Handles 5- Rigging Points 3- Grill HPR151i Features HPR181i Features 1- Pole Cup 4- Power Amplifier 2- Handles 5- Slip-resistant Feet 3- Grill 6- Casters (HPR181W only)
  • Page 5 Full Range Amplifier Detail 1- Input and Output Connector(s) 2- Gain Control 3- Power, Signal, and Clip LED Indicators 4- Front LED Switch 5- 100 Hz Low-Cut Filter Switch 6- Power Switch 7- Circuit Breaker 8- Serial Number Plate 9- Latching IEC Power Inlet Subwoofer Amplifier Detail 1- Input and Output Connector(s) 2- Gain Control...

  • Page 6: Installation

    How They Should Be Used HPR122i: The HPR122i was designed to sit on the floor, stage, subwoofer enclosure, be suspended, or be pole mounted on a 35mm diameter loudspeaker support pole. The pole can be part of a stand-alone loudspeaker stand or be inserted into the pole cup of the HPR151i or HPR181i.
  • Page 7 The HPR152i and HPR153i enclosures feature three load-rated pick points. HPR122i The HPR122i enclosure features nine load-rated pick points. As shipped from the factory, each pick point has a bolt or plug installed to retain the air-tight design of the enclosure. Never operate the loudspeaker with the pick points open (unsealed) as it will degrade the performance of the product.

  • Page 8: Power Switch

    HPRi loudspeaker cord. If the QSC-supplied cord becomes lost or damaged, a replacement 18 gauge IEC power cord may be used. However, the latching system will only function with a V-LOCK power cord available from QSC Audio Products.

  • Page 9: Input Connections

    11k ohm for unbalanced connections. The signal's source impedance should be less than 600 ohms. HPR122i, HPR152i and HPR153i: Insert the male XLR input Subwoofer loudspeaker’s Input (IN) into the jack marked FULL RANGE LINE IN. Ensure the connector and Output (OUT) Connectors is fully seated.

  • Page 10: Output Connections

    IMPORTANT! If using full range loudspeakers from another manufacturer, we recommend they be connected to the QSC subwoofer’s 100 Hz LOW- CUT OUT. This will ensure proper phasing of the full range loudspeaker with respect to the sub-...

  • Page 11: Gain Control

    This results in proper subwoofer operation and allows the top box to provide improved clar- ity in the middle and high frequencies. HPR122i: If using as a floor monitor, turn the filter ON for improved vocal range clarity and to reduce low frequency build-up on...
  • Page 12 How to Use the Polarity Switch When using QSC subwoofers and QSC full range loudspeakers, NORMAL polarity will result in the best bass response IF the full range loudspeakers are sitting on or very close to the subwoofers. If the subwoofers are some dis- tance away from the full range loudspeakers, polarity change may be of bene- fit.

  • Page 13: Normal Indication

    SIGNAL Indicator LED The green SIGNAL indicator alerts the user to the presence of an input signal to the HPR loudspeaker. Normal Indication The green SIGNAL indicator illuminates when the input signal exceeds -25 dB. If No Indication LED indicators. Check Gain settings and increase gain if necessary.

  • Page 14: Application Example

    FULL RANGE LINE IN connector. Turn off each top-box’s 100 Hz LOW-CUT FILTER. This will provide more low-frequency content (bass) in the absence of a subwoofer. HPR122i, HPR152i, or HPR153i HPR122i, HPR152i, or HPR153i Mixer or Other Audio Source Application Example #1 hookup diagram.
  • Page 15 If connected as shown, power sequencing is not an issue. HPR151i or HPR181i HPR122i, HPR152i, or HPR153i HPR122i, HPR152i, or HPR153i Mixer or Other Audio Source Application Example #2 hookup diagram.
  • Page 16 (turn-off thumps) if the subwoofer is powered down before the top-boxes. If connected as shown, power sequencing is not an issue. HPR122i, HPR152i, or HPR153i HPR151i or HPR181i Application Example #3 hookup diagram. Use only high-quality balanced cables for interconnecting the audio equipment.
  • Page 17 FULL RANGE LINE IN connector. Up to 20 top-boxes could be “daisy-chained” without degrading signal quality. HPR122i, HPR152i, or HPR153i HPR122i, HPR152i, or HPR153i HPR151i or HPR181i Application Example #4 hookup diagram. Use only high-quality balanced cables for interconnecting the audio equipment.
  • Page 18 Application Example #5 physical diagram. This example shows a two-chan- Channel 1 Channel 2 nel (stereo) setup utilizing two HPR122i loudspeakers as floor Left Channel Right Channel monitors. Audio signals for the Left and Right channels are supplied by the mixer console auxiliary buss.
  • Page 19 Dimensions, HPR152i Dimensions, HPR153i...
  • Page 20 Dimensions, HPR151i Dimensions, HPR181i...
  • Page 21 Specifications, HPR122i HPR122i Frequency Response, -3dB 62-18k Hz Frequency Range, -10dB 53-22k Hz Maximum Peak SPL 131dB Nominal coverage, H x V 75°x75° Directivity Index Directivity Factor Transducer Description 12” (309mm) transducer with 3” (76mm) voice coil 1” (25mm) throat compression drive Acoustic Crossover Freq.
  • Page 22 Specifications, HPR152i and HPR153i HPR152i HPR153i Frequency Response, -3dB 54-17.5k Hz 41-17.5k Hz Frequency Range, -10dB 47-20k Hz 36-20k Hz Maximum Peak SPL 135dB 133dB Nominal coverage, H x V 90°x60° 90°x40° Directivity Index 11.1 Directivity Factor 12.9 Transducer Description 15”...
  • Page 23 Specifications, HPR151i and HPR181i HPR151i HPR181i Frequency Response, -3dB 51-105 Hz 45-95 Hz Frequency Range, -10dB 43-145 Hz 39-145 Hz Maximum Peak SPL 133dB 134dB Nominal coverage, H x V Not applicable (N/A) Not applicable (N/A) Transducer Description 15” (381mm) transducer with 3” (76mm) voice coil 18”...
  • Page 24 Warranty (USA only; other countries, see your dealer or distributor) Disclaimer QSC Audio Products, Inc. is not liable for any damage to amplifiers or any other equipment that is caused by negligence or improper installation and/or use of this loudspeaker product.
  • Page 25 HPR151i o HPR181i de QSC. 19- ¡ADVERTENCIA SOBRE EL MODELO HPR122i! No utilice un poste de soporte para altavoces de una longitud mayor que 31” (787 mm) cuando esté soportado por el subwoofer HPR151i o HPR181i de QSC.
  • Page 26 21 pasos, que permite un control preciso y una configuración repetible. Las cajas están fabricadas de madera contrachapada de alta calidad y están recubiertas con una textura de color negro. Los modelos HPR122i, HPR152i y HPR153i tienen puntos integrales de suspensión M10 para instalación permanente y aplicaciones suspendidas.
  • Page 27 Especificaciones del HPR153i 1- Amplificador de potencia 4- Patas antirresbalamiento 2- Asas 5- Puntos de suspensión 3- Rejilla Características del HPR151i Características del HPR181i 1- Conexión acopada para poste 4- Amplificador de potencia 2- Asas 5- Patas antirresbalamiento 3- Rejilla 6- Ruedecillas (sólo para el modelo HPR181W)
  • Page 28 Detalles del amplificador de intervalo completo 1- Conectores de entrada y salida 2- Control de ganancia 3- Indicadores LED de potencia, señal y recorte 4- Conmutador LED frontal 5- Conmutador de filtro de corte bajo de 100 Hz 6- Conmutador de encendido 7- Disyuntor 8- Placa con el número de serie 9- Entrada de potencia IEC con cierre a pestillo...

  • Page 29: Instalación

    Cómo deben utilizarse HPR122i: El modelo HPR122i fue diseñado para colocarse en el piso, escenario, caja de subwoofer, ser suspendido o montarse sobre un poste de soporte para altavoces de 35mm de diámetro. El poste puede formar parte de un soporte autónomo para altavoces o insertarse en la conexión acopada para poste de los modelos HPR151i o HPR181i.
  • Page 30 Las cajas del HPR152i y HPR153i cuentan con tres puntos de suspensión en el modelo HPR122i con clasificación de carga nominal. La caja del HPR122i cuenta con nueve puntos de suspensión con clasificación de carga nominal. Tal como se envía desde la fábrica, cada punto de suspensión tiene un perno o enchufe instalado para retener el diseño hermético de la caja.
  • Page 31 HPRi. Si el cable suministrado por QSC se pierde o daña, puede utilizarse un cable de alimentación IEC?de reemplazo de calibre 18. Sin embargo, el sistema de cierre a pestillo sólo funcionará...

  • Page 32: Conexiones De Entrada

    Conectores de entrada (IN) y salida (OUT) señal debe ser menor de 600 ohmios. del altavoz del subwoofer HPR122i, HPR152i y HPR153i: Inserte la entrada XLR macho en el receptáculo marcado FULL RANGE LINE IN. Asegúrese de que el conector esté completamente asentado.

  • Page 33: Conexiones De Salida

    ¡IMPORTANTE! En caso de usar altavoces de intervalo completo de otro fabricante, recomendamos conectarlos a la SALIDA DE CORTE BAJO de 100 Hz del subwoofer de QSC. Esto asegurará una fase correcta del altavoz de intervalo completo con respecto al subwoofer.
  • Page 34 100 Hertzios. Filtro apagado (OFF) (intervalo completo) Apague el filtro al usarlo sin subwoofers o cajas de baja Conmutador del filtro de corte bajo de 100 Hertzios del HPR122i. frecuencia dedicadas. Filtro encendido (ON) (corte bajo de 100 Hz) Encienda el filtro al usarlo con subwoofers opcionales o sistemas de baja frecuencia.
  • Page 35 Cómo usar el conmutador de polaridad pleto con respecto al Al usar subwoofers de QSC y altavoces de intervalo completo de QSC, la polaridad subwoofer. NORMAL dará la mejor respuesta de graves SIEMPRE Y CUANDO los altavoces de intervalo completo se encuentren sobre o muy cerca de los subwoofers.
  • Page 36 LED indicador de señal El indicador de señal (SIGNAL) de color verde advierte al usuario de la presencia de una señal de entrada al altavoz HPR. Indicación normal El indicador de señal de color verde se ilumina cuando la señal de entrada excede el valor de -25 dB.
  • Page 37 Apague el FILTRO DE CORTE BAJO de 100 Hz de cada caja superior. Esto proporcionará más contenido de baja frecuencia (graves) en ausencia de un subwoofer. HPR122i, HPR152i o HPR153i HPR122i, HPR152i o HPR153i Mezclador u otra fuente de audio Diagrama de conexión del ejemplo de la...
  • Page 38 Si se conecta tal como se muestra, la secuencia de encendido no representa un problema. HPR151i o HPR181i HPR122i, HPR152i o HPR153i HPR122i, HPR152i o HPR153i Mezclador u otra fuente de audio Diagrama de conexión del ejemplo de la aplicación N.°2.
  • Page 39 (golpazos por apagado) si el subwoofer se apaga antes de las cajas superiores. Si se conecta tal como se muestra, la secuencia de encendido no representa un problema. HPR122i, HPR152i o HPR153i HPR151i o HPR181i Diagrama de conexión del ejemplo de la aplicación N.°3.
  • Page 40 Se pueden conectar en “cadena de margarita” hasta 20 cajas superiores sin degradar la calidad de la señal. HPR122i, HPR152i o HPR153i HPR122i, HPR152i o HPR153i HPR151i o HPR181i Diagrama de conexión del ejemplo de la aplicación N.°4.
  • Page 41 Canal 2 configuración de dos canales (estéreo) utilizando dos altavoces Canal izquierdo Canal derecho HPR122i como monitores de piso. Las señales de audio para los canales izquierdo y derecho son suministradas por el bus auxiliar de la consola mezcladora. Esto permite...
  • Page 42 Dimensiones, HPR152i Dimensiones, HPR153i...
  • Page 43 Dimensiones, HPR151i Dimensiones, HPR181i...
  • Page 44 Especificaciones, HPR122i HPR122i Respuesta de frecuencias, -3dB 62-18k Hz Intervalo de frecuencias, -10dB 53-22k Hz SPL máximo 131dB Cobertura nominal, H x V 75°x75° Índice de directividad Factor de directividad Descripción del transductor Transductor de 12” (309 mm) con bobina de voz de 3” (76 mm) Excitador de compresión de garganta de 1”...
  • Page 45 Especificaciones, HPR152i y HPR153i HPR152i HPR153i Respuesta de frecuencias, -3dB 54-17.5k Hz 41-17.5k Hz Intervalo de frecuencias, -10dB 47-20k Hz 36-20k Hz SPL máximo 135dB 133dB Cobertura nominal, H x V 90°x60° 90°x40° Índice de directividad 11.1 Factor de directividad 12.9 Descripción del transductor Transductor de 15”...
  • Page 46 Especificaciones, HPR151i y HPR181i HPR151i HPR181i Respuesta de frecuencias, -3dB 51-105 Hz 45-95 Hz Intervalo de frecuencias, -10dB 43-145 Hz 39-145 Hz SPL máximo 133dB 134dB Cobertura nominal, H x V No aplica (N/A) No aplica (N/A) Descripción del transductor Transductor de 15”...
